复古电动两轮代步车结构设计

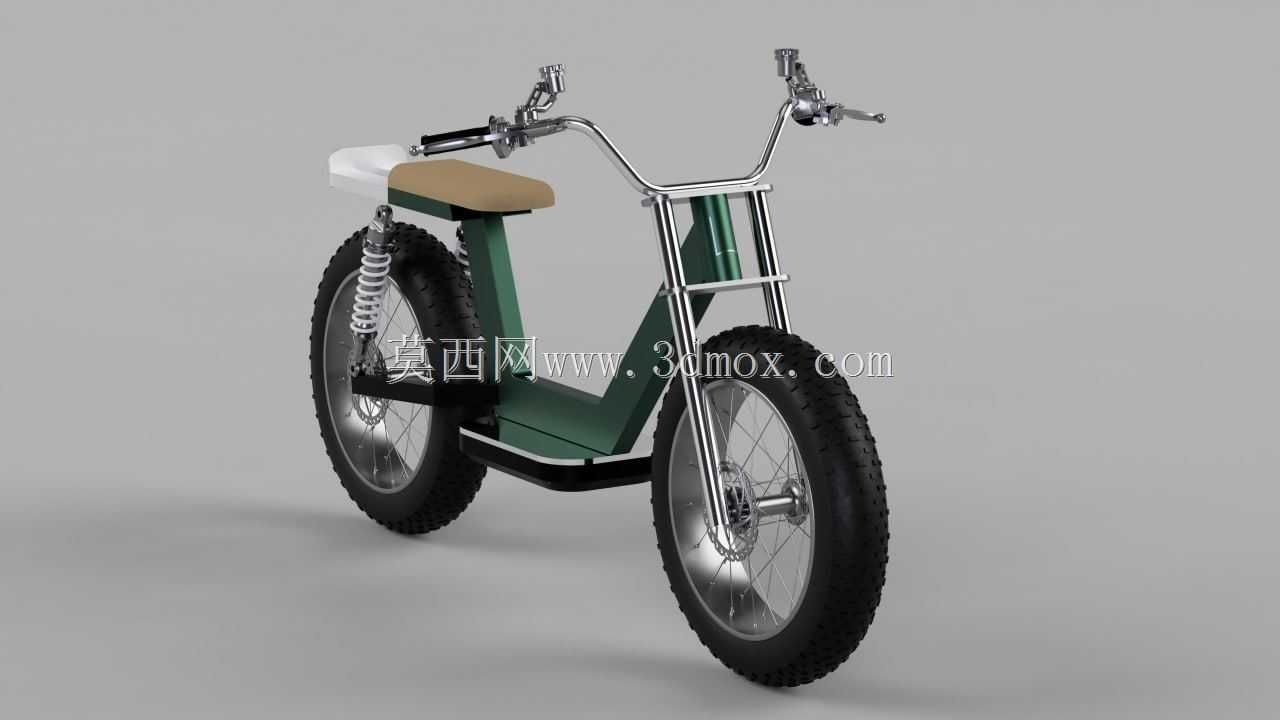

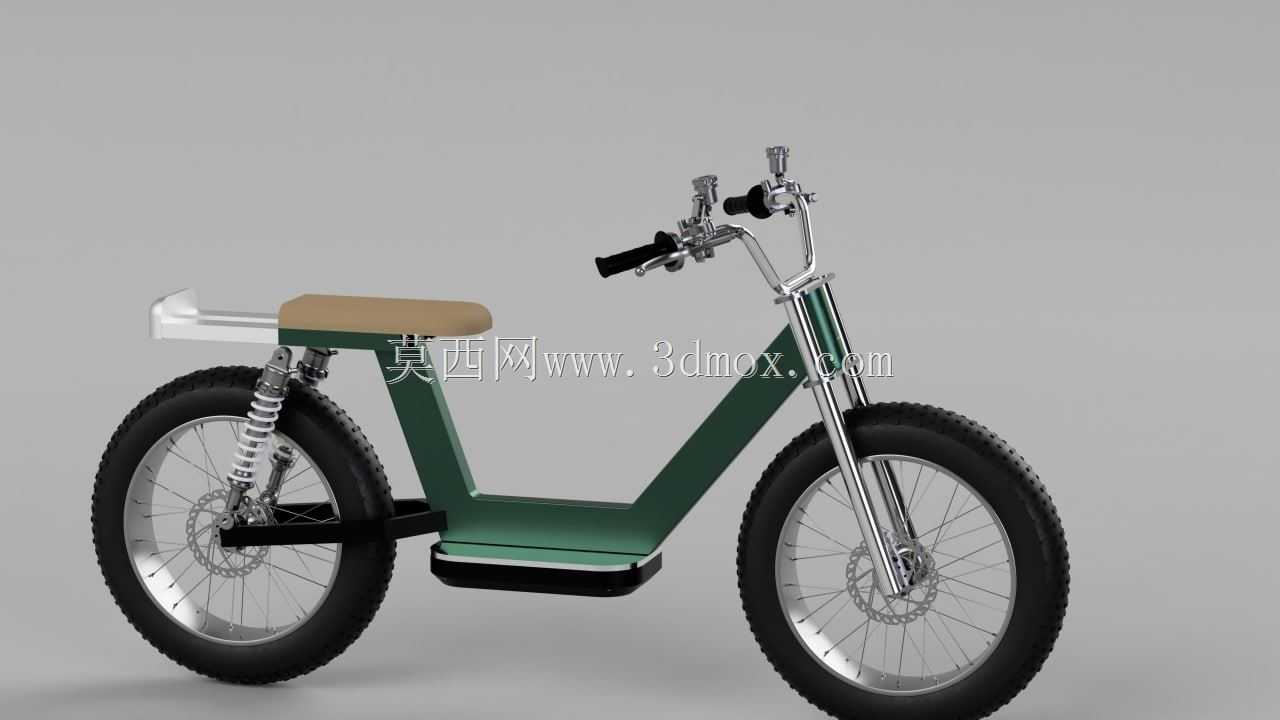

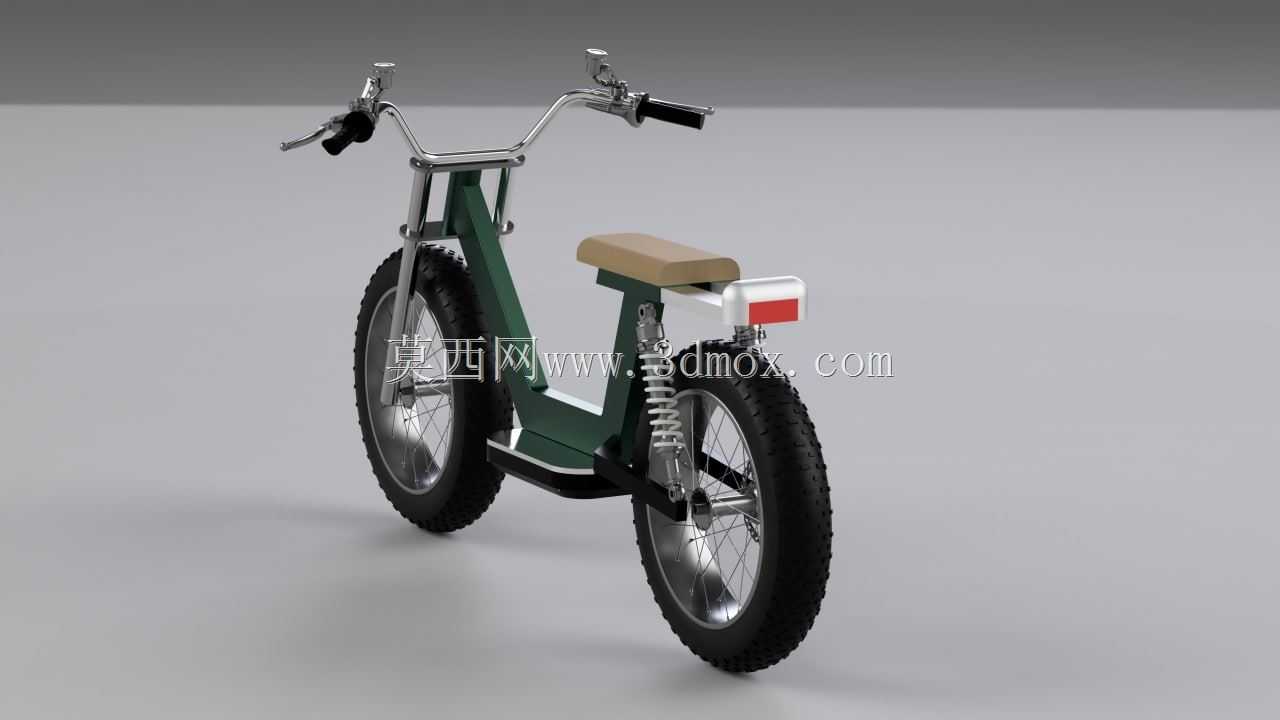

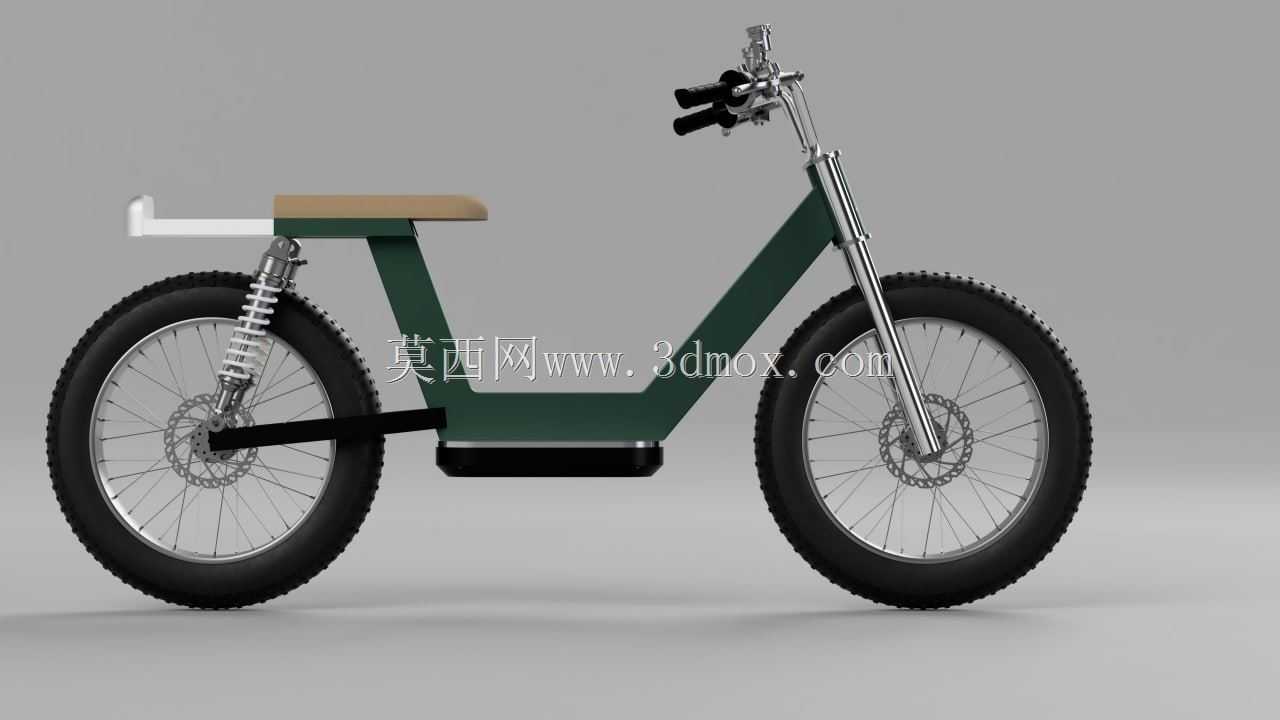

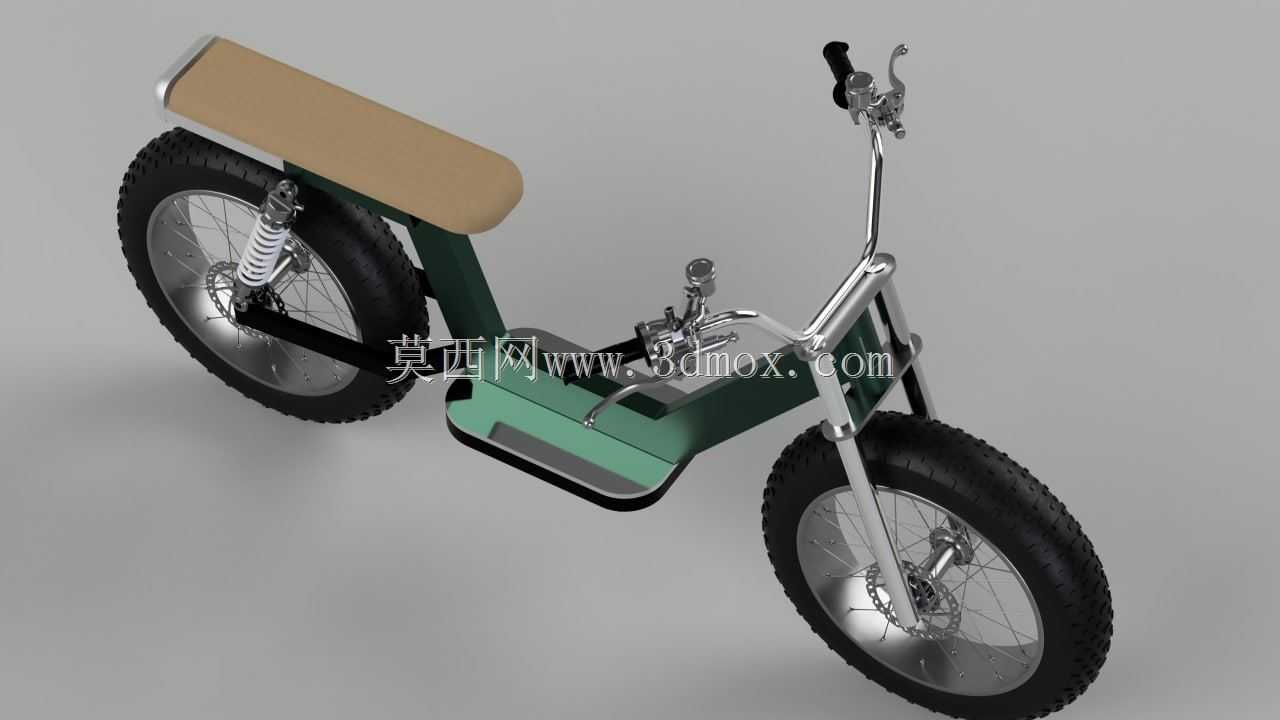

　　这套三维结构围绕城市短途代步和休闲骑行场景展开，整车采用类似老式轻便摩托的长鞍座、高车把和大直径车轮布局，但在动力形式上转为电动驱动。外观上保留了弯梁车架的低跨乘特征，乘员上下车不需要抬高腿部，适合街区通勤、园区巡检、校园短驳以及低速休闲骑行。车架主体采用深绿色U形弯梁结构，前立管与后摇臂区域通过连续主梁连接，中间留出电池包和电控元件的安装空间。主梁下部设置扁平电池仓，仓体轮廓贴合车架下沿，既降低整车重心，也避免电池外露影响踩踏和停靠。座椅采用棕色软垫造型，安装位置略高于后轮轴线，后方布置短尾支架，可用于安装尾灯、反光片或小型载物附件。前悬架使用正置伸缩前叉，叉管与转向立管同轴布置，车把通过上联板固定，左右分别布置刹车握把、

　　控制开关和仪表安装位。后轮侧采用单侧弹簧减振器，减振器上端连接座椅下方支撑点，下端与后摇臂铰接，形成紧凑的后悬结构。该布置在低速通过铺装路面接缝、小区减速带和轻微不平路面时，可让后轮保持贴地，同时减少车架受到的冲击。行走部分采用大尺寸宽胎，轮胎胎纹较深，轮辋为辐条式结构，视觉上兼顾复古摩托和越野轻便车的特征。前后轮均配置碟刹系统，制动盘安装在轮毂内侧，卡钳固定于前叉腿和后摇臂支座上。相较鼓刹结构，碟刹在雨天、泥水环境下散热和排水能力更好，维护时也便于快速检查刹车片磨损。轮轴、轴承位、卡钳安装孔和减振器铰接孔在建模时需要保持同轴和对称关系，否则后续装配会出现轮胎偏摆、制动摩擦或悬架卡滞。整车设计思路不是追求高速性能，而是在低速安全、

　　结构简单和维护便利之间取得平衡。车把高度明显高于鞍座，骑姿相对直立，手腕和腰部负担较小；长轴距趋势有利于直线行驶稳定性，宽胎则提升接地面积。前叉倾角和拖距需要配合轮径校核，过大会导致转向沉重，过小则高速直线容易发飘。后摇臂长度、减振器安装角度和链条或轮毂电机布置相互影响，若采用轮毂电机，后轮轴处需预留电机线缆通道；若采用中置电机，则主梁下部和脚踏区域要增加传动件空间。外形边界方面，车轮外径决定整车最低离地高度和前后挡泥板弧线，前叉顶端至车把区域构成转向包络，设计时应检查最大转角下车把、油箱造型件、线束和骑手膝盖之间的干涉。电池仓宽度受弯梁内侧空间限制，厚度不能过低影响离地间隙，长度则需覆盖电芯模组、固定支架和接插件位置。

　　座椅下方可容纳控制器、DC转换器或熔断器，但应与减振器运动轨迹保留间隙。后挡泥板、尾灯线束和后轮轮胎在减振压缩到极限时不能接触。从工程建模角度看，车架管件、折弯板、铸造接头和焊接补强片应分层建立，便于后续出工程图和焊接件拆分。前三角区域承受转向和制动载荷，主梁到鞍座立管的过渡区需要增加圆角或加强板；后摇臂铰接点是交变载荷集中位置，衬套外径、螺栓规格和开口宽度要统一校核。轮胎、轮辋、制动盘、卡钳、前叉、减振器、车把、座椅和电池仓均按独立总成处理，能够支持替换不同轮径或调整悬架行程。线束走向可沿前叉、主梁内侧和座椅下方布置，通过卡扣固定，避免在转向极限位置被拉扯。电池包需要考虑拆装方向，若从下方取出，车架下部要预留检修开口；若从侧方装入，则弯梁外板需设计可拆卸盖板。制动油管从车把到前后卡钳应保持平滑弯曲，折弯半径过小会影响液压制动响应。整车还需关注脚撑安装位置，单侧脚撑应落在车架下部强支撑区，停车时车辆倾角不能过大，宽胎和较低重心有利于静态稳定。脚踏区域位于弯梁前方，表面可增加防滑橡胶或冲压齿纹，骑手双脚停放位置不应干扰前轮转向。整体结构件数量适中，外观曲面较少，适合作为轻型电动两轮车概念方案、复古代步车结构验证以及低速车辆课程设计使用。
