阀门装配用阀帽连接支座结构设计

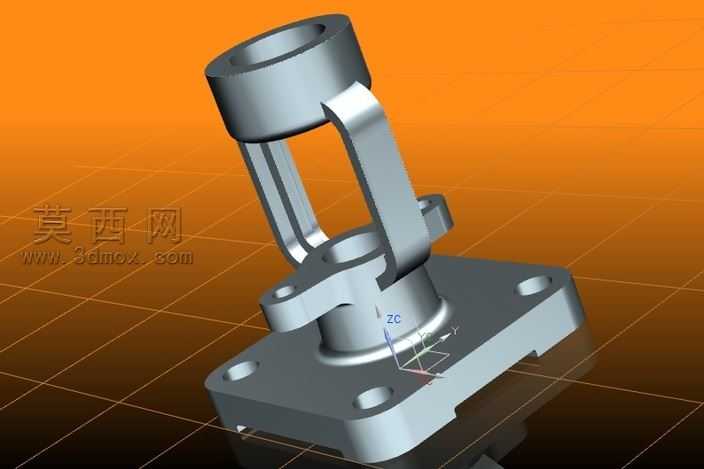

本作品为阀门装配场景下使用的阀帽配套连接支座三维模型，整体采用参数化建模思路完成全结构构建，建模过程中优先保证各装配位的尺寸公差匹配性，先以底部方形安装法兰为基准进行草图绘制，对法兰上的四个安装沉孔做对称约束，确保安装时的受力均匀性，法兰与上部支撑结构的过渡位置做了圆角应力释放处理，避免长期承压出现应力集中开裂问题。上部的双叉耳支撑结构与中心导向柱采用一体化建模逻辑，叉耳的铰接孔位与中心柱的同轴度经过严格约束，保证阀帽装配后动作的顺畅度，中心柱顶部的环形连接位做了阶梯式结构设计，可适配不同规格的阀帽密封件安装需求。材质渲染阶段选用哑光金属质感的铸钢材质，调整粗糙度参数模拟实际机加工后的金属表面质感，背景搭配橙色渐变与网格地面，添加柔和的环境光与定向补光，突出零件的结构轮廓与棱角细节，同时在模型中保留了坐标系参考标识，方便后续装配时的对位操作。整个结构设计充分考虑阀门实际工况下的承压需求，各壁厚参数经过受力校核，支撑臂的截面采用工字型优化设计，在保证结构强度的前提下尽可能降低零件自重，底部法兰的沉孔设计可让安装螺栓完全沉入孔内，避免螺栓外露造成的磕碰锈蚀问题，铰接叉耳的内侧做了微小的倒角处理，既可以去除加工毛刺，也能在装配销轴时起到导向作用，中心导向柱的外圆面预留了密封槽位，可直接安装密封圈实现阀腔的动密封效果，整体模型的所有特征均保留可编辑参数，方便后续根据不同阀门的通径规格做参数化调整，适配多系列阀门产品的装配需求。
