三通式流量调节工业阀门结构设计

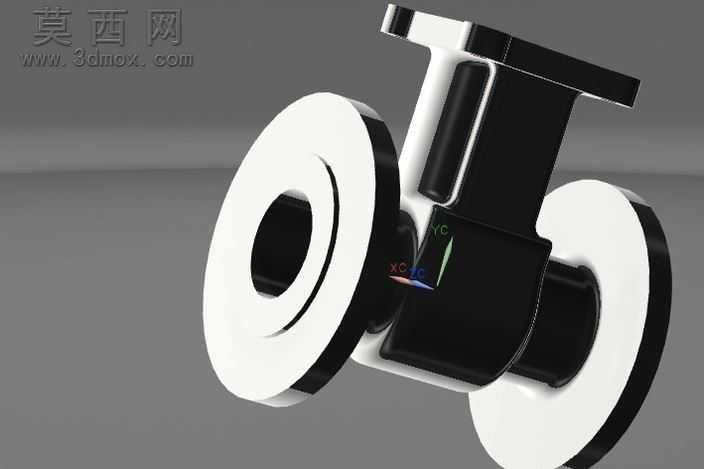

该款三通式流量调节阀门的三维模型采用NX软件完成全参数化建模，建模过程严格遵循工业阀门的通用设计规范，先以基准坐标系定位三个法兰接口的中心轴线，保证三个通路两两垂直的位置精度，再通过拉伸、回转、布尔运算等基础特征命令构建阀体的主体轮廓，阀体内部的流道做了平滑过渡处理，避免流体输送过程中出现紊流、压损过大的问题。模型的法兰连接端按照标准法兰的尺寸参数设计，包含完整的密封面结构、螺栓孔位布局，能够直接对接同规格的工业管路，无需额外调整适配。渲染阶段采用哑光金属材质模拟阀体的铸钢基体，密封部位搭配高对比度的黑色工程塑料材质，清晰区分不同功能部件的边界，同时添加柔和的环境光与定向补光，突出阀体表面的机加工质感与结构棱角，三个接口的法兰端面做了高光处理，还原金属密封面的光洁度特征。结构设计上，该阀门采用直角三通构型，可同时实现两路流体的汇入或单路流体的分流，中部的调节腔预留了阀芯安装位，可适配截流、调节等不同功能的阀芯组件，满足不同工况下的流量管控需求。整体建模过程中对所有装配间隙、壁厚参数做了合理性校验，阀体壁厚满足常规工业管路的承压要求，各部件的衔接处无几何干涉，既还原了实物阀门的装配逻辑，也清晰展现了内部流道与外部连接结构的对应关系，可用于阀门结构教学、管路系统装配模拟、产品方案展示等场景，为后续的工程出图、实物加工提供精准的三维数据参考。
