汽车法兰式多通路连接壳体结构设计

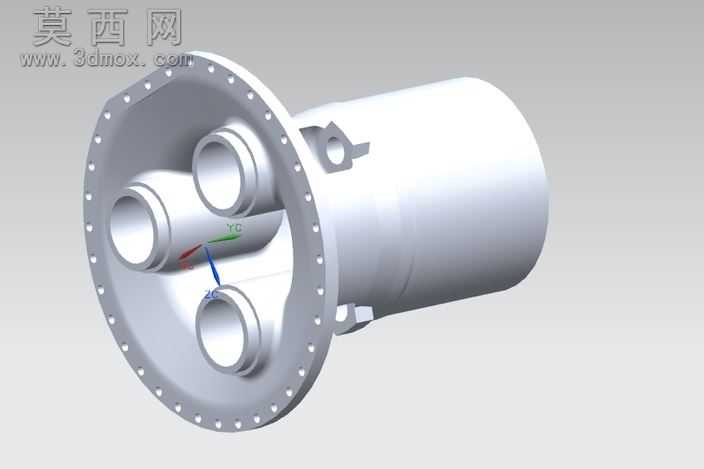

本作品为汽车系统配套的法兰式多通路连接壳体三维建模作品，建模阶段采用NX软件完成全参数化设计流程，首先以回转体基础特征搭建主体筒身的基础轮廓，精准匹配车用部件的安装空间尺寸要求，筒身壁厚经过参数化校核，兼顾结构强度与轻量化设计需求。法兰端采用圆周阵列方式完成安装孔的排布设计，每个安装孔的孔径、孔位间距、法兰端面的平面度公差均按照车用连接件的通用设计标准设定，保证后续装配环节能够与对接部件实现精准贴合，避免安装错位引发的密封失效问题。筒身内部的三个通路接口采用同轴度约束完成定位，通路内壁做了平滑过渡处理，减少流体或线束穿过时的阻力与磨损风险，接口端部的衔接结构做了加厚处理，提升接口部位的抗形变能力。筒身外侧的凸耳定位结构采用凸台特征创建，凸耳上的定位孔与法兰端安装孔形成空间定位基准，方便部件在整车装配时的快速对位。渲染阶段采用哑光金属材质赋予模型壳体表面，模拟铸铝车用部件的真实质感，对法兰端面、通路内壁做了轻微的高光处理，区分加工面与非加工面的视觉差异，场景采用柔和的均匀布光，清晰展现壳体的内外结构细节，避免阴影遮挡关键结构特征。设计过程中优先考虑部件的装配兼容性与工况耐用性，所有结构特征均做了圆角过渡处理，避免应力集中问题，整体模型的特征树逻辑清晰，参数可编辑性强，可根据不同车型的安装需求快速调整尺寸参数，适配不同的整车布局要求，能够为车用连接壳体的结构优化、装配模拟、工程出图提供精准的三维模型支撑。
