手动液压托盘搬运车结构三维设计

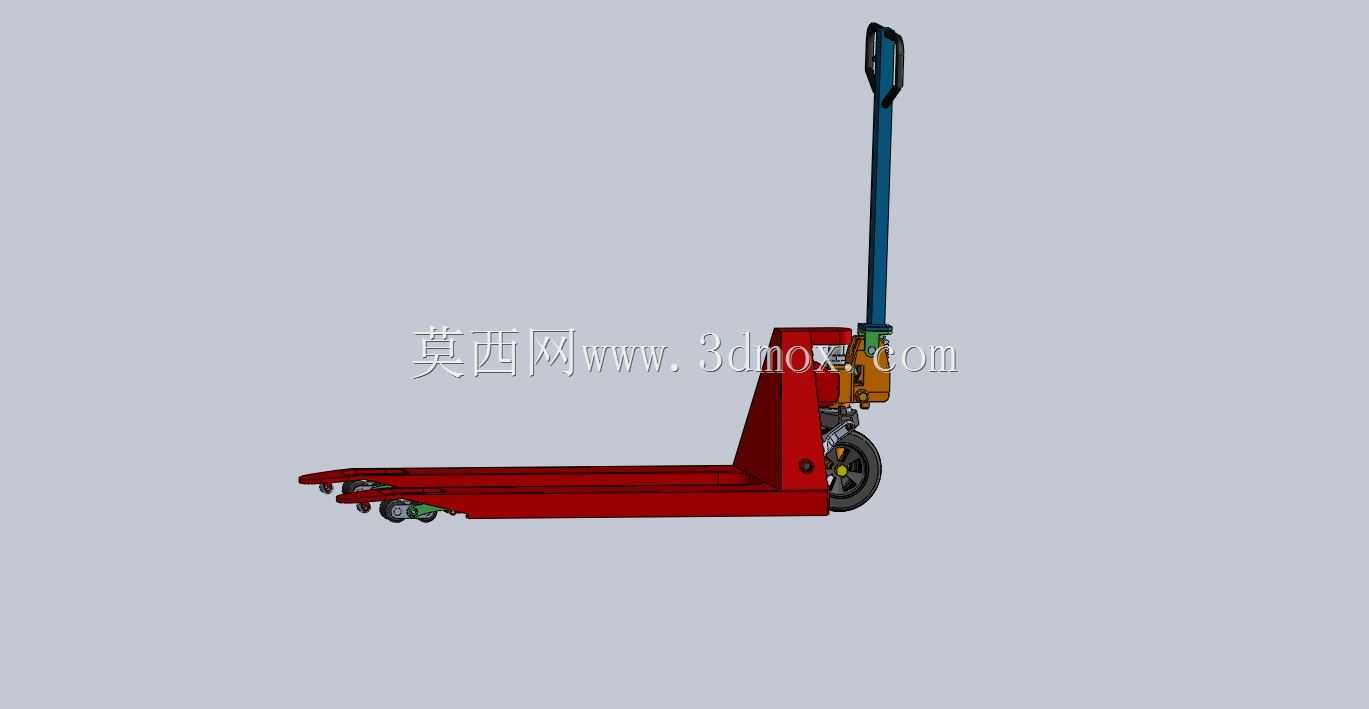

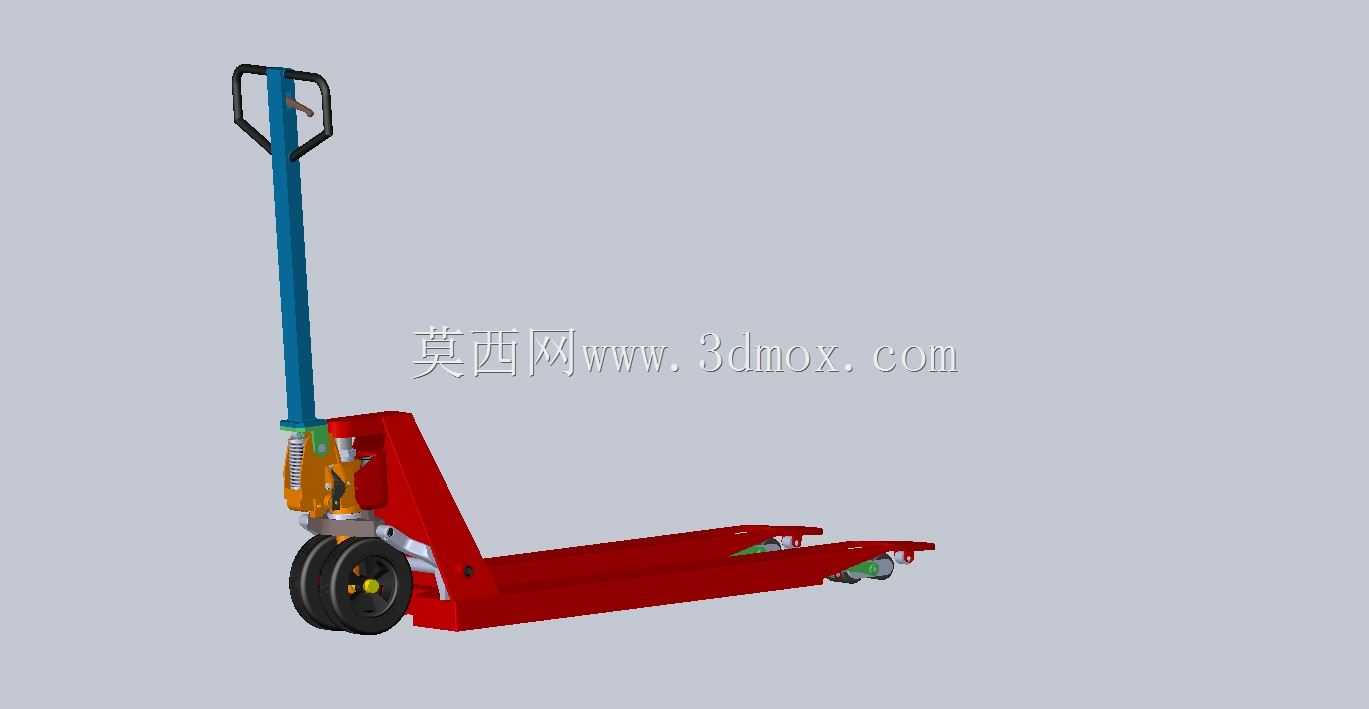

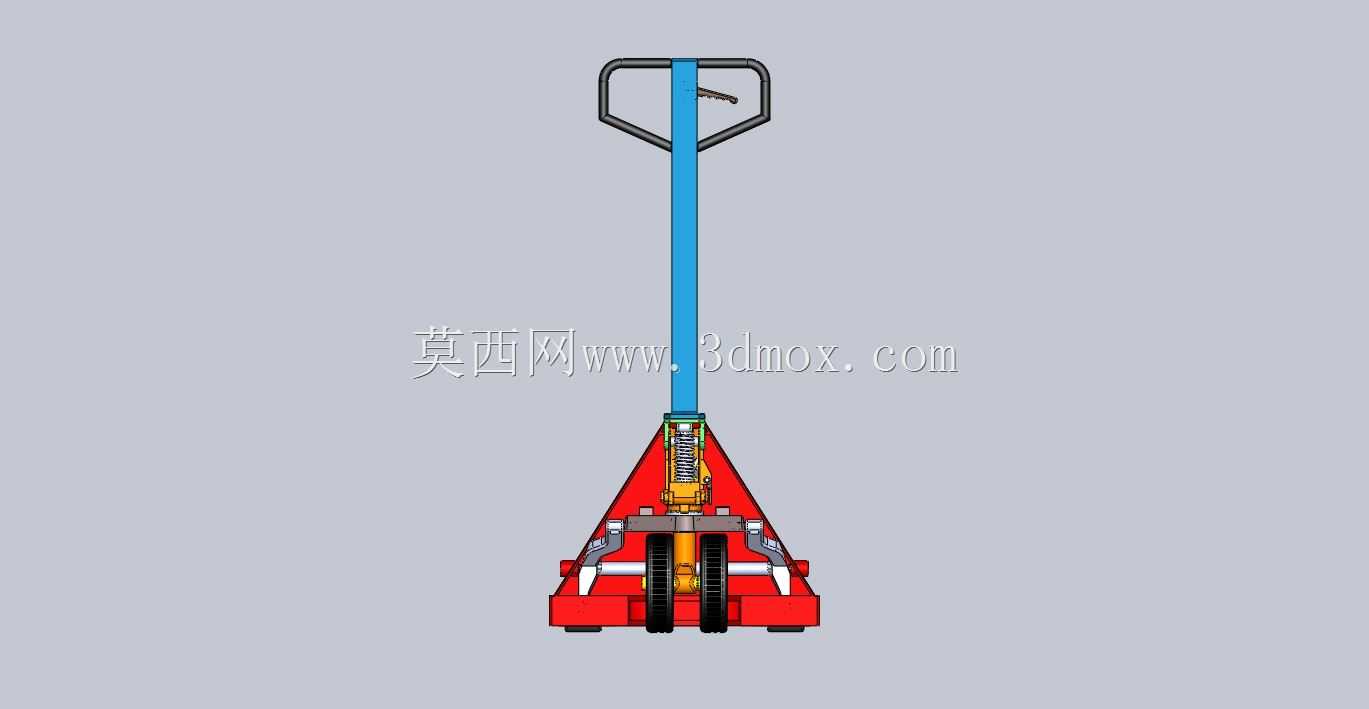

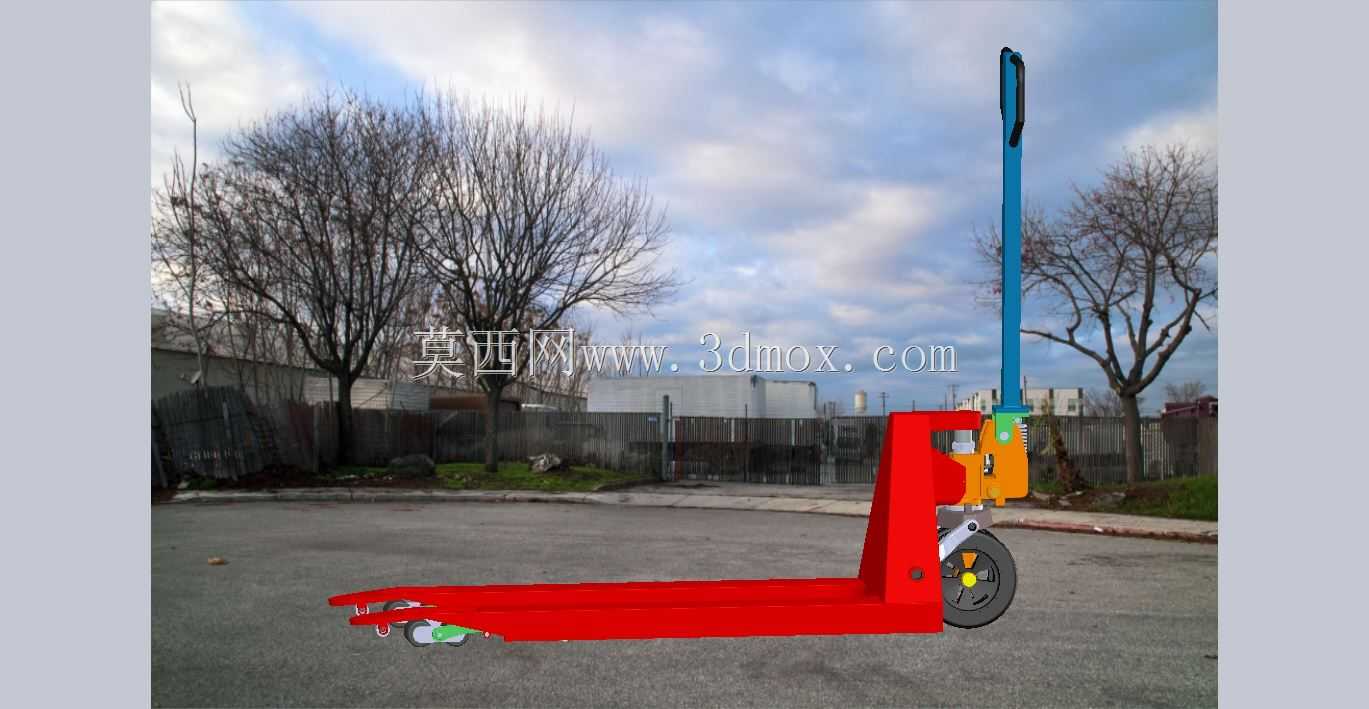

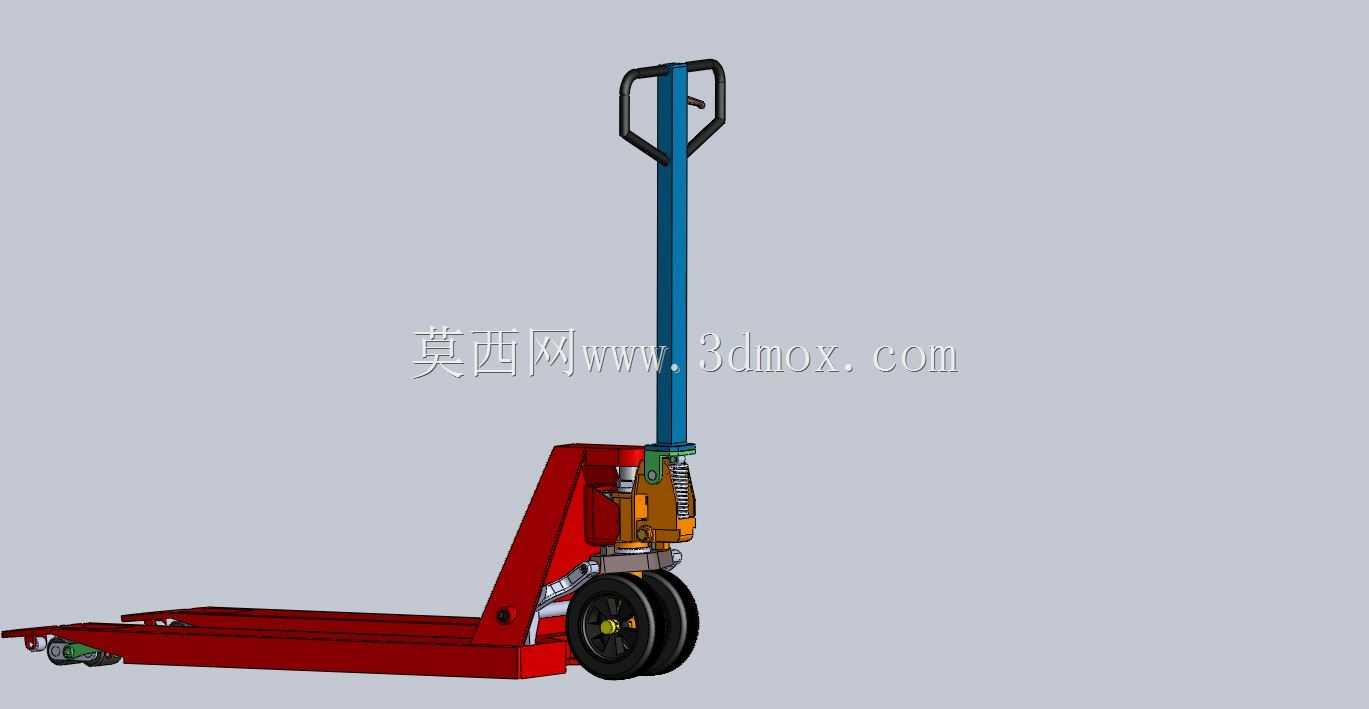

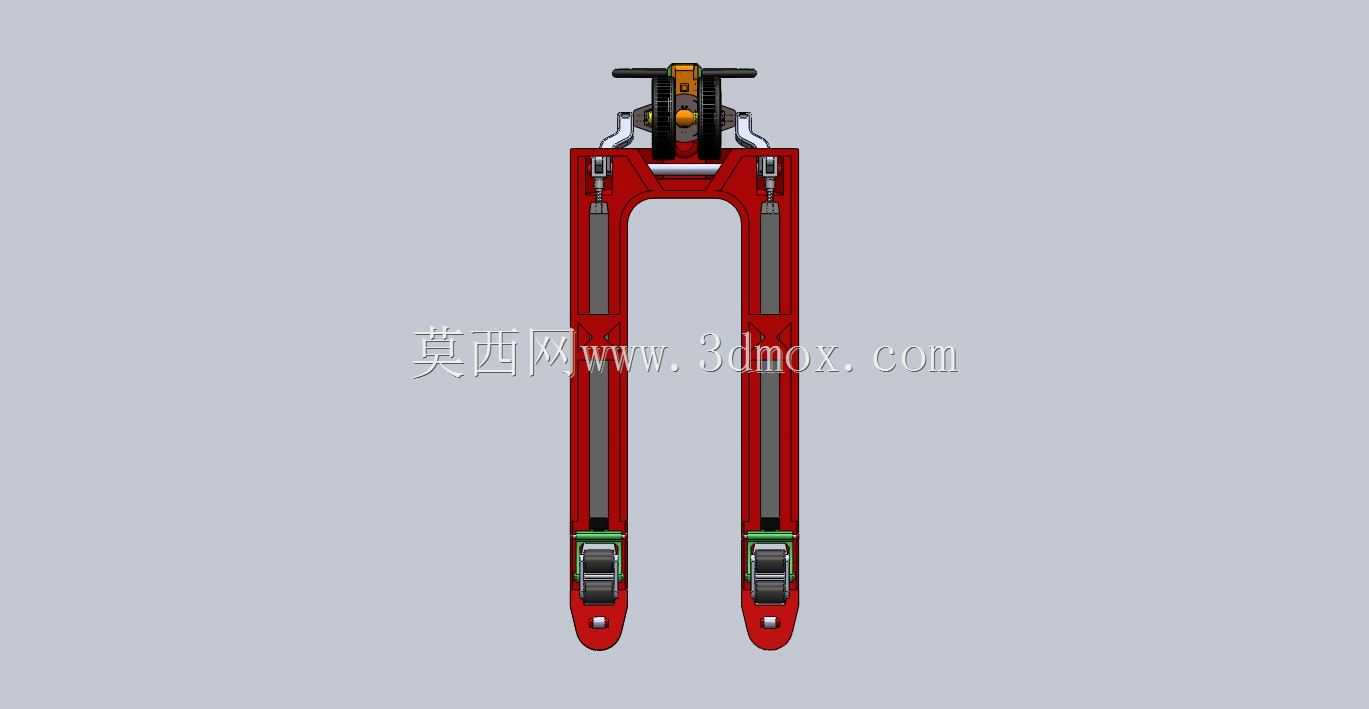

　　该三维作品呈现的是一台手动液压托盘搬运车，也就是车间与仓储现场常见的“地牛”。整机以红色货叉架体、蓝色操作手柄、黑色前轮与液压泵站为主要视觉构成，结构紧凑，适用于标准托盘货物的短距离水平搬运、装卸辅助以及工位间转运。

　　从实际使用场景看，这类设备广泛出现在制造车间原料区、成品仓库、物流配送中心、商超后场以及集装箱内部作业面。它不需要外接动力，依靠人力推拉和液压举升完成作业，转弯半径小，维护成本低，对通道宽度要求较低。在狭窄货架巷道、货车厢内、生产线边缓存区等空间受限位置，手动托盘车往往比大型叉车更灵活，也更适合频繁、小批量、低高度的搬运任务。

　　模型的核心功能集中在液压起升与货叉插入两部分。前端为驱动轮和液压泵集成区域，操作手柄通过连杆机构驱动液压泵，使柱塞顶起架体；货叉后部设置承载轮，货物托盘被抬离地面后即可由人工牵引移动。手柄同时承担转向功能，操作者通过左右摆动手柄带动前轮总成回转，从而控制整车行进方向。手柄上的下降控制机构用于释放液压回路，使货叉缓慢回落，保证托盘放置过程平稳。

　　结构设计上，货叉采用低剖面长叉体形式，便于进入标准托盘下方空隙。叉体前端通常做成渐入式坡口，减少插入托盘时的碰撞和卡滞；两根货叉间距需要与托盘川字底脚开口相匹配，既要保证足够支撑面积，又要避免与托盘纵梁干涉。架体后部与液压泵站、轮架、推拉杆形成受力闭环，额定载荷作用下，弯矩主要集中在货叉根部与泵站连接区域，因此该处通常通过加厚侧板、焊接加强板或整体折弯件来提高刚度。

　　外形与安装边界方面，手动托盘车的关键尺寸包括货叉长度、货叉宽度、最低高度、起升高度、手柄高度、整车总长和转弯半径。最低进入高度决定设备能否插入低位托盘；起升高度一般只需让货物离开地面即可，过高反而会增加失稳风险。手柄高度需兼顾人体操作姿态，过高会影响车厢等低矮空间使用，过低则会增加操作者弯腰幅度。前轮直径影响越障能力，后轮或承载轮尺寸则影响滚动阻力与通过接缝、坡道的平顺性。

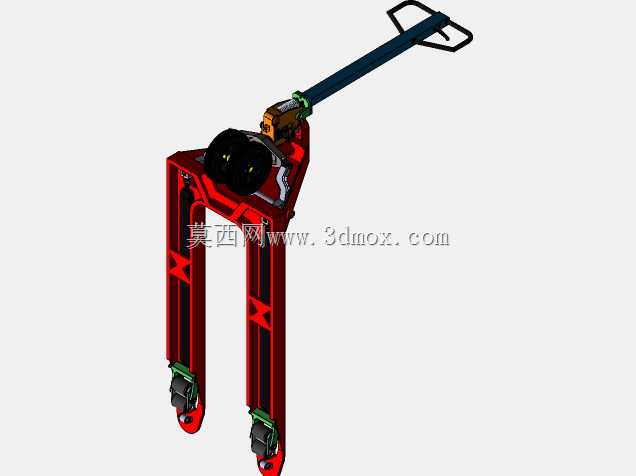

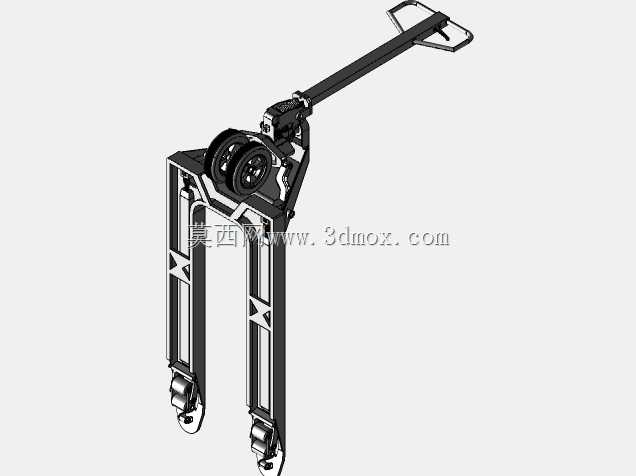

　　建模时需要重点表达液压泵体、偏心轮或泵芯、卸荷阀、推杆、轮架销轴、货叉焊接件、轮轴、轴承与手柄折弯管等部件之间的装配关系。液压泵站外壳与红色架体的连接位置是结构校核重点，既要传递举升力，也要承受牵引和转向时产生的侧向载荷。前轮支架通常具备一定摆动能力，以适应不平整地面，保证两轮接触并降低卡滞概率。

　　在工程应用中，选型时不能只看承载能力，还要结合托盘尺寸、地面条件、作业通道、坡道角度和使用频率。若地面存在明显坡度、坑洼或 Expansion Joint，应关注轮径、轮材和制动方式；若长期搬运重载，则应加强泵体密封、焊接件疲劳和滚轮寿命评估。该模型对理解手动液压搬运车的机械组成、动作原理和空间布置具有较强参考价值，可用于仓储物流设备结构设计、教学演示以及同类产品改型设计。
