手动绞盘式轻型堆垛搬运叉车结构

　　该结构面向车间、维修库、小型仓库和装配工位中的短距离托盘搬运与低位堆垛作业，适合没有固定叉车通道、地面承载有限或作业频次不高的场景。设备采用立式门架加底部叉腿的经典布局，前端两根货叉伸入托盘或工装底部，通过手动绞盘牵引链条或钢丝绳，使载货滑架沿门架导轨上升；下降时依靠制动器控制释放速度，避免载荷自由坠落。与全电动堆垛车相比，这种方案省去了电池、液压泵站和电控系统，结构外露、维护点少，对小批量生产线、实验室物料区、模具临时转运区更友好。

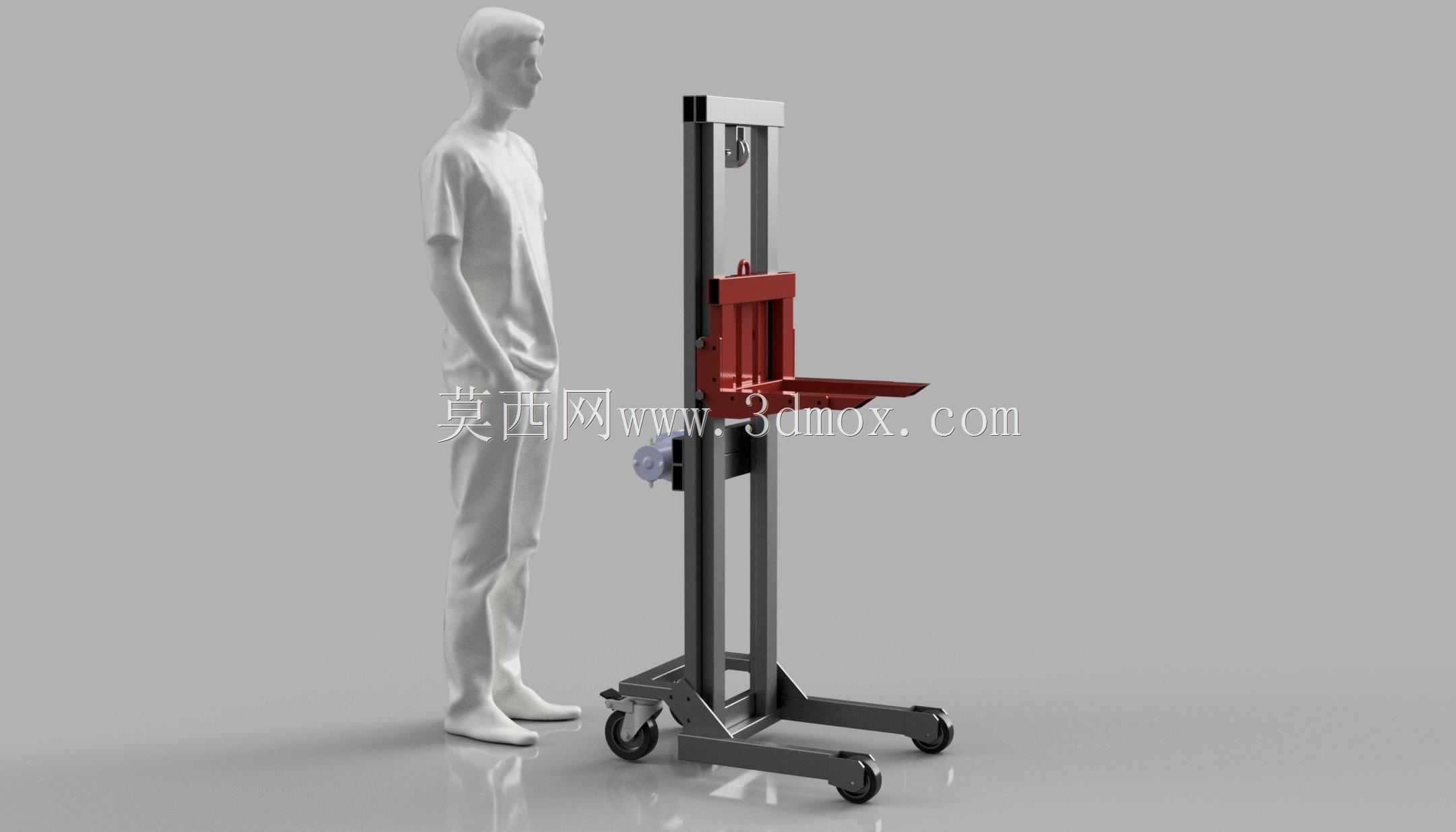

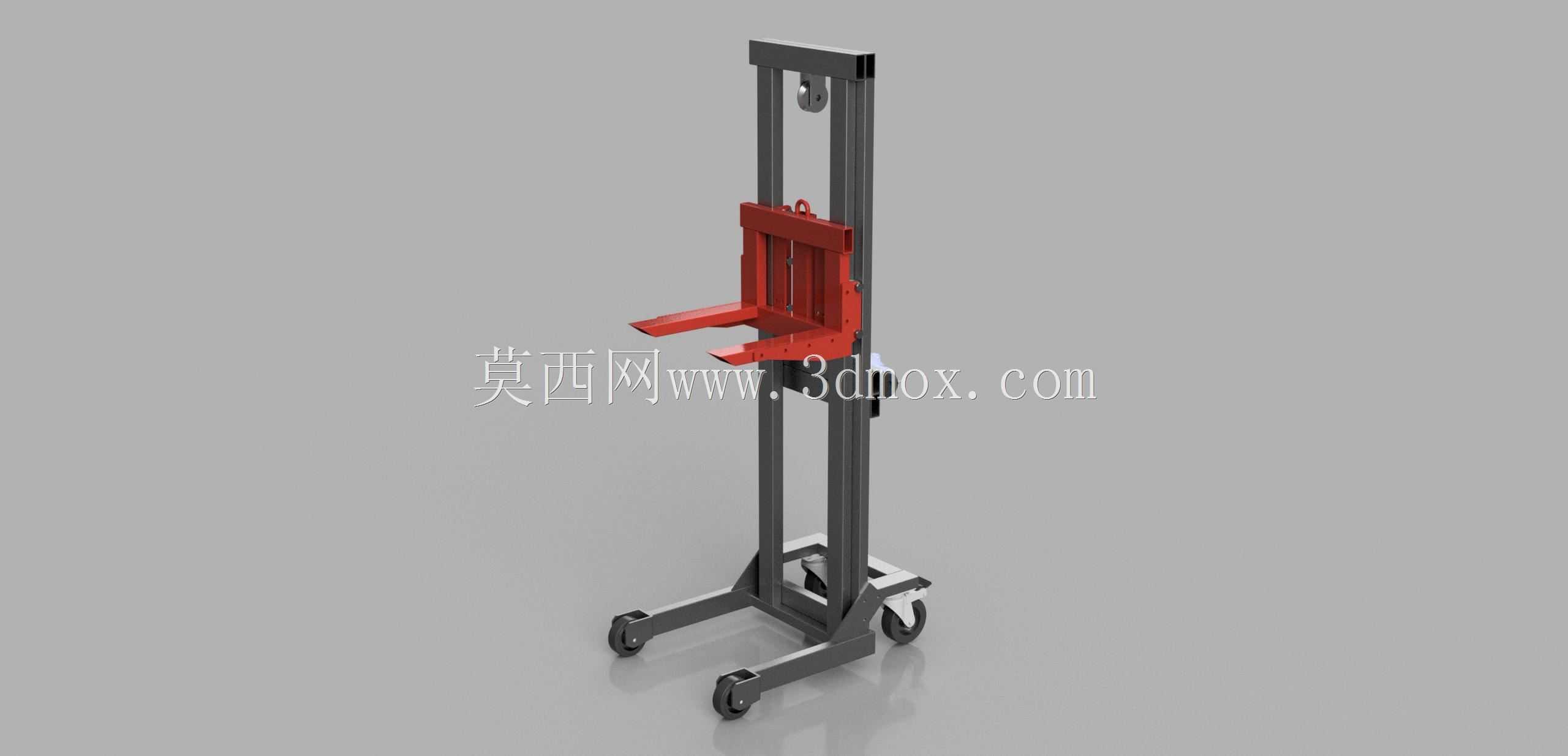

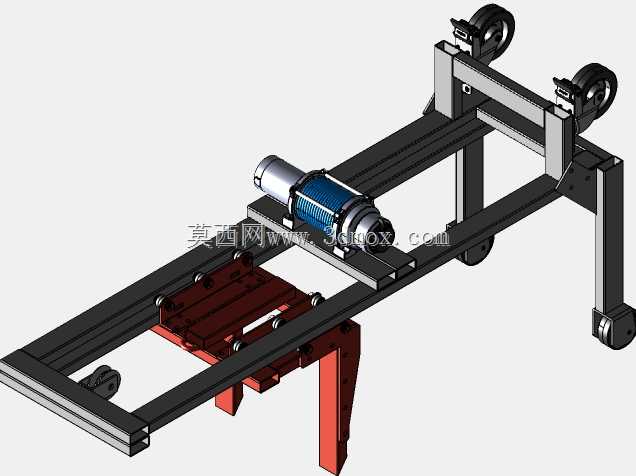

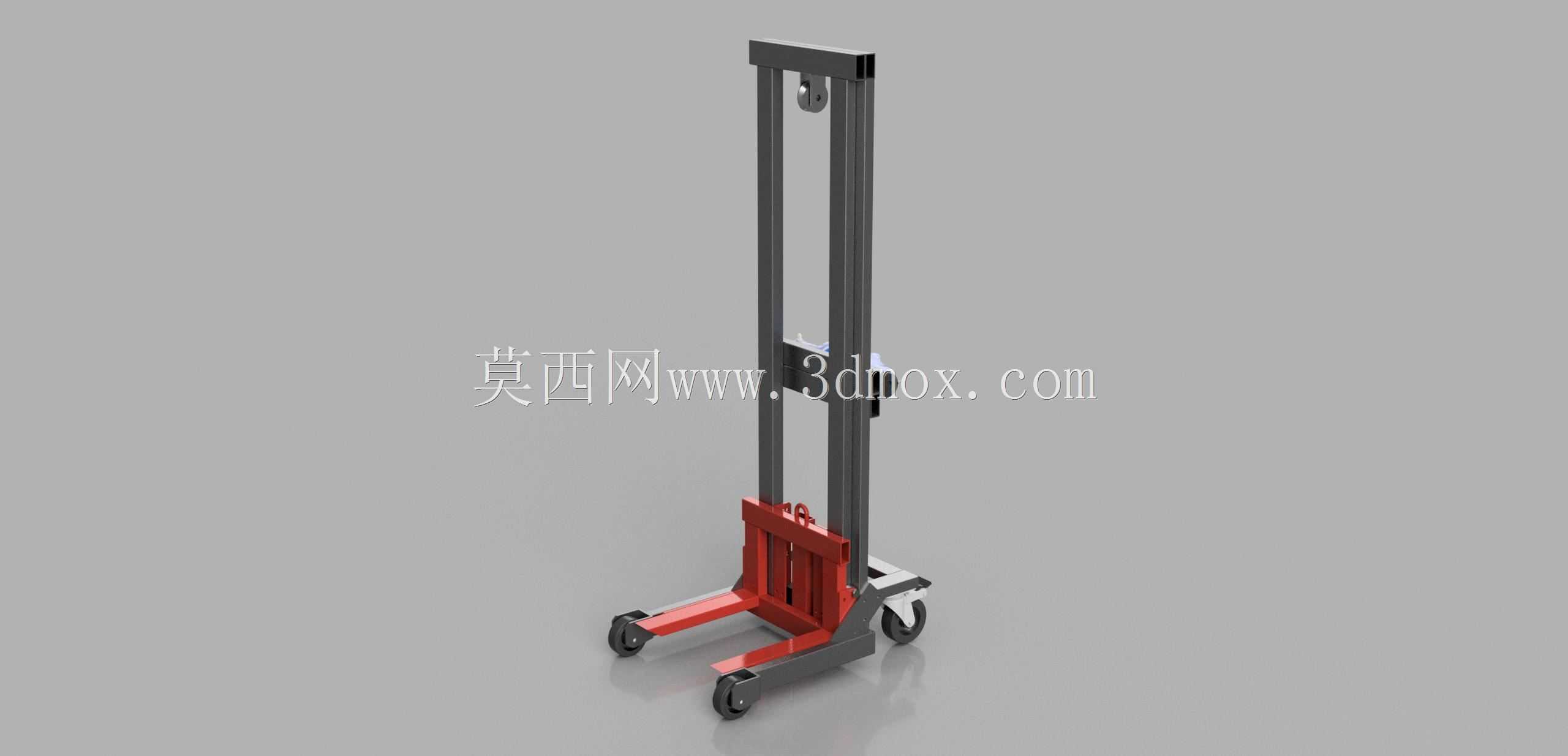

　　门架部分采用矩形扁管拼焊，两根立柱平行布置，顶部设置绞盘安装座和导向轮，侧向通过横梁形成封闭框架，以承受货叉偏载时产生的弯矩。滑架与门架之间保留小间隙，并通过导向件约束前后、左右方向的晃动；建模时需要重点检查滑架全行程内与立柱、顶部轮组、底部横梁的干涉关系，尤其在货叉最低位和最高位两个极限位置，应确认链条走向、绞盘卷筒绕绳角度以及滑架止挡位置。红色货叉组件为直接承载部位，叉臂采用悬臂形式，根部与滑架竖板连接，背部增加三角加强板，使托盘载荷能够传递到滑架而不是集中在焊缝边缘。

　　底架由两条向前延伸的支腿和后部承推框架组成，支腿外端安装承载轮，后部设置转向轮，形成稳定的四点支撑。叉腿间距需要与常见托盘入口相匹配，同时保证门架位于载荷后侧，不至于在货叉进叉时与托盘横梁碰撞。实际选型时，不能只看额定起重量，还要结合载荷中心距校核：货物重心越靠货叉前端，门架、轮轴和底架所受倾覆力矩越大。该结构预设起重量在500kg以内，更适合轻载、低频作业；若用于长期满负荷堆垛，应复核立柱稳定性、货叉挠度、脚轮承载以及制动可靠性。

　　外形边界方面，设备宽度由底架支腿和转向轮安装空间决定，长度主要取决于货叉伸入方向与后部手推把的总尺寸，高度则由门架决定。布置作业通道时，要在车体两侧预留人员操作和转向余量，底部支腿前方还要考虑托盘停靠后的间隙。门架后方的手推位置兼顾转向和移动发力，操作人员站在设备后侧转动绞盘或推动车体，视线可越过滑架观察货叉与托盘孔位。三维建模中，脚轮的回转半径、货叉离地高度、滑架厚度和门架内净宽都属于安装边界条件，不能只按外观比例处理。

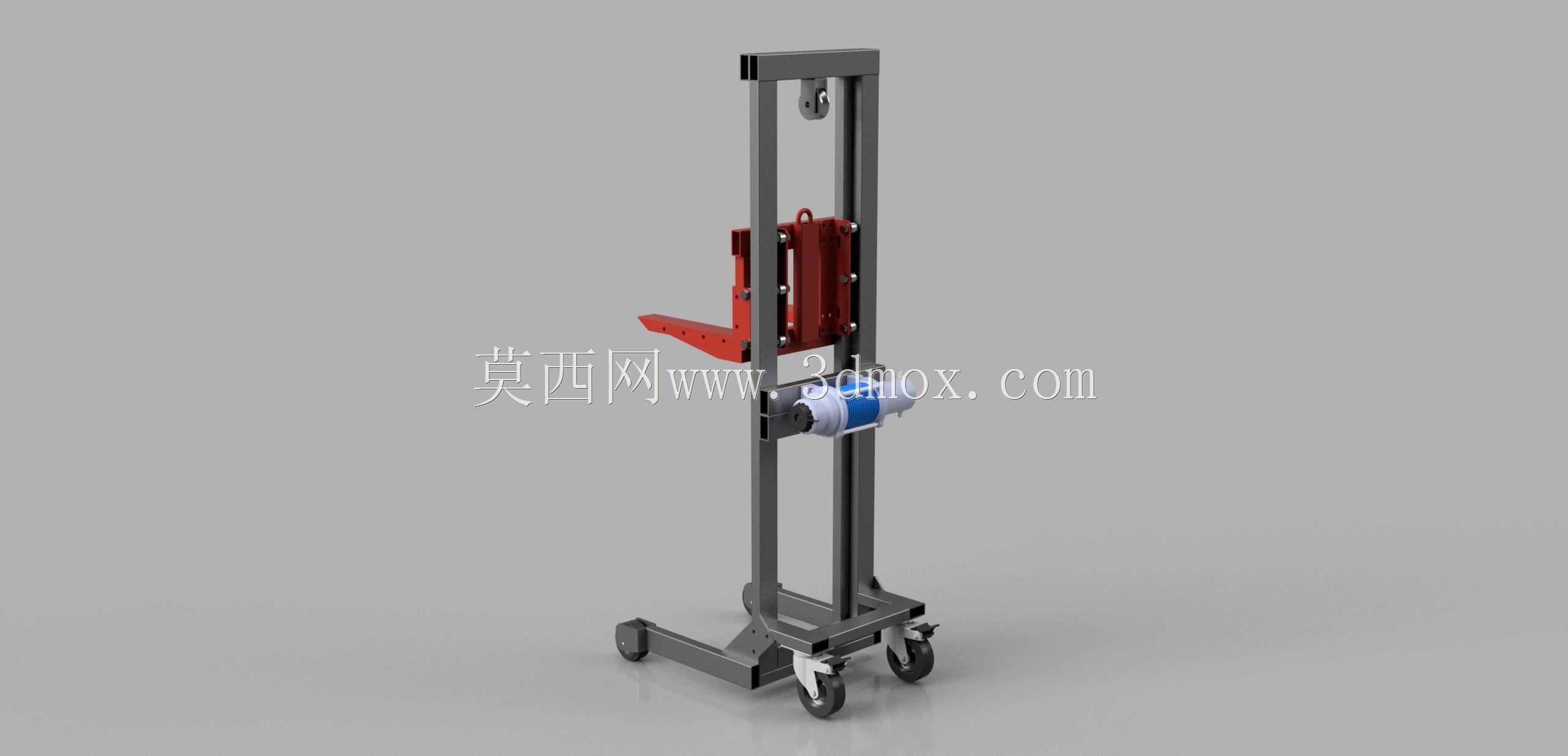

　　从设计思路看，该方案强调可制造性和低成本：主要承载件可由标准扁管、板材焊接而成，货叉、滑架、门架和底架分块明确，便于后续替换易损件。绞盘机构自带减速和自锁特性，适合人工输入较小扭矩换取提升力；但链条或钢丝绳必须设置安全余量，卷筒排绳应整齐，防止叠绳导致载荷偏斜。导向轮轴、滑架耐磨件、脚轮支架和焊接接头是受力检查的重点。货叉表面、滑架背板与门架采用醒目颜色区分，也有利于在装配评审中识别运动部件和固定部件。

　　在仓储应用中，这类设备可用于把料箱、轻型模具、半成品托架抬升到货架低层，或在工位之间转移带托盘的工件。它不适合高位堆垛、长距离行驶和重载连续作业，却能在空间狭窄、预算受限的场合补充电动叉车无法覆盖的需求。模型完整呈现了门架、滑架、货叉、绞盘、底架、脚轮和推手的相对关系，可用于手动堆垛车结构教学、轻载搬运设备方案比对，以及针对特定托盘尺寸进行二次改型设计。
