西北号远洋捕捞渔船分件可打印结构

　　该作品围绕远洋捕捞作业船舶进行实体化结构还原，整体对象为中型钢制渔船，适用于近海及远洋拖网、围网类渔业作业场景。建模时没有将船体作为单一封闭实体处理，而是按照实际装配与制造拆分逻辑，把整船划分为十六个相对独立的部分，各部分在保持外形连续性的同时，兼顾后期打印成型、粘接定位和局部修整的需要。对于结构设计人员而言，这种拆分方式能够更清晰地呈现渔船从主船体到上层建筑、甲板设备、桅架系统之间的空间关系，也便于在展示、教学、样件验证和外观方案评审中使用。

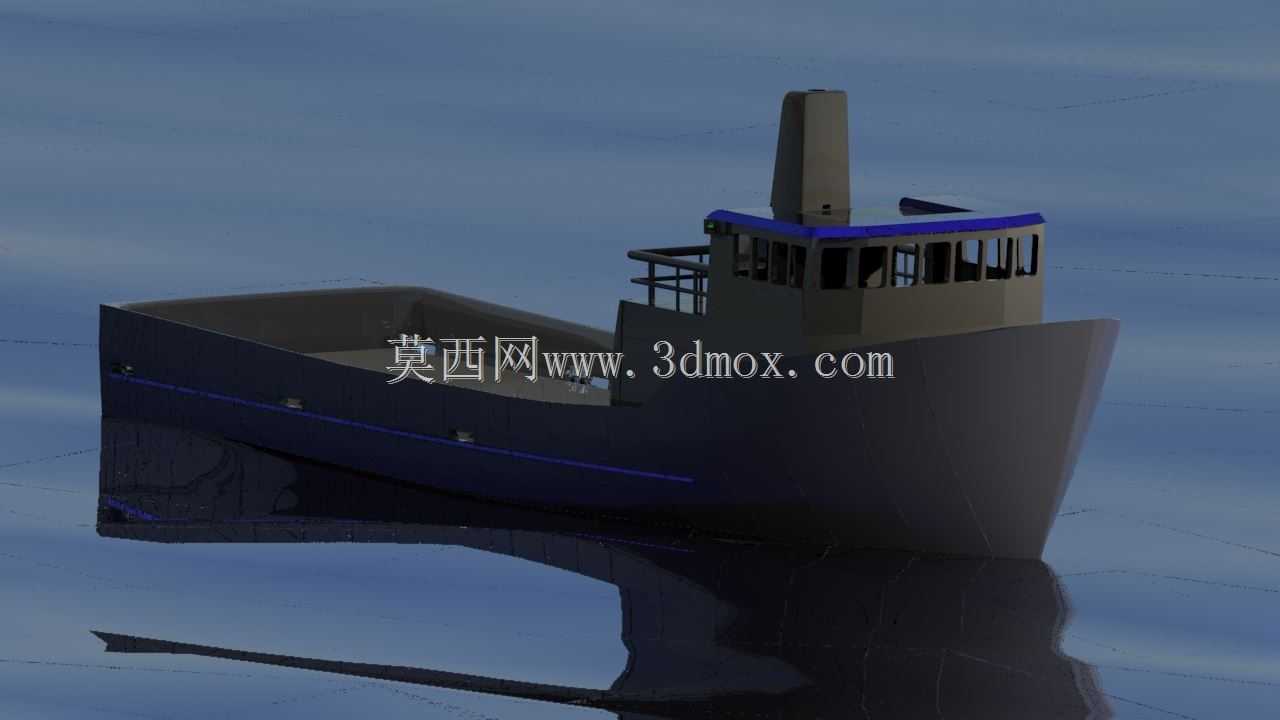

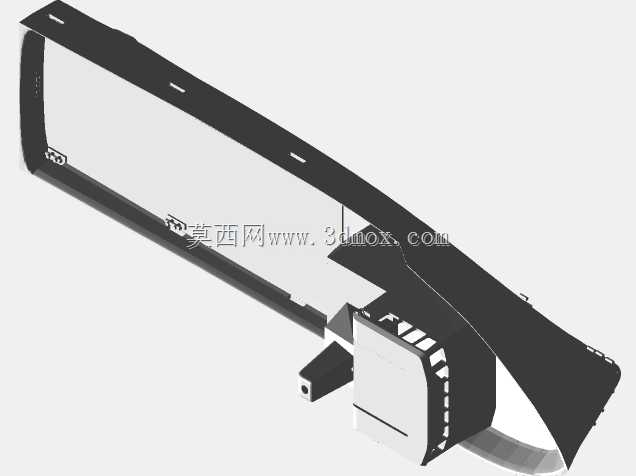

　　船体部分是整船的承载基础，线型采用艏部前倾、艉部宽稳的渔船典型形式。船艏外飘明显，可在迎浪航行时降低上浪冲击；船底向艉部逐渐过渡，兼顾航行阻力与拖网作业时的稳性需求。主甲板边线、舷墙、护舷条和船体侧面标识区域均有明确表达，能够反映实船在高海况下作业的外观特征。船体内部虽然以外观模型为主，但外板分件边界考虑了打印平台尺寸限制，避免单件过长导致翘曲或支撑过多。拆分后的船体段在对接处保留平直贴合面，装配时可沿船长方向逐段校准，保证龙骨线、舷侧线和甲板高度一致。

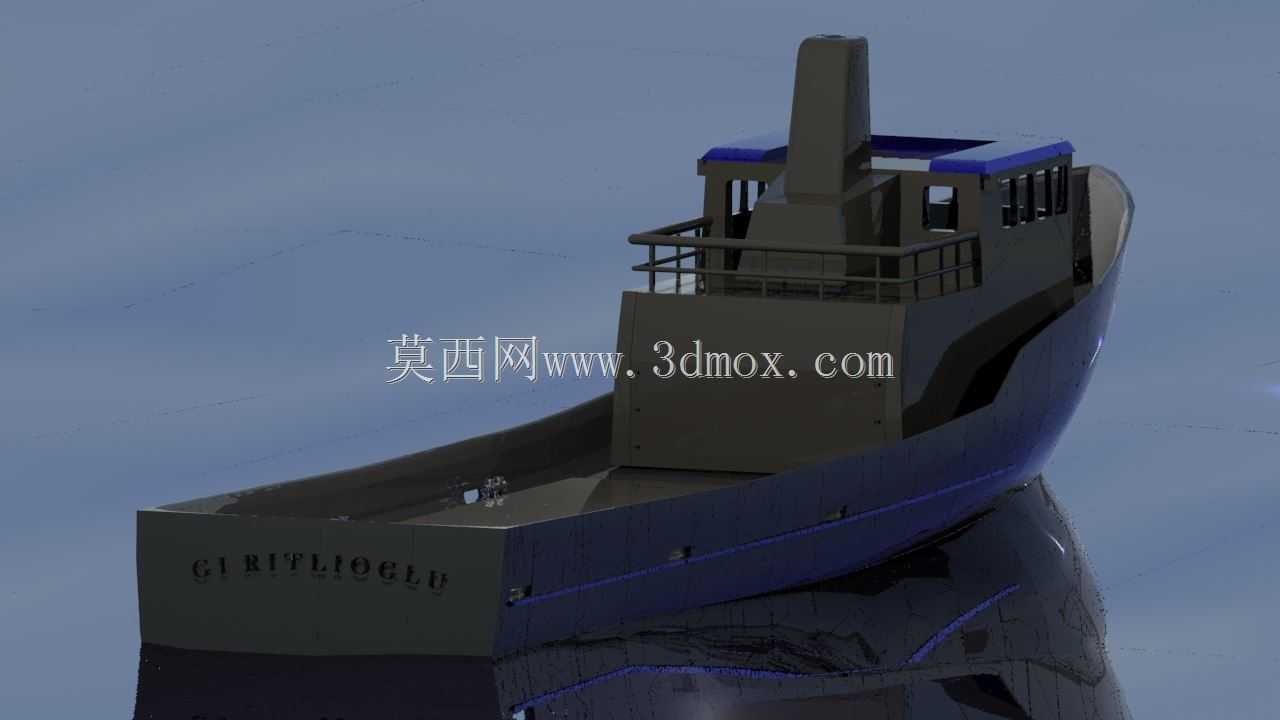

　　上层建筑集中布置在船体中前部，包含驾驶室、居住舱室顶部平台、舷窗阵列、顶棚檐边及外部走道。驾驶室采用多扇连续窗面，视野覆盖船艏和两舷，符合捕捞船在起网、靠泊、避让障碍物时对观察范围的要求。窗格、门框、舱壁转折和屋顶边缘均做了独立几何表达，使模型在缩小比例后仍能识别主要功能区域。上层建筑与主甲板之间的安装边界需要重点控制，尤其是舱室底部轮廓应与甲板梁拱和舷侧开口相匹配，避免粘接后出现台阶错位。

　　桅架和捕捞作业附件是该船外观识别度较高的部分。前桅区域包含雷达架、信号灯杆、天线支座、瞭望平台和斜向支撑臂；甲板侧部设置吊杆、牵索、绞车基座及网具作业相关结构。吊杆从桅架向舷侧延伸，承担起网、吊货和补给转运功能，其支撑角度、铰点位置和索具走向均按照实船作业姿态进行还原。工程建模中，这类细长件容易在打印时出现断裂，因此分件时将桅杆、横臂、支架和细小索具区别处理：主要承力杆保留足够截面，装饰性细线可在后期装配时替换为金属丝或纤维杆，以提高样件强度。

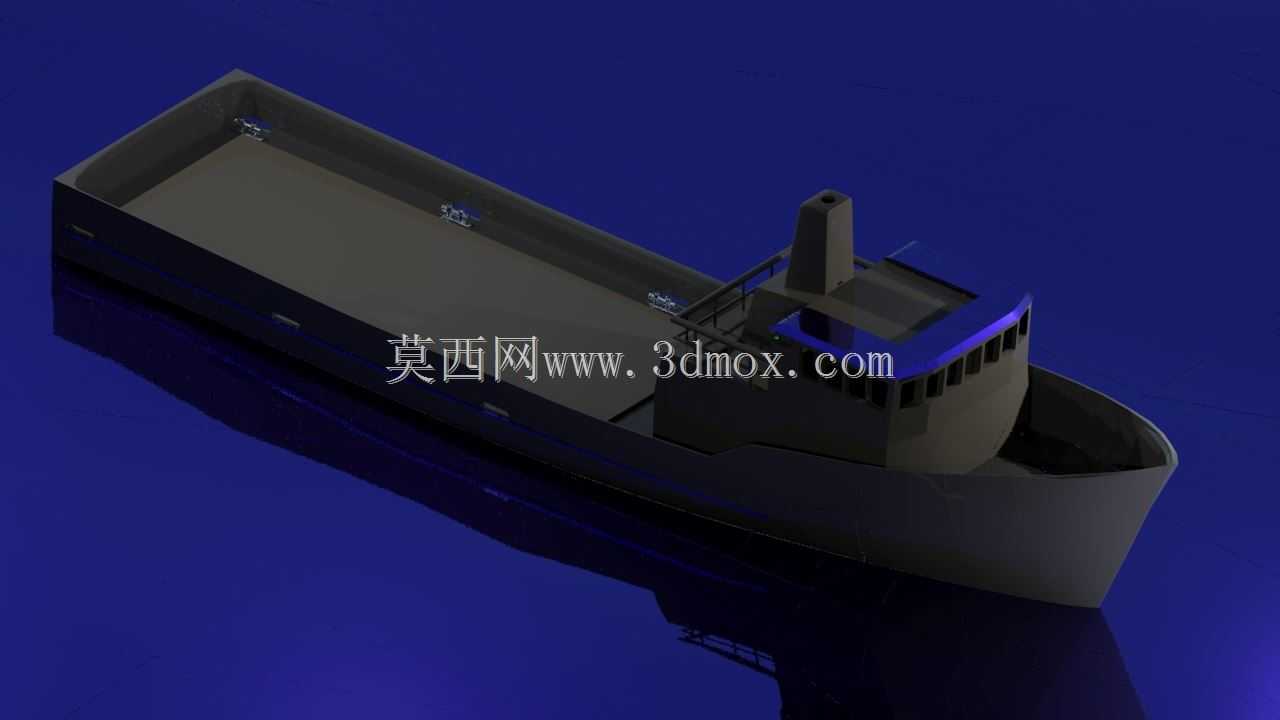

　　甲板区域的功能布置围绕捕捞流程展开。艏部甲板预留锚泊和系泊空间，舷侧设置栏杆、导缆孔和护舷结构；中部甲板服务于起放网和渔获处理，艉部区域承担拖网牵引、网具整理及作业人员通行。模型中甲板设备虽以外观比例呈现，但位置关系遵循实船操作路径，吊杆回转范围、绞车摆放区域和舱口边界之间不能发生干涉。若用于进一步结构深化，可在甲板下方补充肋骨、纵桁、舱壁和渔舱分隔，将外观模型扩展为具备船体基本构造逻辑的教学样件。

　　从安装边界看，整船模型适合按船长方向布置装配基准。先以龙骨作为纵向基准，将各船体段在平面工装上对齐，再校核水线位置和舷侧高度；随后安装主甲板、舷墙和上层建筑，最后装配桅架、吊杆、栏杆及甲板附件。由于船体曲面较多，分件接缝宜布置在水线附近、甲板边缘或舱壁转折处，这样既能降低曲面配模难度，也能减少外露接缝对外观的影响。细小天线、栏杆和索具应在主体固化后再安装，以避免搬运过程中碰撞损坏。

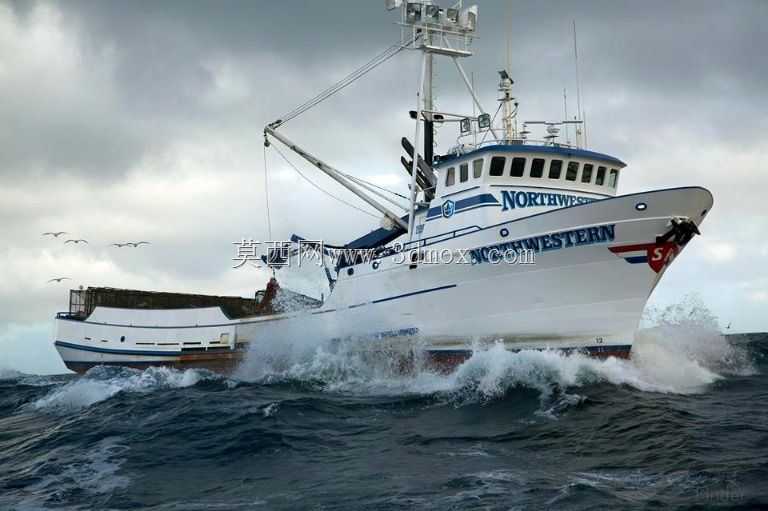

　　在应用层面，该模型可用于船舶外观展示、渔业装备科普、3D打印样件制作、影视道具比例复原以及船舶结构入门教学。它并非单纯的静态船形摆件，而是通过可拆分结构把船体线型、舱室布置、捕捞设备和装配关系结合起来。设计思路上，重点不在复杂内部机械，而在控制大尺度船体曲面与小尺度甲板附件之间的比例协调，使成品既能体现西北号渔船在风浪中作业的硬朗外形，也能满足分件制造和手工装配的实际需求。
