手摇齿轮升降铸铁工业工作台

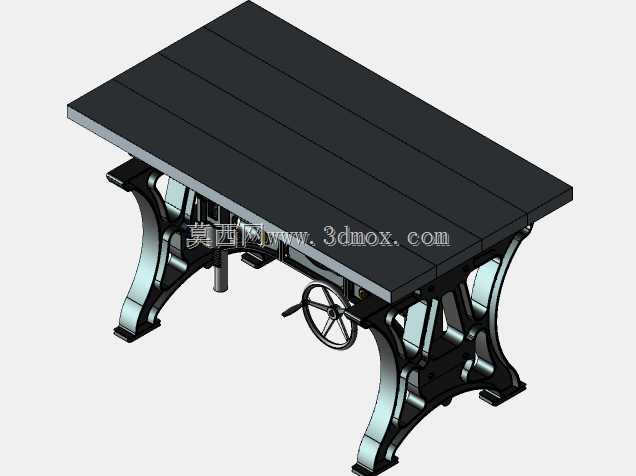

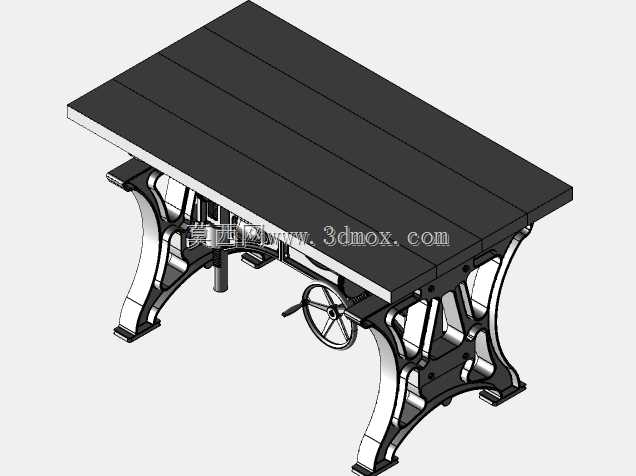

　　该工作台采用木质台面与铸铁支撑框架组合，面向钳工修配、工装预装、样件研配、轻型装配及教学实训等场景。台面承担工件摆放、垫平、敲击找正和临时夹持等任务，下部铸铁架负责承载、调平与高度保持，整体结构强调刚性、稳定性和长期重复使用。

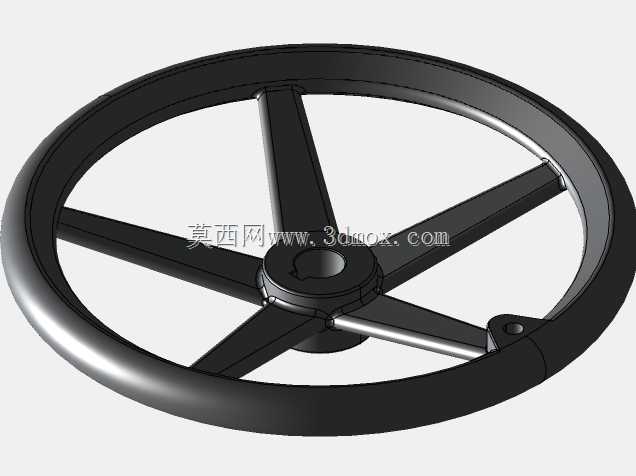

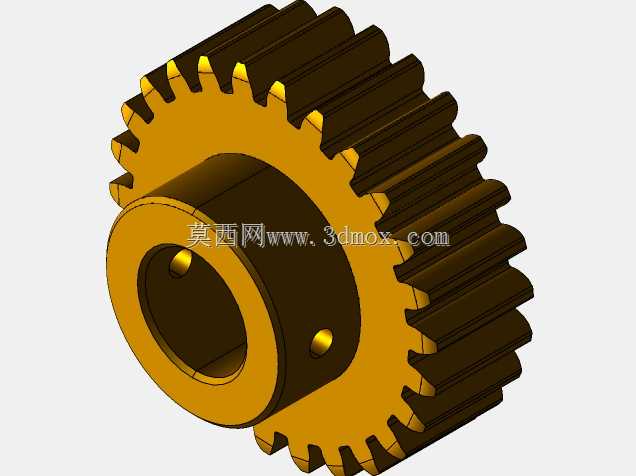

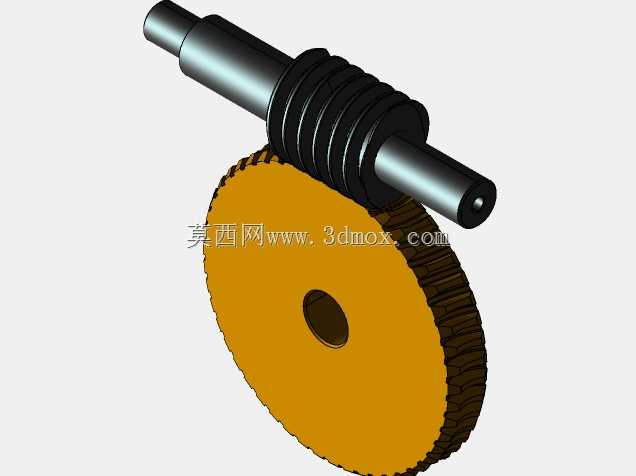

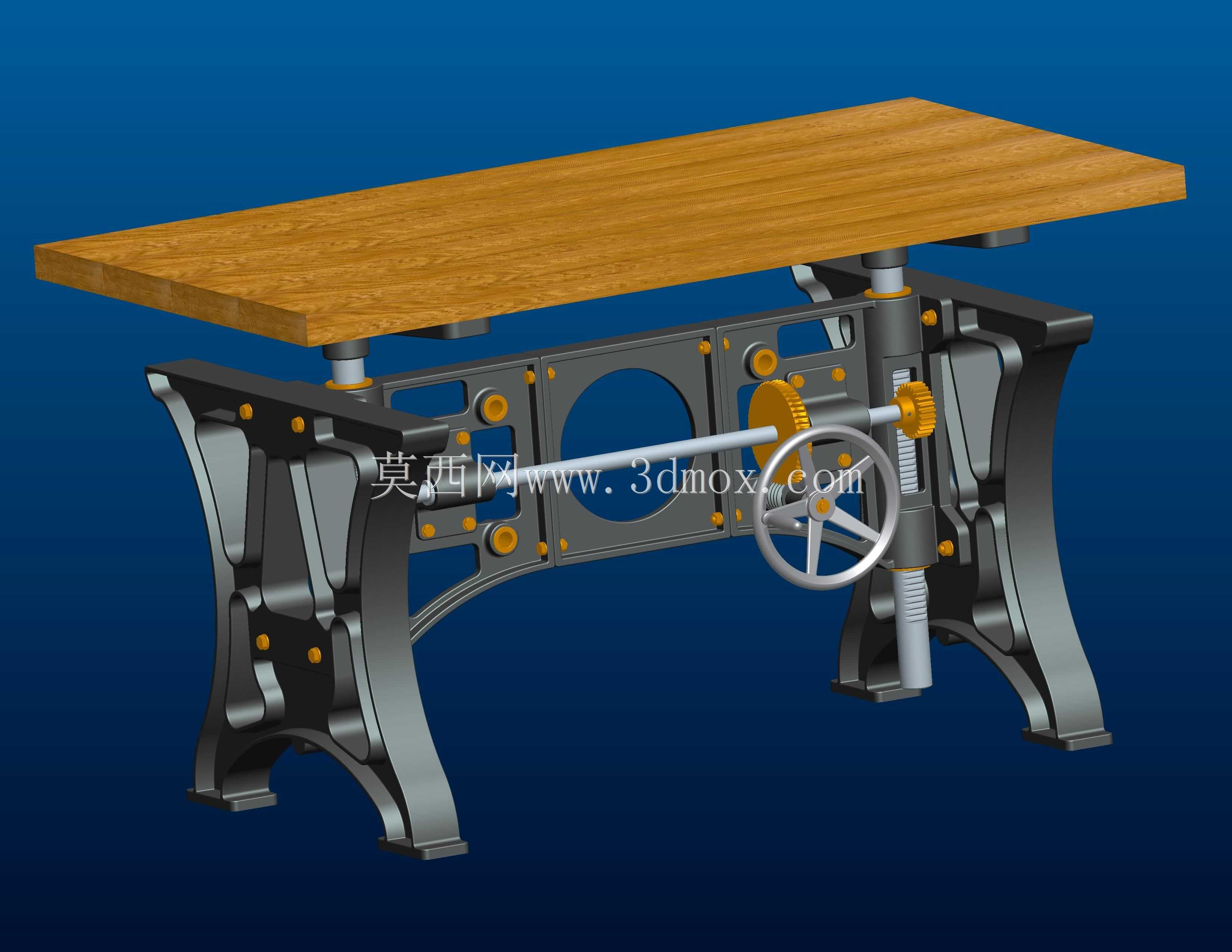

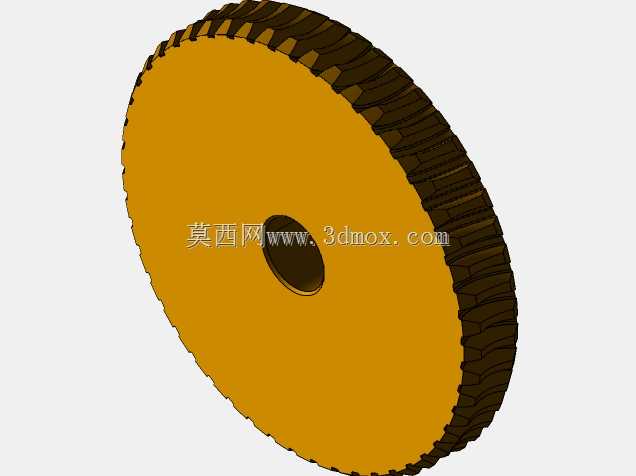

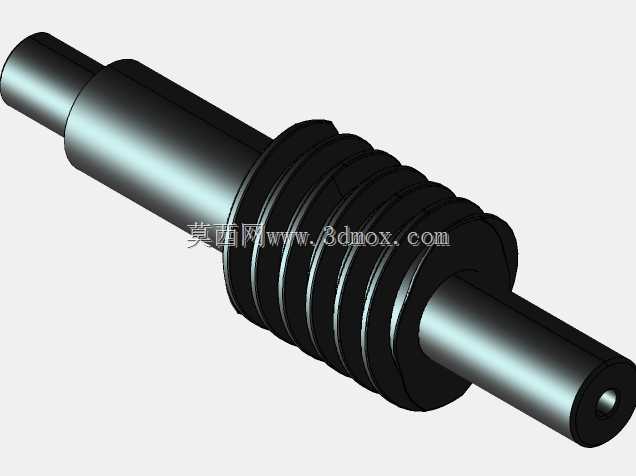

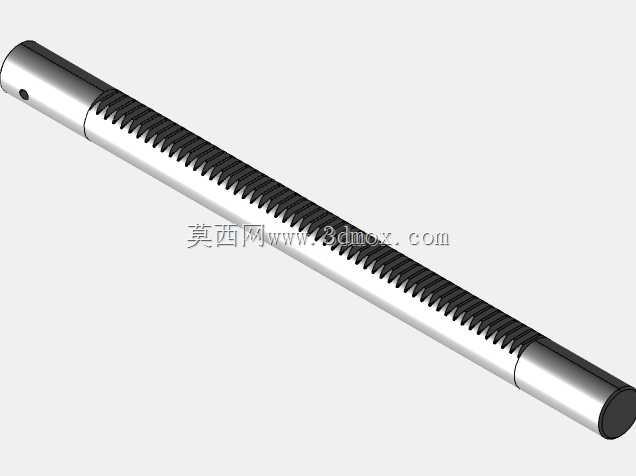

　　高度调节通过侧面手轮、传动轴、齿轮、丝杠和升降立柱完成。转动手轮后，扭矩沿横向轴传递至齿轮副，再驱动两侧丝杠同步动作，使台面在设定范围内平稳升降。两侧传动链需要保持同轴和同步，避免台面倾斜或卡滞；丝杠与导向柱之间保留合理配合间隙，既保证升降顺滑，也控制侧向晃动。手轮位置布置在操作者站立侧，摇把回转半径内不应与台腿、工件或周边设备干涉。

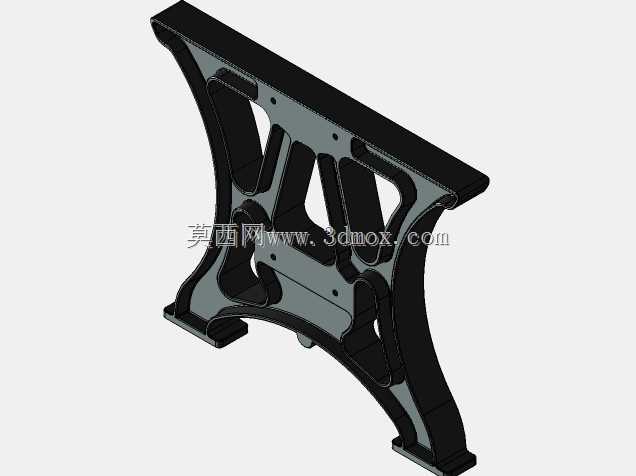

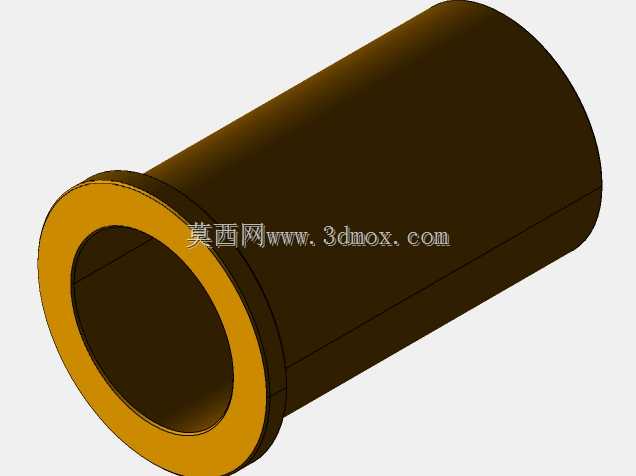

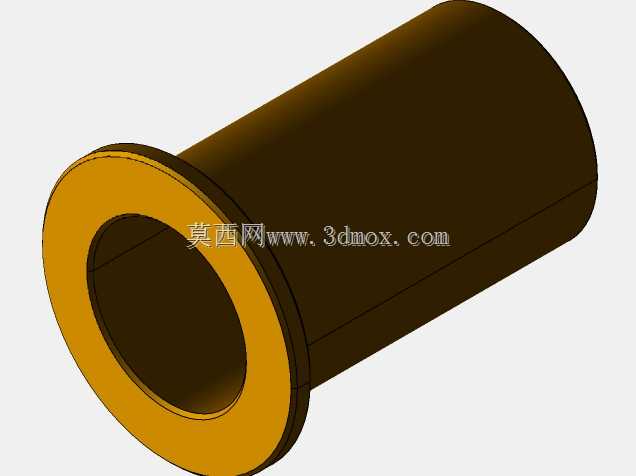

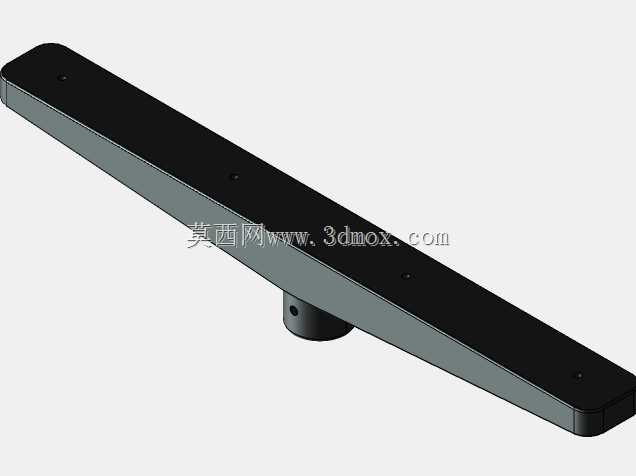

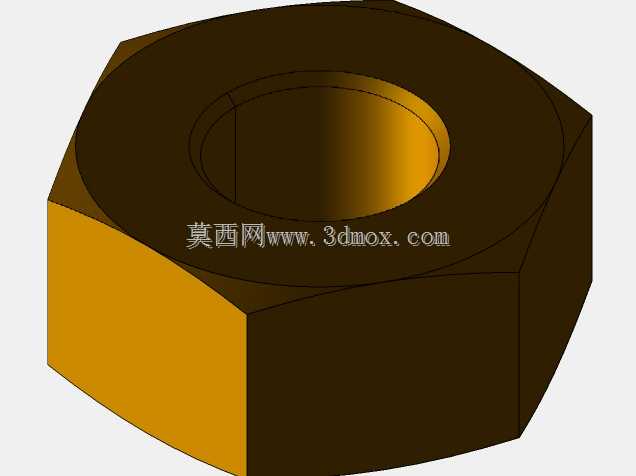

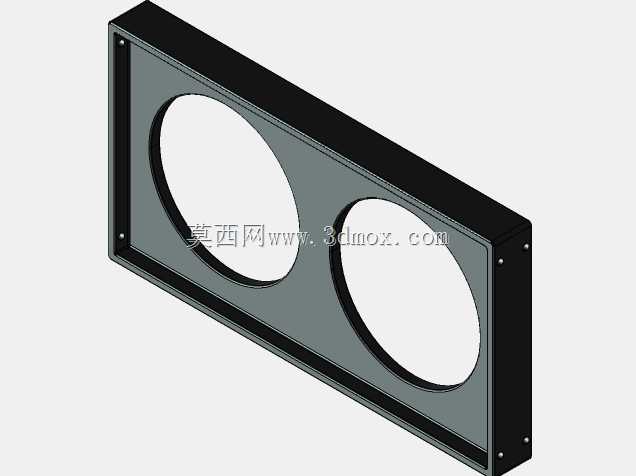

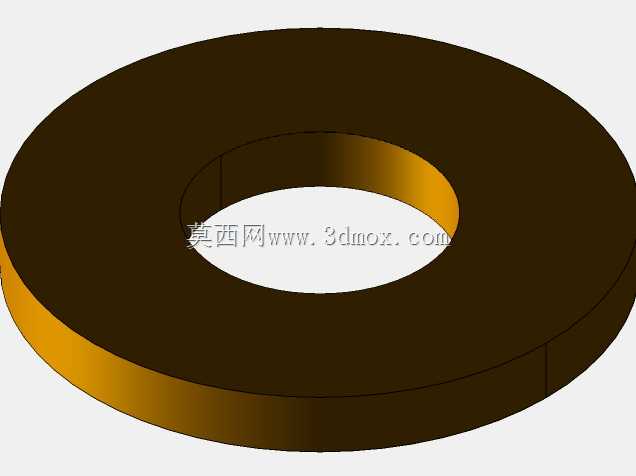

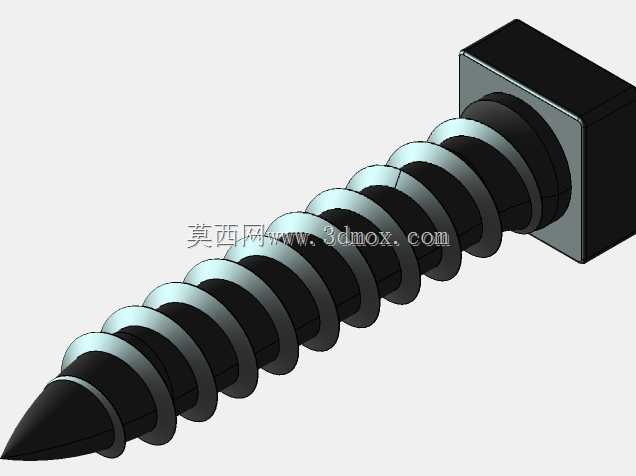

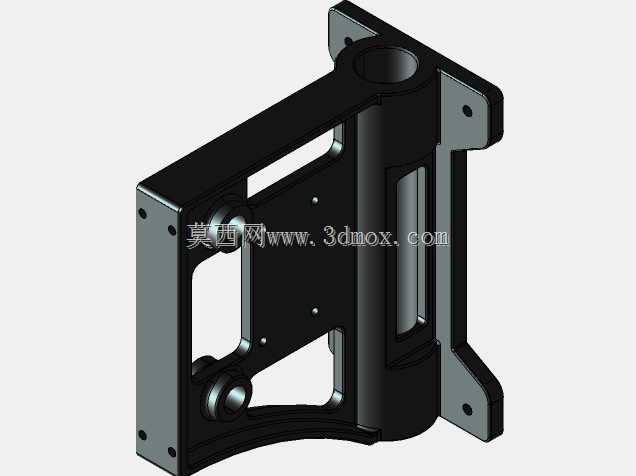

　　铸铁框架采用厚重侧板、弧形支腿和横向连接梁构成。侧板上开设减重孔，同时保留足够的受力截面；支腿底部外扩，形成较宽支撑多边形，可降低重载时倾覆风险。框架表面的螺栓、销轴和铜质衬套位置清晰，便于后期检修。台面下方预留的横梁和安装孔位，可用于附加台虎钳、定位挡块、照明支架、工具挂板或小型气动元件。

　　从安装边界看，落地时需保证四脚均匀接触地面，车间地面平整度偏差较大时应通过垫铁调整。台体周围应预留手轮操作空间、人员站位空间以及工件上下料通道；若布置在流水线旁，还要考虑手轮转动时与物流小车、工具箱和相邻工位的安全距离。台面高度调节后应检查锁紧状态，承受偏载或冲击载荷时，优先让载荷靠近台面中心区域，避免在边缘长期施加大幅弯矩。

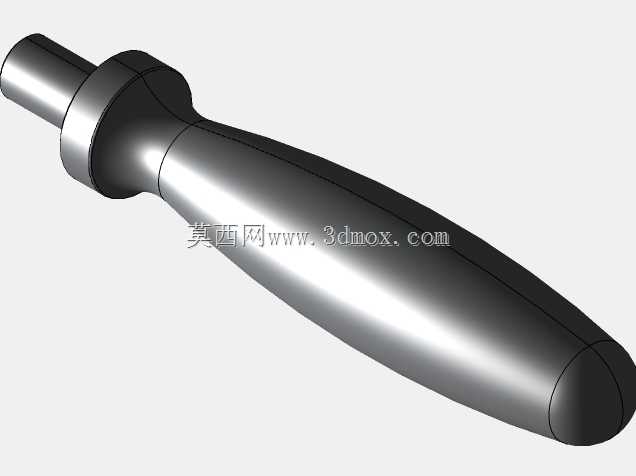

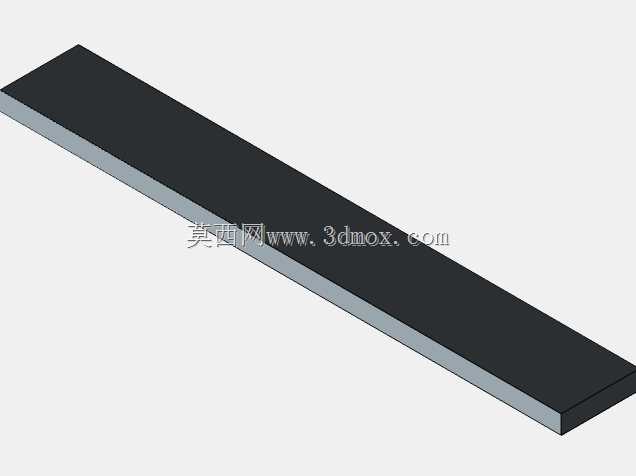

　　建模时需要重点表达木台面厚度、边框包边、铸铁腿型面、齿轮啮合关系、丝杠行程、手轮辐条以及轴系支撑位置。装配关系上，传动轴与支座采用同轴约束，齿轮与轴保持周向固定，升降柱与导向套形成滑动配合，手轮与轴端通过键或销连接。工程出图可分别拆出台面组件、侧架组件、传动组件和标准件，便于加工、焊接或铸造后的装配核对。

　　这类工作台不追求高速自动化，而强调人工操作下的可靠调节和稳固支撑。在实际车间中，它适合作为固定式钳工台、设备维修台或实验工装台使用；当工件高度、操作者身高或作业姿势变化时，可通过机械升降把作业面调整到合适位置，从而减少弯腰、垫高和反复搬运。
