双缸立式复合蒸汽机精密结构

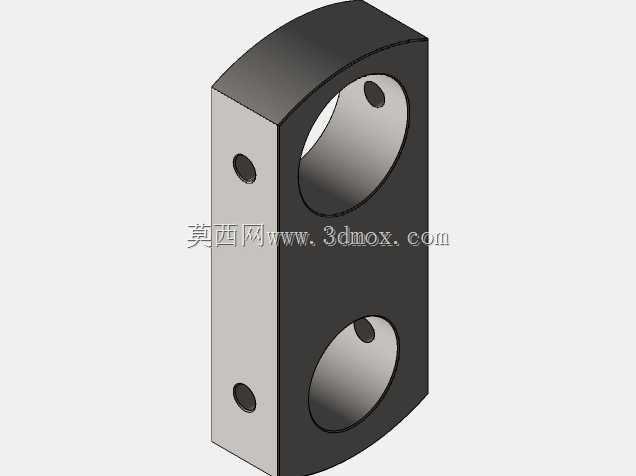

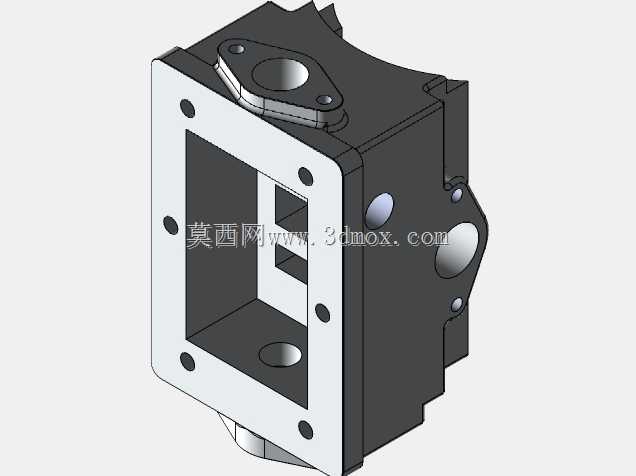

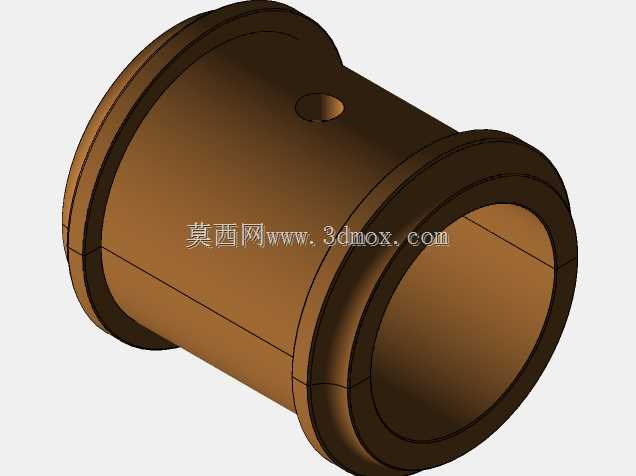

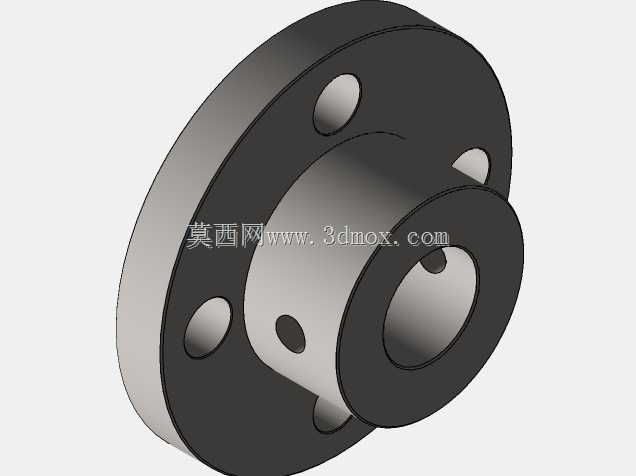

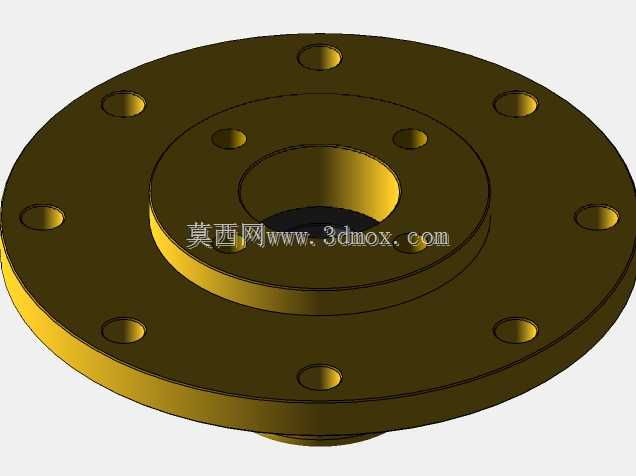

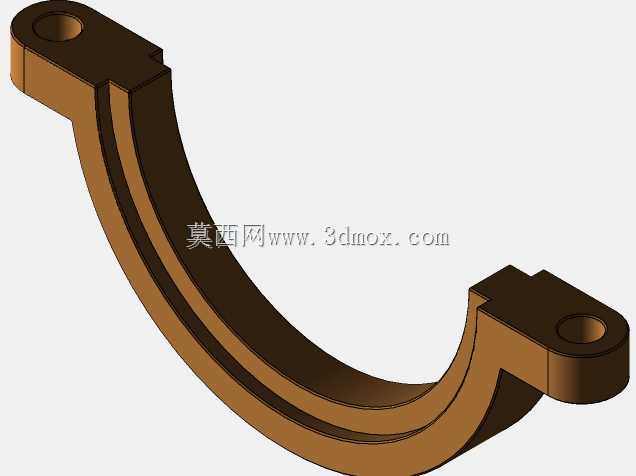

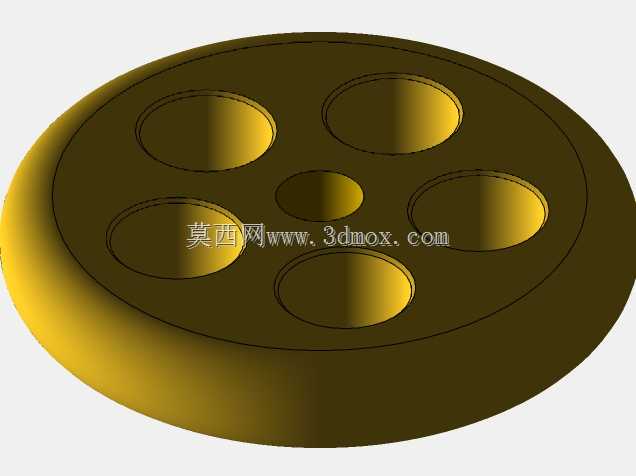

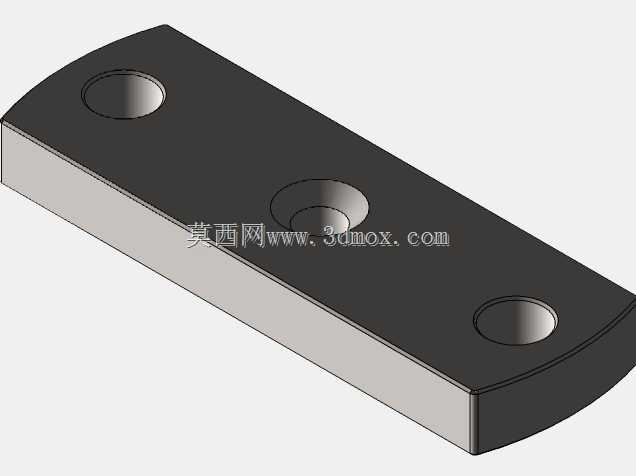

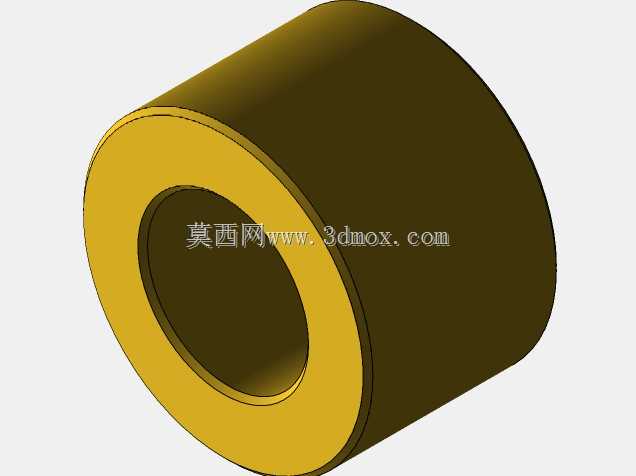

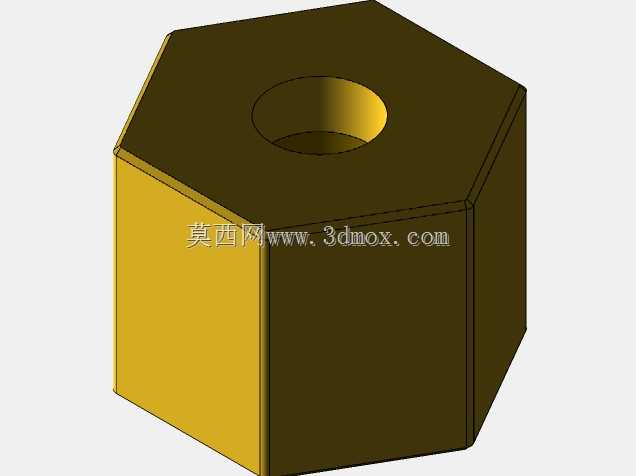

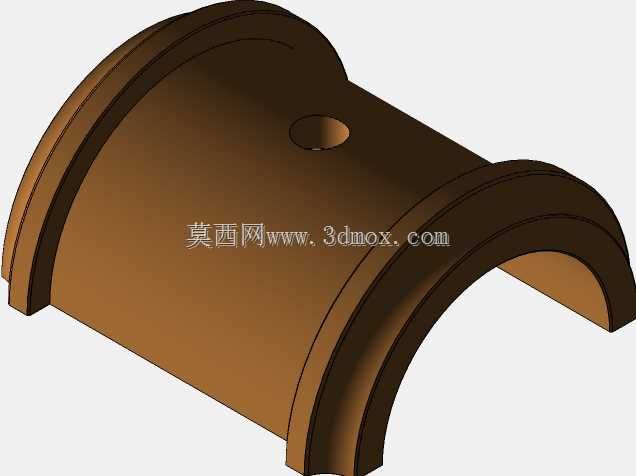

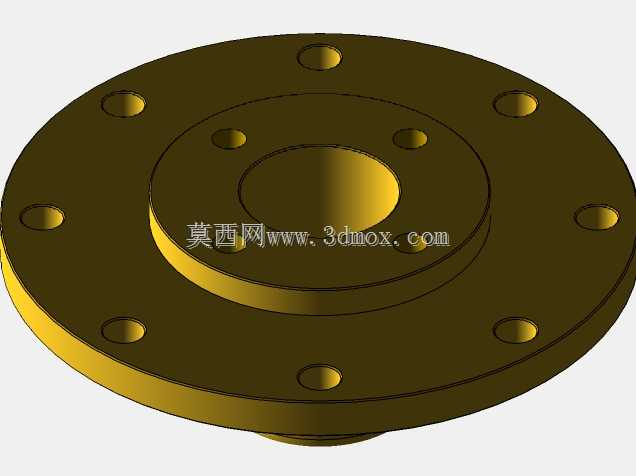

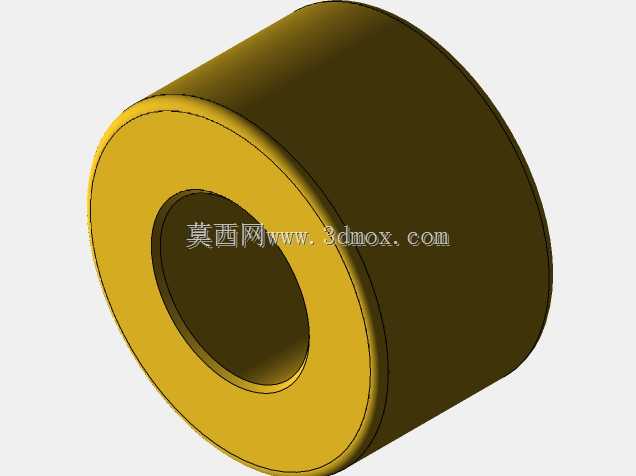

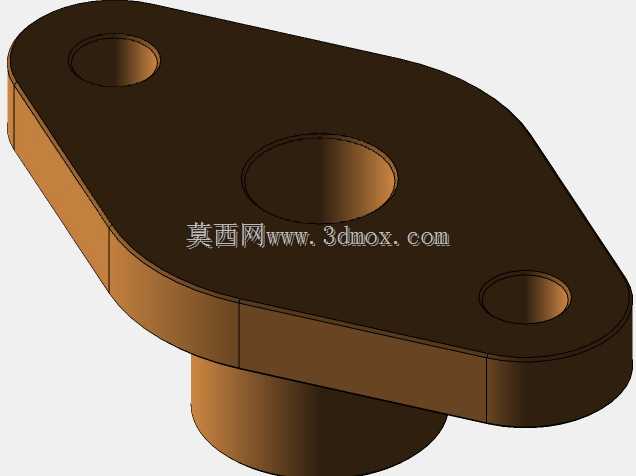

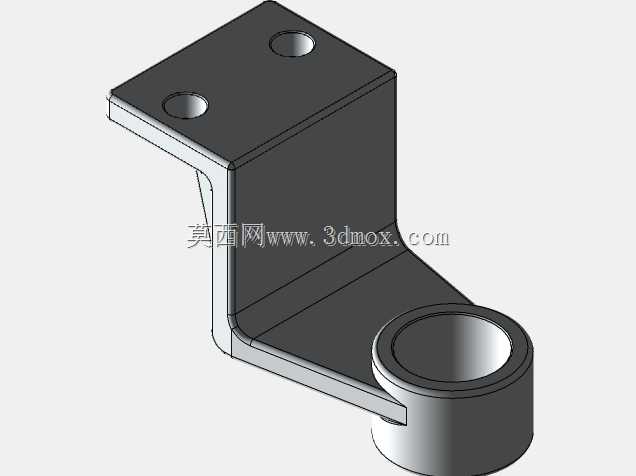

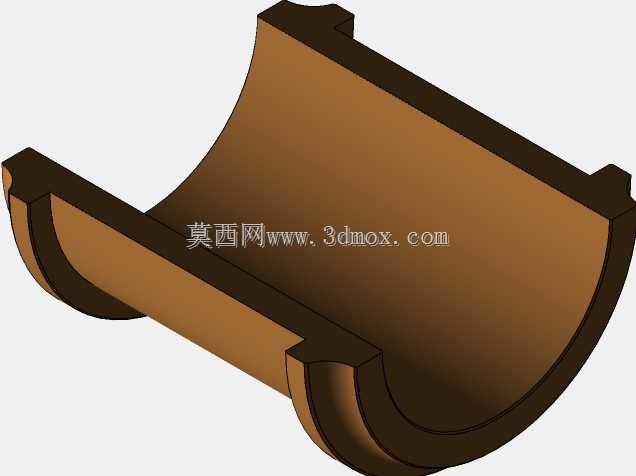

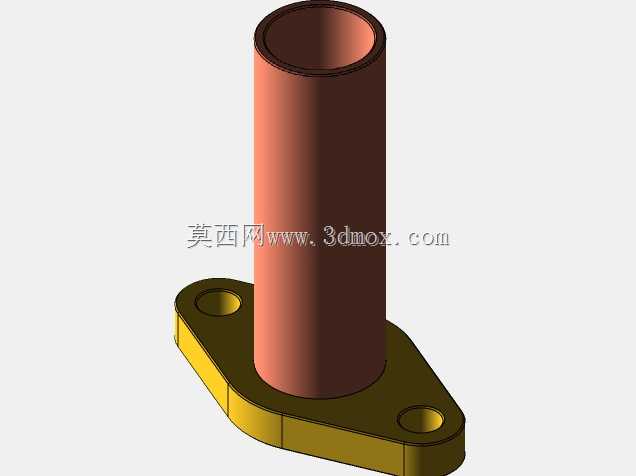

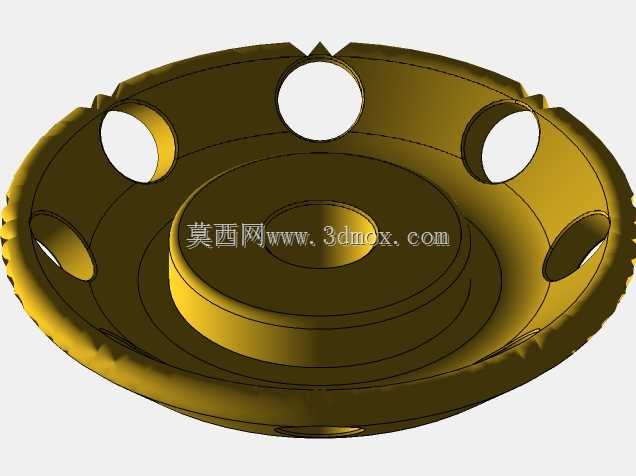

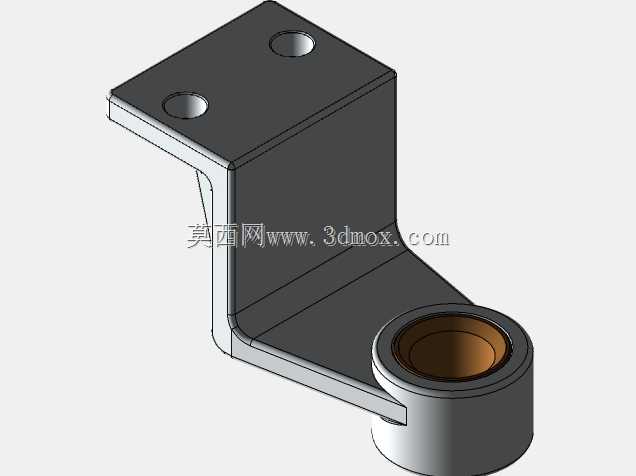

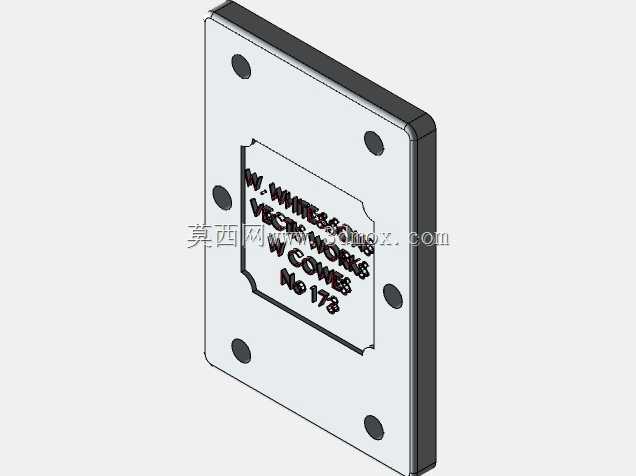

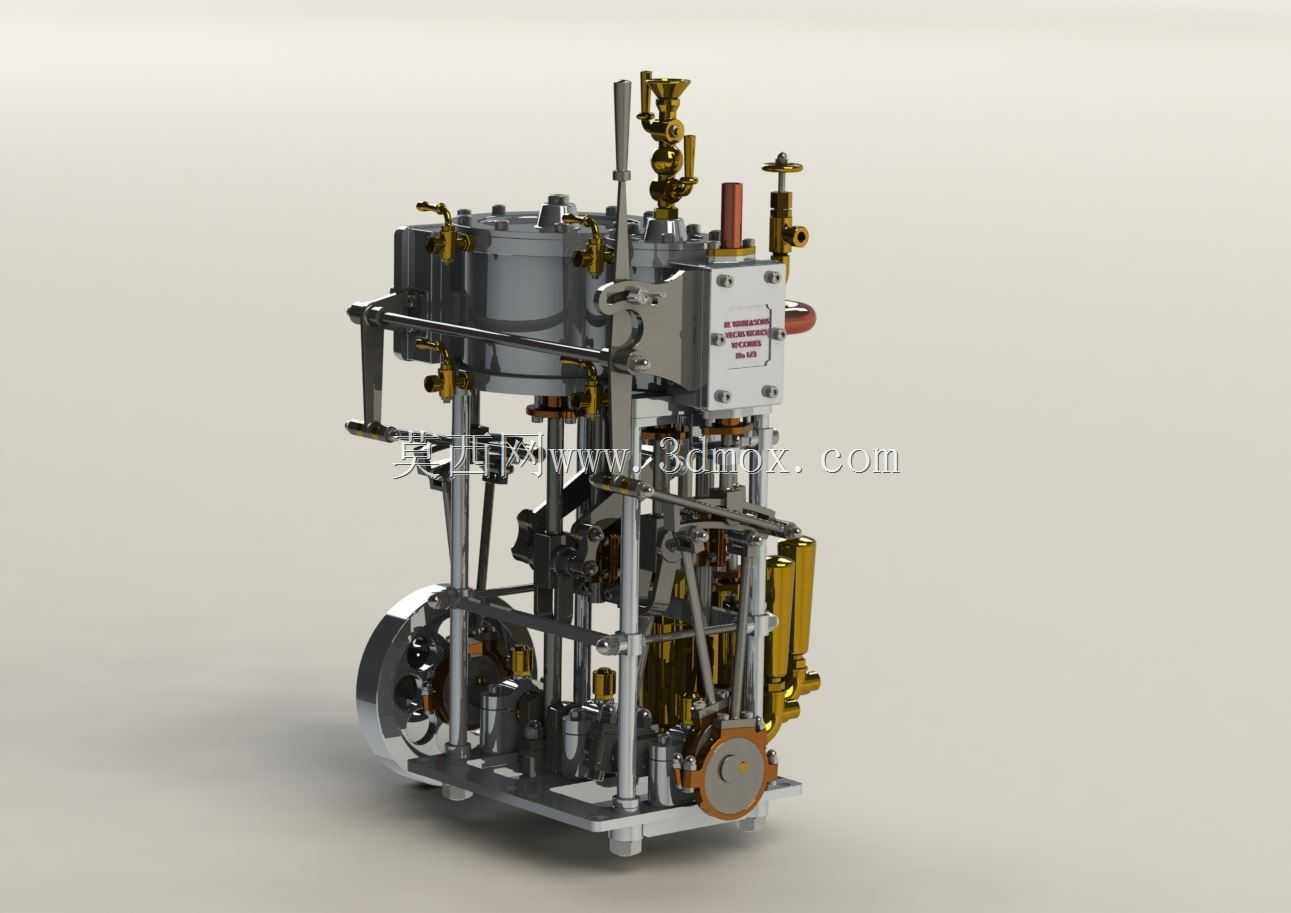

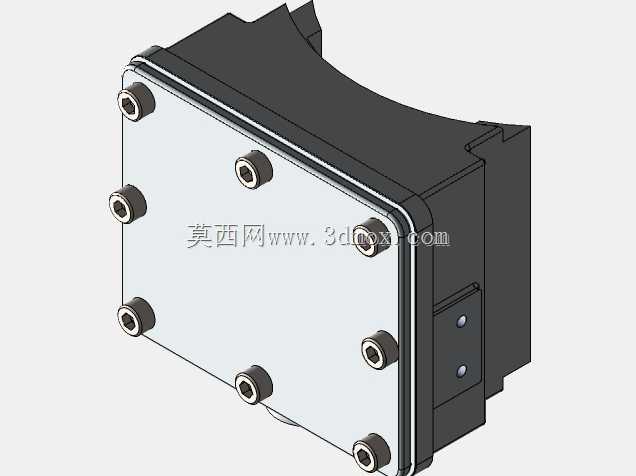

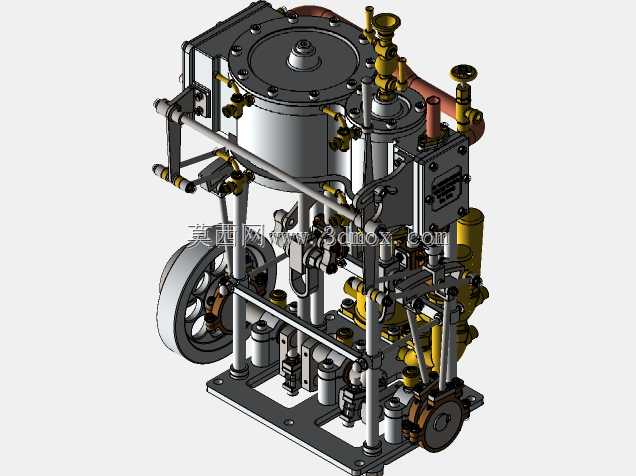

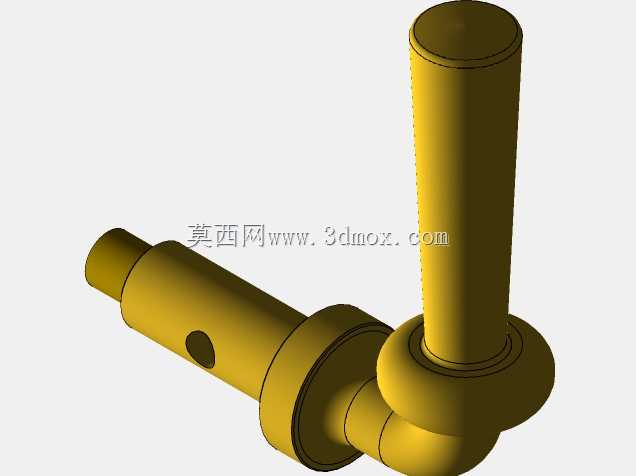

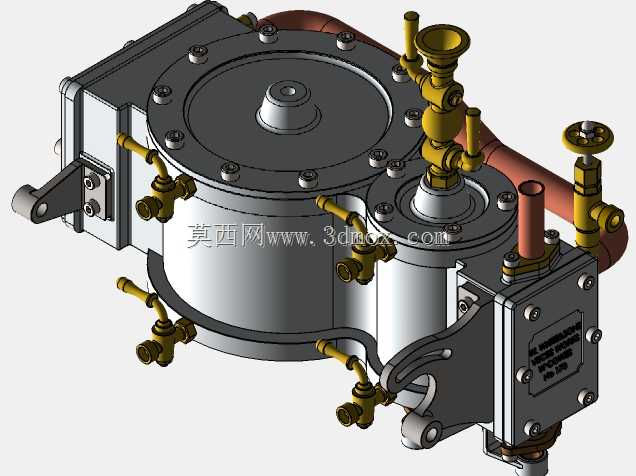

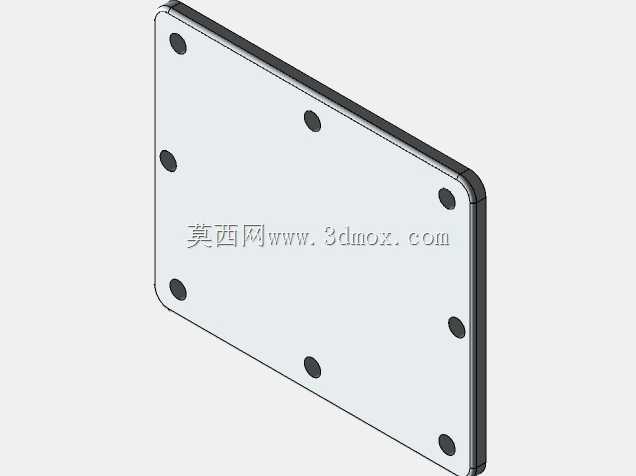

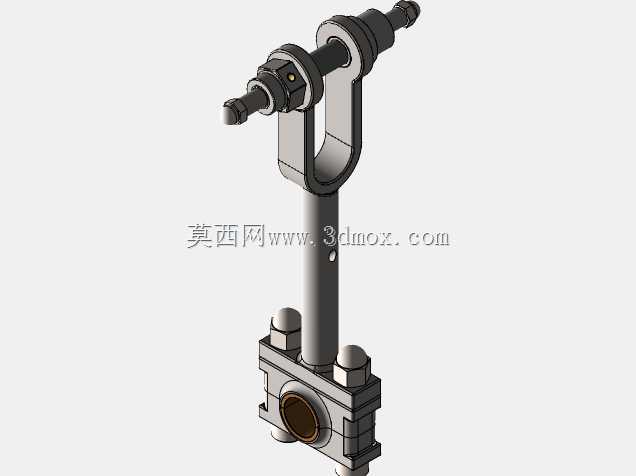

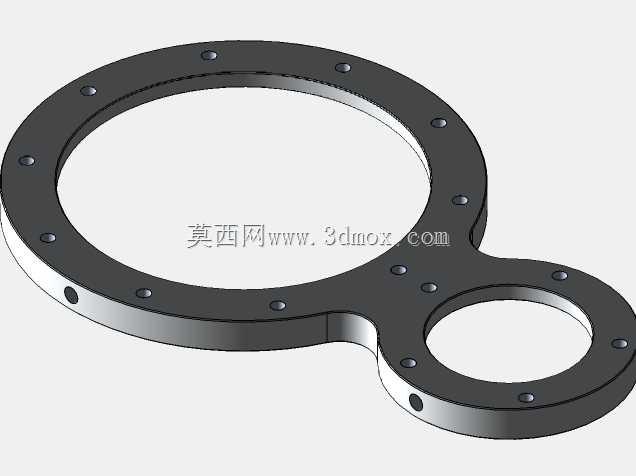

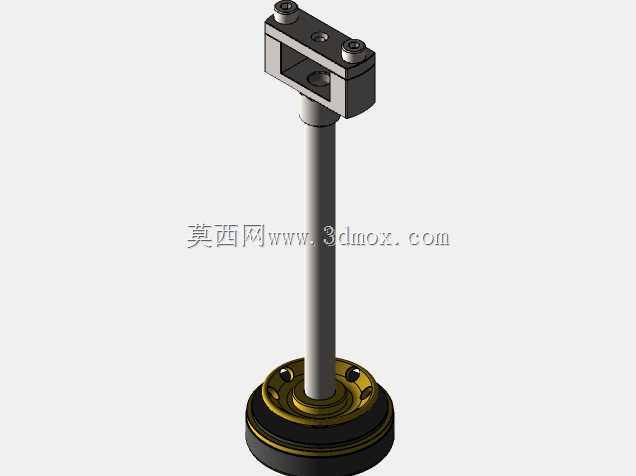

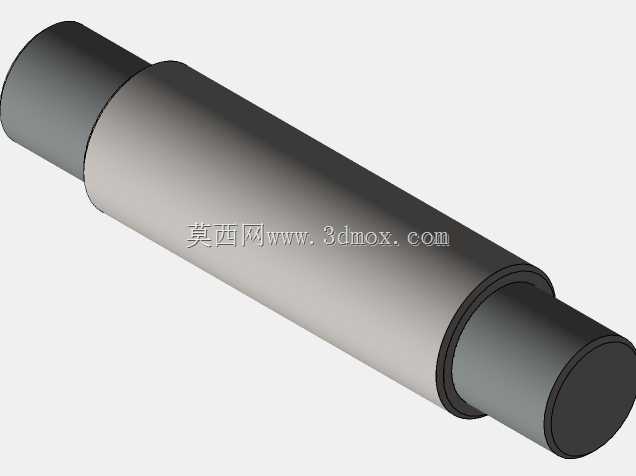

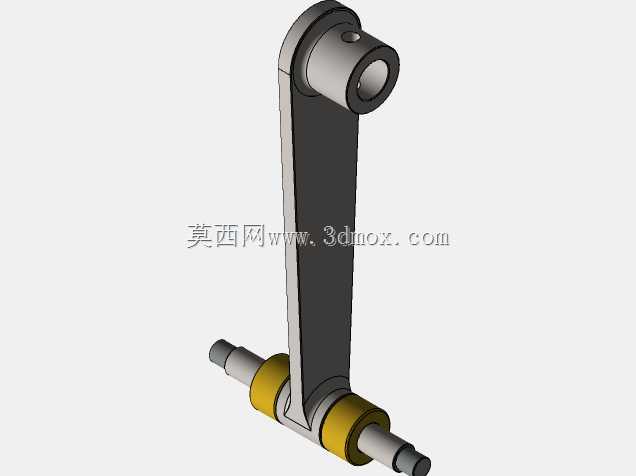

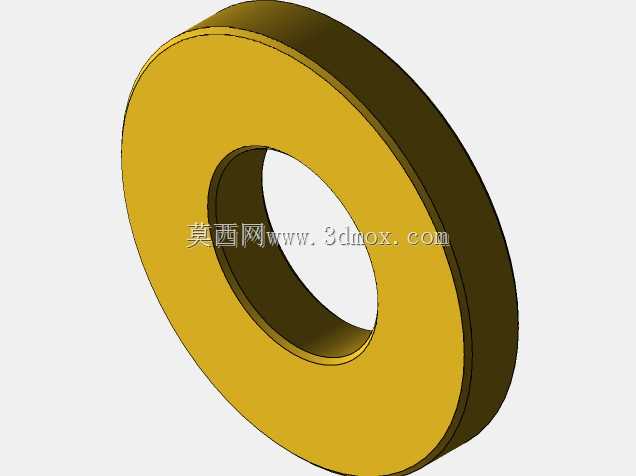

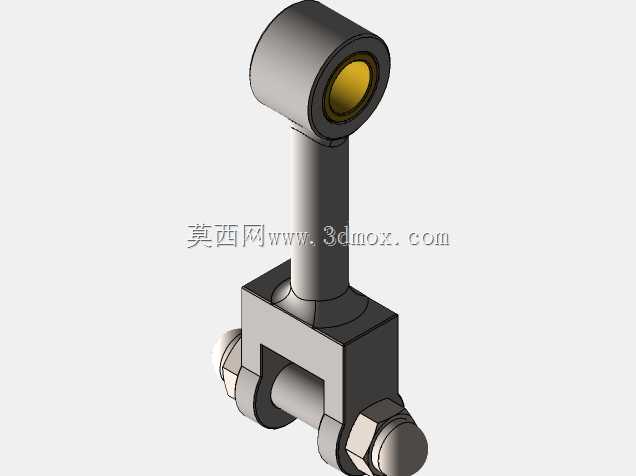

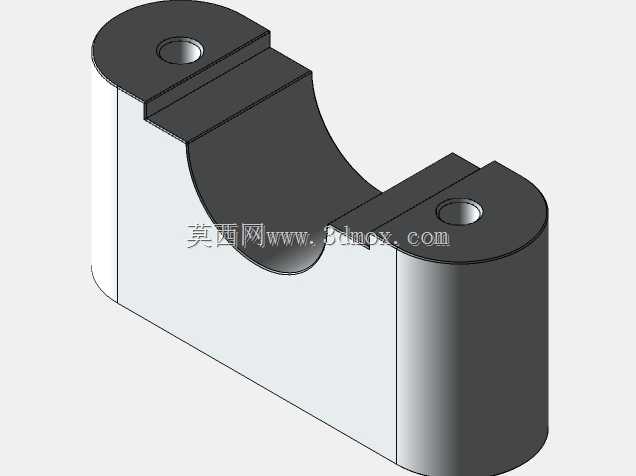

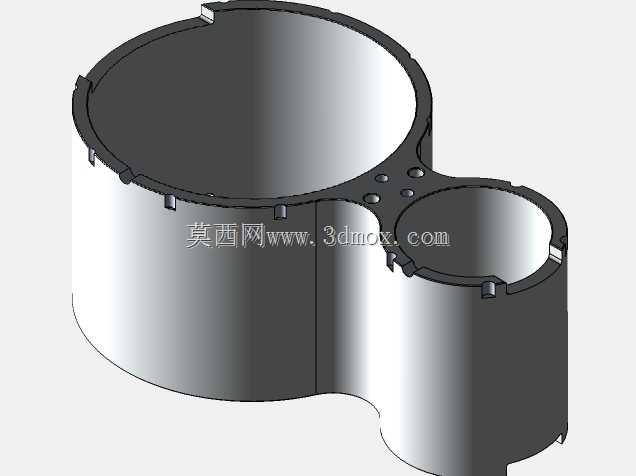

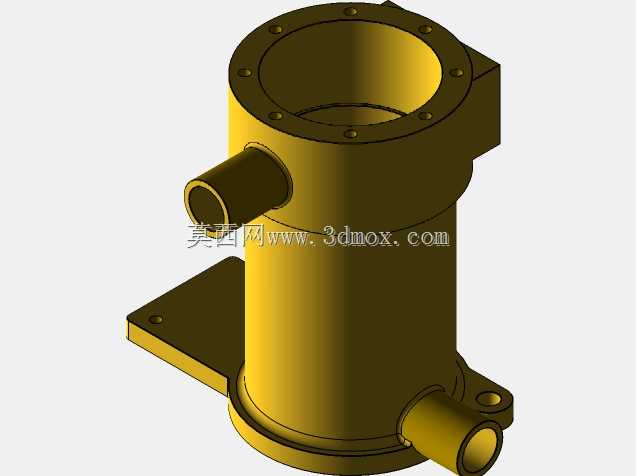

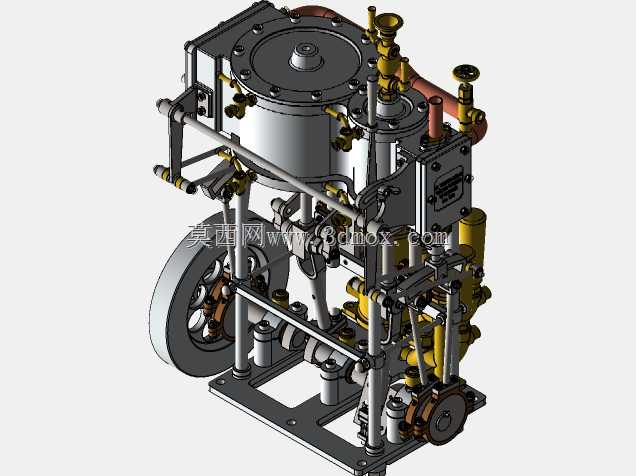

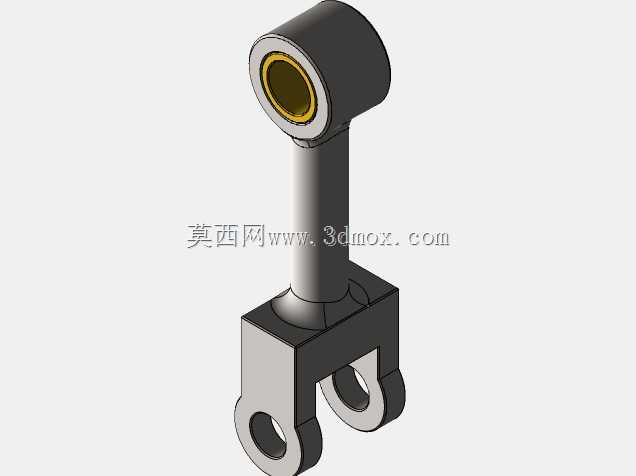

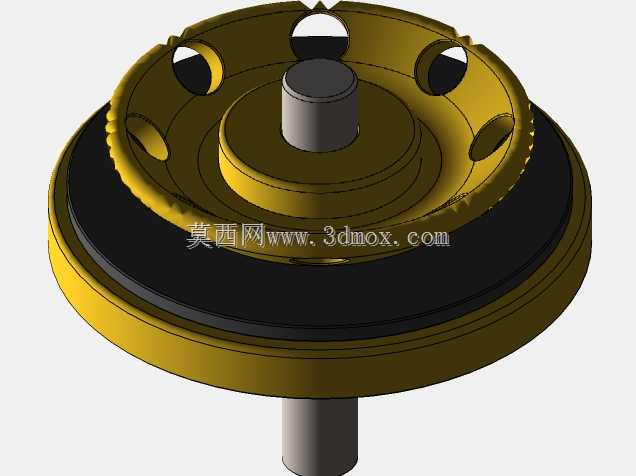

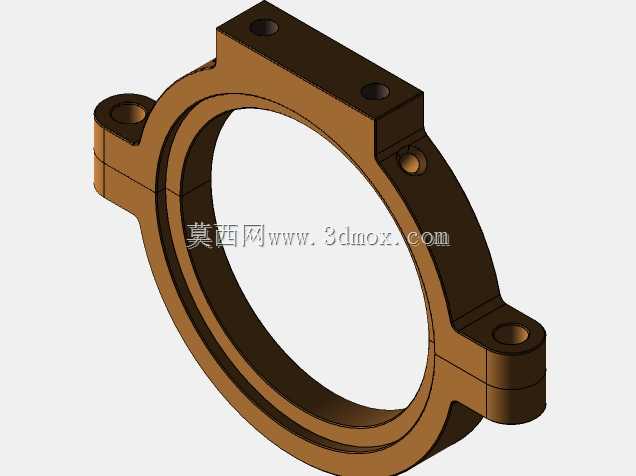

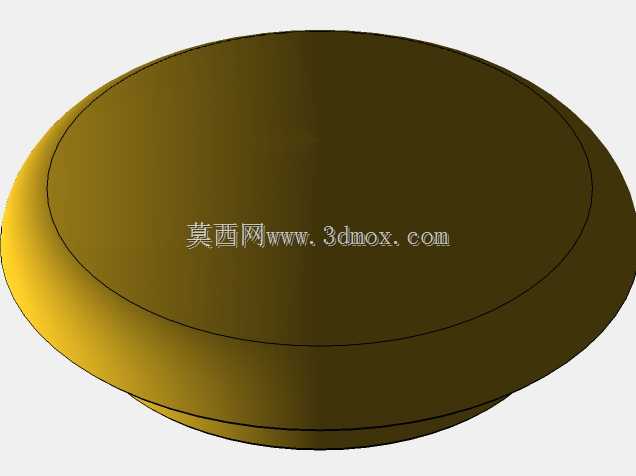

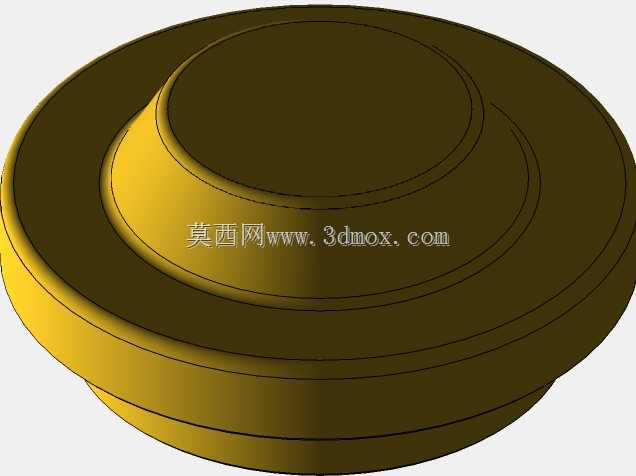

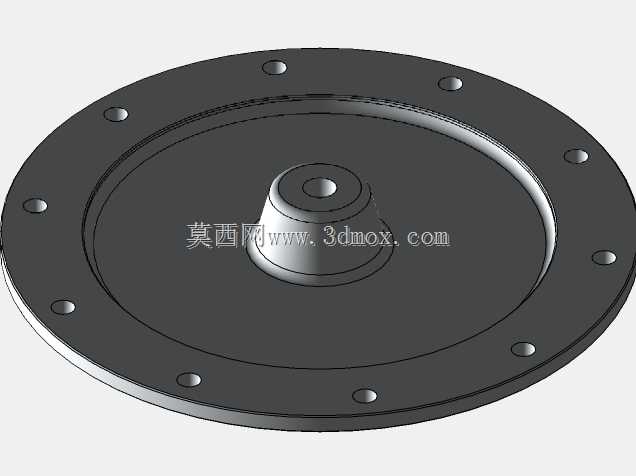

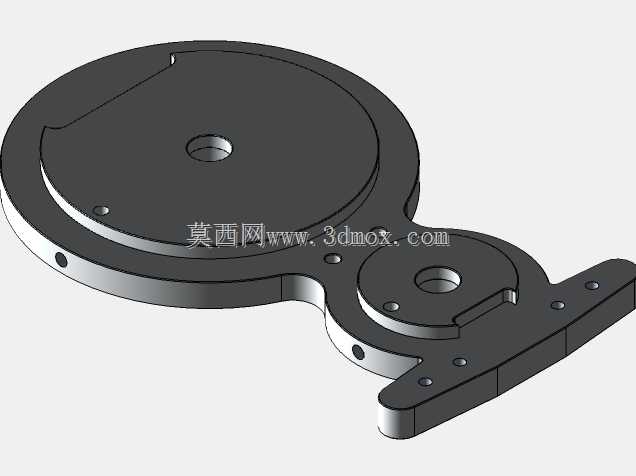

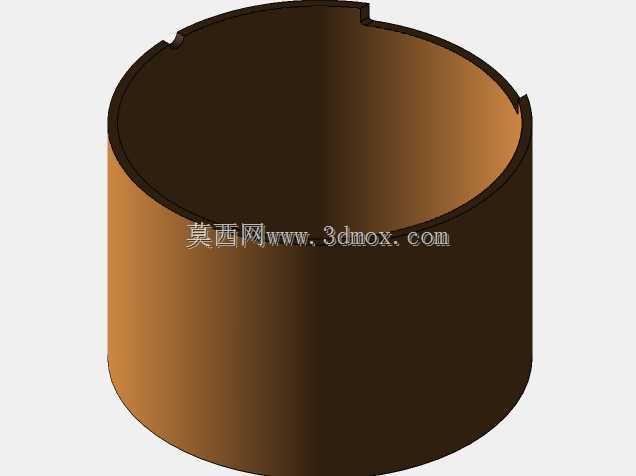

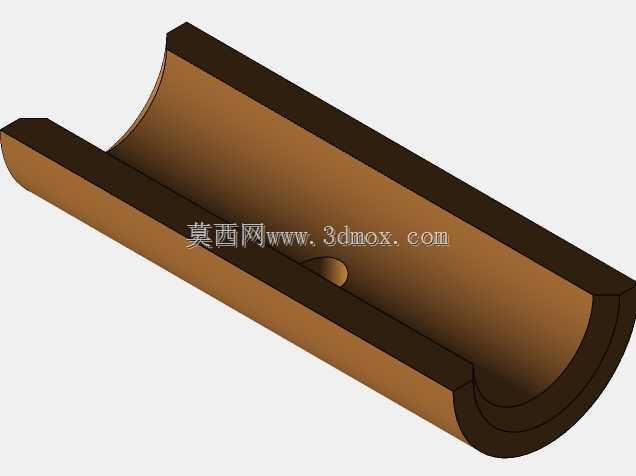

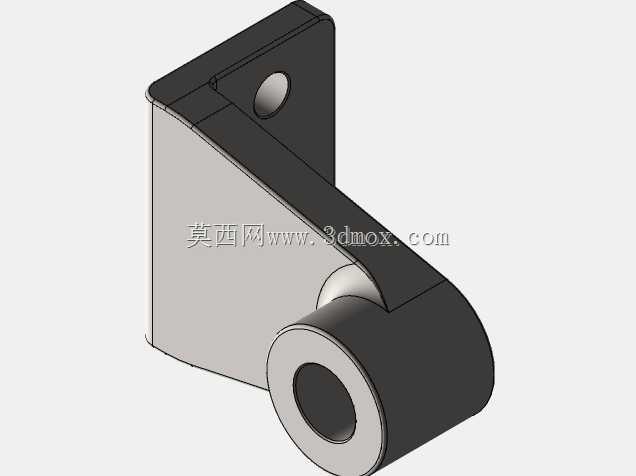

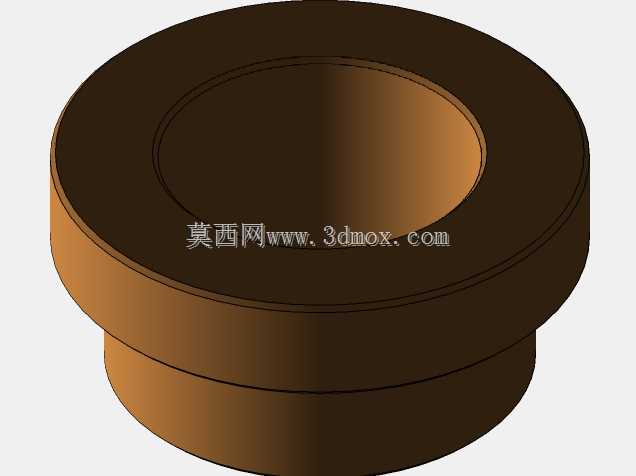

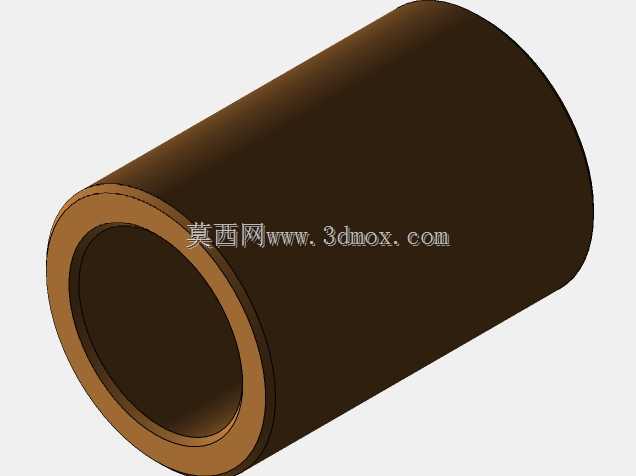

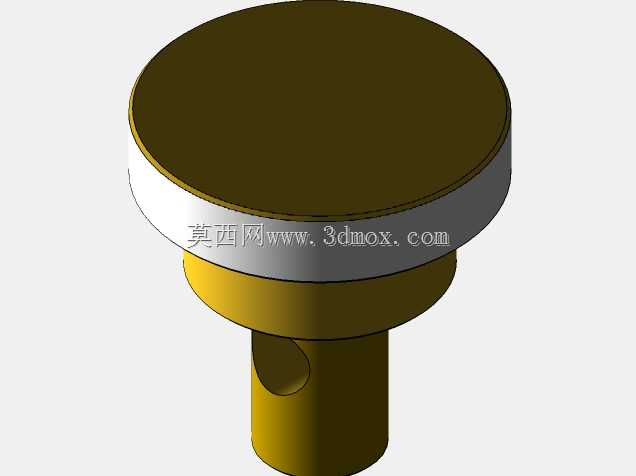

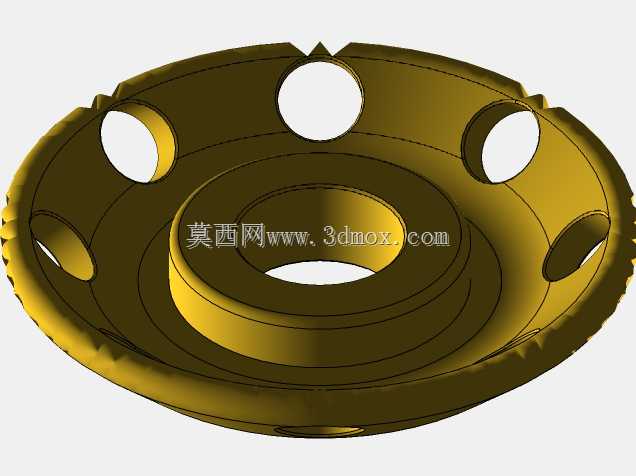

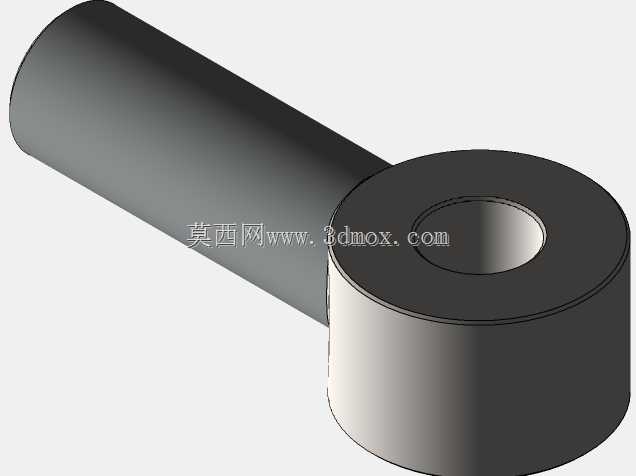

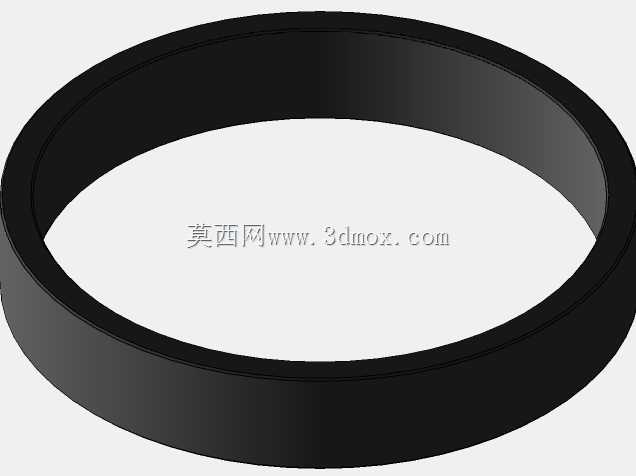

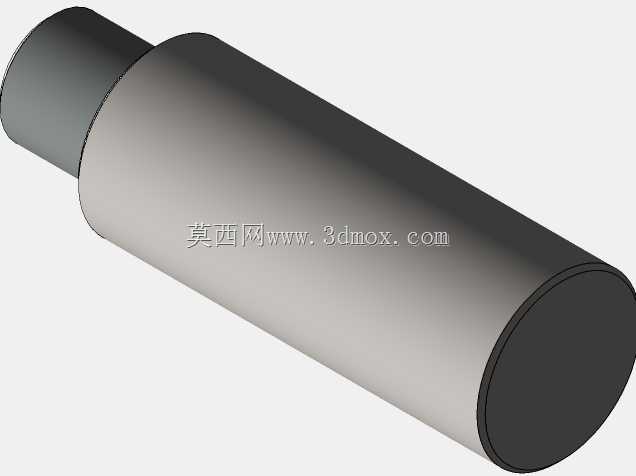

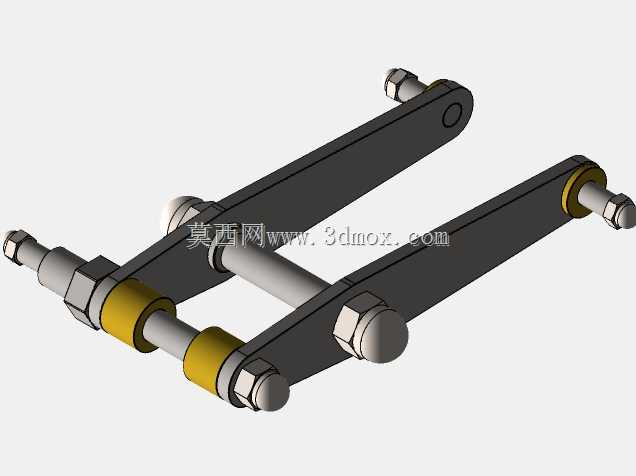

　　这套双缸立式复合蒸汽机三维结构，面向小型动力演示、复古机械复原、教学实训与精密模型制作场景搭建，整机采用立式紧凑布局，将锅炉配套阀组、双级膨胀气缸、曲柄飞轮传动、管路润滑系统全部整合在方形底座框架内，占用台面空间极小，适合桌面陈列、机械原理课程拆解演示以及小型蒸汽动力装置的结构参考。从实际功能逻辑来看，复合式双缸设计利用高压蒸汽先进入小直径高压缸完成一次膨胀做功，再将降压后的蒸汽导入大直径低压缸二次膨胀，相比单缸蒸汽机显著提升蒸汽热能利用率，减少排汽余热浪费；立式排布让两个气缸沿机架竖直方向并列布置，活塞往复运动直接通过十字头、连杆传递到下方曲轴，传动路径短，整机重心落在底座支撑范围内，运行时振动幅度更低，

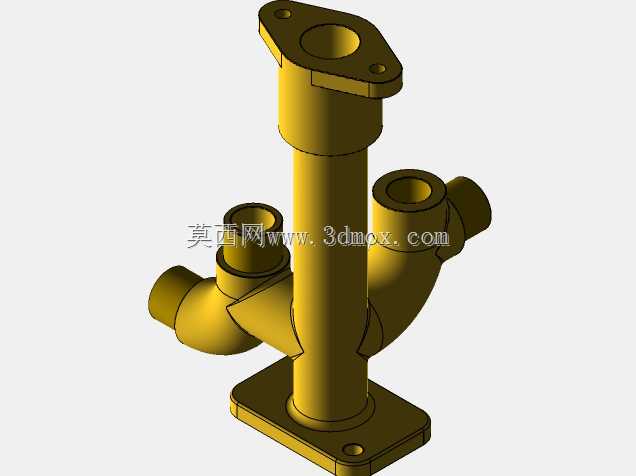

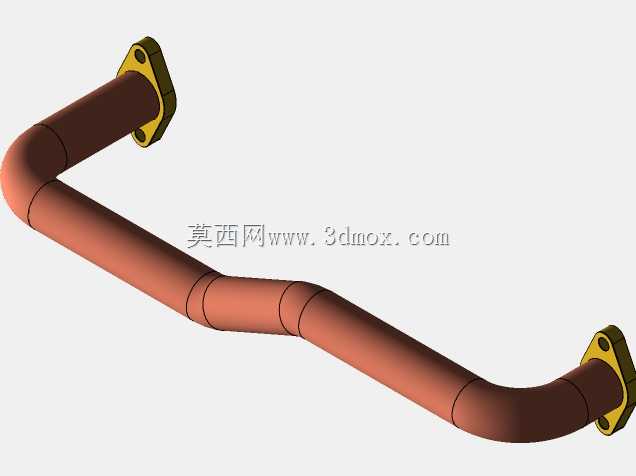

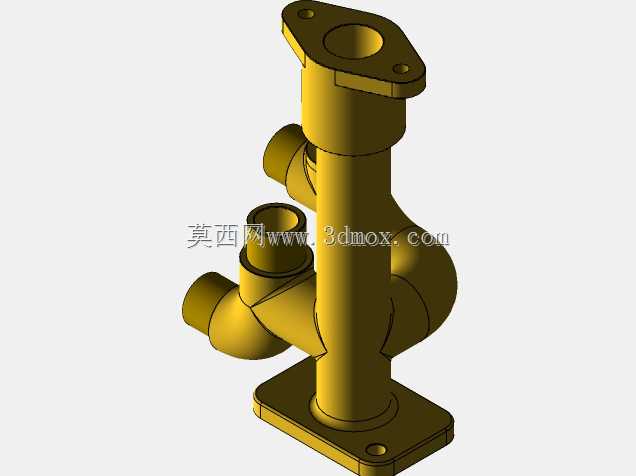

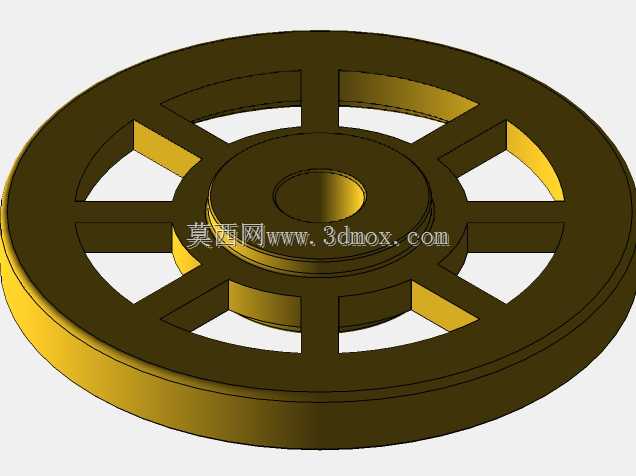

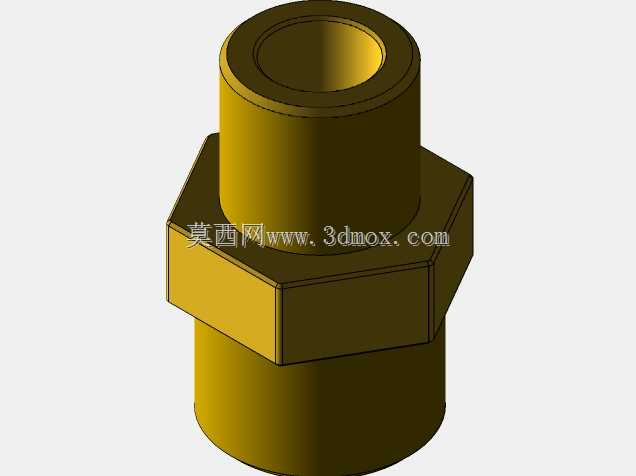

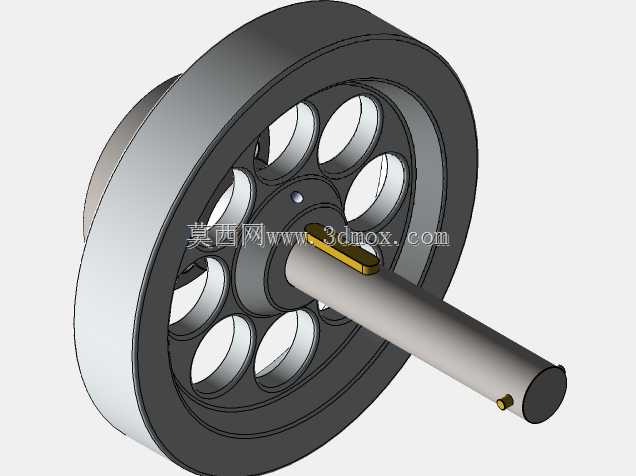

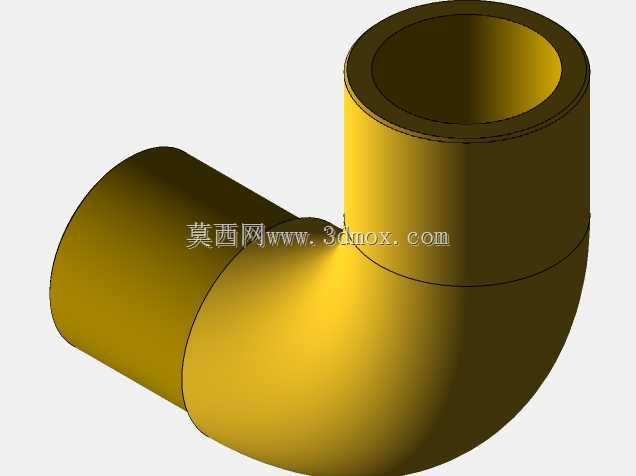

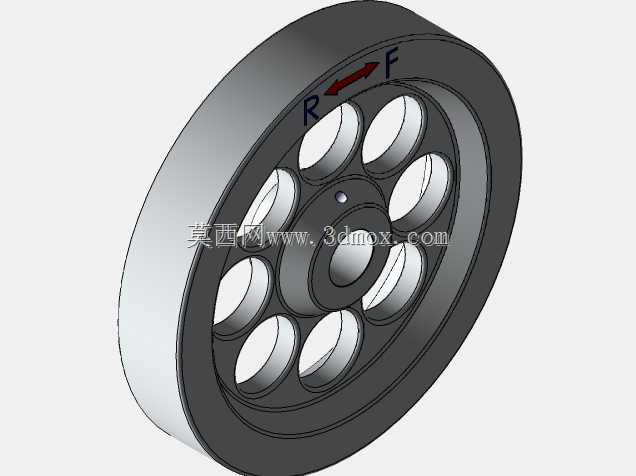

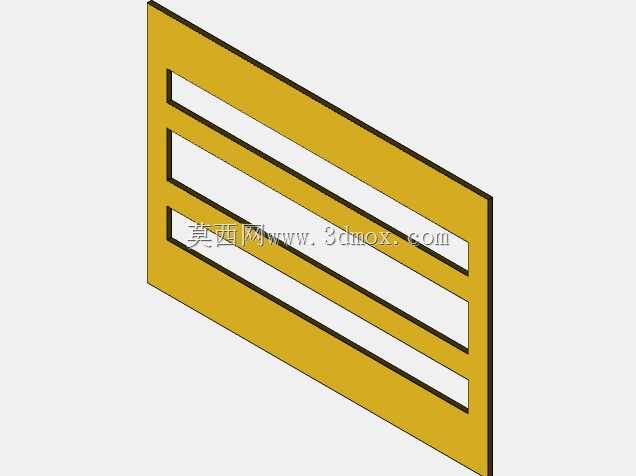

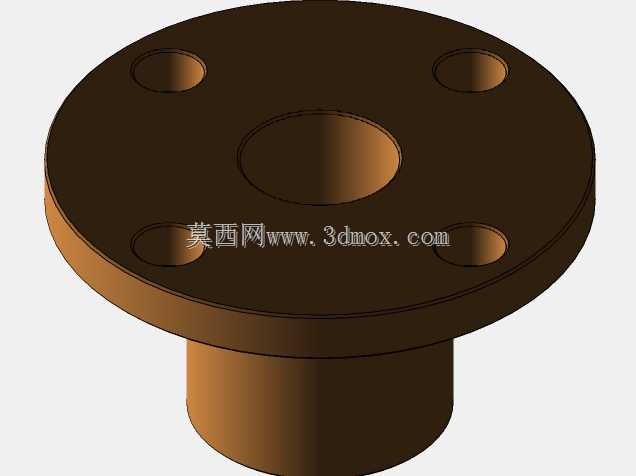

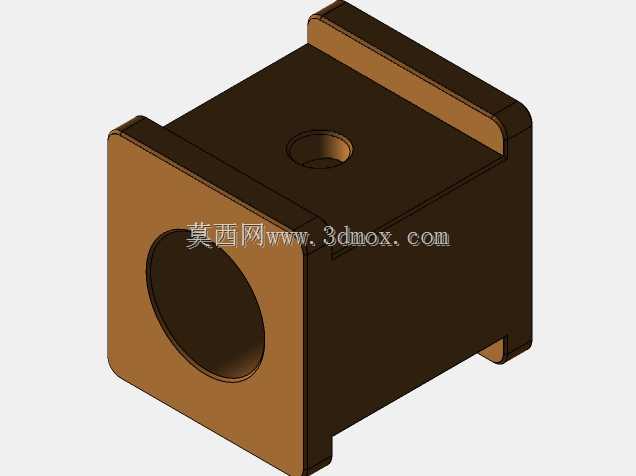

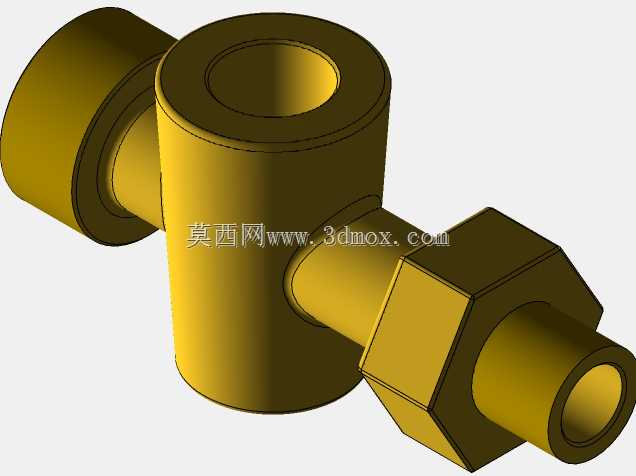

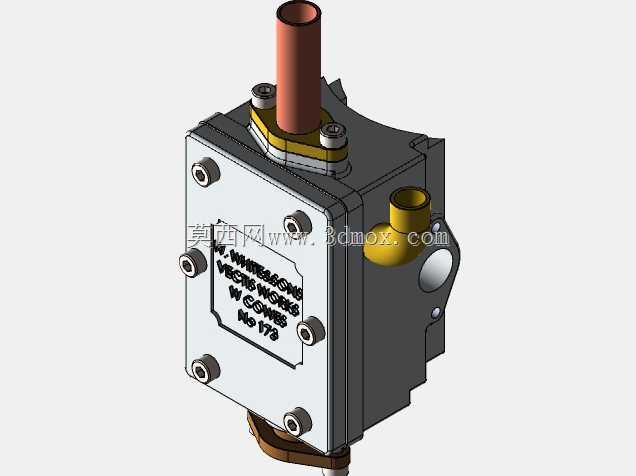

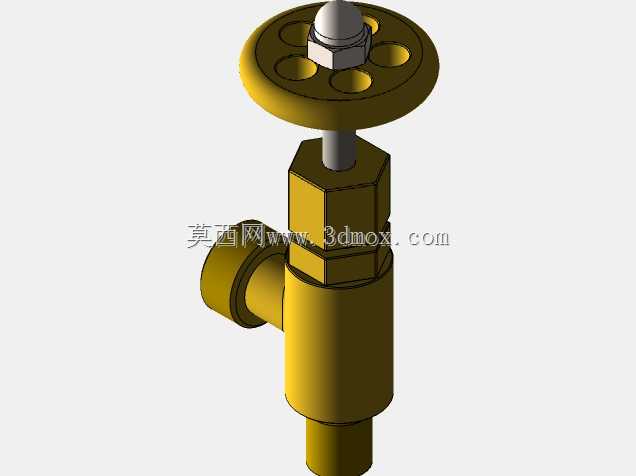

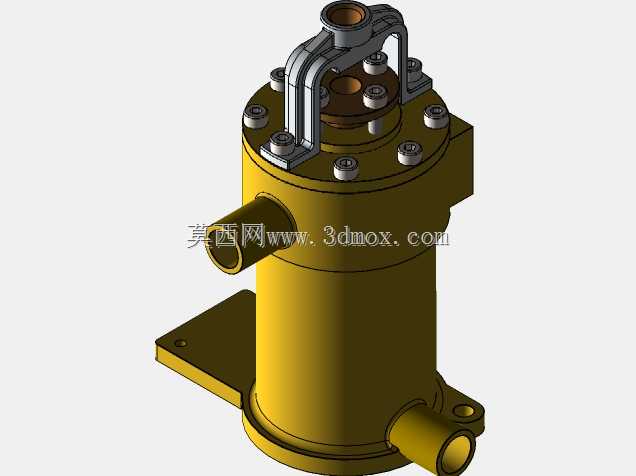

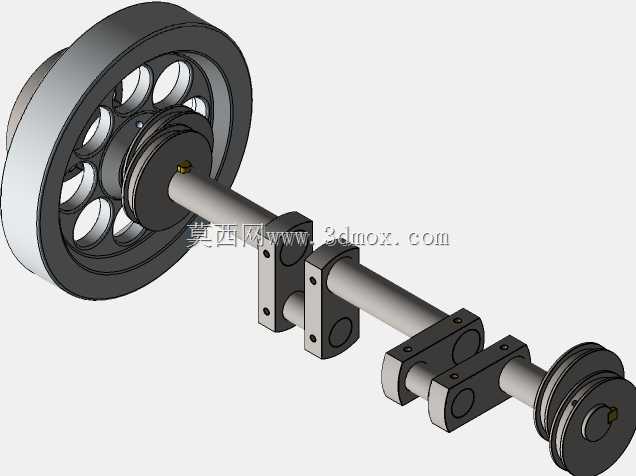

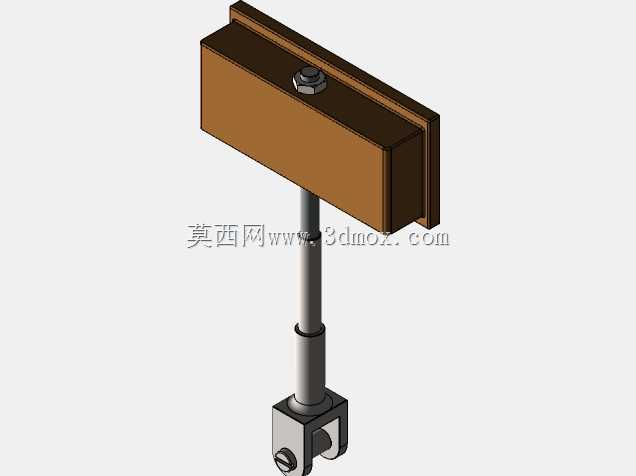

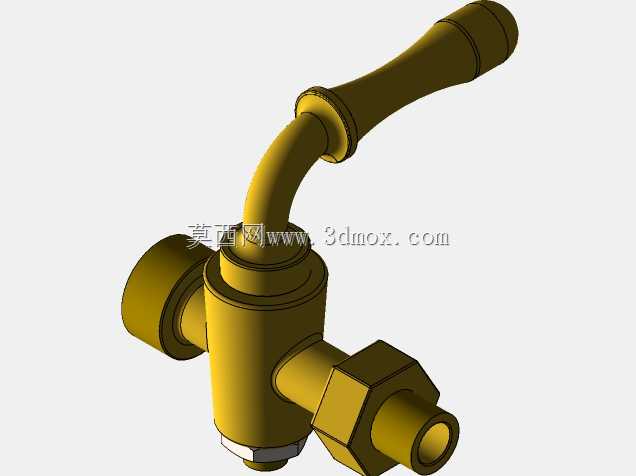

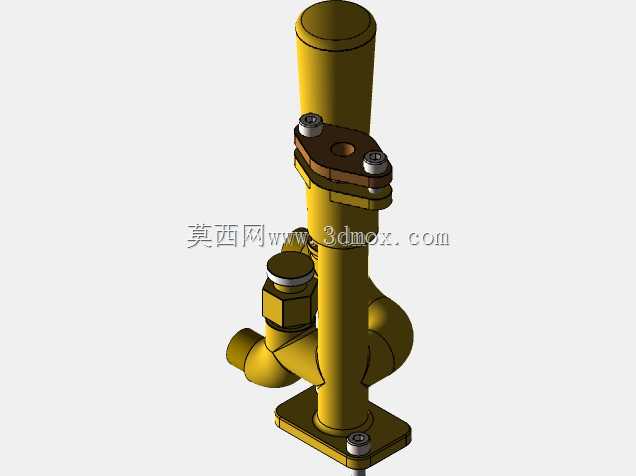

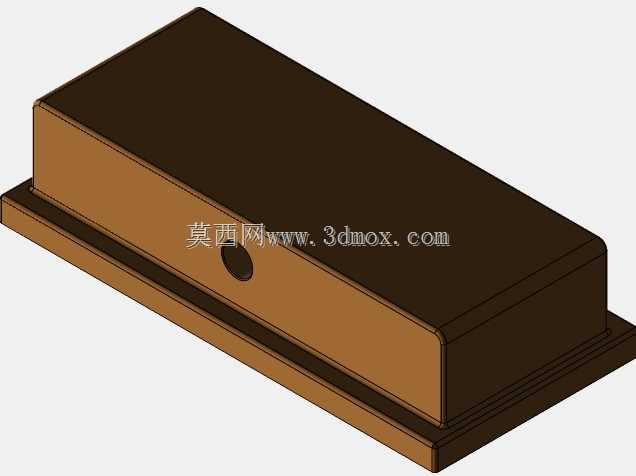

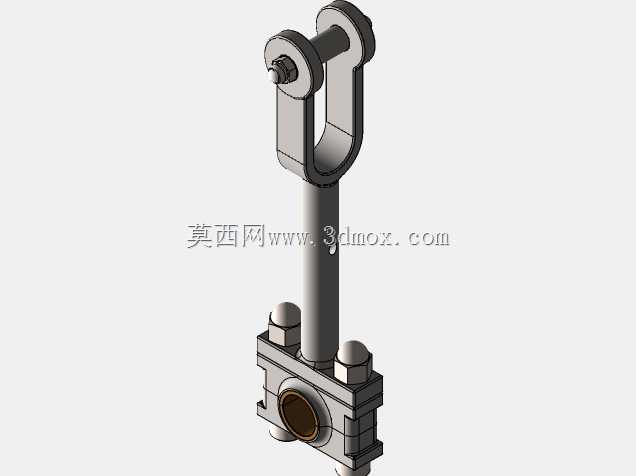

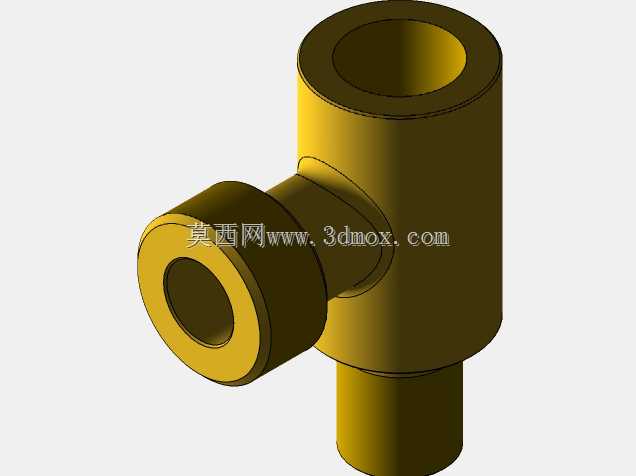

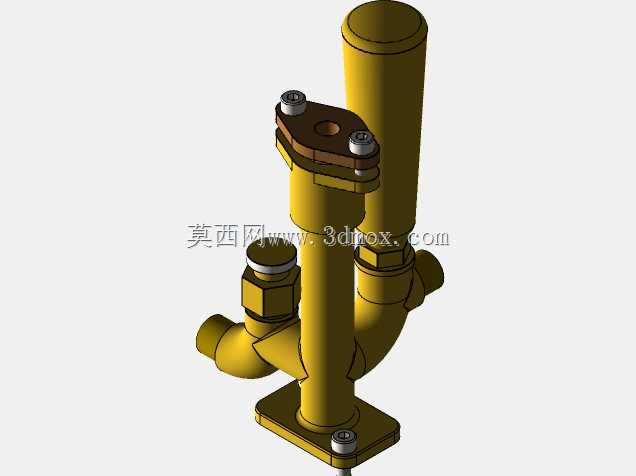

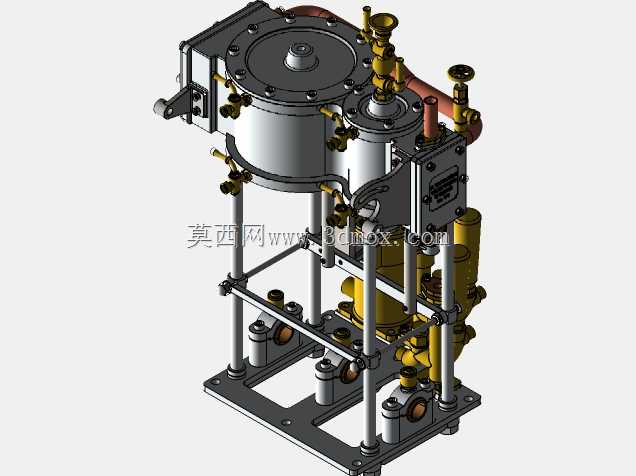

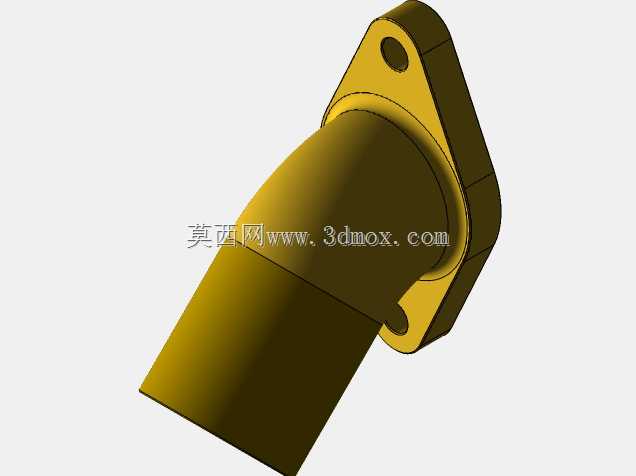

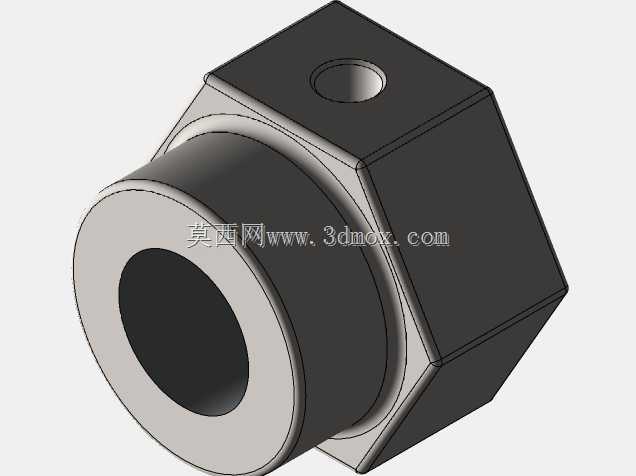

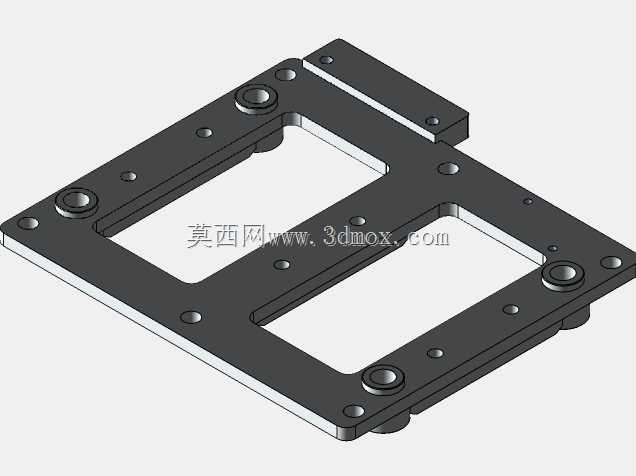

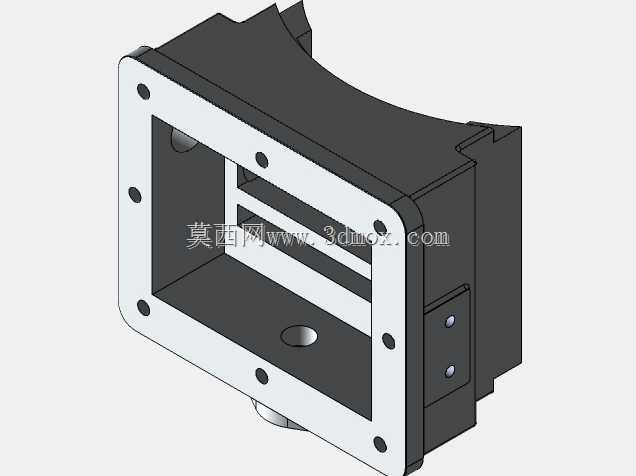

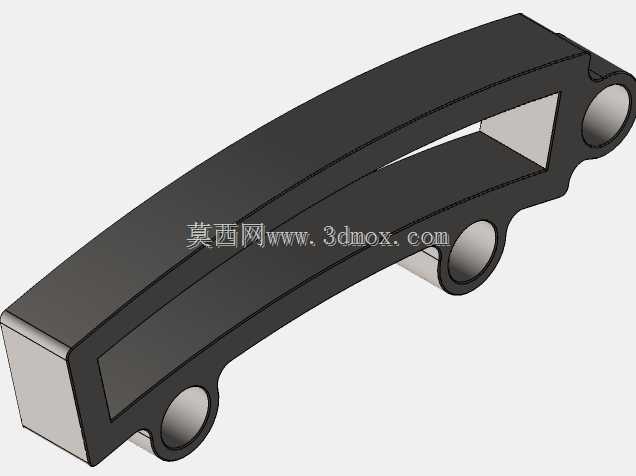

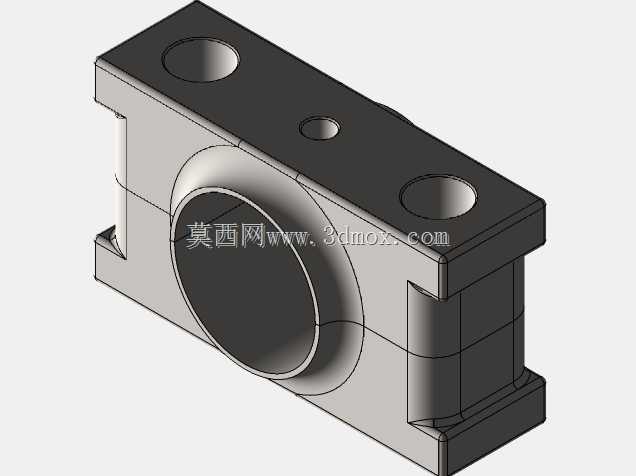

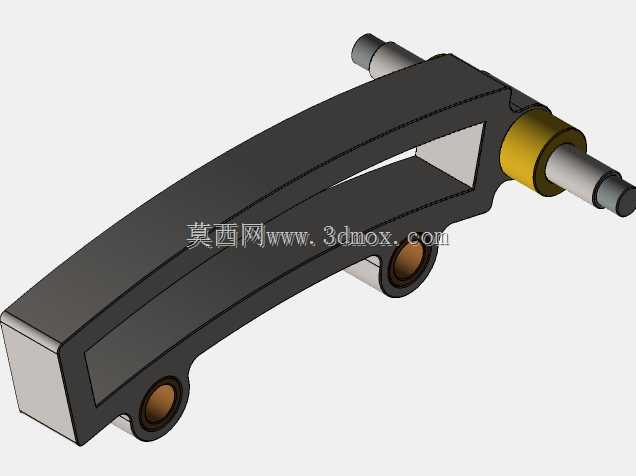

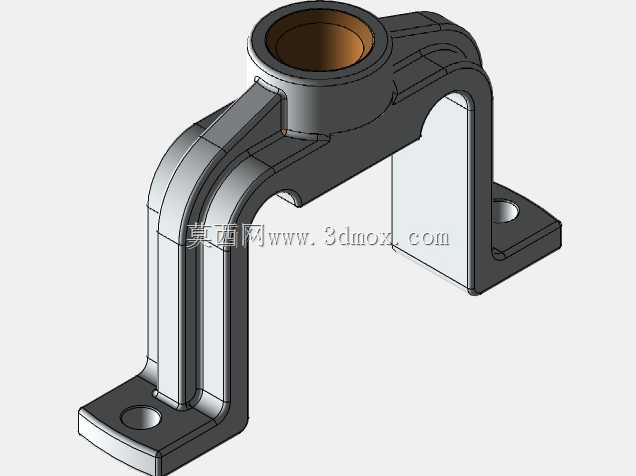

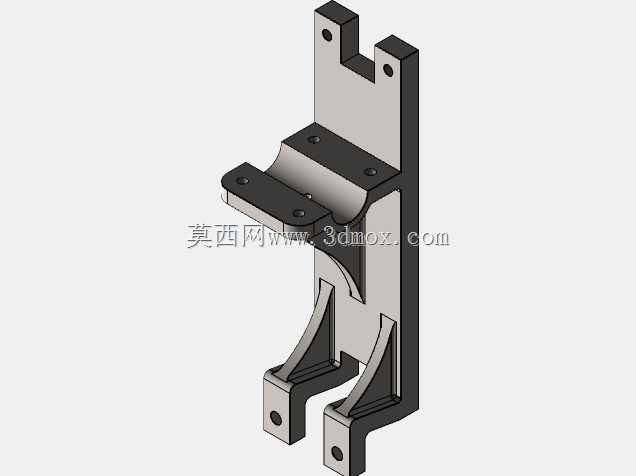

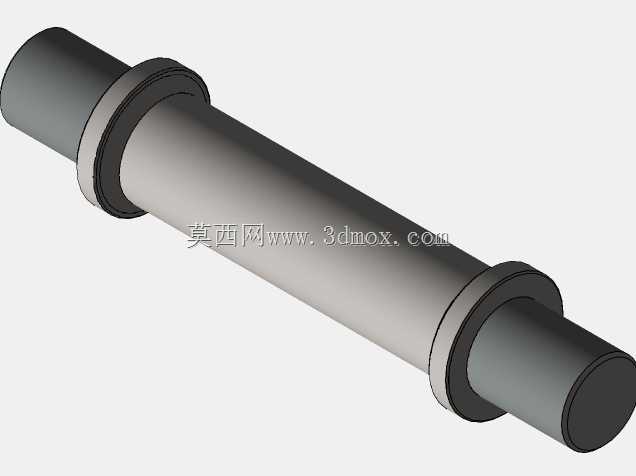

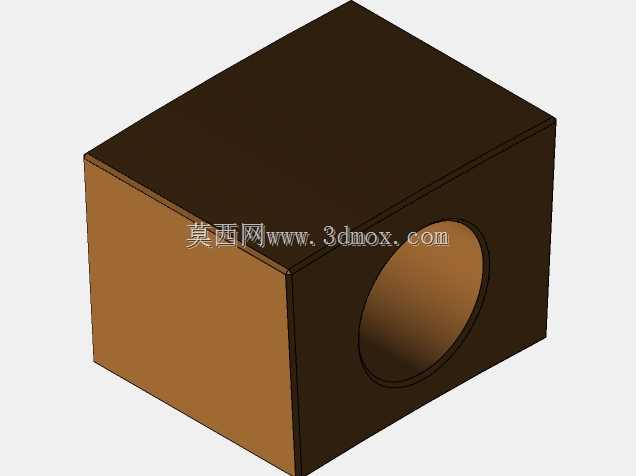

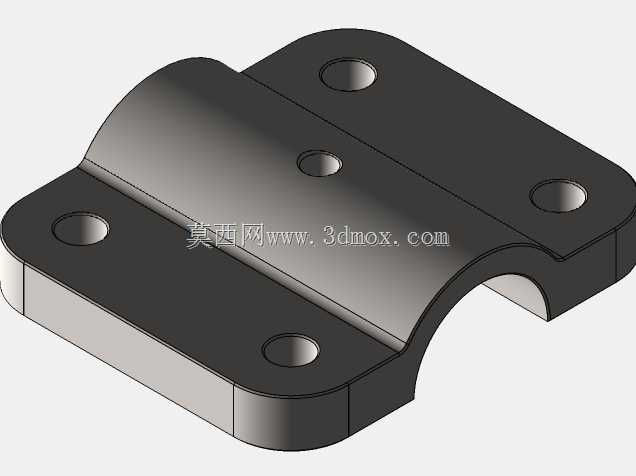

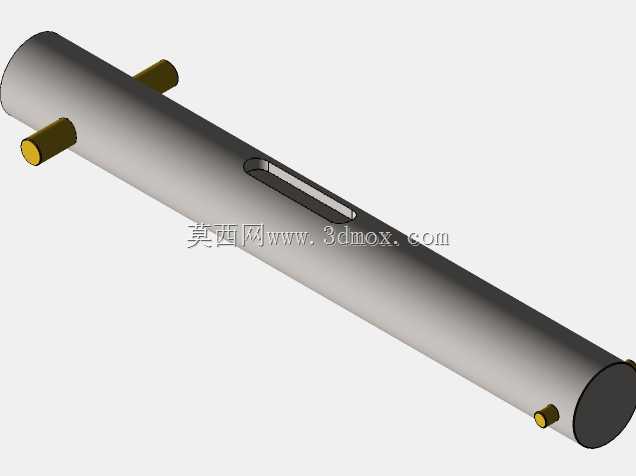

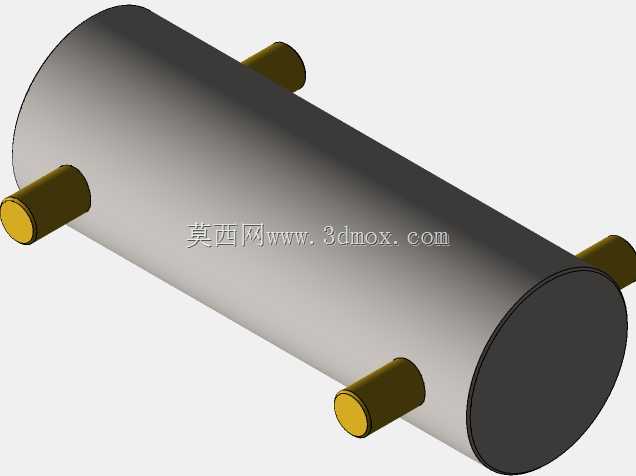

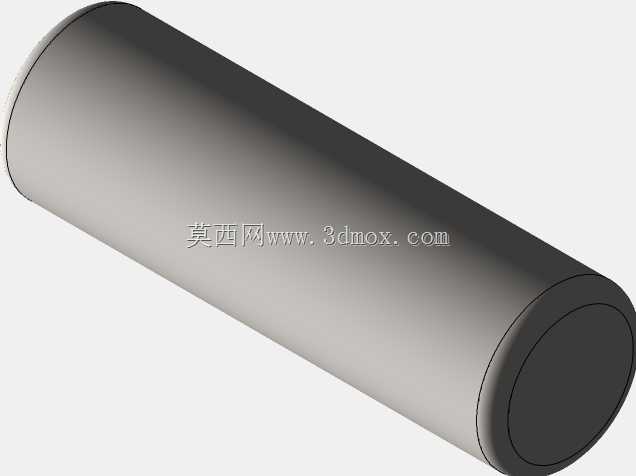

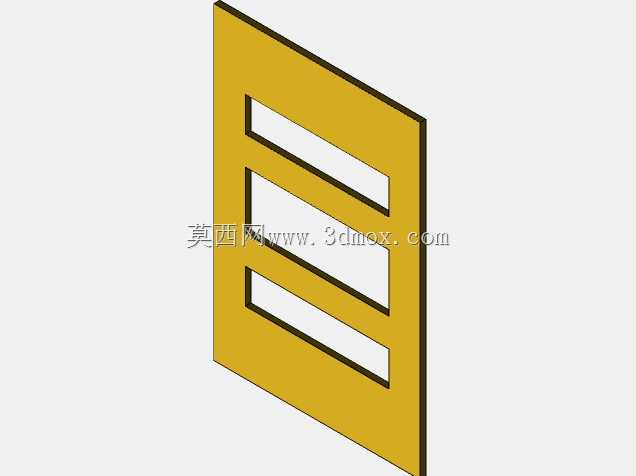

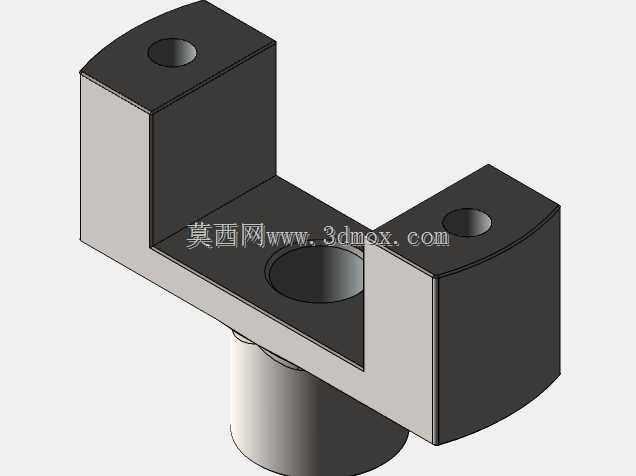

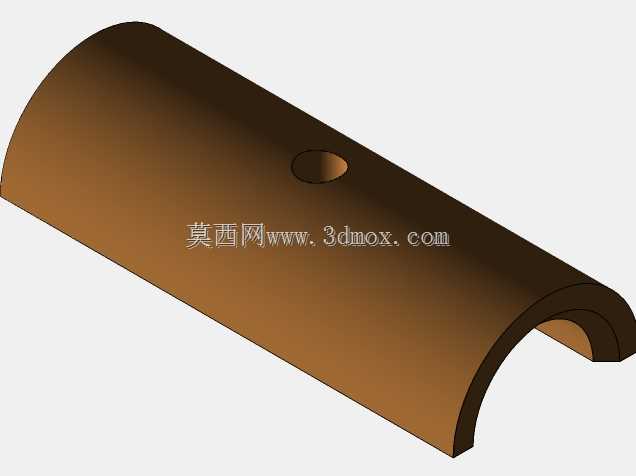

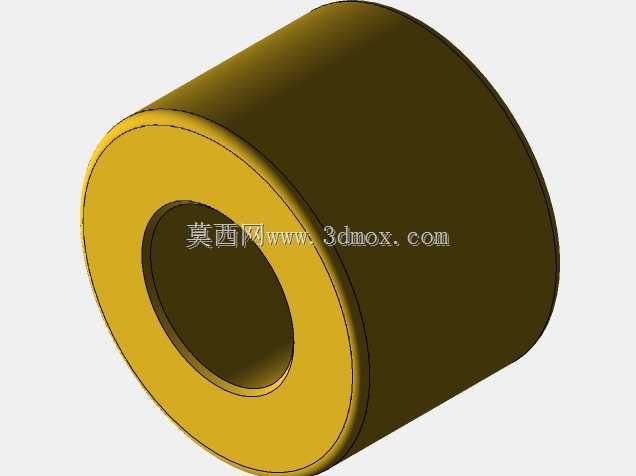

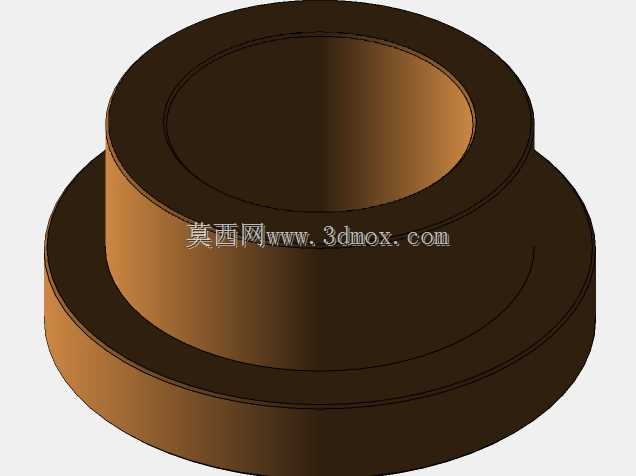

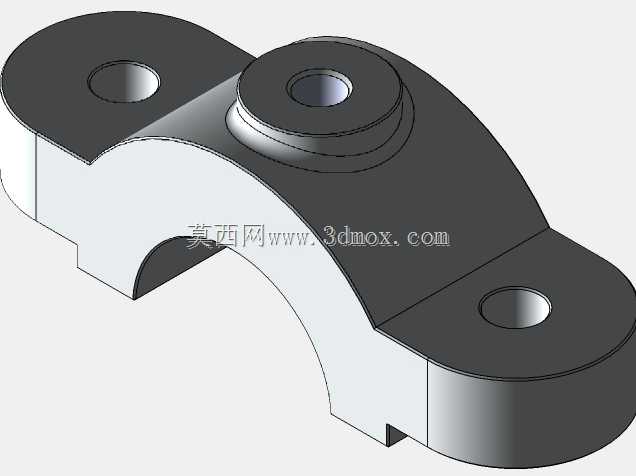

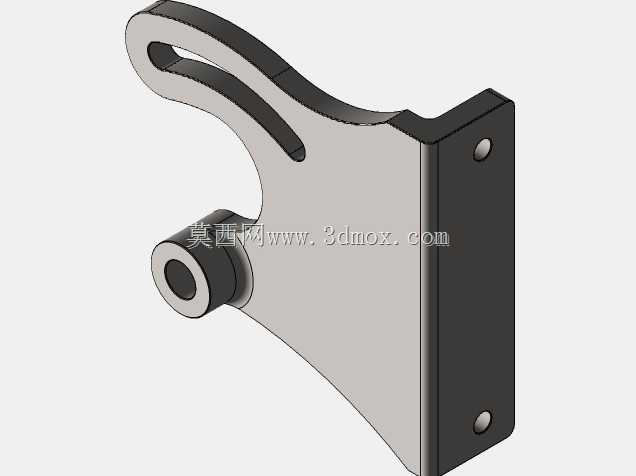

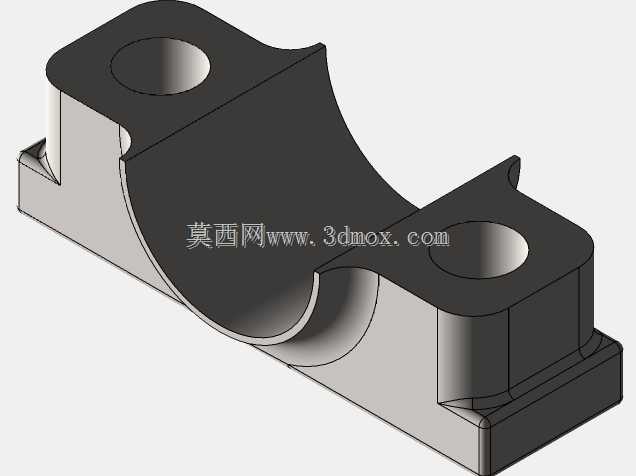

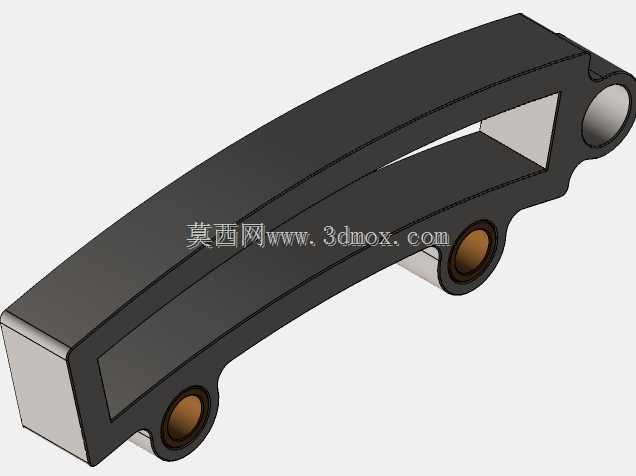

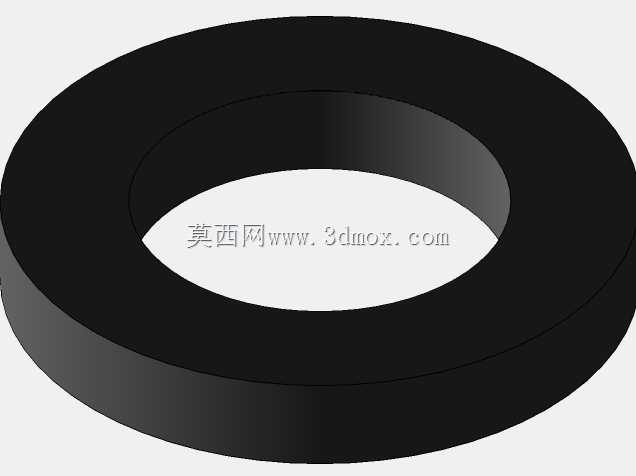

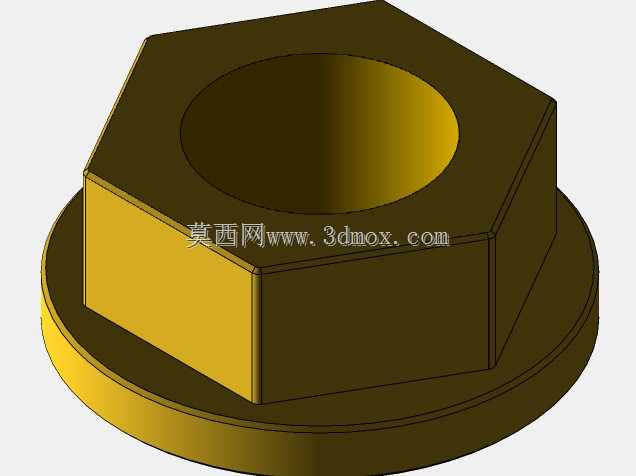

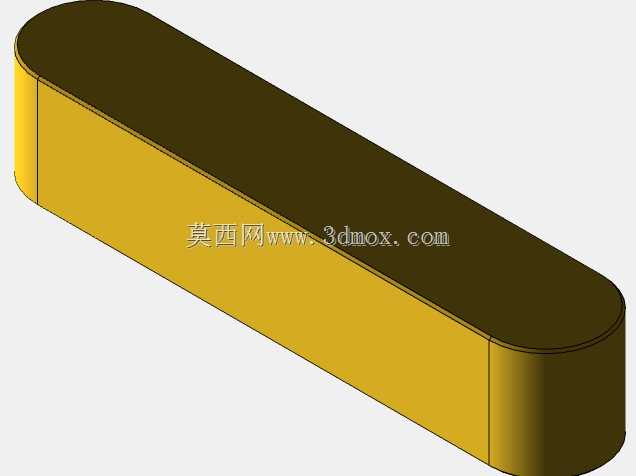

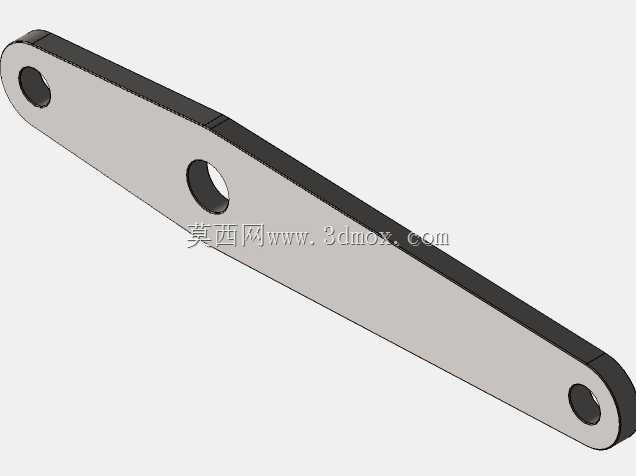

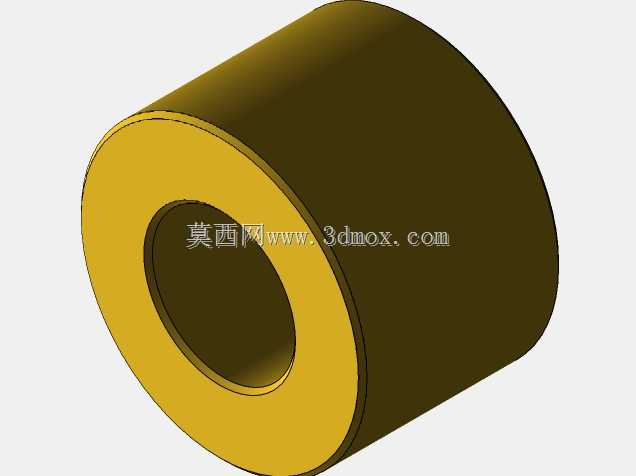

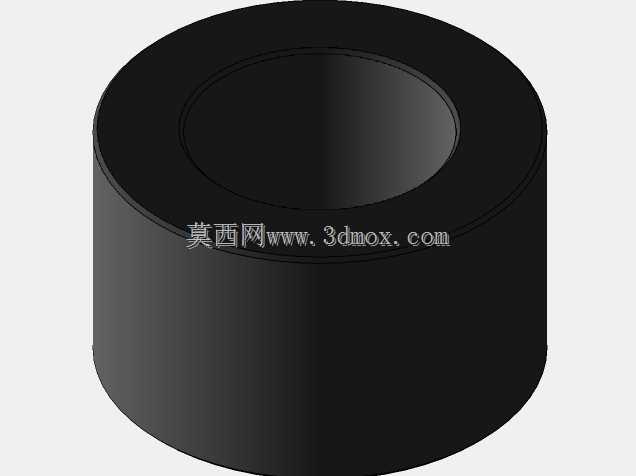

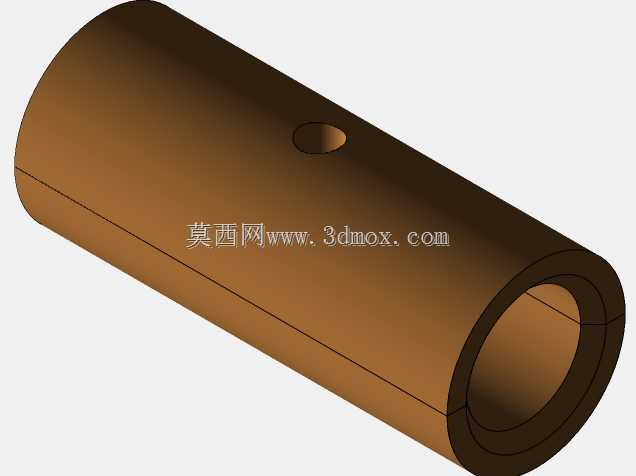

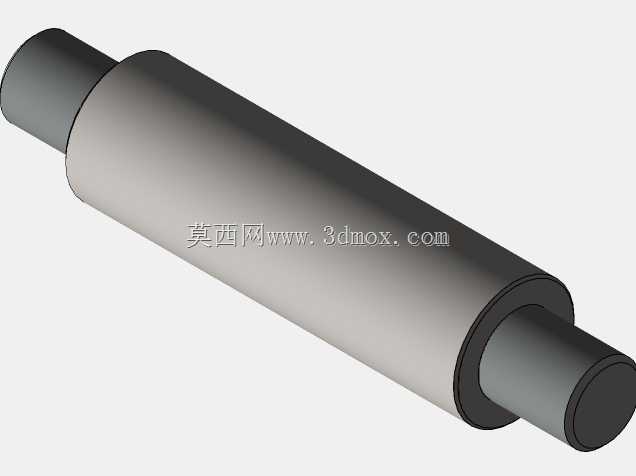

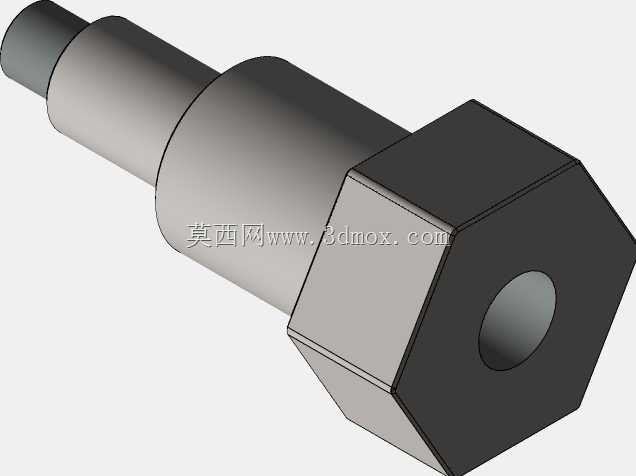

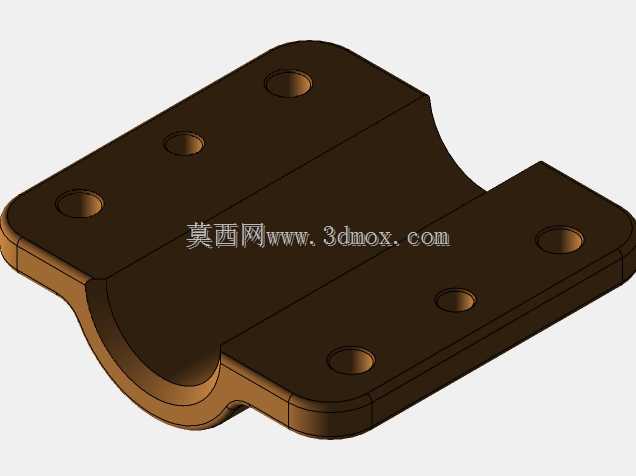

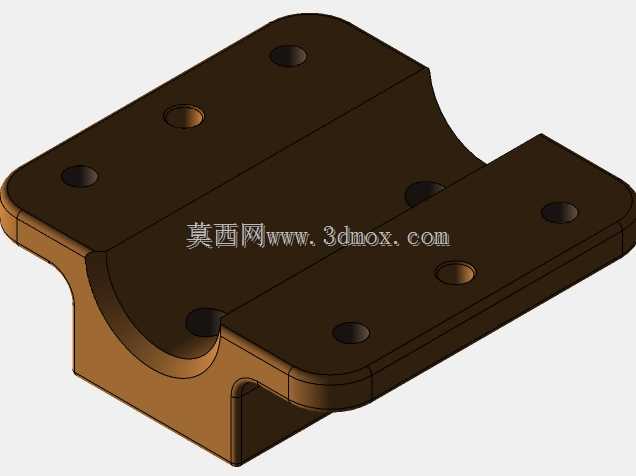

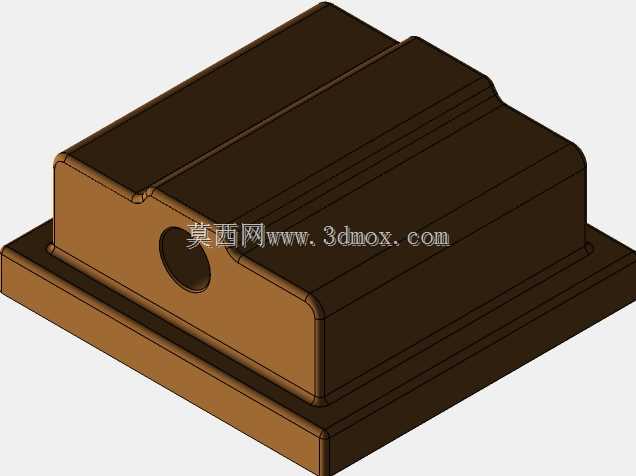

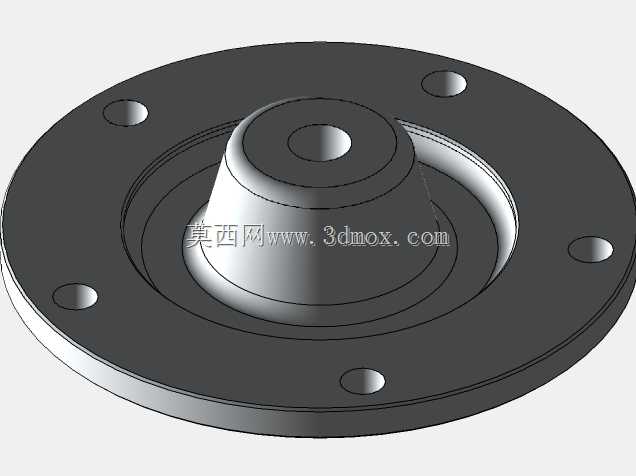

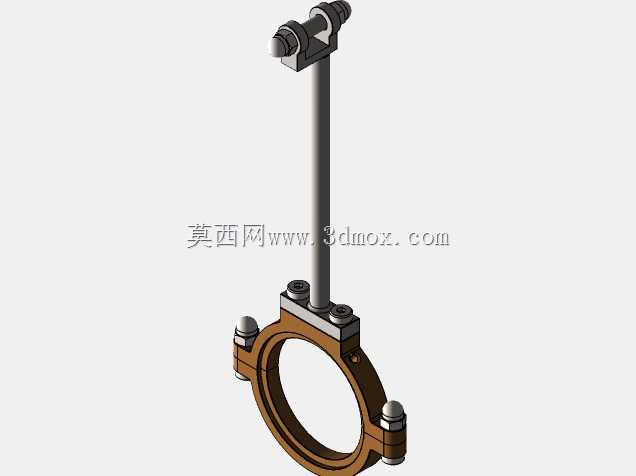

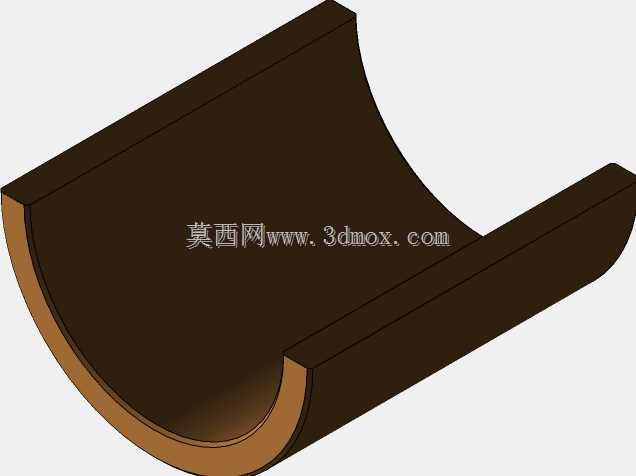

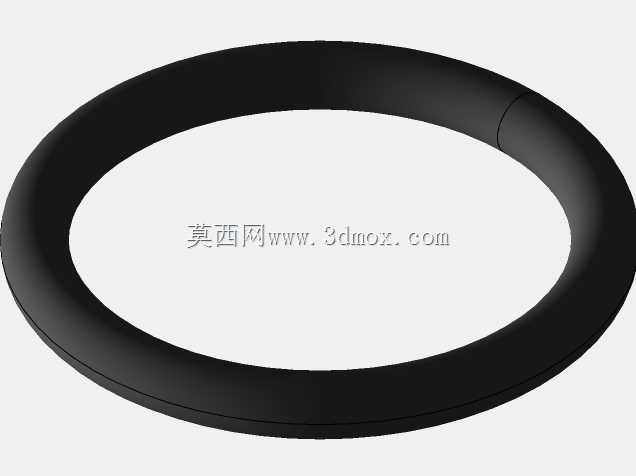

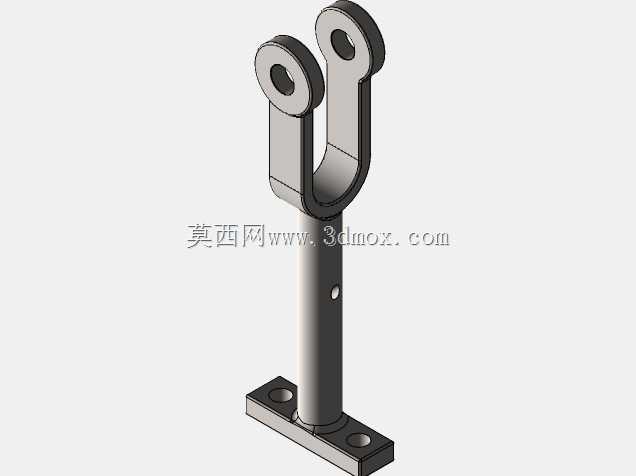

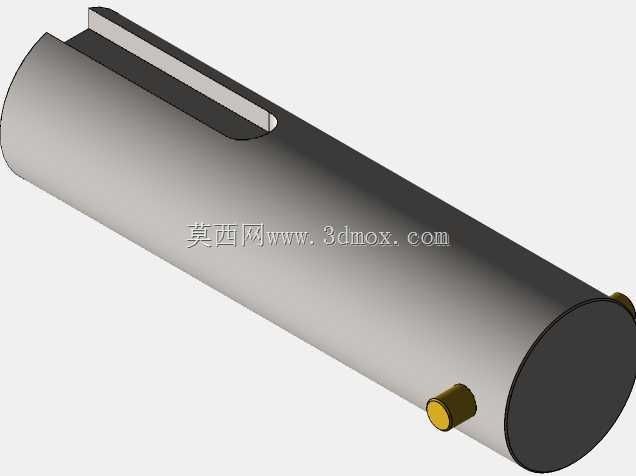

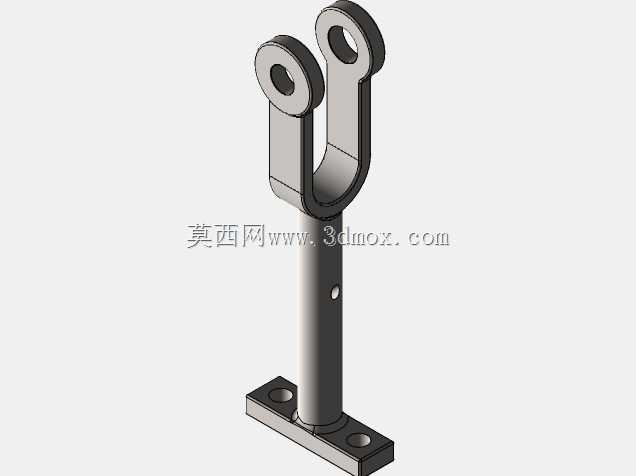

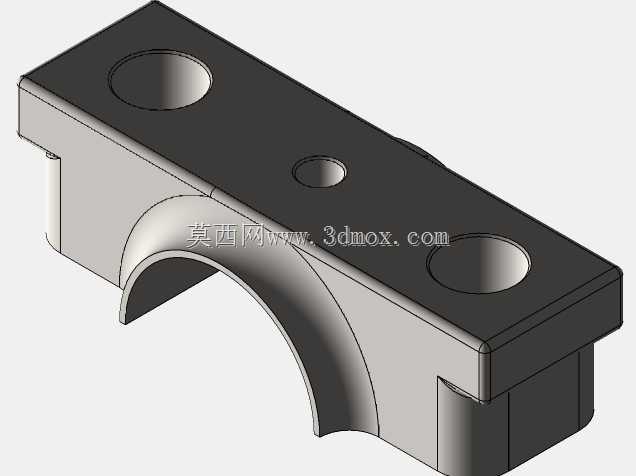

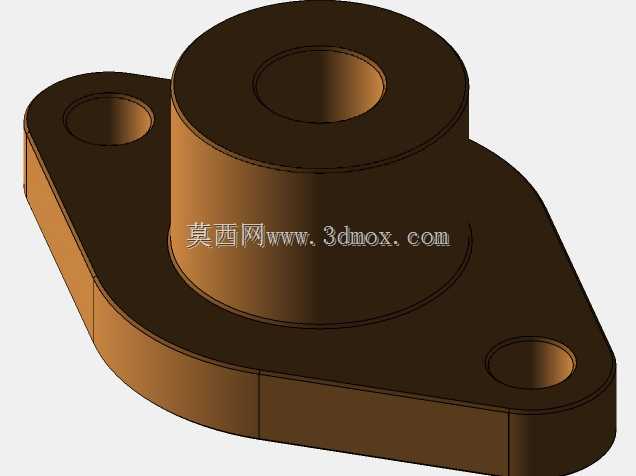

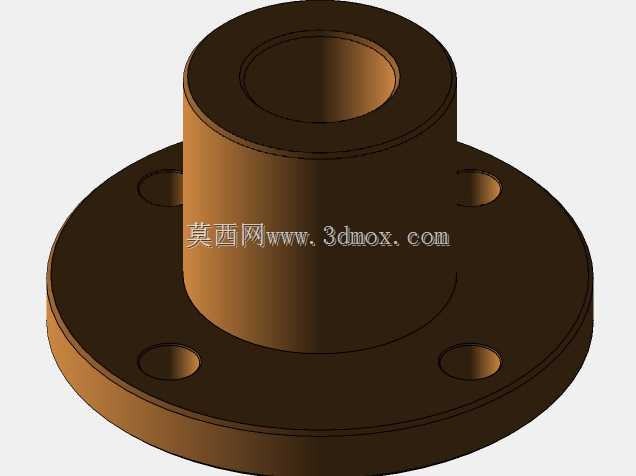

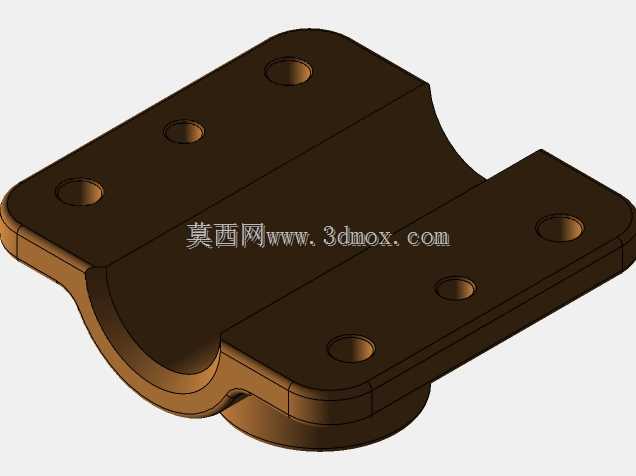

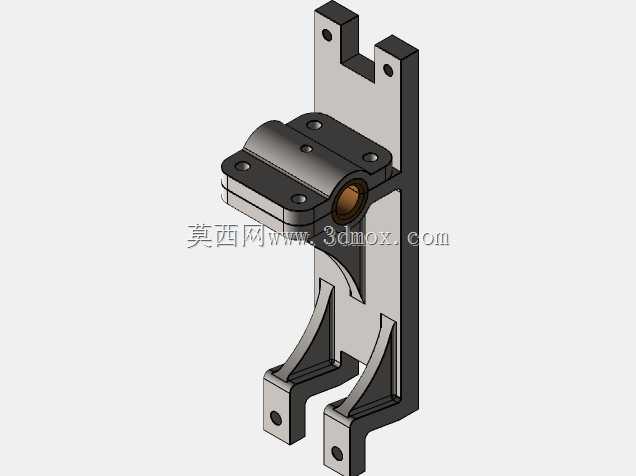

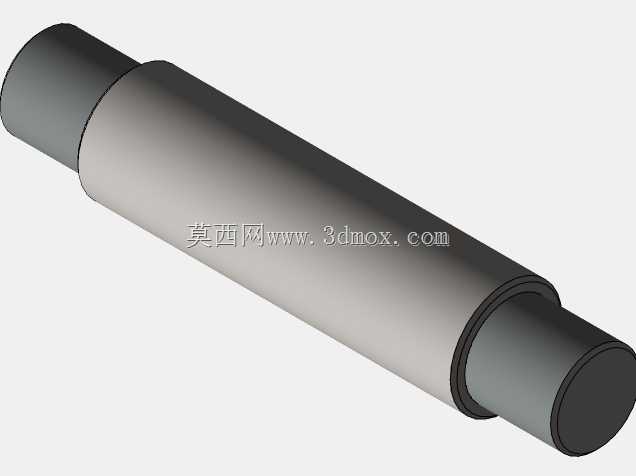

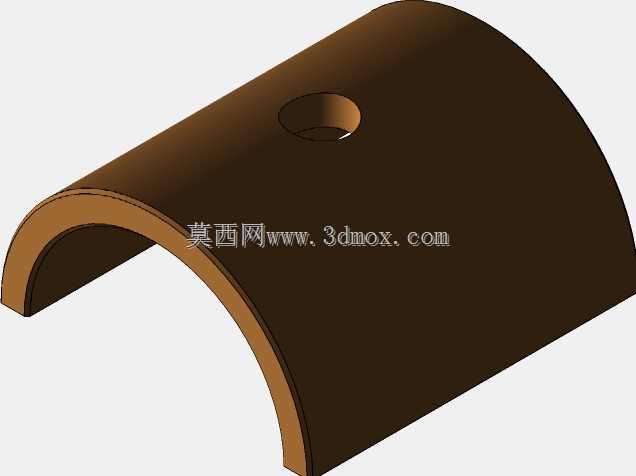

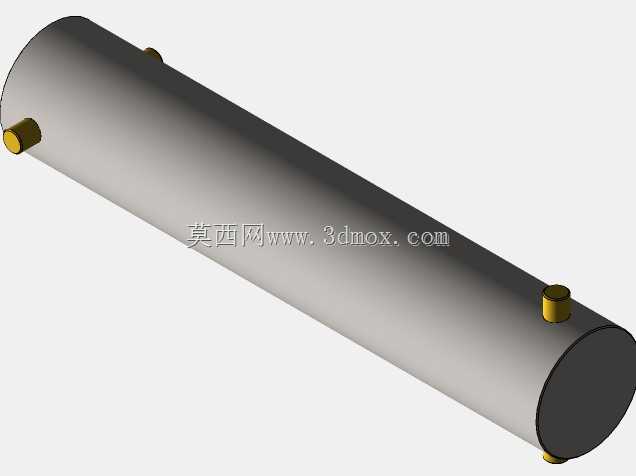

　　不需要额外浇筑大型混凝土地基，放置在平整木质或金属台面上即可完成固定。建模过程中首先梳理蒸汽流路：顶部锅炉输出的高压蒸汽经过截止阀、调速器、进汽管路依次分配到两个气缸，缸体侧面配置的滑阀机构由曲轴端偏心轮驱动，精准控制进汽、排汽时序，所有黄铜材质的阀件、管路接头都按照真实管螺纹连接逻辑绘制，弯头、三通、填料函压盖的细节完整还原，没有出现管路穿模、阀件方向错位的问题。机架部分采用四根竖直立柱配合多层横向支撑板搭建，上层承托气缸与阀组总成，中层布置十字头导向滑道，下层安装曲轴、飞轮与凸轮组件，底座四周设置支脚，支脚底面预留安装孔位，可直接通过螺栓固定在演示台架上；侧面大尺寸飞轮负责储存曲轴转动惯量，抵消活塞往复运动的扭矩波动，

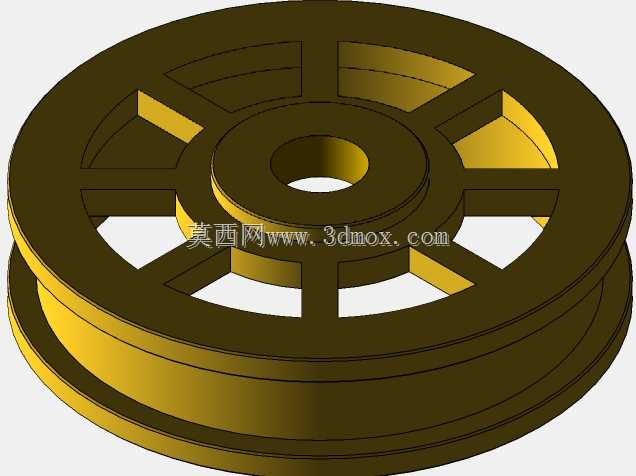

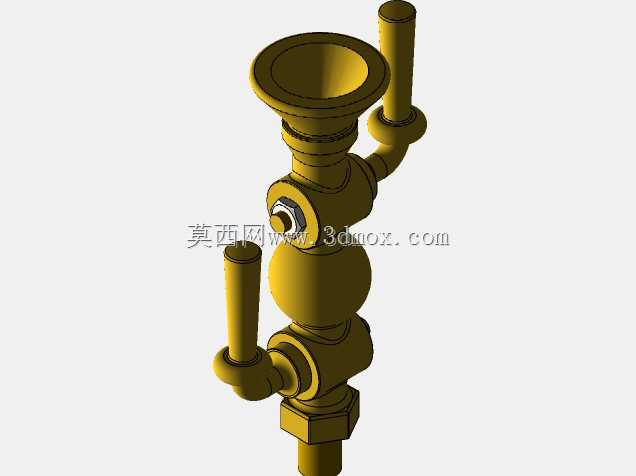

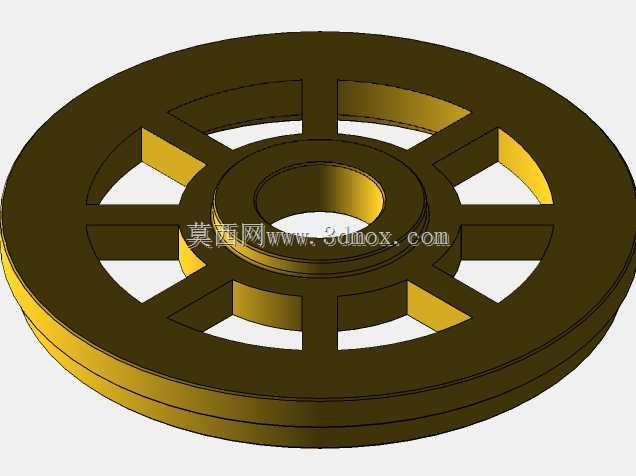

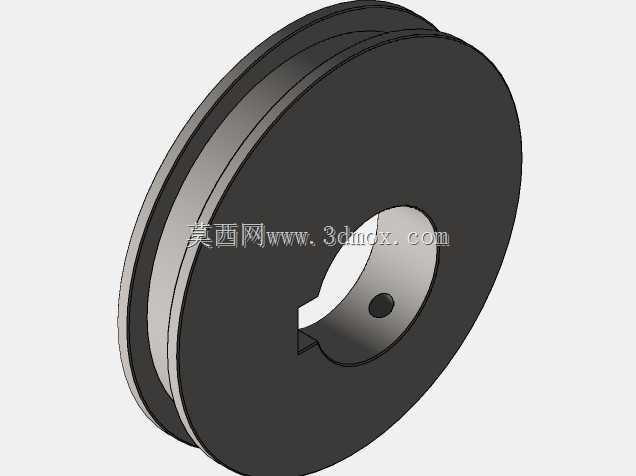

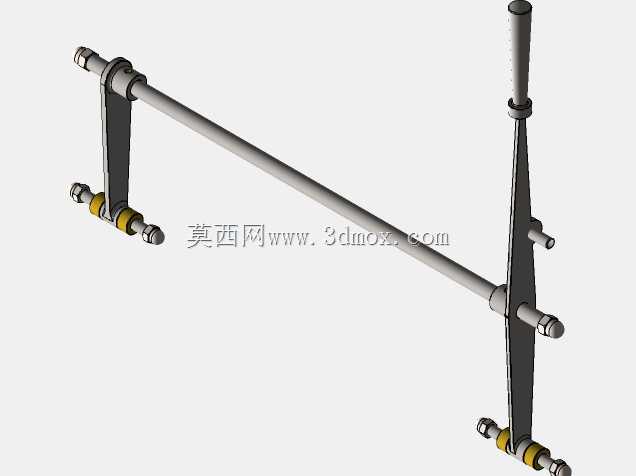

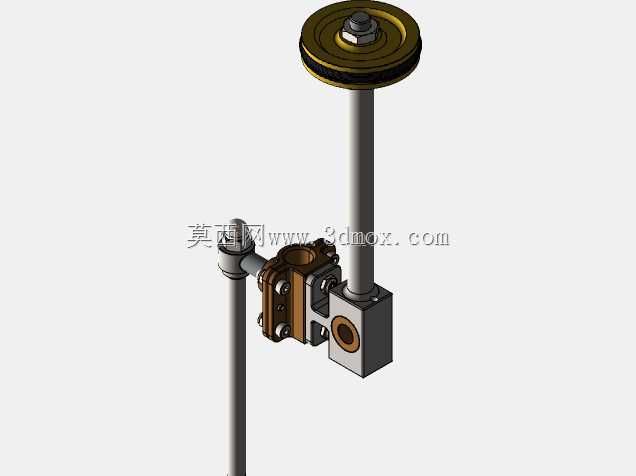

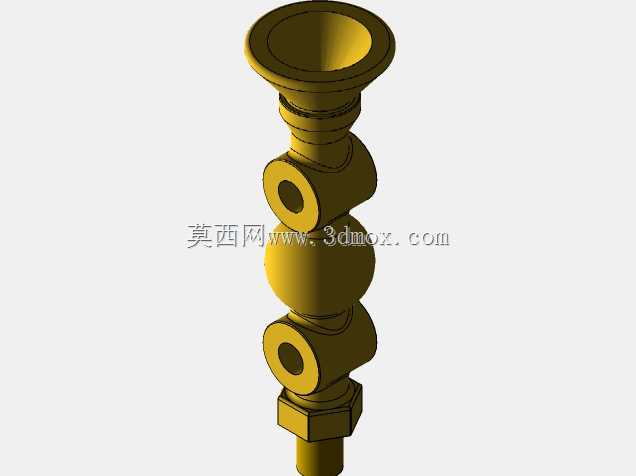

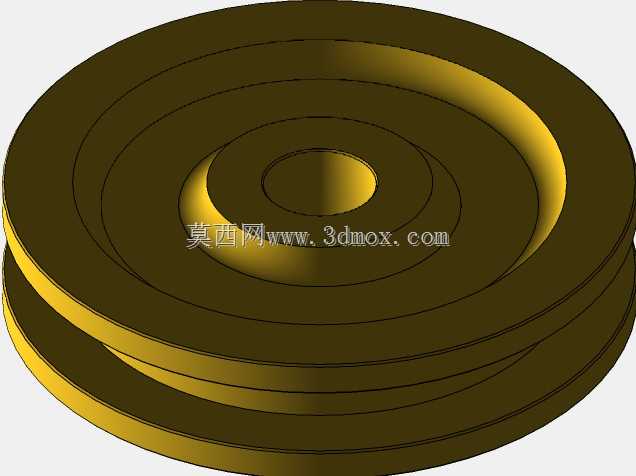

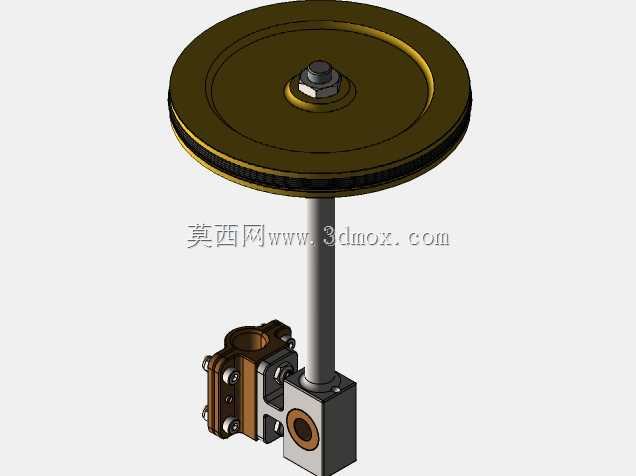

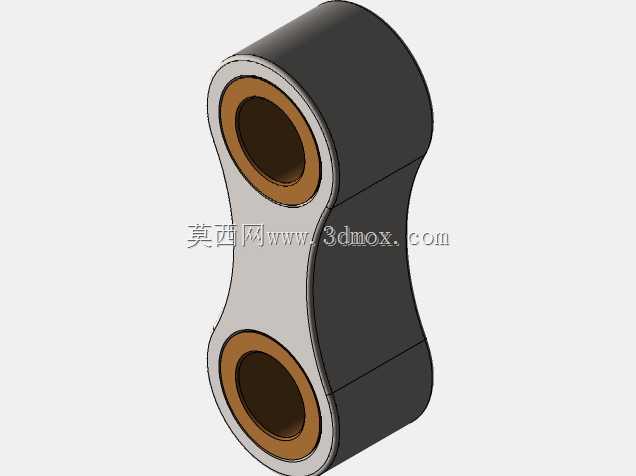

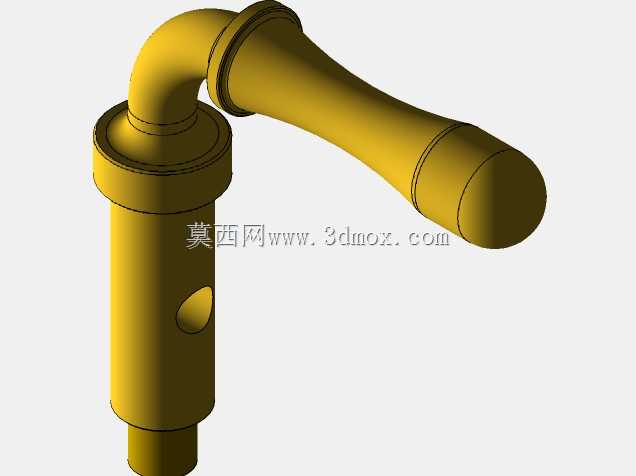

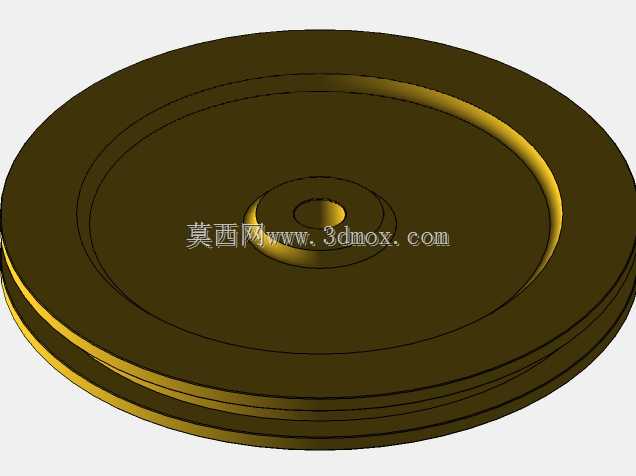

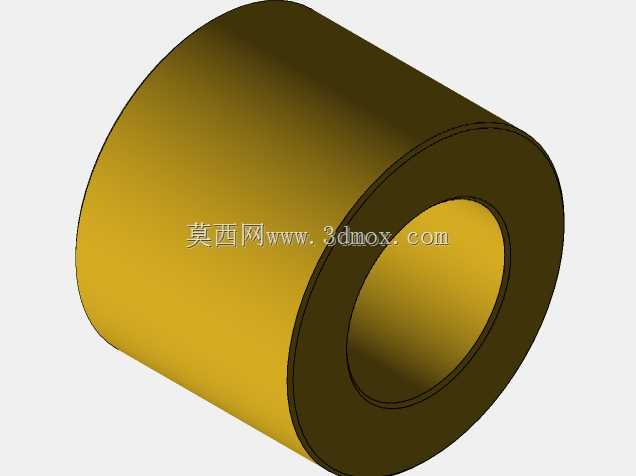

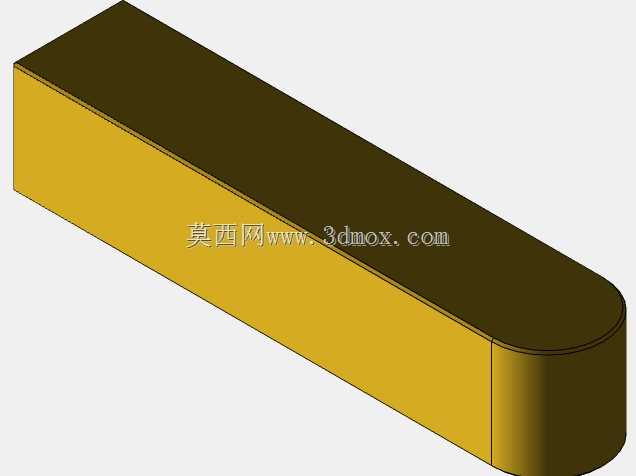

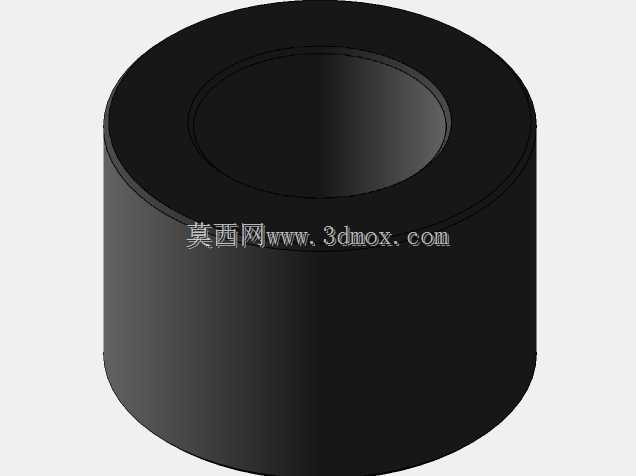

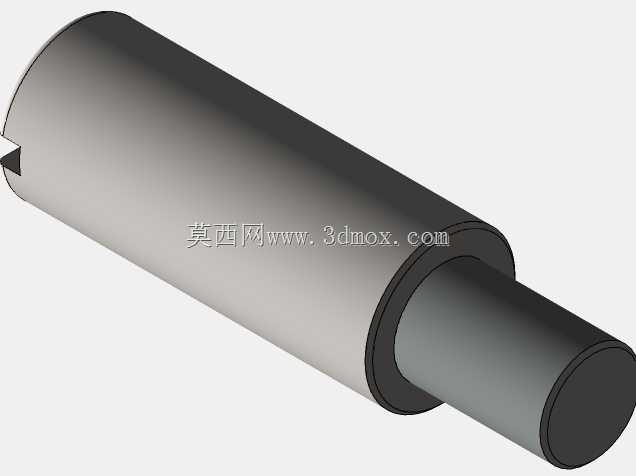

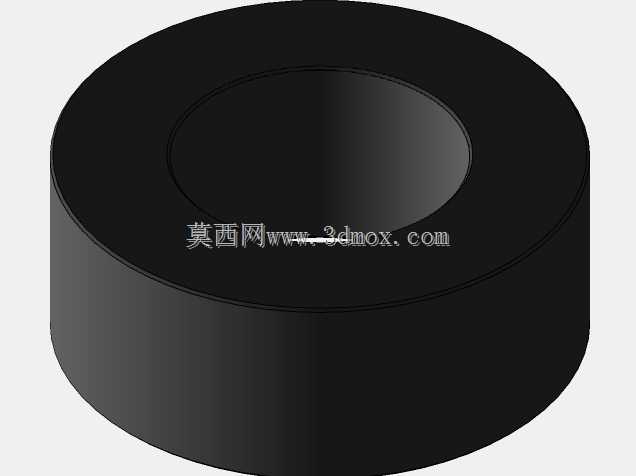

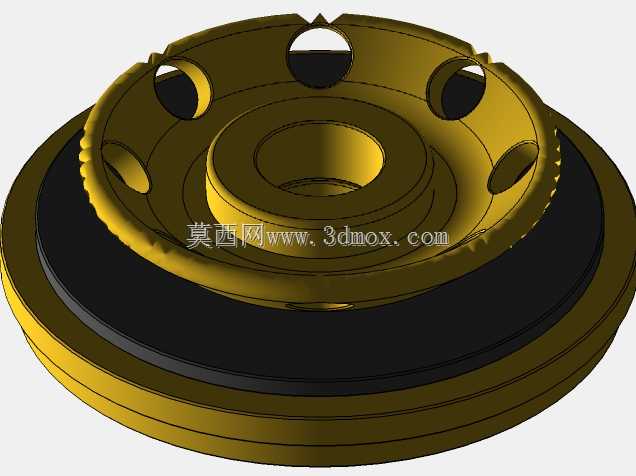

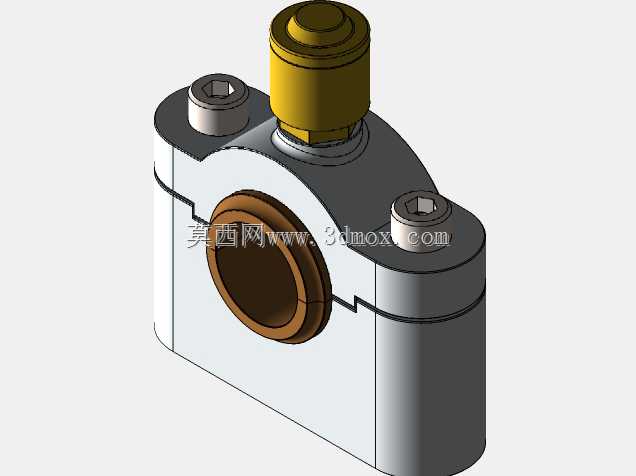

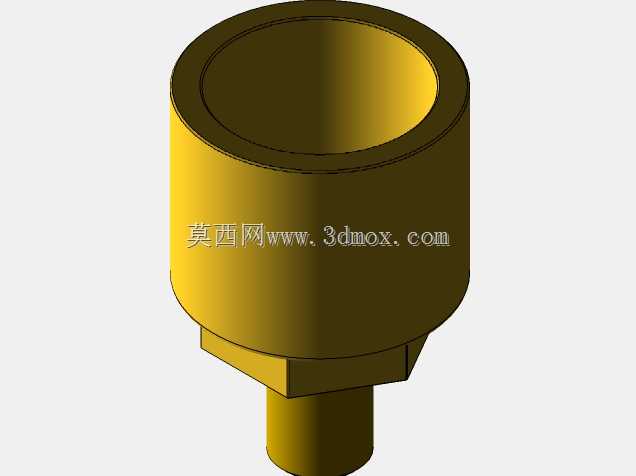

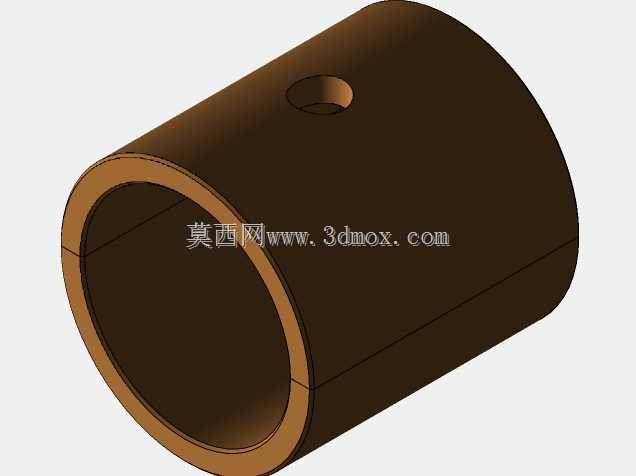

　　让整机运转转速保持平稳，飞轮端配套的小带轮可向外输出动力，连接发电机、小型水泵或者演示负载。外形尺寸按照台式设备边界控制，整机高度控制在台面可容纳的范围内，底座长宽预留足够的操作空间，侧面突出的操纵手柄、压力表、注油杯都没有超出底座投影过多，避免日常搬运、陈列时发生磕碰。设计时特意区分了不同部件的材质表现：气缸、机架、飞轮采用铸铁与钢材的金属质感，管路、阀门、装饰件采用黄铜材质，底座支脚、操作手轮做了防滑纹理处理，所有运动副的配合间隙都按照真实装配关系预留，活塞与缸体、连杆与曲柄销、阀杆与填料函之间的配合位置清晰可查，既可以作为蒸汽动力原理的教学演示载体，也能为小型复古动力装置的改装、3D打印制作、精密机加工提供完整的结构参考，帮助结构设计者快速理解复合蒸汽机的配气逻辑、传动布局与立式机架的承重设计思路，规避管路干涉、运动件行程碰撞、重心偏置等常见设计问题。
