数控等离子切割机管道旋转工装

　　这套回转工装主要服务于管道类工件的等离子切割工序，在管材下料、坡口制备、相贯线开孔以及异形管口成型场景中承担工件装夹与周向旋转任务。现场加工长圆管时，普通平板切割机只能沿平面轨迹走刀，遇到环缝切断、管壁开孔、斜口坡口等工序就需要人工反复转动管材，既难以保证切口周向位置精度，也容易因管材自重产生偏心晃动。该附件通过两侧环形支承架跨接在切割工位上方，管道从环形框架中心穿过，由驱动机构带动管材绕自身轴线连续回转，割炬沿轴向或径向配合走刀，即可完成相贯口、马鞍形切口、环向分段切断等加工。

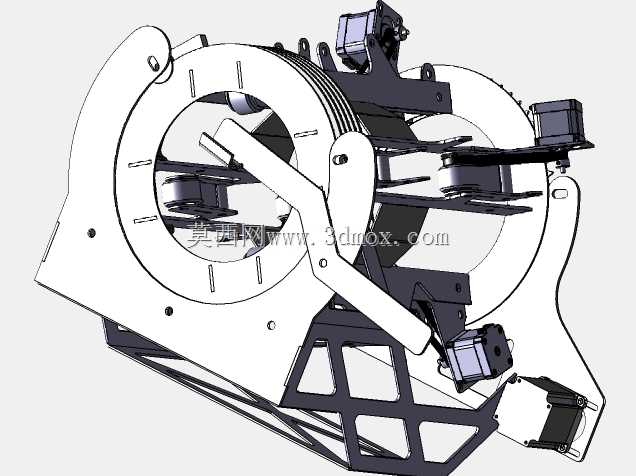

　　从结构布局看，整套装置采用双侧板环抱式框架，左右两块大尺寸环形立板作为主要承力构件，板体上加工有周向均布的刻度槽与定位孔，用于标记回转角度、安装辅助支承件。环形立板之间通过横向连杆和底部桁架式支撑连接，底部框架采用三角形镂空筋格布置，在控制整体重量的同时提升抗扭刚度，避免管道装夹后框架中部下挠。侧板外侧预留电机安装座，步进电机通过传动件驱动回转承载部件转动，多个电机点位分别对应旋转驱动、压紧调节或辅助进给动作，实际选型时可根据管材最大重量和切割转速匹配扭矩。

　　设计思路上优先考虑了管道加工的对中需求。环形框架的中心通孔构成主要安装边界，管材贯穿后由可调压紧机构贴合管壁，适应一定范围内的管径变化；框架开口侧设置操作手柄，方便人工开合压紧、调整工件初始相位。工程建模时需要重点校核环形立板的内径与现场最大管外径的间隙，底部支撑腿的跨距要落在切割机工作台面的安装孔位范围内，整机高度不能干涉割炬升降行程，横向宽度还要预留拖链、线缆和除尘风道的走位空间。侧板与底部桁架的连接面建议设置定位销孔，保证两侧环板同轴度，否则管道旋转时会出现径向跳动，直接影响切口质量。

　　实际使用中，该类回转附件常配合数控系统实现轴联动：管材回转角度与割炬直线进给同步，就能在管壁上切割出正交、斜交或偏心相贯孔，适用于钢结构管桁架、暖通管道、压力容器接管和工程机械管件的预制。模型呈现的框架式结构也便于改造，可在环板上加装滚轮托架、定心卡盘或随动支撑，以适配薄壁管防变形、重型管承重等不同工况。对于结构设计人员而言，建模时应把回转中心高、驱动端连接法兰、压紧臂行程和底座安装尺寸作为关键边界逐一核对，确保附件既能挂接在现有切割设备上，又能为上下料留出操作空间。
