1立方热水除油冷却洗涤槽设备

　　该套洗涤槽设备面向机加工车间的工序间处理场景搭建，槽体有效盛水容积按1立方米热水工况设计，核心承担两类生产任务：一是对经过车削、铣削、磨削加工后的机床零部件进行表面除油清洗，冲除工件表面附着的切削液、防锈油与金属碎屑；二是可作为工序间水冷工位，对完成热处理或高温加工的小型机件进行浸没式冷却，适配CA6140车床配套加工件的批量后处理需求。

　　从整体布局来看，设备采用分层式结构设计，下部为型钢焊接成型的支撑机架，机架主体采用矩形钢管拼焊，底部配置可调式脚杯，安装时可通过脚杯调节整体水平度，抵消车间地面的平整度误差，机架四周预留检修空间，所有管路、动力泵体均悬空布置在机架层间，既避免地面积水侵蚀部件，也方便运维人员拆解更换阀件与泵体。槽体本体安置在机架上方，采用箱型焊接结构，槽内壁做圆角过渡处理，避免清洗过程中油污、铁屑在边角淤积，槽体一侧设置倾斜投料导向区，方便操作人员将工件平稳放入槽内，减少工件入水时的热水飞溅。

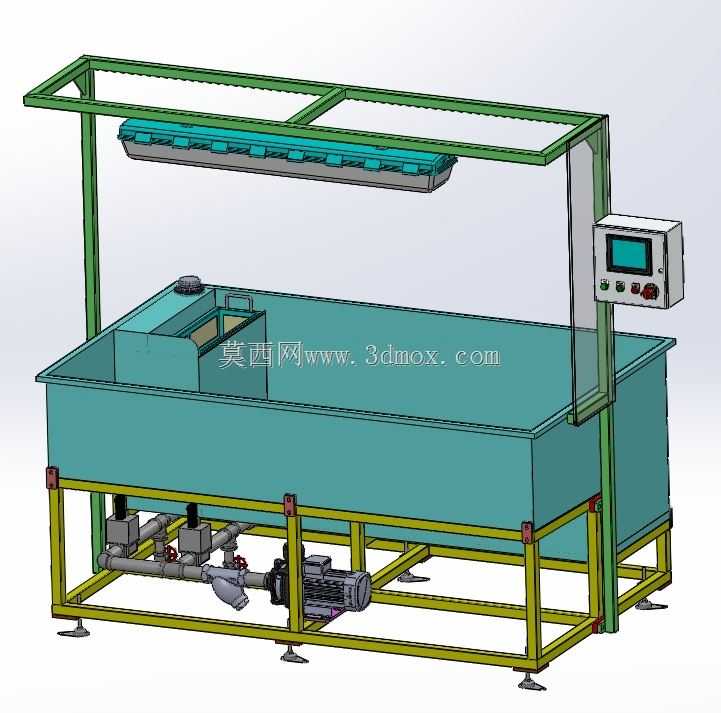

　　槽体上方架设门式防护框架，框架顶部横向安装长条式照明灯具，光线可直接覆盖槽内作业区域，即使在车间照明不足的夜班工况下，操作人员也能清晰观察槽内工件的清洗状态；框架侧端挂载独立控制箱，箱体内置运行控制元件，面板配置显示屏与操作按钮、急停开关，控制箱采用悬臂式安装，角度可随操作站位调整，操作人员站在槽体侧边即可完成启停、工况参数查看操作，框架侧面还设置透明防护挡板，阻挡清洗过程中溅出的水滴，同时不遮挡作业视线。

　　槽体底部的管路系统按循环供水逻辑排布，配置离心泵作为水循环动力，泵体进出口串联控制阀门与过滤组件，管路采用硬管搭配弯头连接，所有接口处做密封处理，避免热水渗漏；管路末端设置喷射接口，可带动槽内热水形成定向流动，冲除工件表面附着的油污，过滤组件可拦截水中混杂的金属切屑，避免杂质进入泵体造成叶轮磨损。槽体顶部预留溢流与排污接口，长期使用后漂浮在水面的浮油可通过溢流口排出，槽底沉积的铁屑与污泥可通过排污阀彻底放空清理。

　　安装边界方面，整套设备的占地轮廓沿车间通道方向布置，机架支脚的落点间距经过匹配设计，无需额外做地基预埋，仅需将就位区域地面找平即可放置；设备上方的门式框架高度预留足够操作余量，工件吊装出入槽体时不会与顶部灯具发生干涉，控制箱的外伸距离控制在操作站位范围内，不会额外占用通道通行空间。结构建模过程中，槽体壁厚、型钢机架的承重跨度、泵组的安装底座位置均按实际焊接装配关系还原，管路的走向避让槽体支撑梁，检修位的阀门手柄朝向操作人员侧，完全贴合车间实际使用的装配逻辑。

　　实际使用时，热水在槽内维持设定温度，工件放入后通过水流冲刷完成除油，需要冷却的工件可直接静置在槽内，通过热水循环带走工件热量；整套设备将槽体、动力管路、照明防护、控制单元整合为一体，无需现场零散拼装管路与电气件，就位后接驳水电即可投入机加工生产线的辅助工序使用。
