半挂冷藏车侧门重载合页铰链结构

　　这类侧门铰链主要面向冷藏保温车厢、半挂厢式车、物流货箱以及需要频繁开启侧门的运输装备。实际装车时，它承担的不只是两块门板之间的转动连接，还要承受门体自重、密封条反力、行驶振动、装卸碰撞以及长期温差变形带来的复合载荷。冷藏车侧门通常较厚，内部夹有保温层，外蒙皮与内蒙皮之间需要保持平整密封，因此铰链不能按普通室内柜门合页的思路处理，而要兼顾承载、防腐、限位和安装可调性。

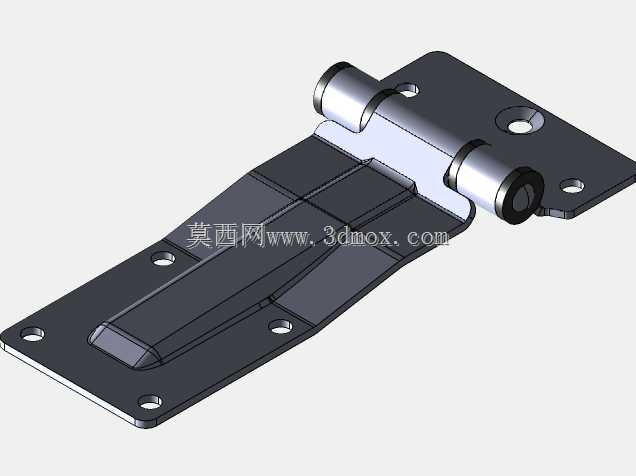

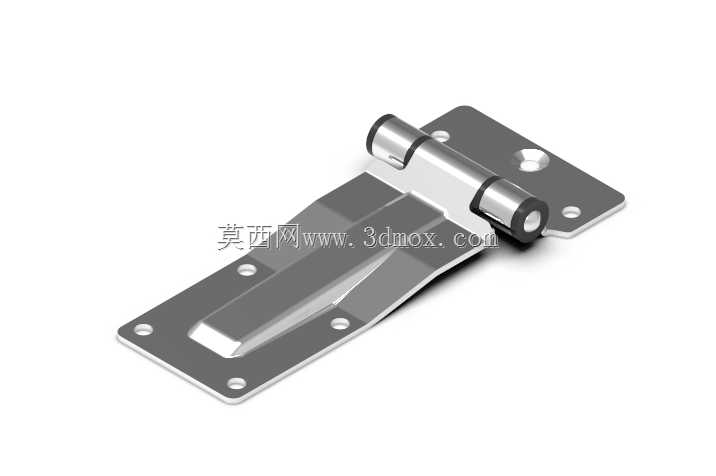

　　从结构上看，该铰链采用长条形加强页板与短页板组合。长页板沿门侧方向延伸，能够把集中载荷分散到更大的门板区域，避免局部螺钉孔在反复开关后被拉松或撕裂。页板上布置多个安装孔，孔位沿长度方向错开，既增加连接冗余，也便于适应不同门框型材的螺柱间距。短页板固定在门框或立柱侧，靠近销轴区域形成较高的刚性支撑，使门体开启时弯矩主要通过销轴座和页板过渡区传递，而不是集中在单排紧固件上。

　　销轴部分采用卷圆筒状铰接结构，筒体与页板之间通过冲压、折弯和焊接或一体成型方式形成连续传力路径。销轴轴线决定门的旋转中心，设计时需要与门端面、门框密封面保持确定距离。若旋转中心过于贴近门板，开启过程中门边缘会与门框干涉；若过于靠外，则密封压紧力下降，门体在关闭状态下容易出现晃动。该类铰链的页板外形带有折边和加强压型，中部凸起筋条提高了薄板件的抗弯刚度，在不显著增加厚度的情况下减少页板受载后的翘曲。

　　外形与安装边界方面，长页板适合沿车厢侧门竖向或横向布置，具体方向取决于门体分块和开启方式。安装面需要尽量贴合门体金属骨架或加强板，不能只固定在薄蒙皮上。若门板为复合保温板，应在铰链对应位置预埋钢板、加强木方或金属衬板，使螺钉穿透后能形成可靠夹紧。短页板则应固定在车厢侧立柱、门框型钢或焊接加强座上，立柱壁厚不足时需补焊垫板。三维建模时应把页板厚度、卷筒外径、销轴长度、安装孔直径、孔边距、页板折弯高度以及门体最大开启角都表达清楚，尤其要检查门在0度、90度、180度等典型角度下与门框、密封条、锁杆、护栏和相邻板件的间隙。

　　冷藏运输场景对铰链的耐候性要求较高。车厢长期经历冲洗、盐雾、潮气、低温冷冻和夏季暴晒，普通低碳钢件若表面处理不足，容易在卷筒缝隙和焊缝边缘出现锈蚀。实际选型时常采用镀锌、喷塑、电泳或不锈钢材质；销轴与衬套之间还要考虑润滑和耐磨，否则低温下油脂黏度增大，门体开启会明显发涩。对于需要经常冲洗的冷藏车厢，铰链结构应尽量减少积水凹槽，页板折弯处避免形成藏污死角。

　　功能设计上，该铰链并不承担门锁的锁紧任务，但它必须为锁杆、凸轮锁或盒锁提供稳定的旋转基准。门关闭后，密封条被压缩，铰链侧会受到一定推开力矩；车辆行驶中，门框振动又会使销轴承受反复冲击。因此页板与销轴筒连接处的圆角过渡非常关键，尖锐折角容易成为应力集中源，在长期交变载荷下产生裂纹。模型中可以看到页板端部和孔位周围做了较平顺的外形处理，这有利于降低冲压件边缘应力，也便于表面涂层覆盖。

　　在装配关系上，两片页板分别属于门体总成和门框总成，建模时不应只做静止贴合，而要建立真实转动副。销轴同轴度、卷筒配合间隙、两片页板的轴向错位都会影响开关手感。间隙过小，涂装层和低温结冰会导致卡滞；间隙过大，门体下垂量增加，门锁对位困难。对于多铰链共同支撑的长门，还要保证各铰链轴线共线。现场安装通常先固定门框侧页板，再吊装门体调整高度和前后位置，最后紧固门侧螺钉；因此孔位设计可适当保留长条孔或可调间隙，以便补偿焊接骨架的制造误差。

　　从设备用途看，这种铰链不仅用于冷藏半挂车，也可迁移到保温箱、干货厢、方舱、设备检修门、工业保温门和大型储物柜门。只要门板具有较大厚度、重量和密封要求，就需要类似的重载合页。结构设计人员在引用此类模型时，应重点核对门重、铰链数量、螺钉规格、门板材料厚度、开门角度、密封压缩量以及车辆外侧轮廓边界，而不是单纯按外观相似选用。把载荷传递路径、安装加强方式和运动干涉检查完整纳入三维设计，才能保证侧门在长期运输和频繁装卸条件下稳定可靠。
