可折叠便携户外炭烤炉结构设计

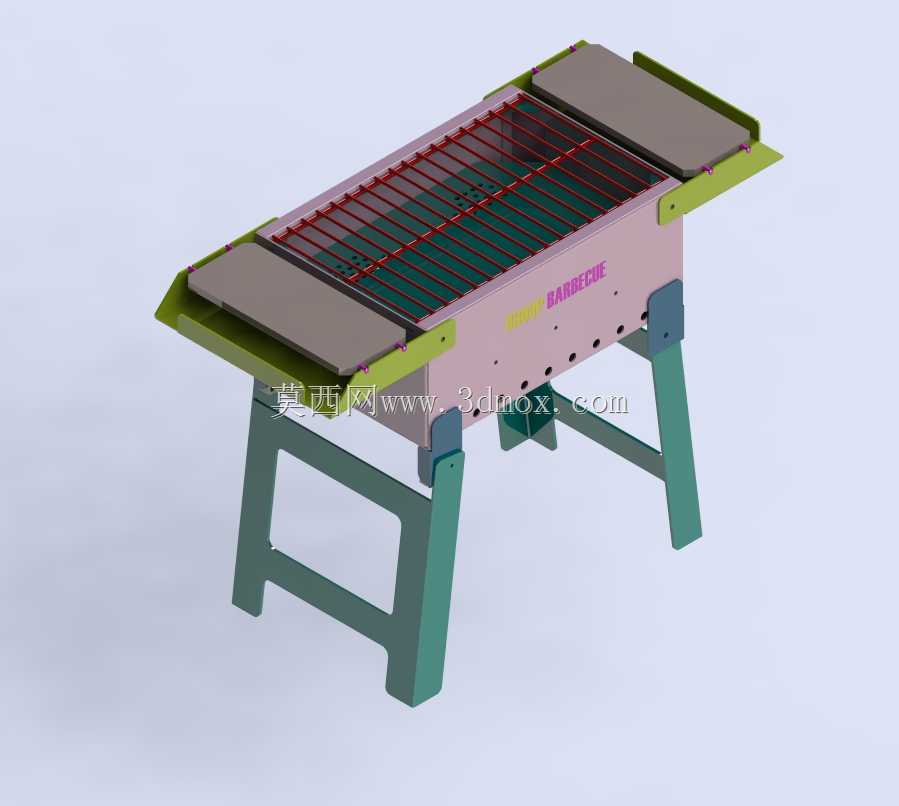

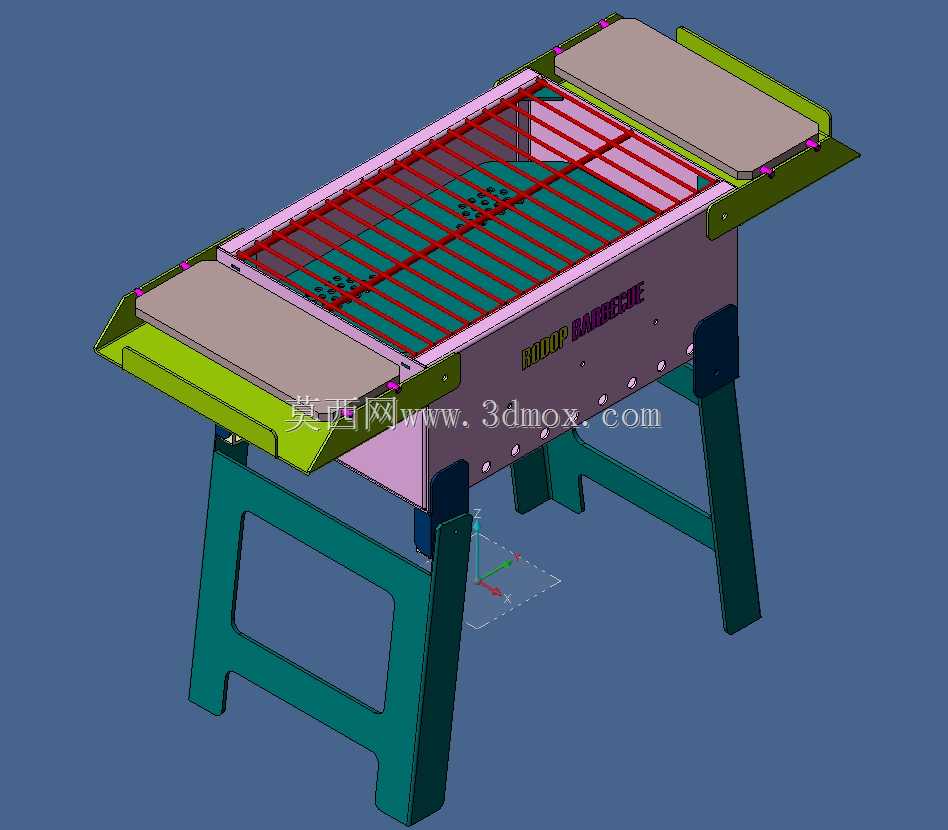

　　这套折叠式炭烤炉的三维结构，面向户外露营、庭院聚餐、夜市摆摊和短途自驾等高频移动使用场景，核心解决传统固定式烧烤架搬运笨重、收纳占空间、现场组装繁琐的实际痛点。整机以薄钢板钣金折弯件作为炉身主体，配合可翻折收拢的管式支腿，在展开状态下形成稳定的操作高度，收纳后支腿可向内翻转贴合炉体底部，两侧置物台同步向下折起，整体厚度大幅压缩，能够直接放入汽车后备箱、露营装备柜或者门店储物间，搬运时不需要额外拆解零散零件，也避免了小配件遗失的问题。炉身顶部的烤网区域采用平行金属栅条布局，栅条间距经过匹配常见食材尺寸设定，既可以承托肉块、蔬菜、海鲜等不同烧烤食材，又能让炭火的热量直接向上辐射，油脂可以顺着栅条间隙滴落到下方炭床区域，

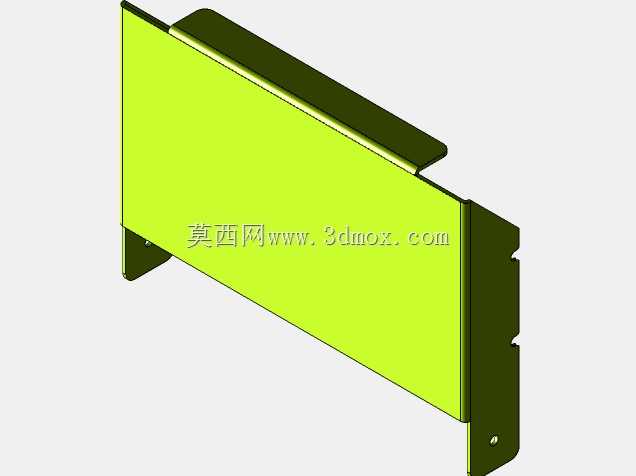

　　减少明火直烧食材产生的焦糊问题。炉体侧壁预留的多组通风小孔，是炭烤过程里的进风调节通道，空气从侧孔进入炭床区域，为木炭燃烧提供持续氧气，使用者可以通过调整炭火铺开面积、配合开孔的自然进风量，控制炉内燃烧强度，不需要额外加装电动送风结构，降低整机故障点。炉身两端延伸出的绿色折边置物台，展开后可以临时放置烤夹、调料瓶、待烤食材盘或者烤熟的成品，让操作者不用反复弯腰到地面取放物品，侧边的挡边结构也能避免圆形调料瓶、小型工具从台面上滚落。置物台和炉身之间采用铰接连接，折叠时向下翻转贴靠炉体外侧，展开后依靠折边和限位结构承重，承载面在放置常规烧烤工具时不会出现明显下弯。支腿部分采用框架式弯折结构，四条腿分成两组铰接在炉体底部两侧，

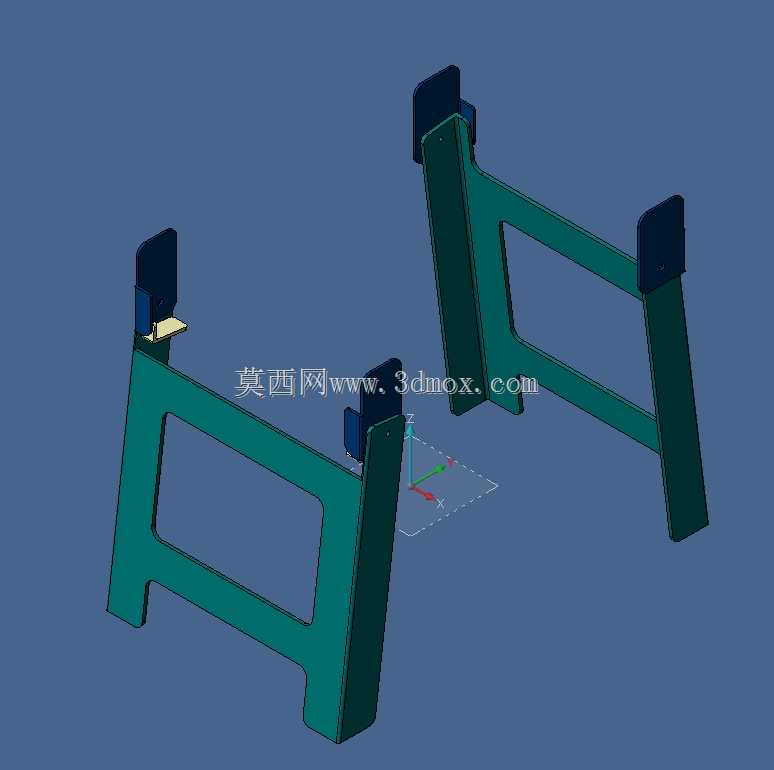

　　展开后腿架之间形成横向连接杆，构成稳定的门型支撑，炉体放置在不太平整的户外草地、泥土地或者水泥地面时，支腿的跨距能够提供足够的抗侧翻能力，操作者翻动食材、按压烤网时炉体不会出现晃动感。支腿的铰接位置设置了限位面，当支腿翻转到工作角度后，限位面贴合炉底安装座，阻止支腿继续向外张开，承重时受力直接通过钣金接触面传递，不会全部集中在铰接销轴上，长期使用也不容易出现销轴变形、腿架自动收拢的问题。炉体外壳采用折弯拼焊的盒型结构，侧壁板材通过折弯形成加强翻边，既提升了薄钢板的整体刚性，让炉身盛放炭火、承载烤网和食材时不会出现侧壁鼓胀变形，也让整个炭床形成相对聚拢热量的腔体，减少炭火热量向四周无序散失，提升热利用效率。

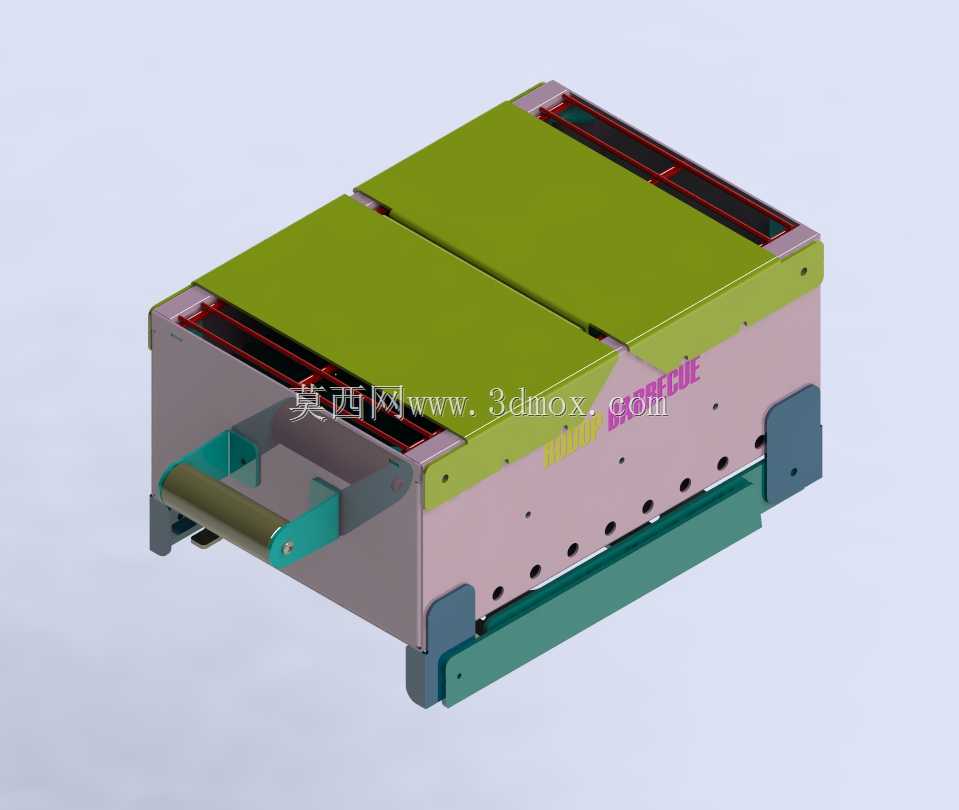

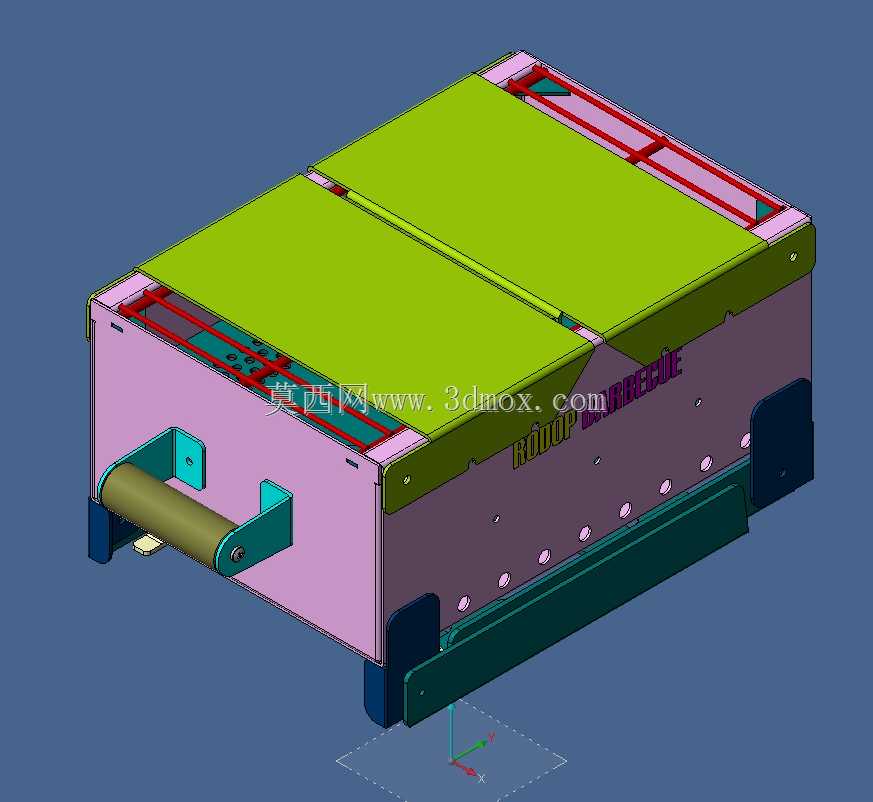

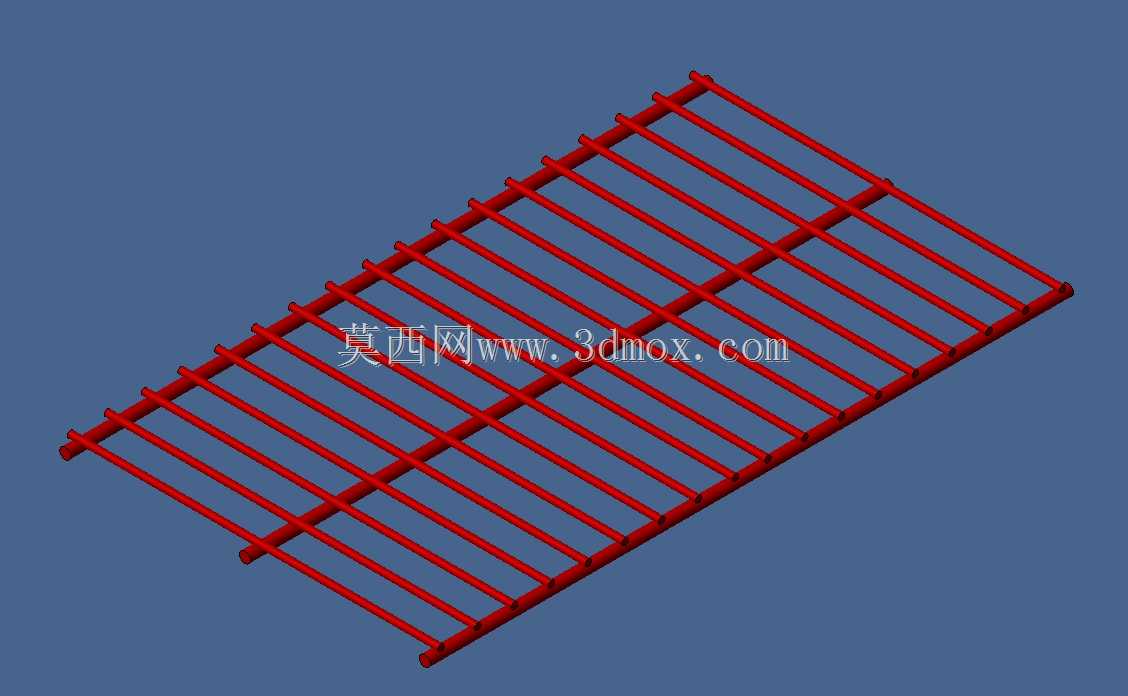

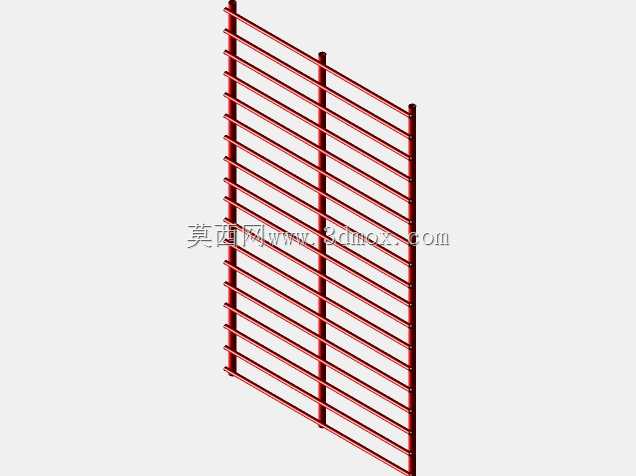

　　烤网本身采用多根平行金属杆排布，两端搭在炉身上沿的支撑边上，不需要额外紧固件固定，烧烤结束后可以直接抬下烤网，清理炉内炭灰、擦拭内壁时操作空间充足。从安装边界来看，整机展开后炉面高度适配成年人站立操作的舒适区间，不需要长时间弯腰翻烤食材；炉身的长宽尺寸匹配常见的商用和家用烤网规格，栅格区域可以同时容纳多人份食材，两侧置物台展开后的总宽度，在常规露营餐桌旁摆放时不会过度占用通行空间；收纳状态下整体轮廓为规整扁平盒体，没有向外突出的尖锐杆件，堆叠存放时可以和其他露营装备平稳叠放。结构设计过程中优先减少了零件总数，主体承重件都采用钣金折弯成型，减少复杂机加工零件，铰接点位置统一选用标准销轴，后期如果出现支腿磨损、烤网烧损的情况，备件替换难度很低。炉身表面的涂装区域考虑了户外使用的耐热需求，靠近炭床的内壁区域采用耐热防护处理，外壁涂装兼顾防锈和户外耐刮擦需求，遇到露营时的露水、餐后清洁的水渍，不容易出现大面积锈蚀。整个结构没有复杂的传动部件，普通使用者不需要阅读冗长的装配说明，就可以在几十秒内完成支腿翻下、置物台展开的操作，收纳时同样只需解锁限位、翻转支腿即可，非常适合需要频繁转场的流动烧烤摊位，以及家庭用户周末外出露营、阳台烧烤的使用需求，在保证烧烤核心功能完整的前提下，把便携收纳、快速部署、稳定承重这几个实际使用需求做了结构层面的平衡。
