金属机柜多点联动自动拨杆门锁

　　这套多点联动拨杆门锁主要面向金属机柜、户外电气柜、工业控制柜、设备防护门等需要在关门后同时压紧两个或三个锁止点位的场景。单靠门板侧边一个锁舌，往往只能约束门体中部，门板上下边缘在密封胶条反力、运输振动或风压作用下容易出现翘边、缝隙不均和防护等级下降；联动拨杆机构通过一根主动摆杆带动上下连杆，把驱动端的转动转化为多个锁点同步伸缩，从而让整扇门沿高度方向均匀压紧。

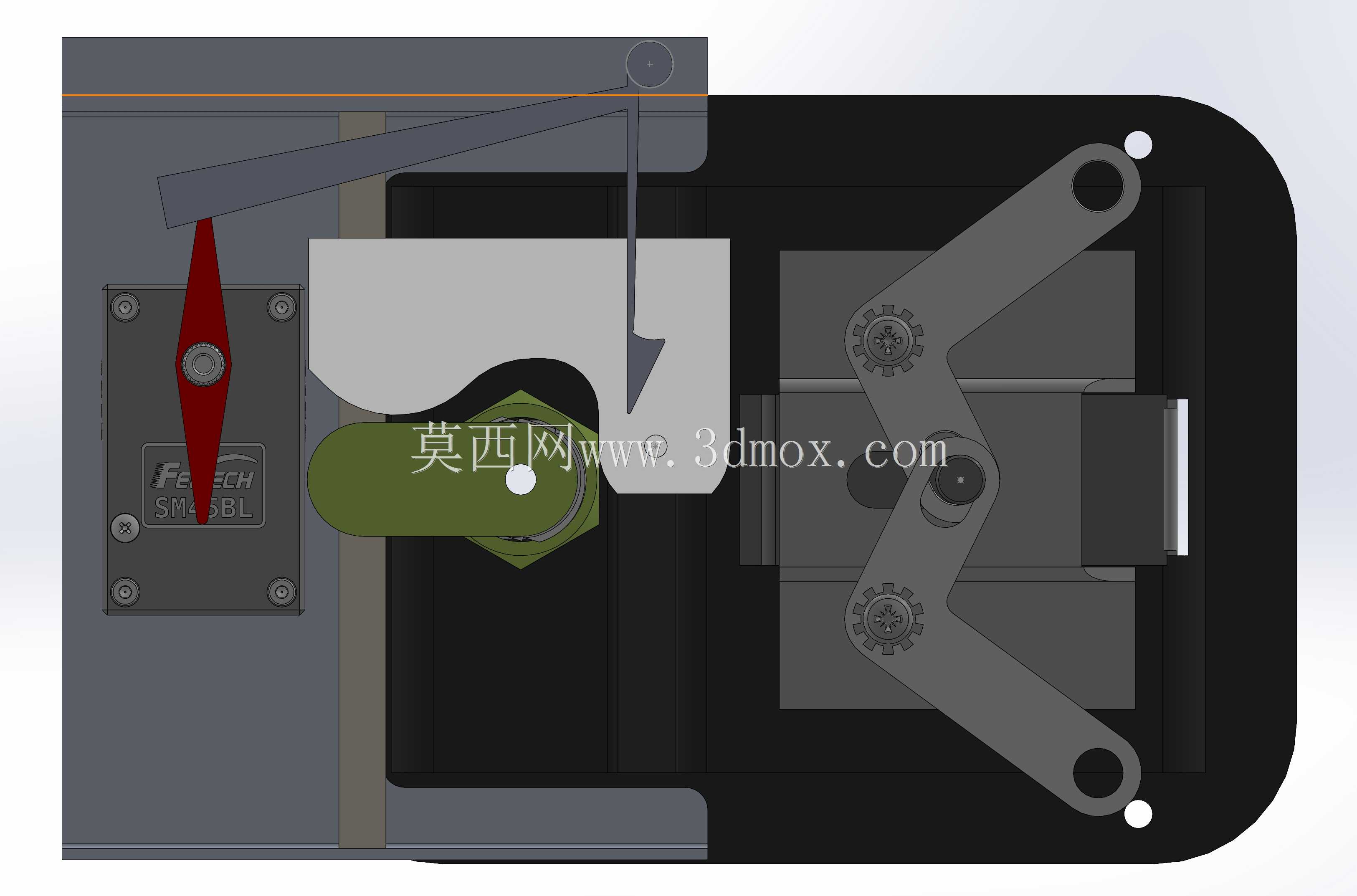

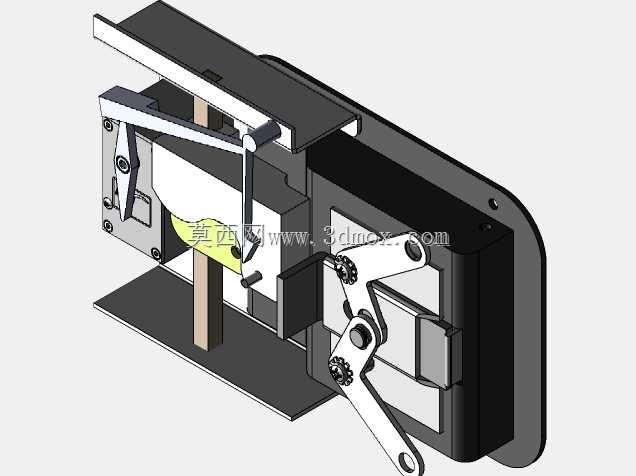

　　从结构布置看，驱动部分集中在门板内侧中部，包含安装底板、转轴、拨叉、复位件和与外部执手或驱动源连接的接口。主动件旋转时，拨叉推动连杆沿门板竖向导向件做直线运动，连杆末端的锁销或滚轮随之进入柜体侧框的锁扣位。模型中保留了摆臂、铰接销、齿轮状限位盘、导向支座和黑色防护外罩等细节，能够清楚表达运动传递关系，而不是只做静态外观。

　　实际选型时，首先要确认门体可用安装厚度和背板空间。锁体底板需要贴合门板内侧平整区域，周围应留出连杆行程、手指装配空间以及螺钉工具空间；上下锁点的跨距不能脱离柜体加强梁随意设定，否则锁销进入挡块后会对薄板产生局部弯矩。柜门较高、胶条压缩量较大时，可在三点锁方案中增加中间导向，减少长连杆受压弯曲；两点锁则适合高度较小、门体刚度较好的机柜。

　　设计思路上，该机构强调运动可靠和加工适配。连杆与摆臂之间采用铰接孔销配合，销轴端部需要设置卡簧、铆边或防脱结构，避免长期振动后脱出。导向支座宜采用耐磨材料或带衬套结构，使连杆在反复伸缩中不直接磨削钣金漆面。锁销进入锁扣的一端可做成斜面或滚轮形式，关门时先吸收门体与框体的位置偏差，再在继续动作中把胶条压实；若采用刚性直销，对门板铰链同轴度和门框焊接尺寸的要求会明显提高。

　　外形边界方面，外部执手或锁芯区域应与门板开孔尺寸匹配，内侧驱动盒的突出高度不能干涉柜内元器件、线槽或散热风道。上下连杆通常贴近门板折边布置，既隐藏机构、改善外观，也能缩短锁销到门框的力臂。安装底板上的孔位要与门板加强筋错开，固定螺钉建议采用带防松措施的组合件；柜体侧框对应位置需焊接或螺钉固定锁扣，锁扣材料厚度和热处理状态应能承受关门冲击及人为强行扳动。

　　功能特性上，两点结构适合实现上下同步锁止，三点结构在中间增加约束后可改善高门板的密封一致性。机构既可接入标准机械锁芯，由人工旋转执手完成开锁和闭锁，也可在驱动轴位置预留联轴器、电动执行器或电磁驱动接口，用于远程授权开门。建模时需要重点检查摆臂极限角度、连杆死点位置、锁销伸出量以及门板开启轨迹：锁止后机构最好接近稳定死点，使胶条反力不会把连杆推回；解锁时则要保证拨叉方向明确，避免出现半锁半开的中间状态。

　　在维护层面，外露转动副应避免积尘积水，户外柜使用时可在锁壳与门板之间增加密封垫，连杆导向孔处设置挡水或防尘结构。装配调试应先单门验证各锁点同步进入锁扣，再统一调整锁扣前后位置，使门板胶条压缩量沿高度方向基本一致。该三维结构把锁壳、摆臂、连杆、锁销和安装基准完整表达，适合在机柜设计阶段进行干涉检查、行程校核和钣金开孔布置。
