3D打印机智能耗材断料检测传感装置

　　在桌面级FDM熔融沉积成型设备的长时间无人值守作业场景中，耗材供给异常是导致打印件报废、喷头空走甚至热端损坏的高频故障点。传统的耗材检测方案多采用简单的光电通断判断，仅能识别耗材完全断裂的极端工况，对于耗材缠绕、料盘卡滞、送料打滑、耗材局部弯折导致的送料步进失步这类隐性故障，往往无法及时触发暂停，等到操作人员发现时，打印件已经出现大面积缺料分层，前期数小时的打印工时直接浪费。

　　这款智能灯丝用尽传感器正是针对上述痛点开发的专用检测部件，其核心检测逻辑没有采用常规的通断触发结构，而是借鉴了车轮编码器的脉冲计数原理：耗材从装置内部贯穿通过时，会带动内置的检测滚轮同步转动，滚轮侧端集成的微动触发机构在弹簧预紧力的持续作用下，始终保持与滚轮齿面的贴合状态，滚轮每转过一个齿距，微动开关就会完成一次通断切换，向主控板输出一路连续的脉冲信号。

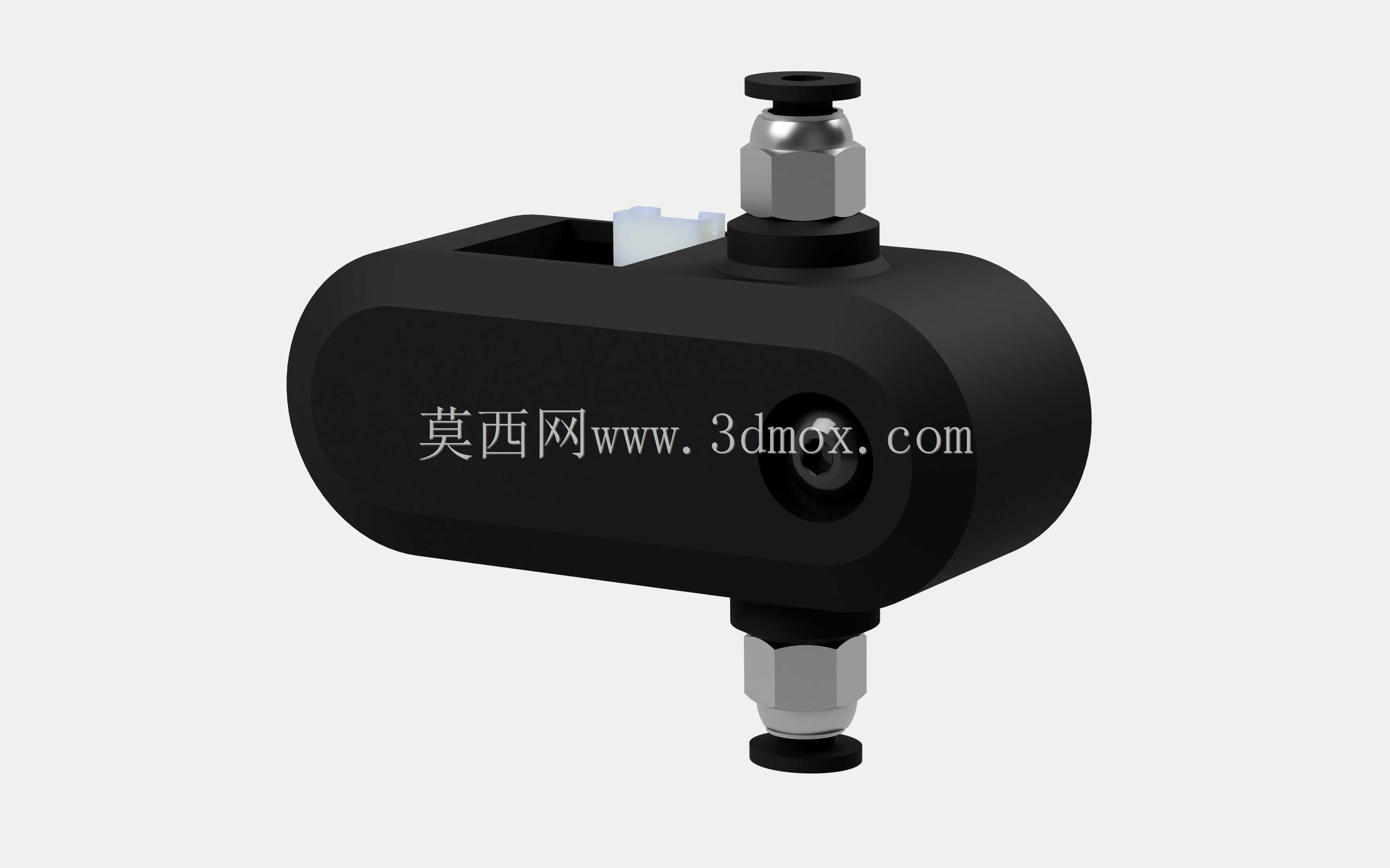

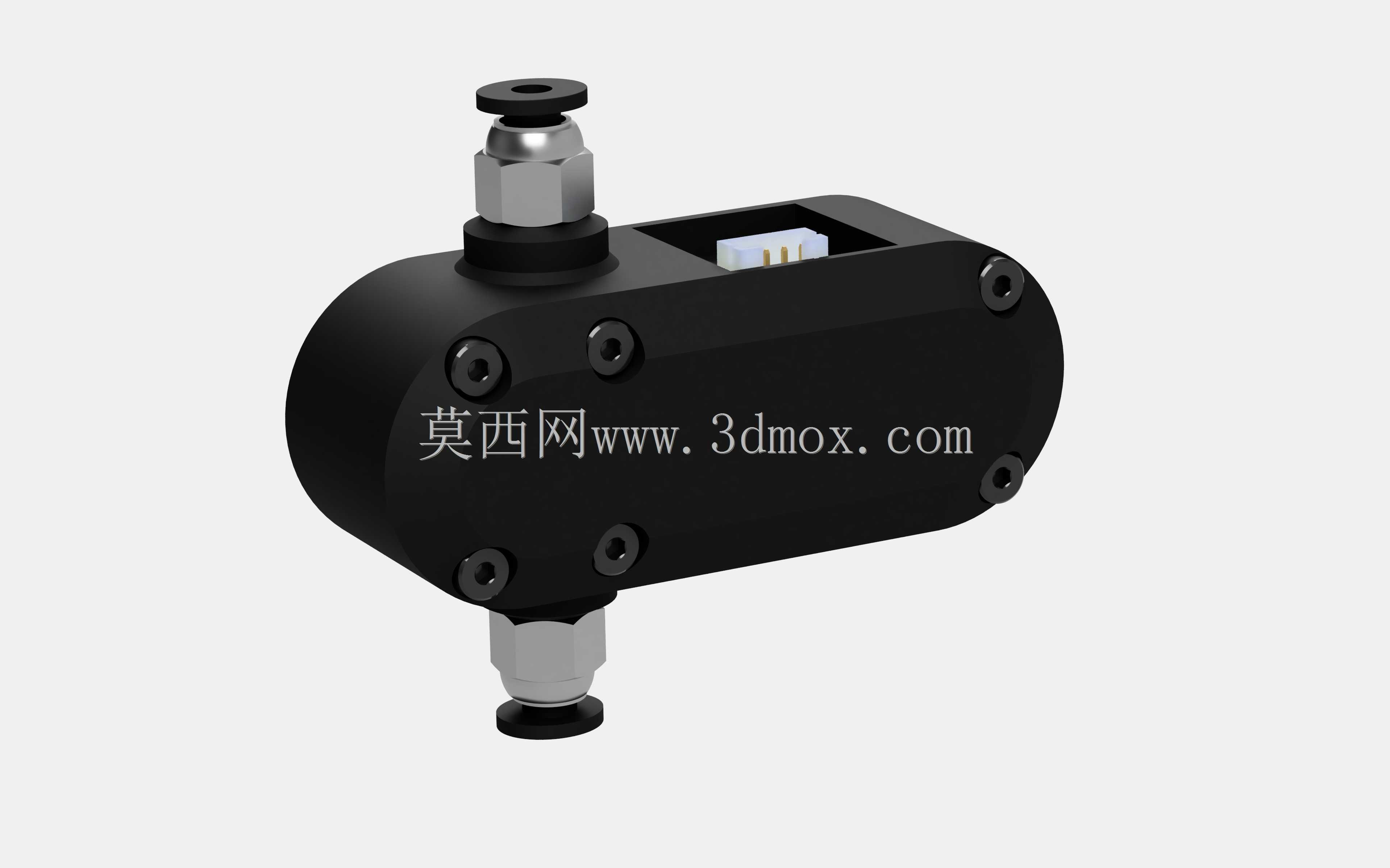

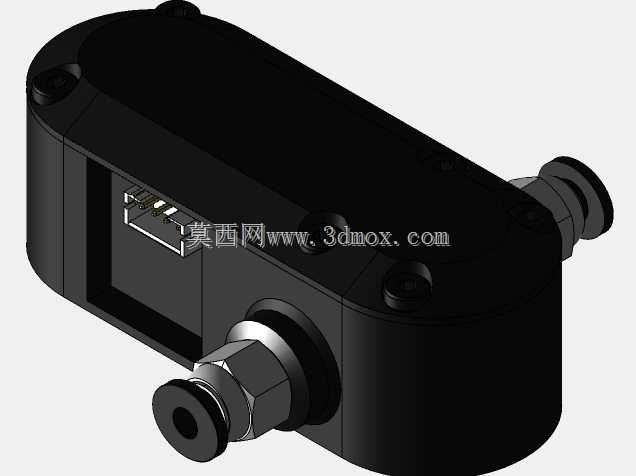

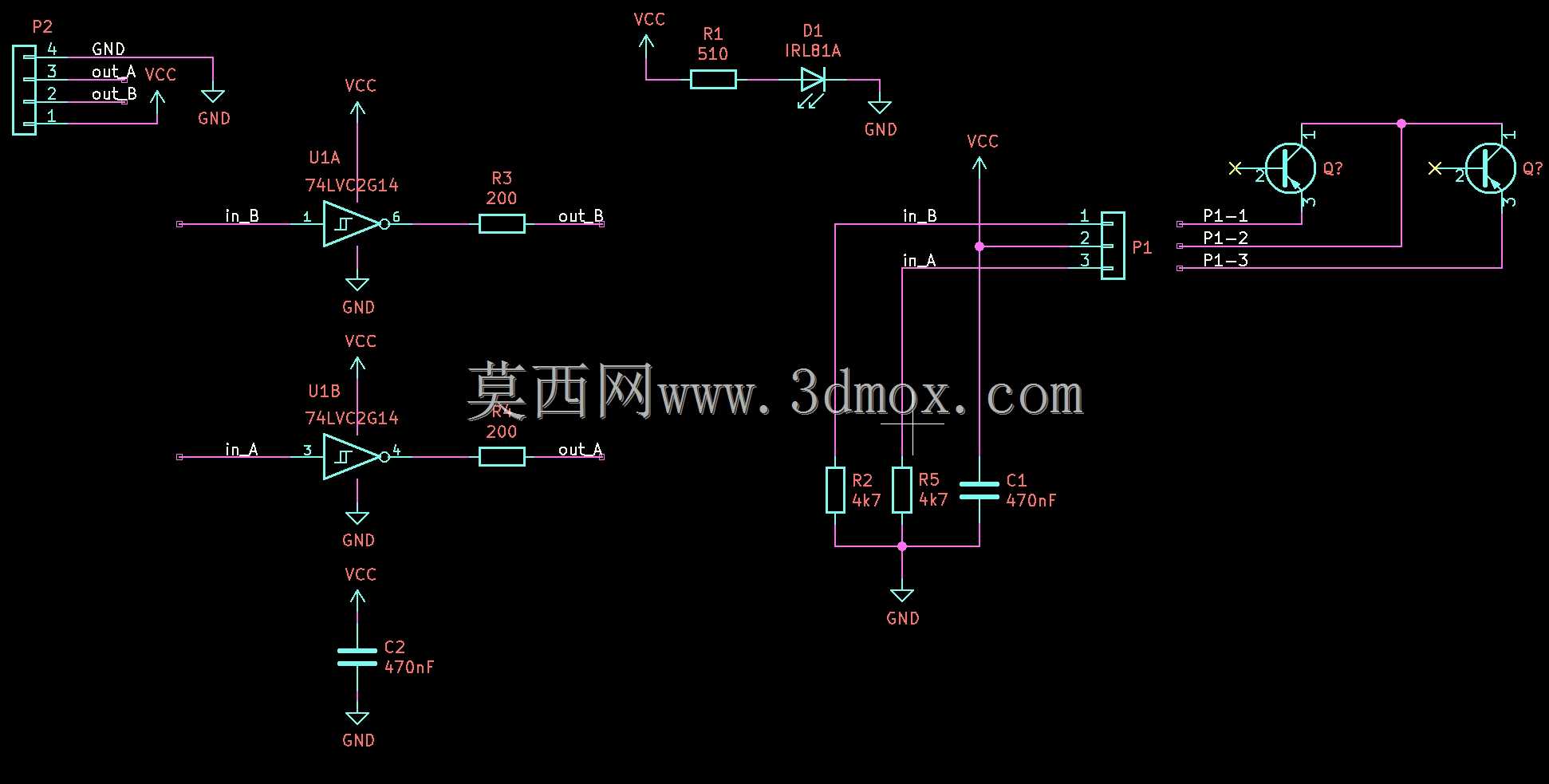

　　从结构布局来看，整个装置采用长条形圆角封闭壳体设计，壳体上下两端同轴布置快插式气动接头作为耗材进出导向口，接头的标准规格适配市面主流的PTFE送料管，安装时直接将送料管插入接头即可完成管路对接，不需要额外做密封或者粘接处理，拆装维护效率很高。壳体侧面预留有独立的电气接插口，采用三针标准接插件定义，分别对应供电正极、信号输出与接地端，接线定义兼容主流开源3D打印机主控板的通用断料检测接口，不需要额外增设信号转换模块。

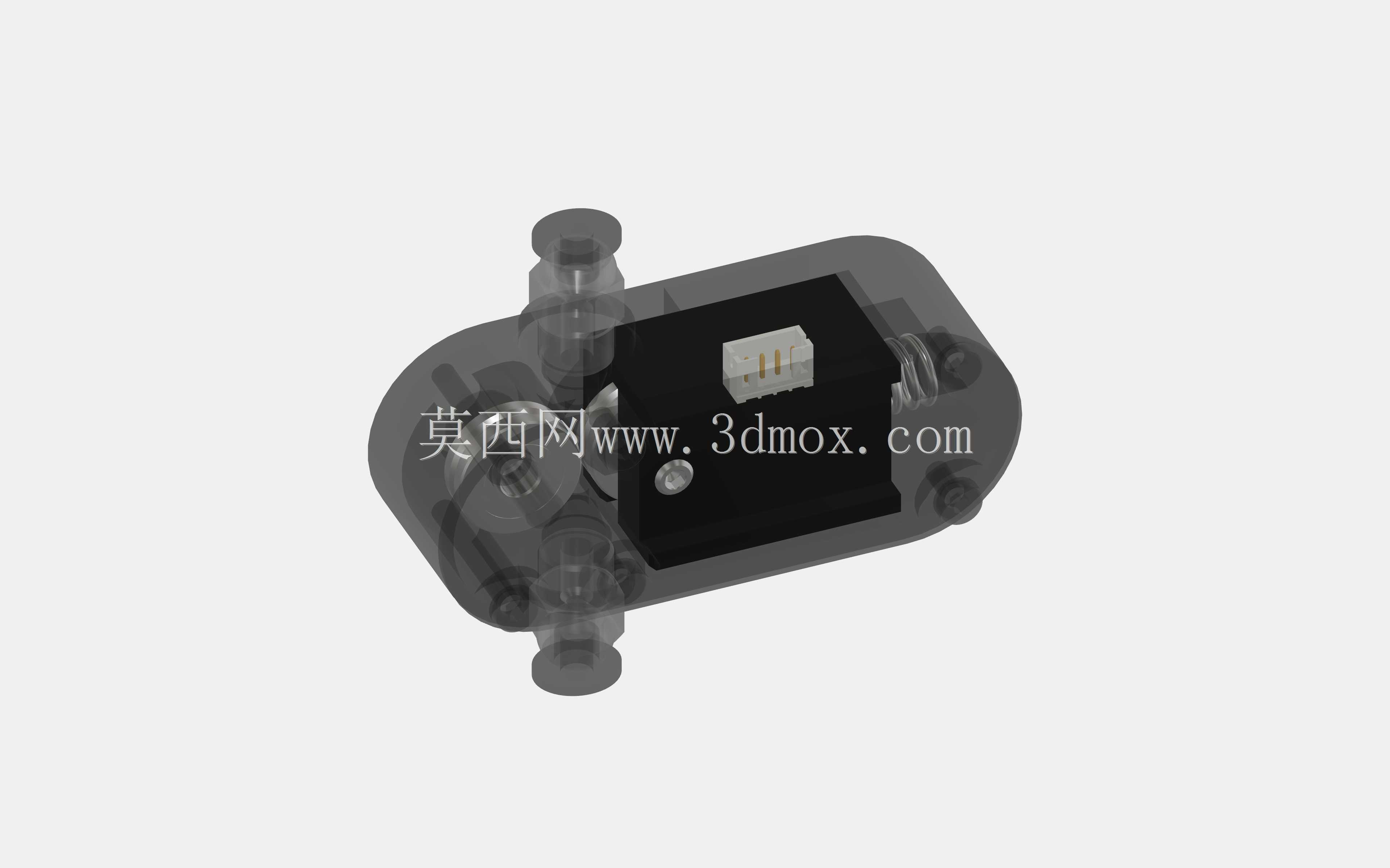

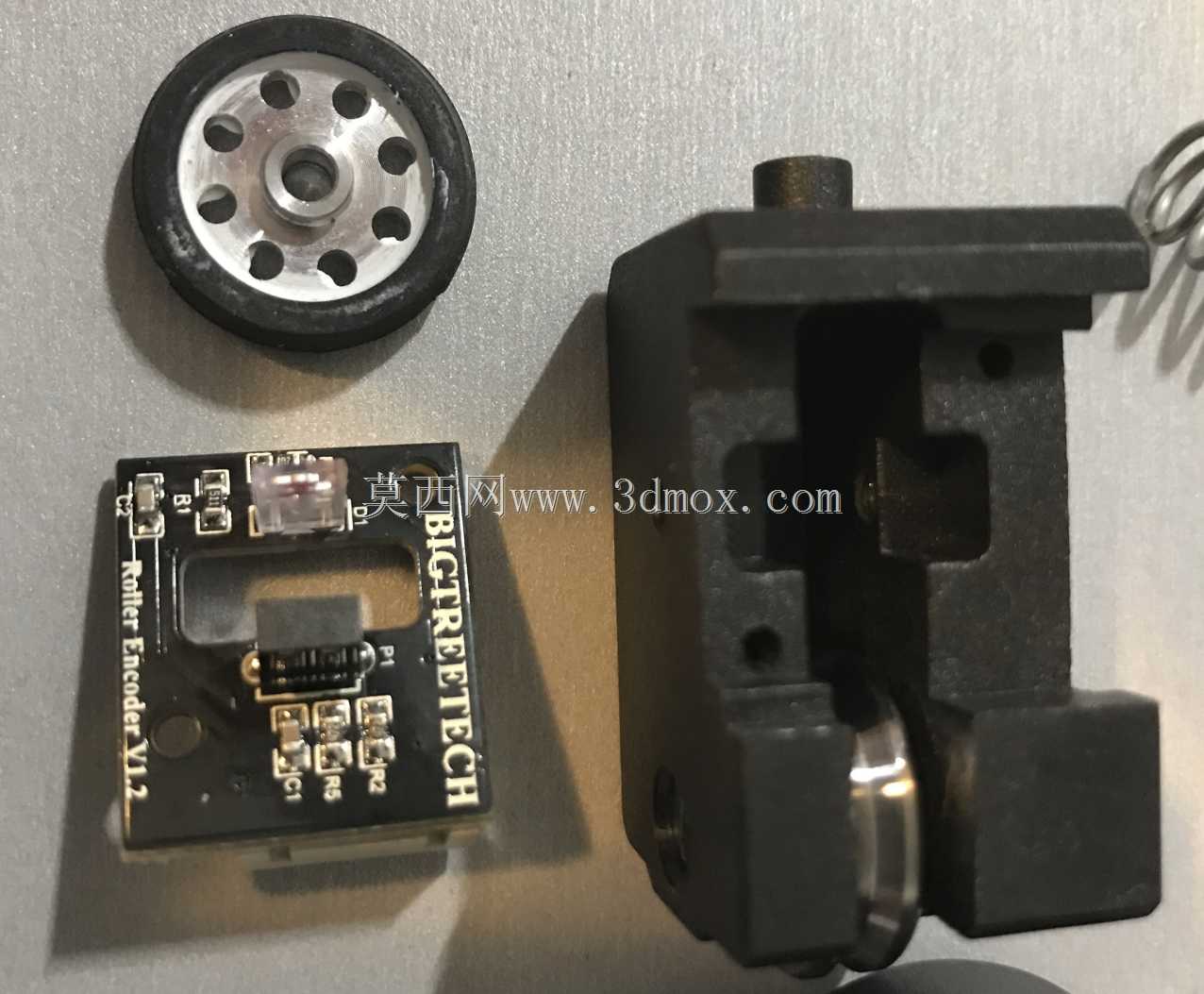

　　装置内部的核心运动部件只有检测滚轮与复位弹簧两个核心件，弹簧的预紧行程经过实际装配验证：既能够保证微动开关的触发触片始终压紧在滚轮的凸轮轮廓面上，不会因为设备运行振动出现信号漏触发；又不会因为正压力过大导致耗材行进阻力上升，造成送料挤出机的负载扭矩超限。检测滚轮的走料槽表面做了滚花防滑处理，耗材穿过槽位时不会出现相对打滑，保证滚轮转动的线速度和耗材实际送进速度完全同步，从机械根源上避免误计数问题。

　　在实际装机适配时，该传感器通常布置在挤出机进料端的上游位置，上下两端的快插接头分别对接来自料盘的送料管和通往挤出机的送料管，耗材沿竖直方向贯穿整个装置，这种走线方式可以利用耗材自身的张紧力保证其和检测滚轮的贴合度，不需要额外增设导向轮。装置的壳体预留有两个侧向安装孔位，可以直接通过M3螺丝固定在3D打印机的框架铝型材上，安装孔的间距兼容20系列铝型材的标准槽距，不需要额外加工转接支架。

　　配套Klipper固件系统使用时，主控端可以实时统计单位时间内接收到的脉冲数量，将脉冲计数换算为耗材实际送进长度，再和挤出机的理论送料长度做实时比对：当出现耗材完全用尽、断裂时，检测滚轮会完全停止转动，脉冲信号中断，系统立刻触发暂停并抛出耗材耗尽提示；当出现送料打滑、料盘卡滞时，挤出机步进电机仍在按照指令转动，但检测滚轮反馈的实际送料长度远低于理论值，系统同样可以判定为送料异常，提前触发暂停动作，避免故障扩大。

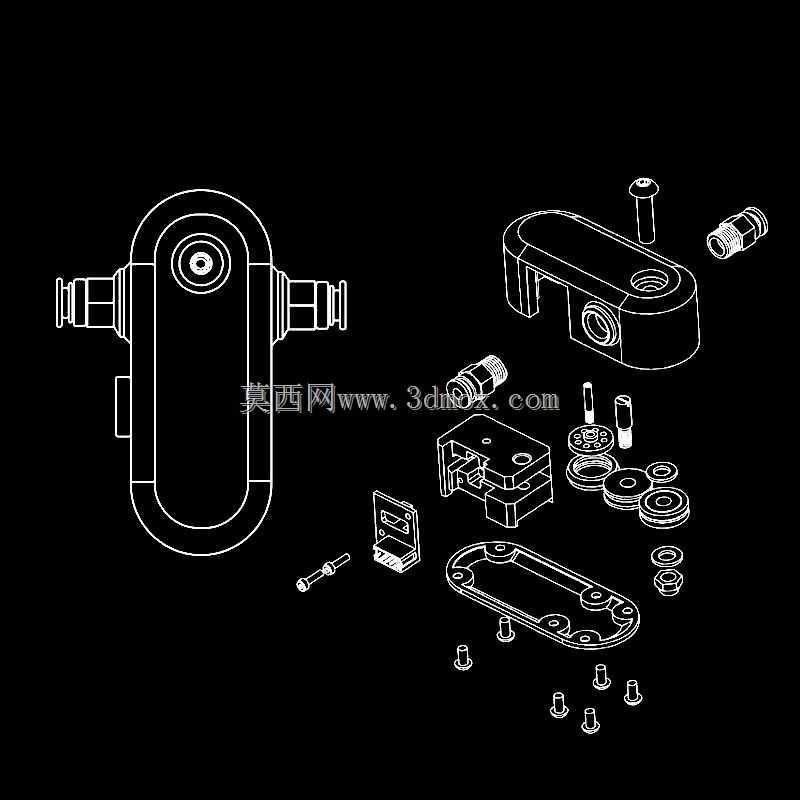

　　整个装置的内部结构经过卡尺实测校核，所有运动部件之间的间隙都控制在合理范围，没有出现运动干涉或者卡滞的风险，壳体内部预留的走线空间可以容纳信号线缆的冗余长度，接插件位置做了防呆设计，反插时无法装入，避免接线错误烧毁主控接口。相较于传统的单点断料检测模块，这种编码器式的检测方案不仅可以判断耗材有无，还可以实时反馈耗材的送进状态，覆盖更多实际打印过程中的异常工况，非常适合长时间连续运行的生产级3D打印设备配套使用。
