连续输送式超声清洗烘干流水线

　　这套连续通过式清洗装备主要面向成批工件的表面除油、除屑与漂洗干燥工序，常见于机加工车间、冲压件产线、五金件后处理段以及小型零部件批量清洗工位。工件由前端倾斜上料段送入，经网带或托盘承载穿过长槽形主机，在隧道内部依次完成超声作用、喷淋漂洗、风切或烘干，再从另一端输出，避免单槽清洗频繁上下料的停顿。

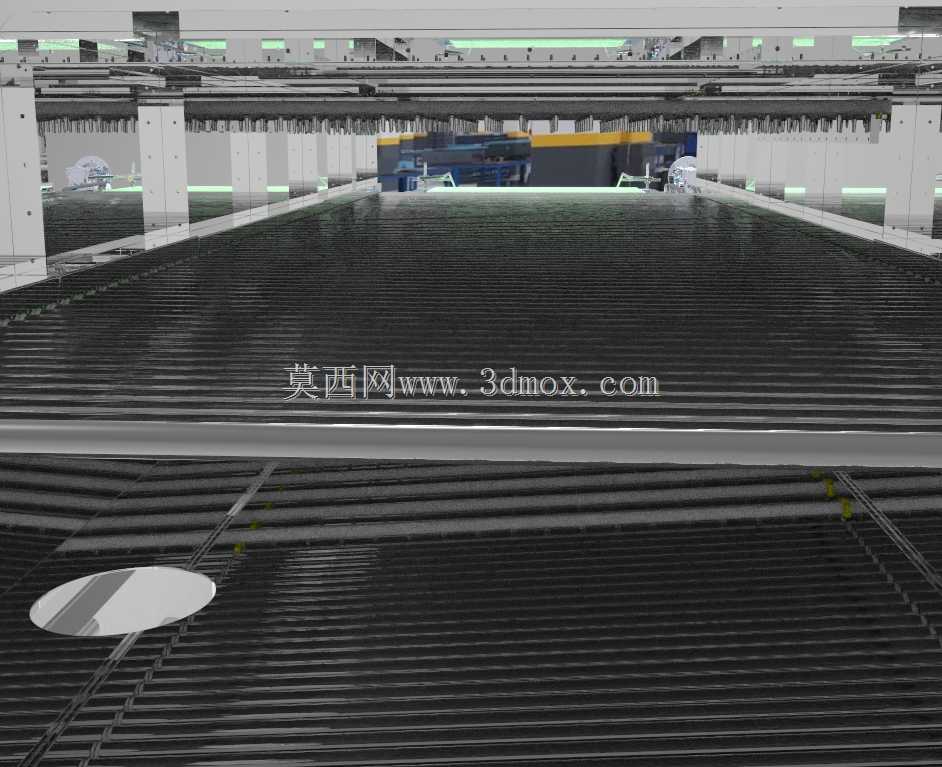

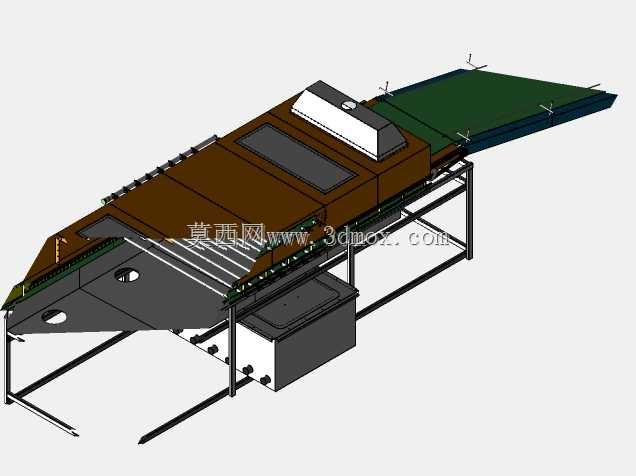

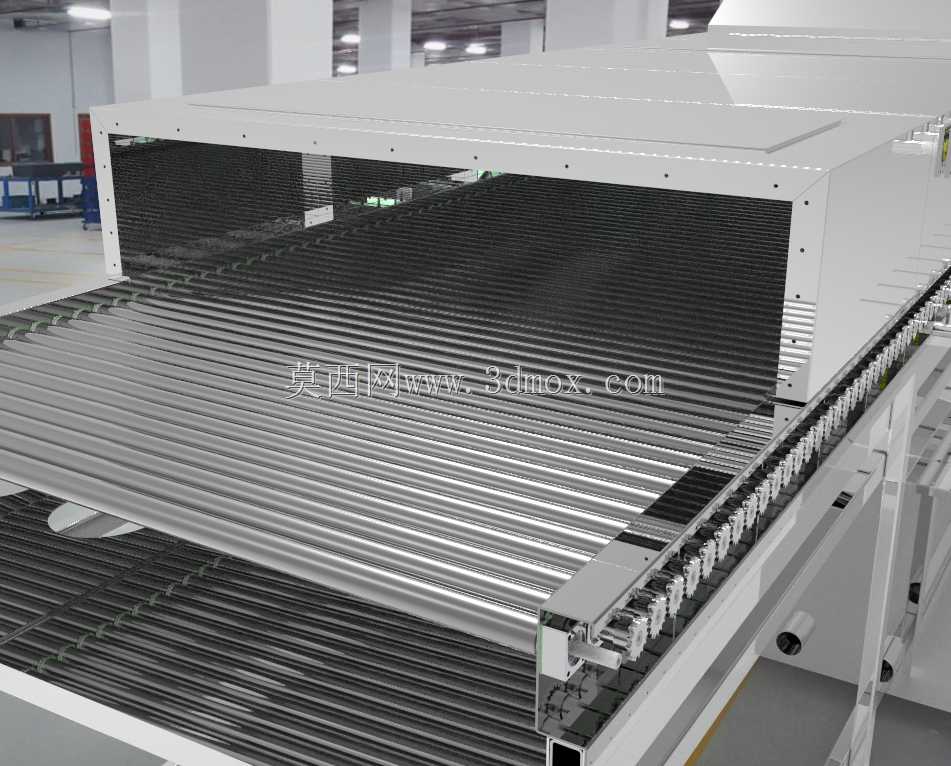

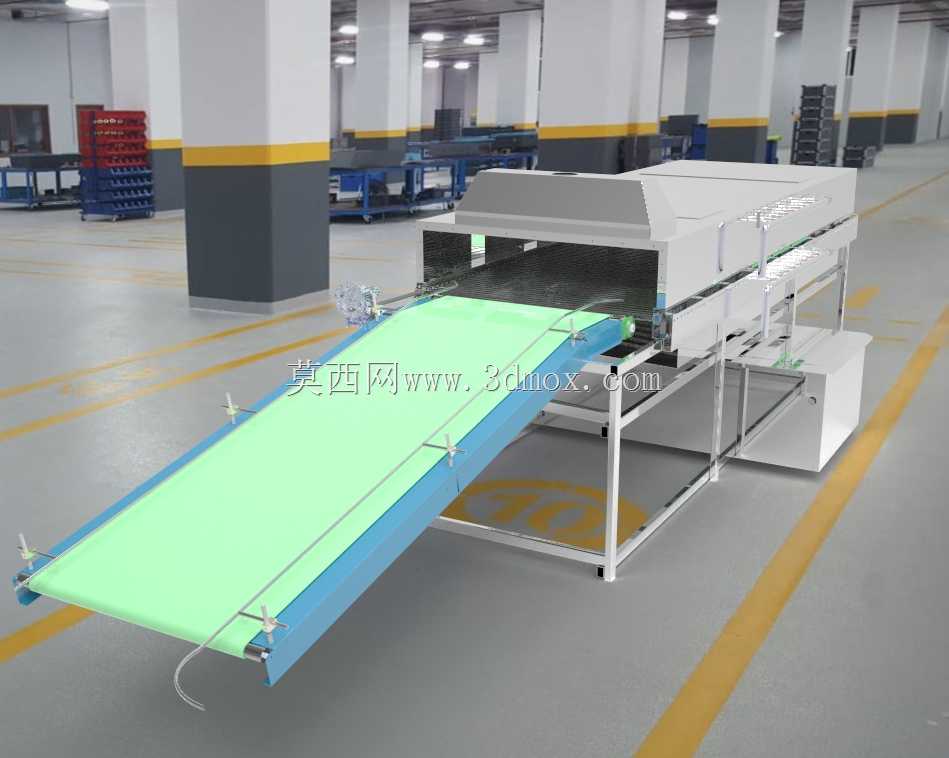

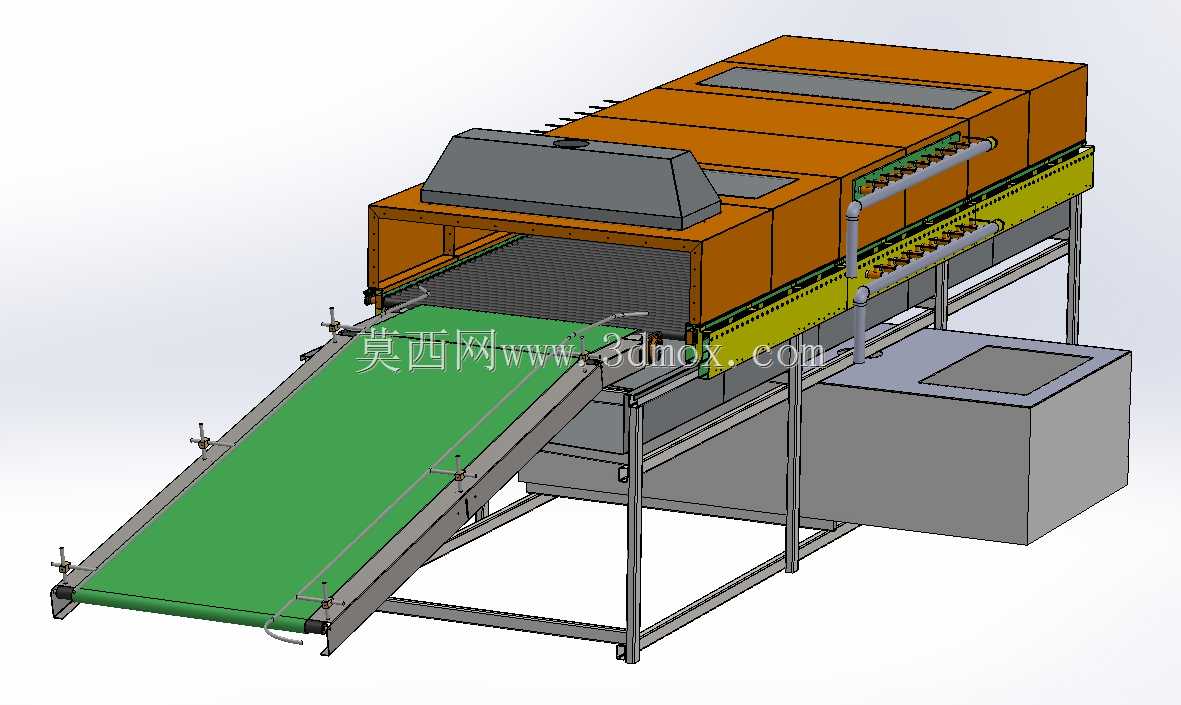

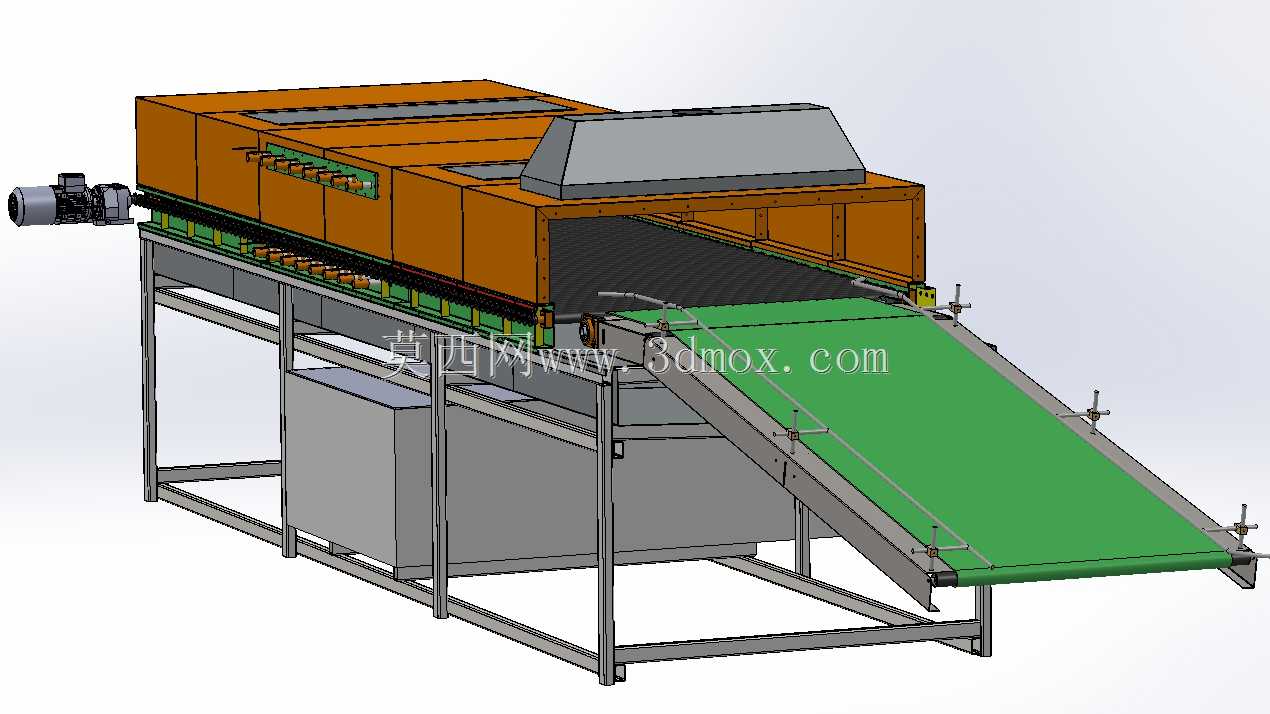

　　建模时先按物流高度确定机架与输送面。整机采用分段式框架，支腿、横梁和侧封板围绕长条形工作腔布置；进料端设置倾斜导料段，便于人工或前段设备把工件平稳放到输送带上，也能减少滴液外带。主机外壳为封闭罩体，顶部留有检修与排气位置，侧面布置观察、维护开口；下部槽体容纳清洗液、泵管路及超声换能区域，端部设置接液与回流结构。输送带两侧的张紧、导向和支撑件需要在装配中明确边界，防止带面跑偏。

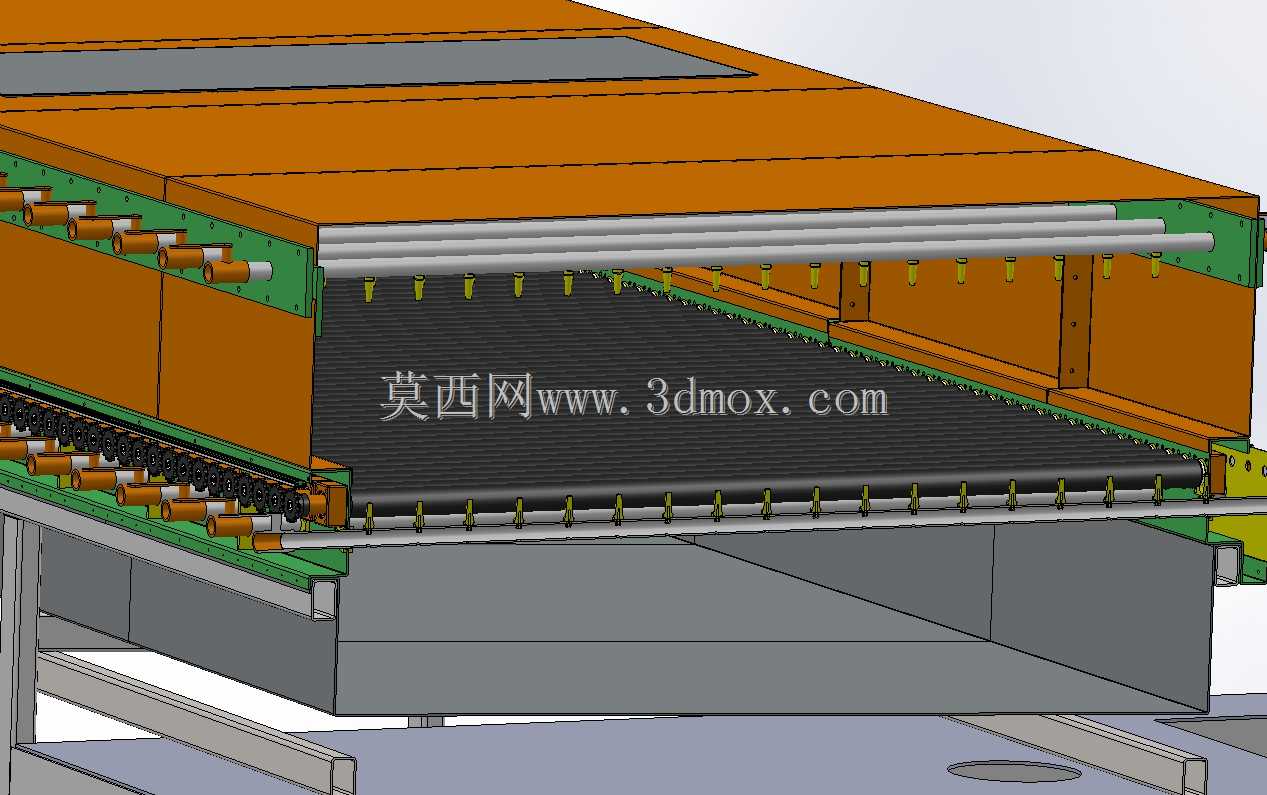

　　功能组织上，设备把清洗动作放在连续节拍中完成。超声区利用槽内高频振动剥离盲孔、缝隙和复杂形面上的油污与细小切屑；随后的喷淋或漂洗段带走残留污物，末端干燥区降低工件带液量。对于铝合金件、冲压件、紧固件、小型壳体类零件，可根据污物类型调整液位、输送速度和槽体分区；若与机床下料、周转箱或提升机构衔接，进料高度和出料方向应在布局阶段锁定。

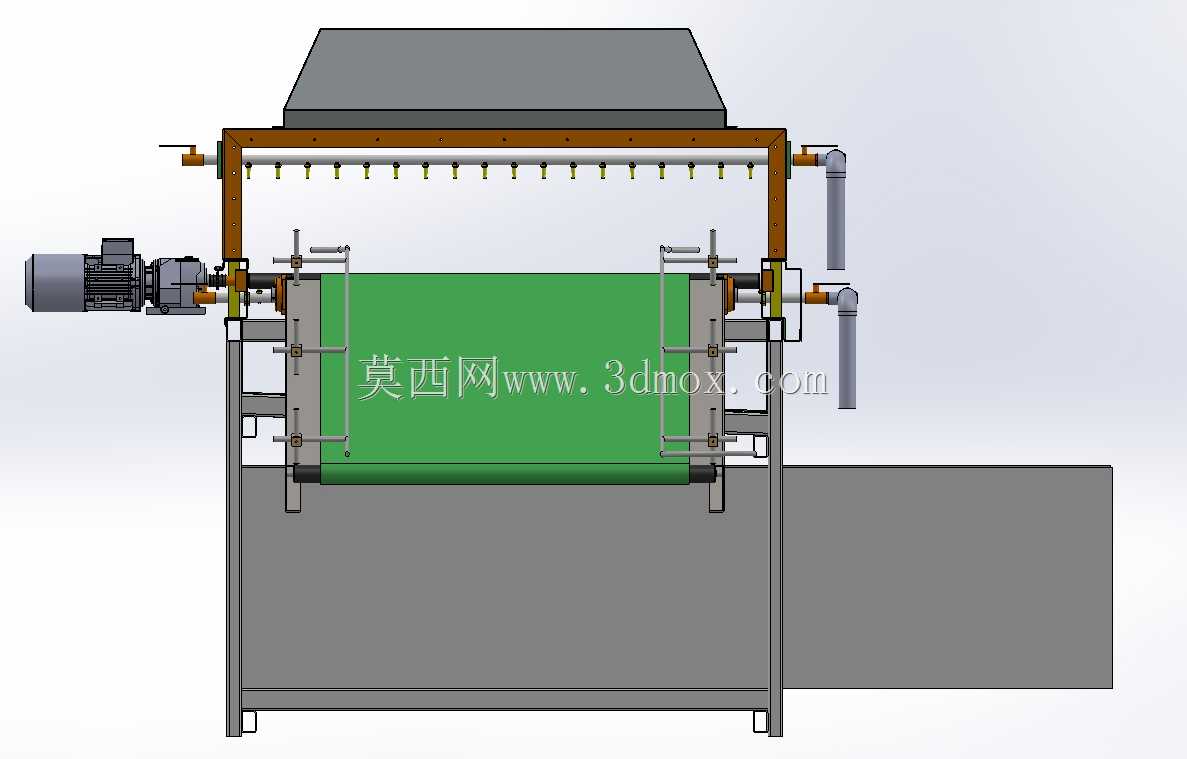

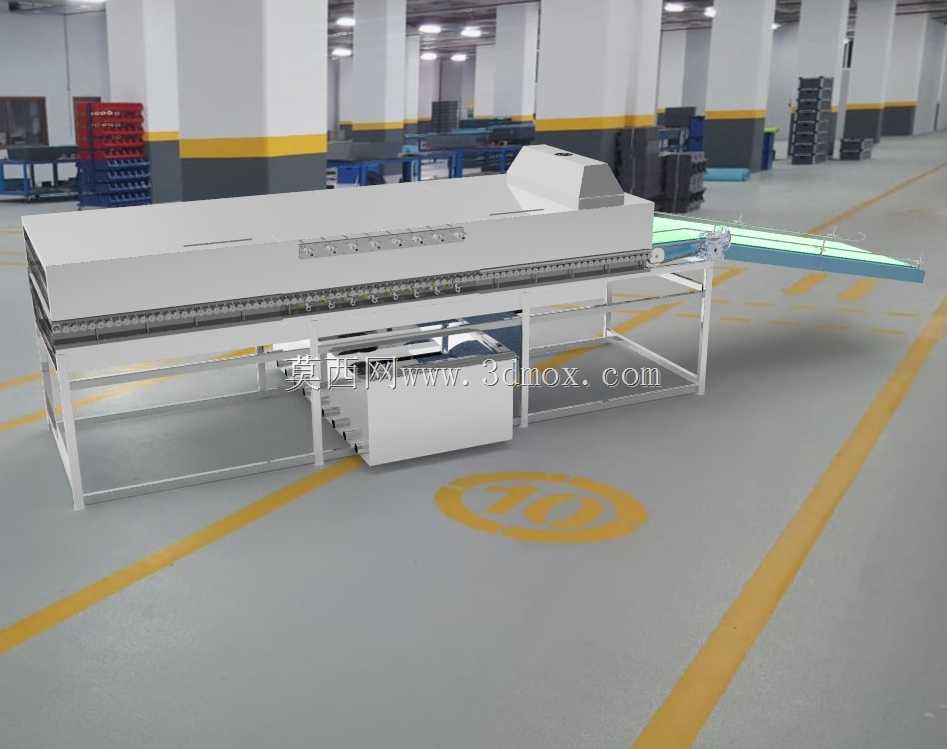

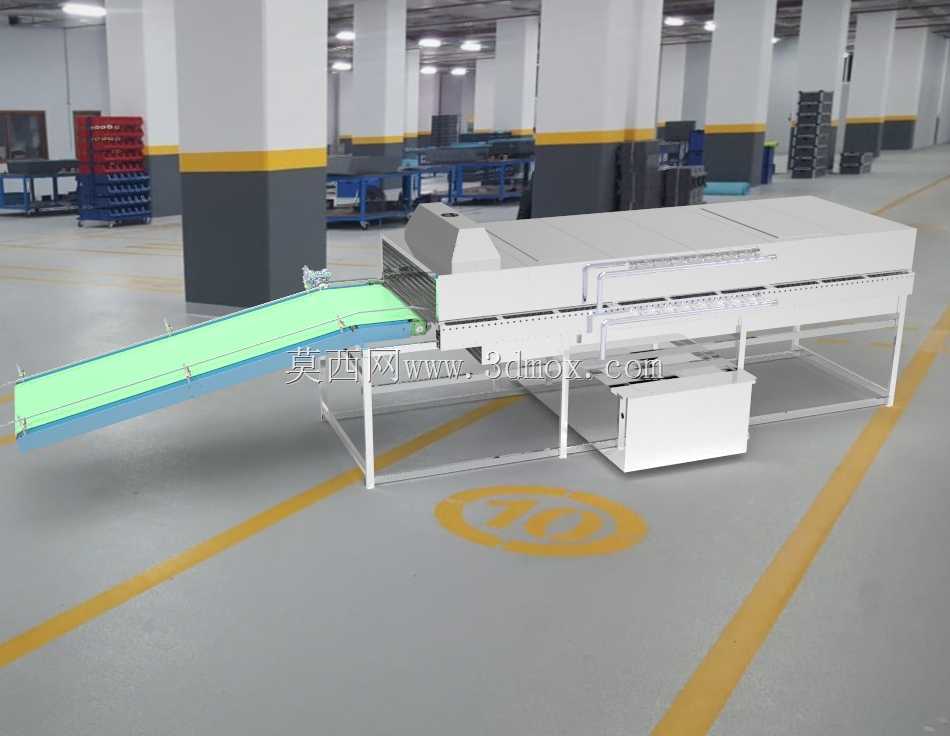

　　从安装边界看，这类隧道式设备占地呈狭长矩形，进料斜段会向前延伸，出料端还需预留人工取件或接下道工序的空间。机架支脚应落在平整承重地面，并在槽体、泵组和维护侧留出操作距离；上部罩壳需要考虑开盖检修、管路拆装和排风连接。三维结构中，输送带宽度、有效清洗长度、槽体深度和过件高度决定产能与适用工件尺寸；外围水管、电缆、排雾管路虽可按现场细化，但接口位置不能与支腿、封板和检修门干涉。

　　设计思路偏向可制造与可维护：承液部分与输送框架分层，外壳面板便于拆卸，槽边与输送带之间设置挡液和回流；倾斜上料段承担导向与缓冲，主机直线段保证工件在超声作用区内稳定停留。模型把机架、罩壳、输送带、槽体、端部传动及附属支撑完整表达，适合用于方案评审、产线布局、结构干涉检查以及非标清洗设备的改型参考。
