手动土砖混凝土砌块压制设备结构

　　这套手动土砖与混凝土块压制设备的三维结构，面向小型建材制备、乡村自建施工、低能耗砌块试制以及维修改造场景。设备核心目标是把松散的土料、砂灰混合料或低坍落度混凝土填入模腔后，通过人工施力完成压实、成型和脱模，使物料形成尺寸一致、边界清楚的块状坯体。与连续式自动化生产线相比，这类设备不依赖复杂动力源，适合场地狭小、批量不大、供电条件有限或需要频繁转移作业点的工程环境。

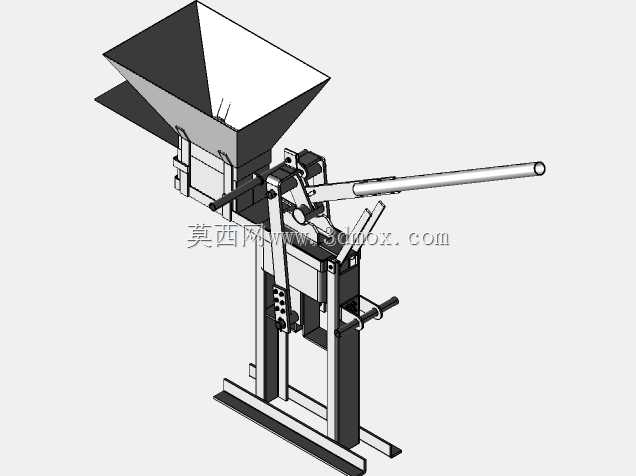

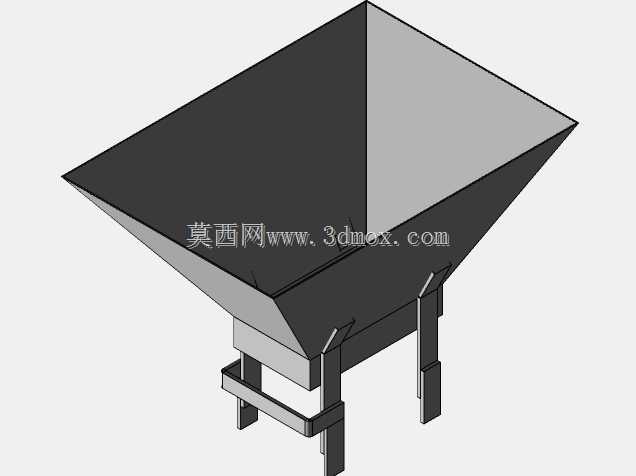

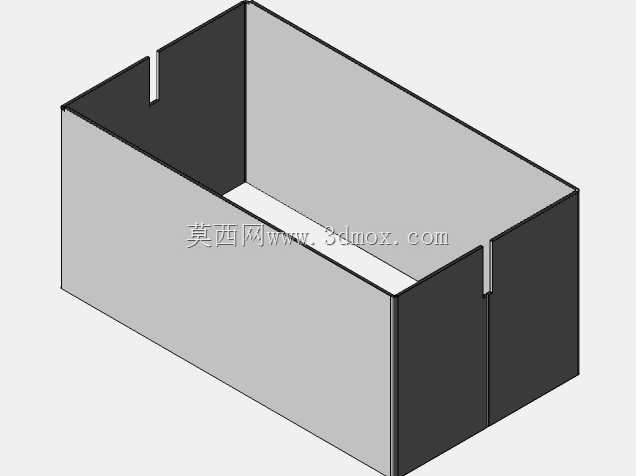

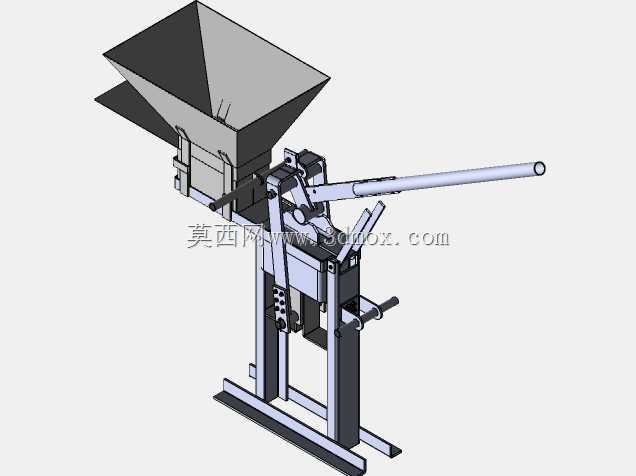

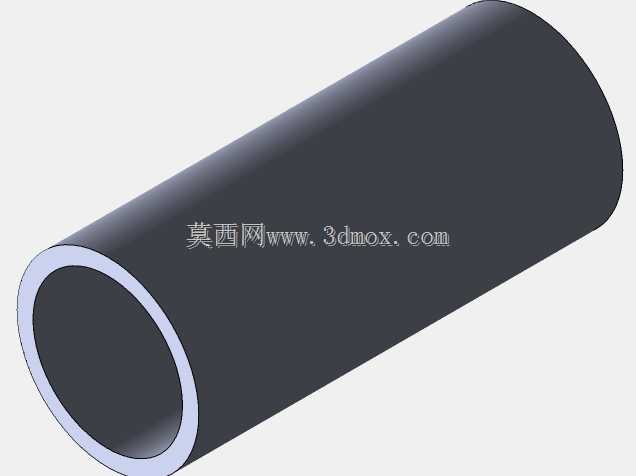

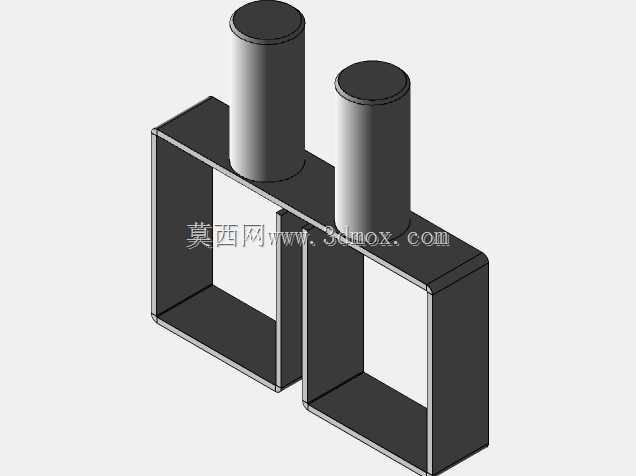

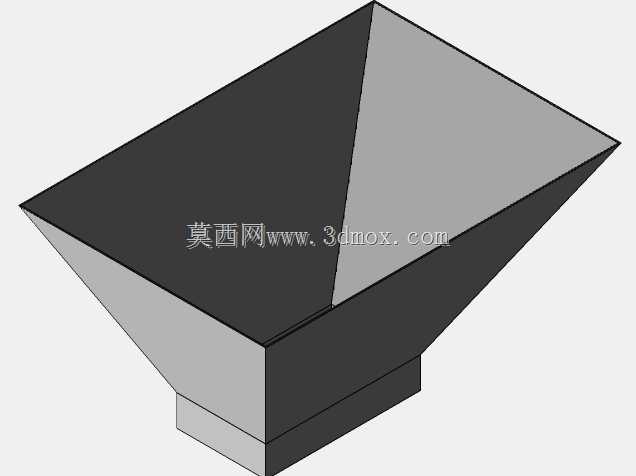

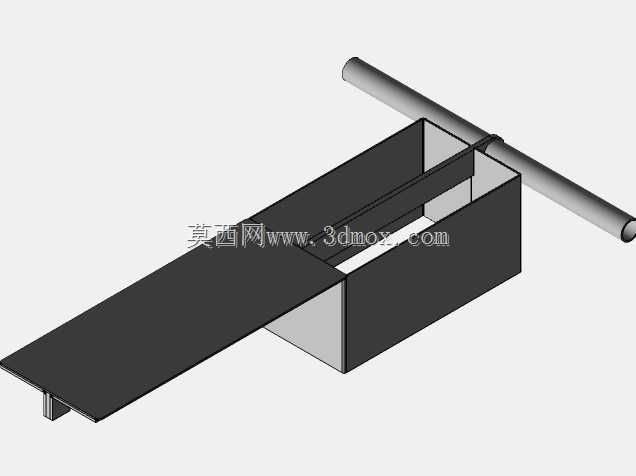

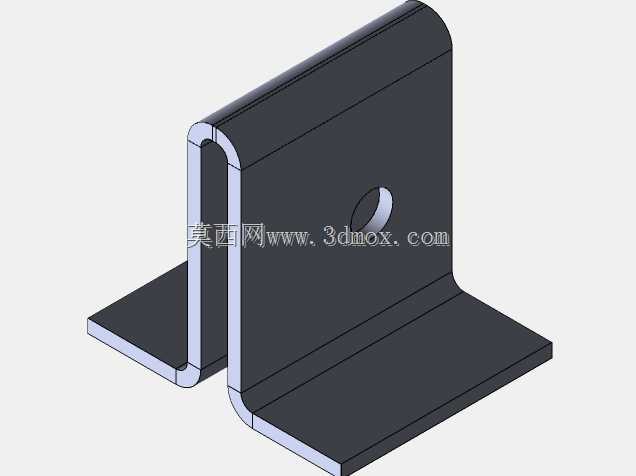

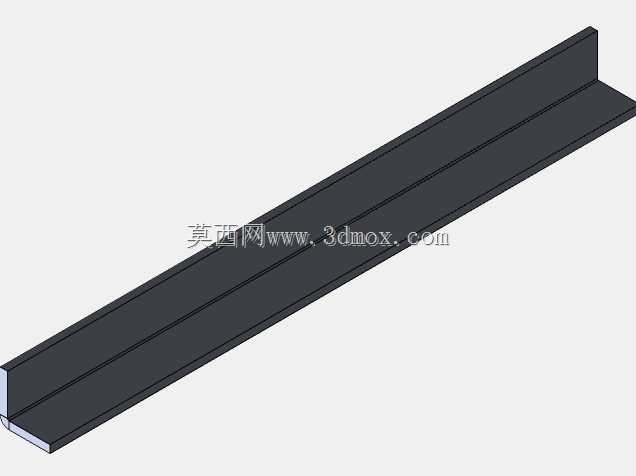

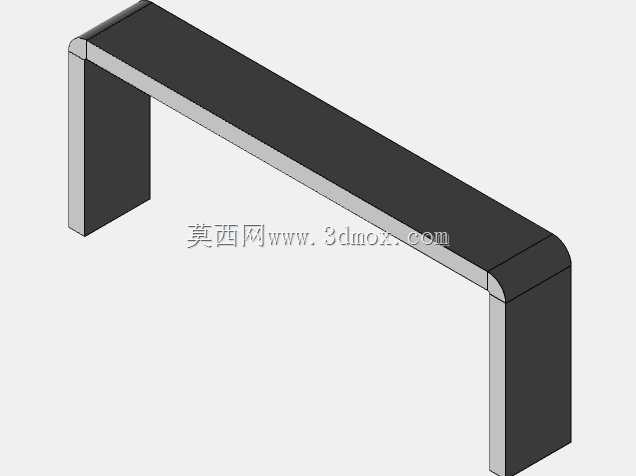

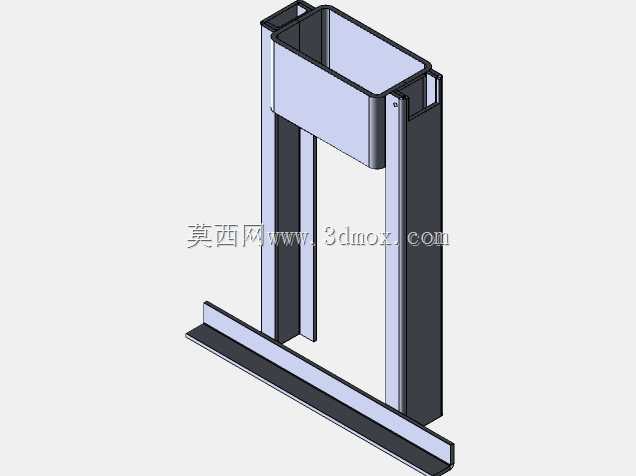

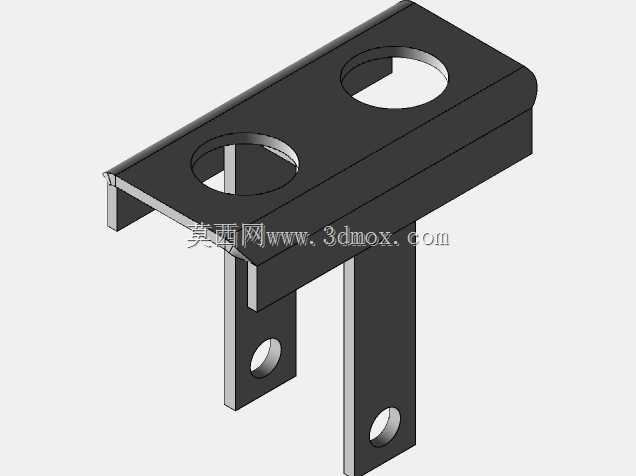

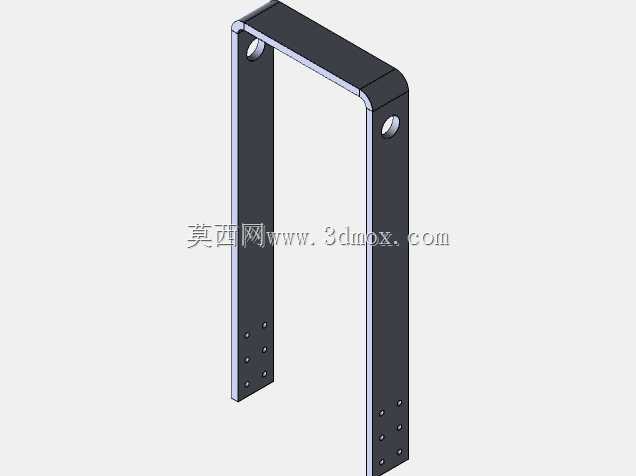

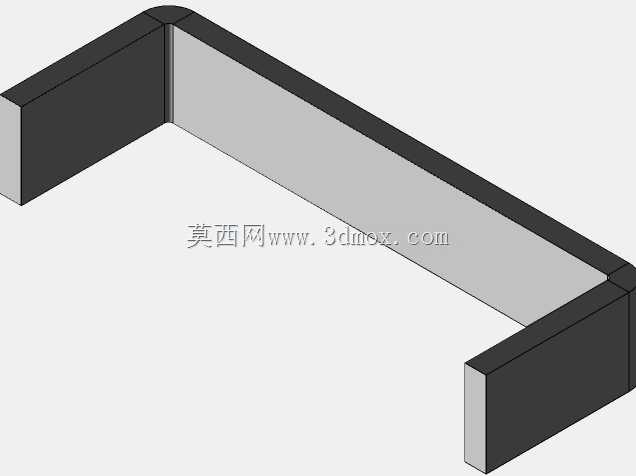

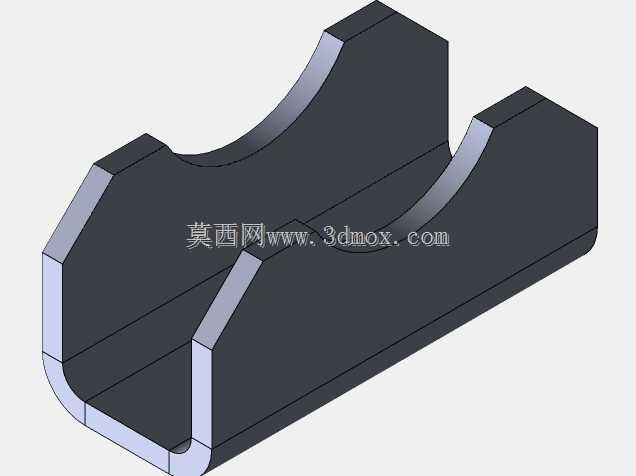

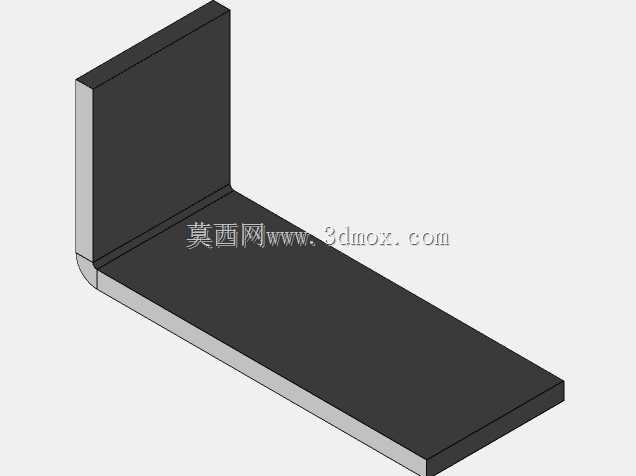

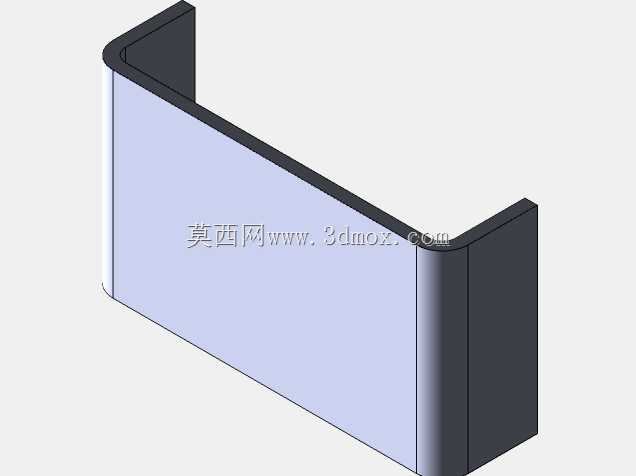

　　结构布置上，设备以机架、模箱、压头、导向构件、手动施力机构和承托面为主体。机架承担压制反力，需要在人员反复加力时保持侧向稳定，因此立柱、横梁和底座之间的连接位置应重点校核刚度与焊缝受力。模箱决定砌块外形，内腔尺寸直接影响成品长度、宽度和高度；压头进入模腔后与内壁保持较小间隙，既不能因间隙过大造成漏料和飞边，也不能因间隙过小导致卡滞。手动操作路径围绕填料、刮平、压合、保压、提起模箱和取出坯体展开，各动作之间没有复杂联锁，维修人员可通过直观观察判断卡料、磨损或对位偏差。

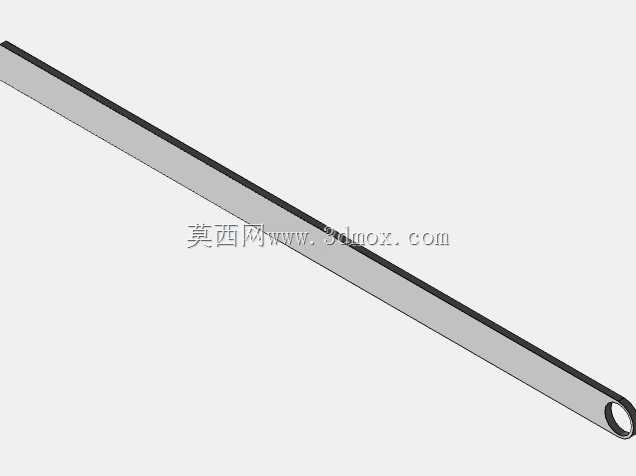

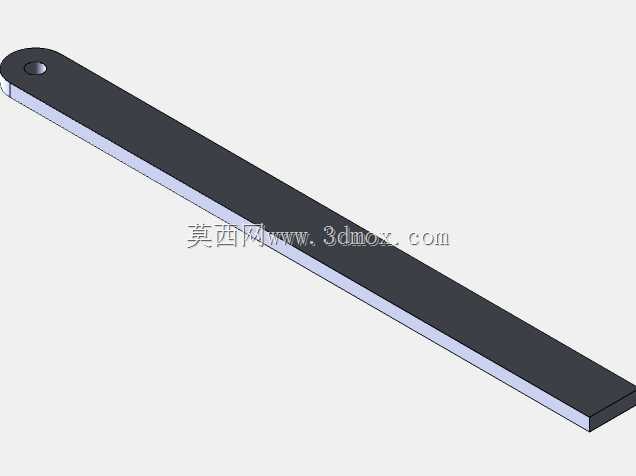

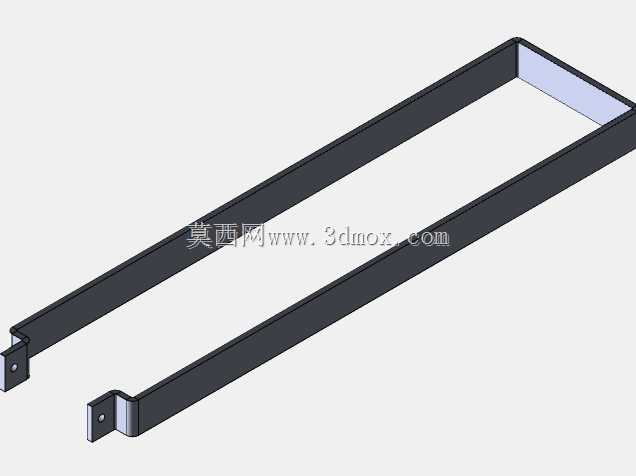

　　从实际用途看，该设备既可用于黏土类土砖的压实，也可通过调整物料配比制作混凝土块。土料成型时，含水率、颗粒级配和压实行程对坯体密实度影响明显；混凝土块制作时，则要控制骨料粒径，避免大颗粒卡在压头与模箱边角。设备的压制力来自人工杠杆或手动施压结构，杠杆支点、手柄长度和压头行程需要匹配普通人的操作力范围。若力臂过短，操作者劳动强度增大；若行程设计不合理，压头可能无法到达坯体目标高度，或在脱模阶段与模箱发生干涉。

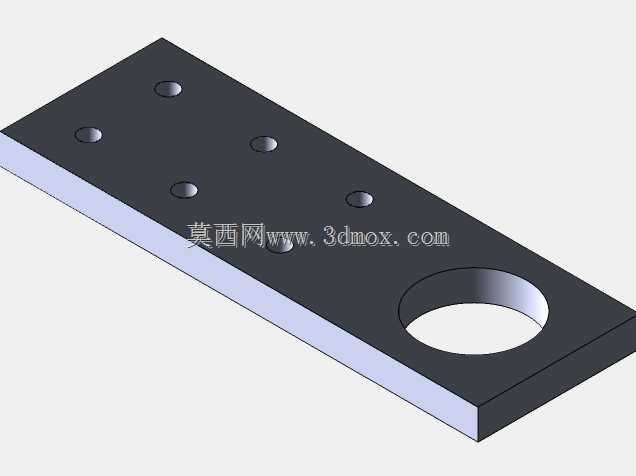

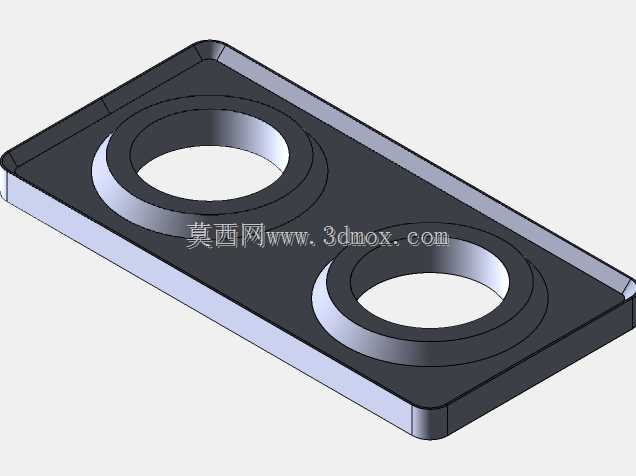

　　建模时应把模腔内部作为功能基准。压头下表面、模箱内壁和底托面共同构成砌块成型空间，三个方向的平行度和垂直度决定坯体外观。导向件的作用不是装饰，而是限制压头在反复下行过程中的偏摆；若导向间隙累积，压头会单侧摩擦模箱，长期使用后出现拉伤、起槽和坯体厚度不均。底座需要承受整机重量、人员下压力以及取砖时的冲击，落地边界应尽量外扩，使设备在手柄受力时不翘动。对于需要固定在车间地面或临时工地基础上的使用方式，底座可预留地脚连接位置，但开孔不能削弱主要承力截面。

　　外形尺寸方面，这类小型压制设备通常以单人操作为前提，高度应适配人工站立施力，模箱位置不宜过低，以免频繁弯腰；宽度和深度则围绕模腔、手柄摆动范围及取砖空间确定。安装边界不能只看静止轮廓，还要计入手柄向下压动时的扫掠区域、操作者站位、坯体取出后的临时堆放位置，以及清理残料时工具活动空间。若设备靠墙布置，后侧应留出检查连接点和清理漏料的距离；若多台并排使用，相邻设备的手柄运动范围不得交叉。

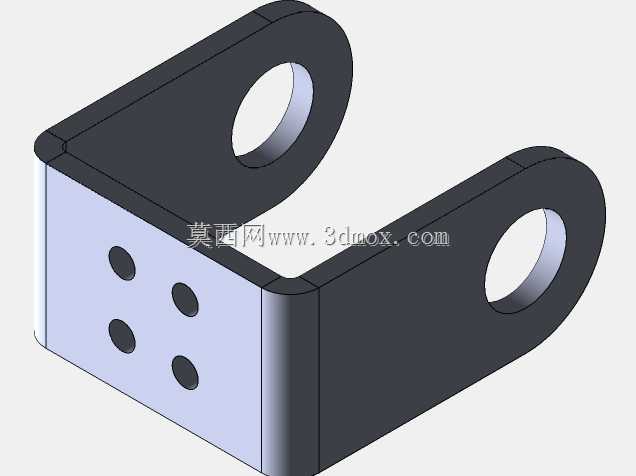

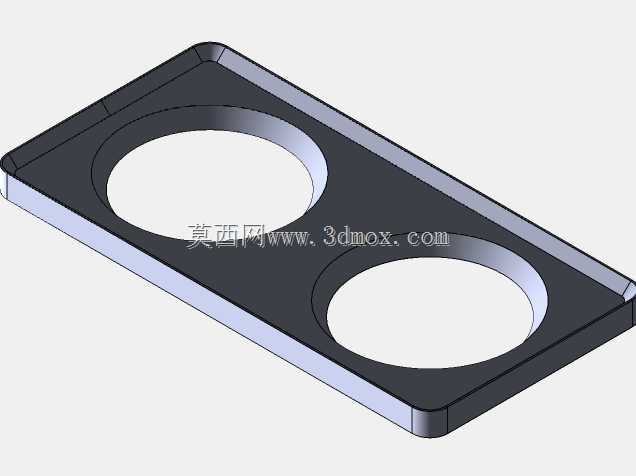

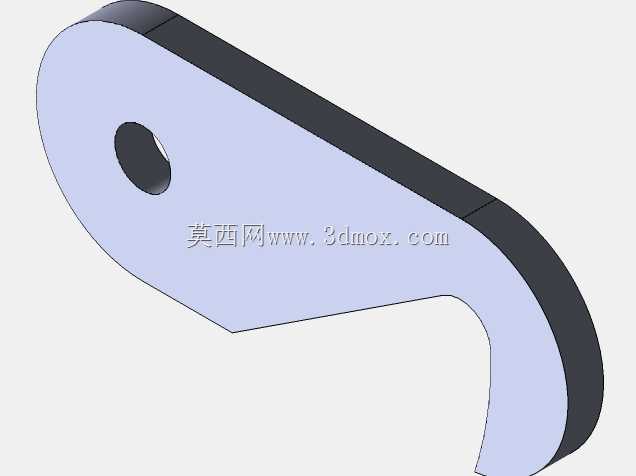

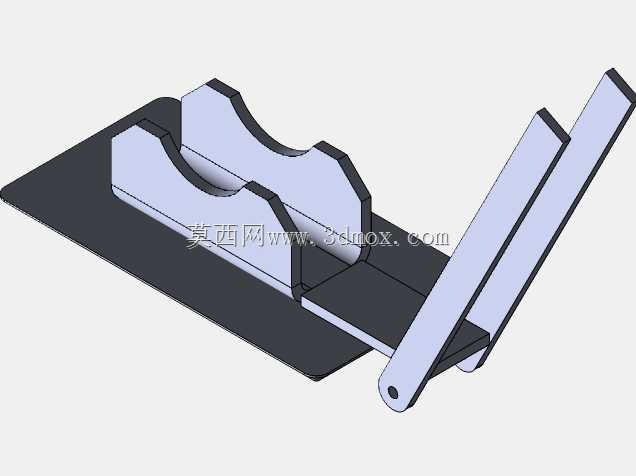

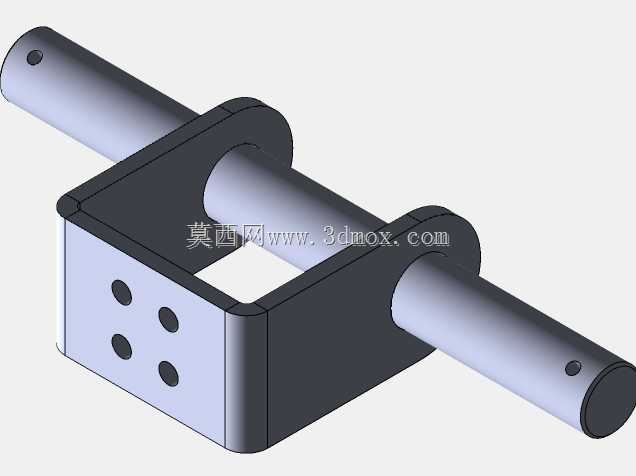

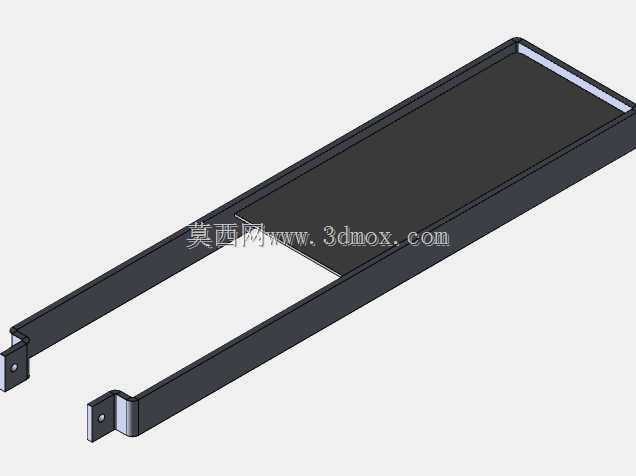

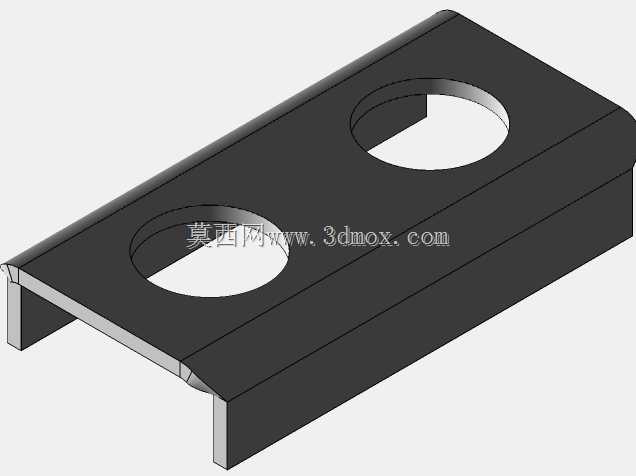

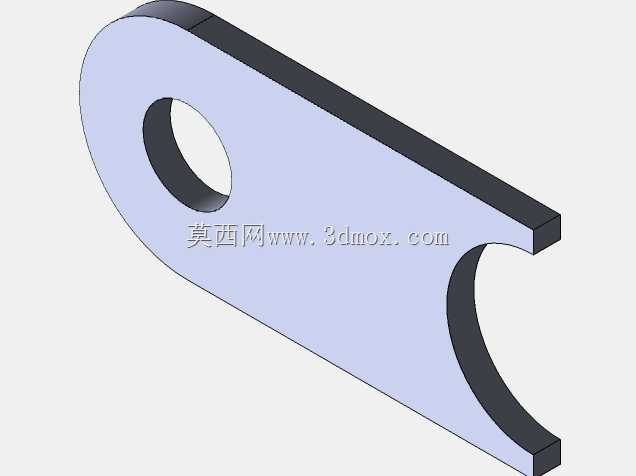

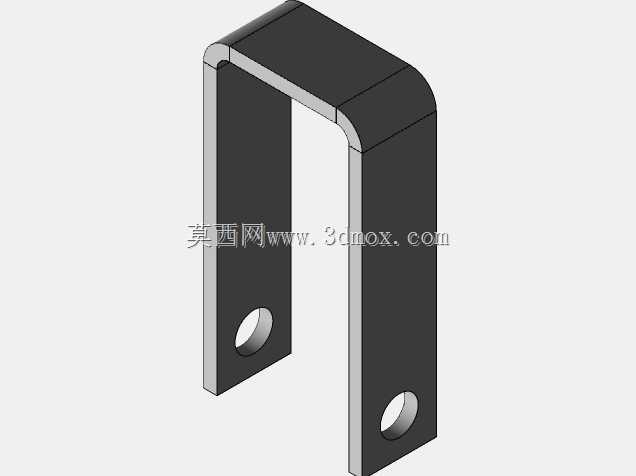

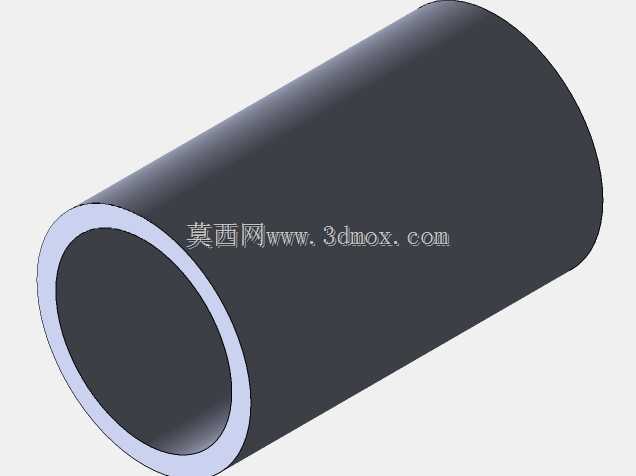

　　设计思路上，整机强调可制造性和易维护性。模箱属于直接接触物料的易损部位，宜采用可拆换结构，便于在磨损后恢复内腔尺寸；压头边缘可设置加强或耐磨处理，以抵抗砂粒和水泥基材料的磨蚀。承托面要兼顾平整与脱模便利，表面过于粗糙会增加坯体底部损伤概率，过于光滑则需关注湿料滑移。手动机构的铰接点应保留润滑和销钉更换条件，避免因粉尘进入后转动困难。

　　在工程应用中，该结构可作为小型制砖工装的设计参考，也可用于评估半自动压块设备的动作逻辑。结构工程师可在此基础上增加限位块、定位销、脱模助力件或可更换模腔，以适配不同规格砌块；选型人员则应关注模腔有效尺寸、压头行程、机架稳定性和人工操作空间，而不是仅比较外观。三维模型把施压、导向、容料、成型和脱模之间的空间关系完整表达出来，便于在加工前检查装配干涉、操作可达性和现场布置边界。
