CA6140车床无凸起螺栓托架缓冲组件

　　这套结构件的三维建模工作，是在CA6140普通卧式车床的进给传动改造项目里落地的，最初拿到的测绘需求来自车间老旧车床的溜板箱故障拆解：原设备使用多年后，进给丝杠端部的缓冲托架出现了配合面磨损、弹簧预紧力衰减的问题，原有外购备件的凸起安装座和现场改造后的溜板箱安装空间干涉，才衍生出这套取消外部凸起、整合螺栓导向功能的托架组件方案。

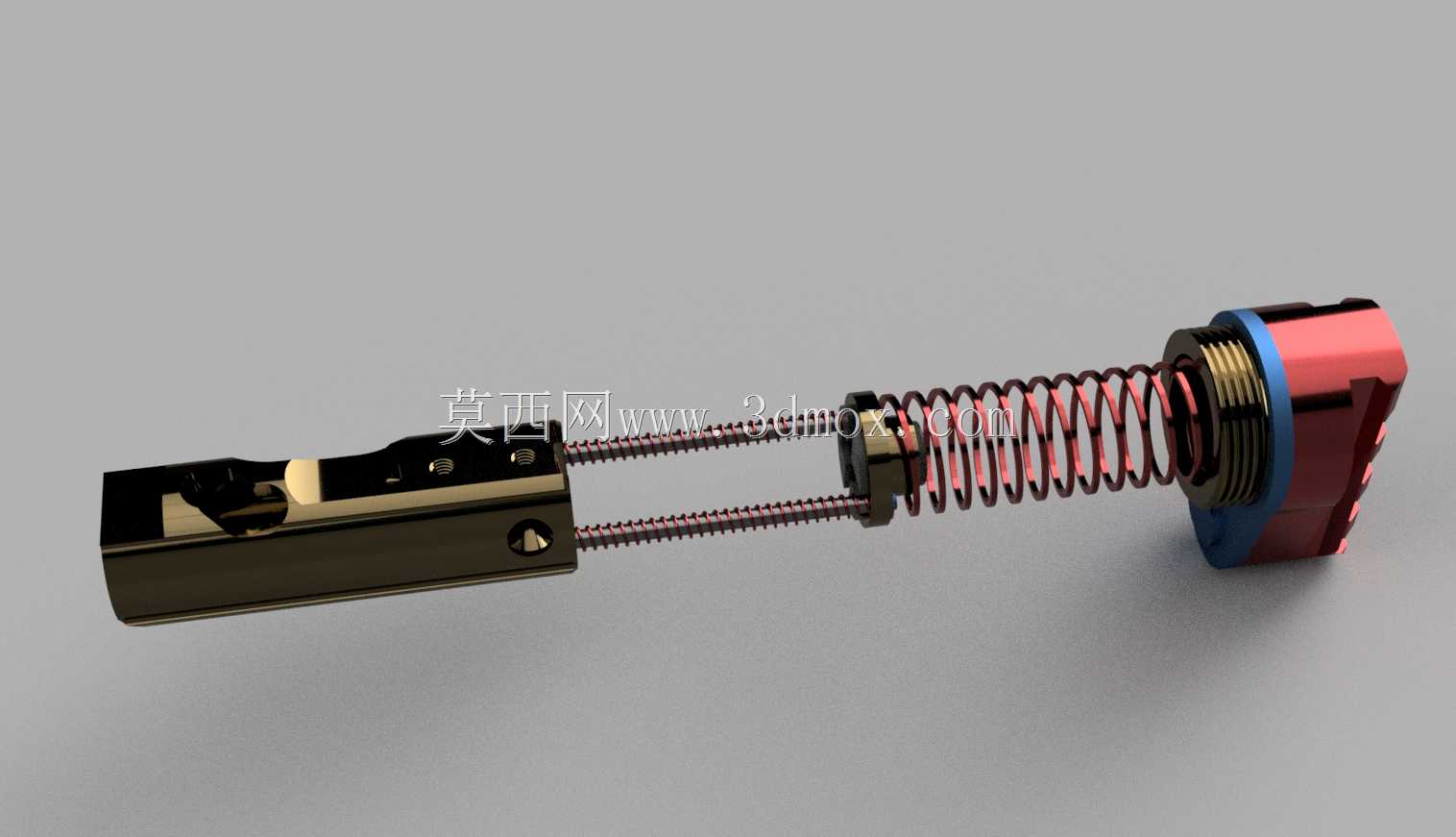

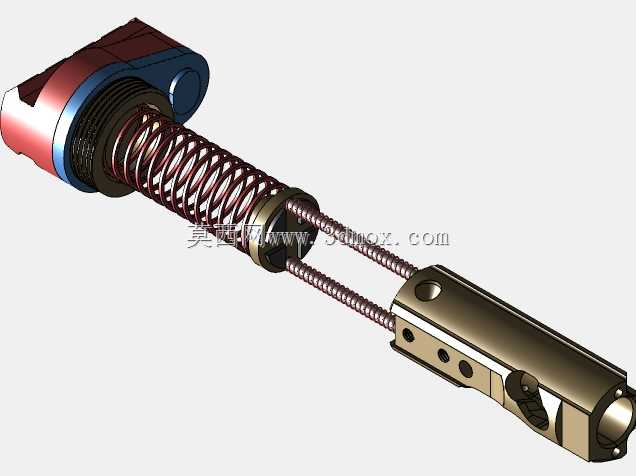

　　从实际装配边界来看，整套组件沿进给丝杠的轴向排布，总长度控制在320毫米区间内，左端对接车床主轴箱侧的传动端盖，最大径向轮廓直径不超过72毫米，右端的滑动托架本体直接卡入溜板箱侧面的预制安装槽，安装槽的预留宽度为45毫米，托架本体的配合段宽度做到44.8毫米，预留0.2毫米的滑动间隙，不需要额外加装凸起的定位法兰，完全贴合改造后溜板箱的平整安装面，不会和旁边的进给手轮、刻度盘机构发生运动干涉。

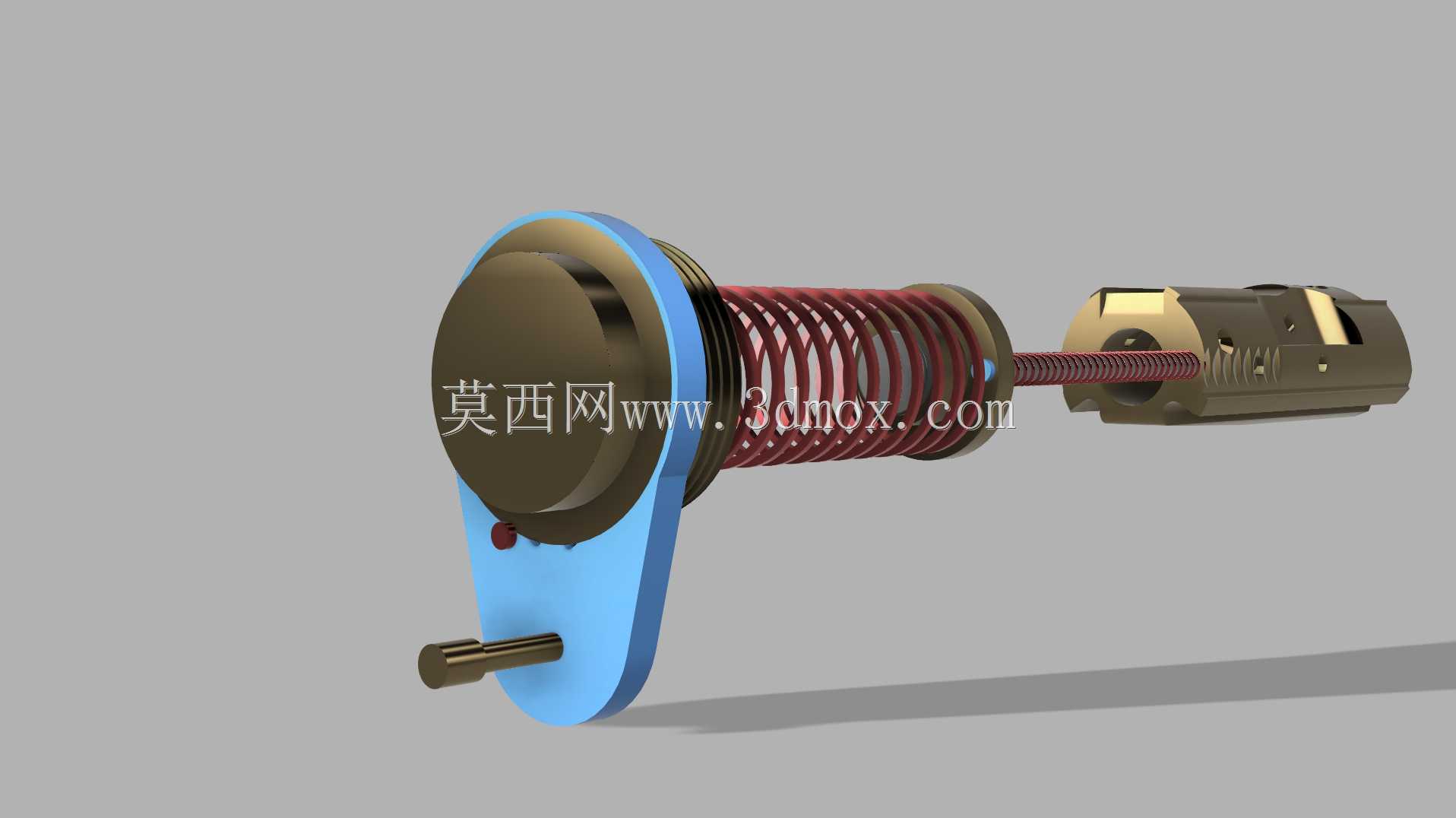

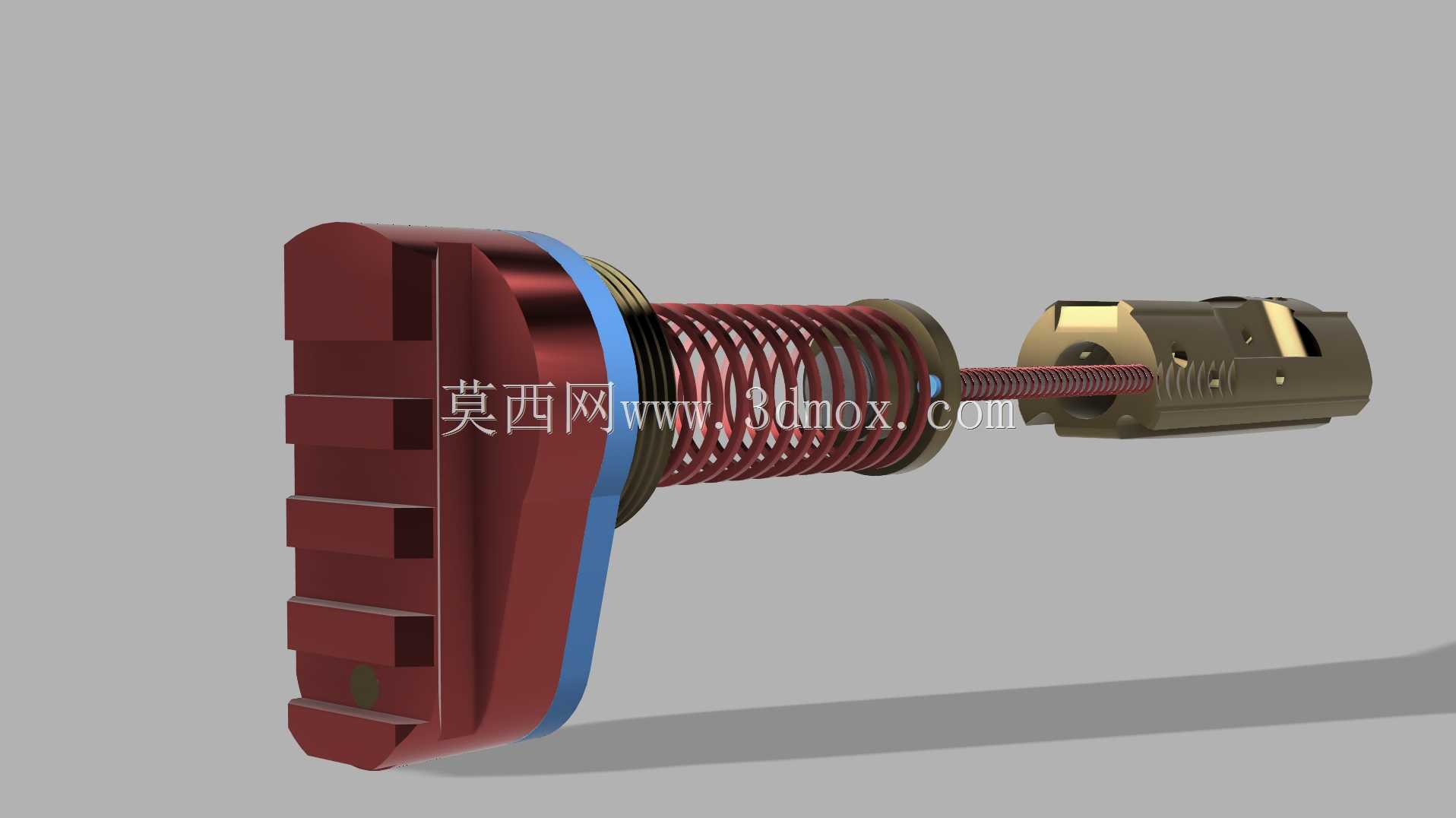

　　组件的核心功能段分为三个部分：最左端的端盖连接座采用红蓝分色的建模区分，红色段是和箱体端面贴合的密封配合面，加工时需要保证端面粗糙度Ra1.6，蓝色段是内置的导向衬套安装位，衬套采用锡青铜材质，和穿过的光杆导向轴形成间隙配合，避免钢件直接摩擦出现拉伤。中间段的圆柱螺旋压缩弹簧是整套缓冲结构的核心，弹簧的线径4毫米，中径38毫米，有效圈数12圈，自由状态下长度110毫米，装配预压缩量设定为15毫米，对应的预紧力约220牛，当进给传动出现过载冲击时，弹簧可以最大再压缩30毫米，吸收丝杠窜动带来的冲击载荷，避免硬连接撞坏溜板箱内的齿轮副。弹簧两端的支撑座都做了沉孔定位，弹簧端部不会出现径向滑移，反复冲击后也不会发生弹簧偏磨断裂的问题。

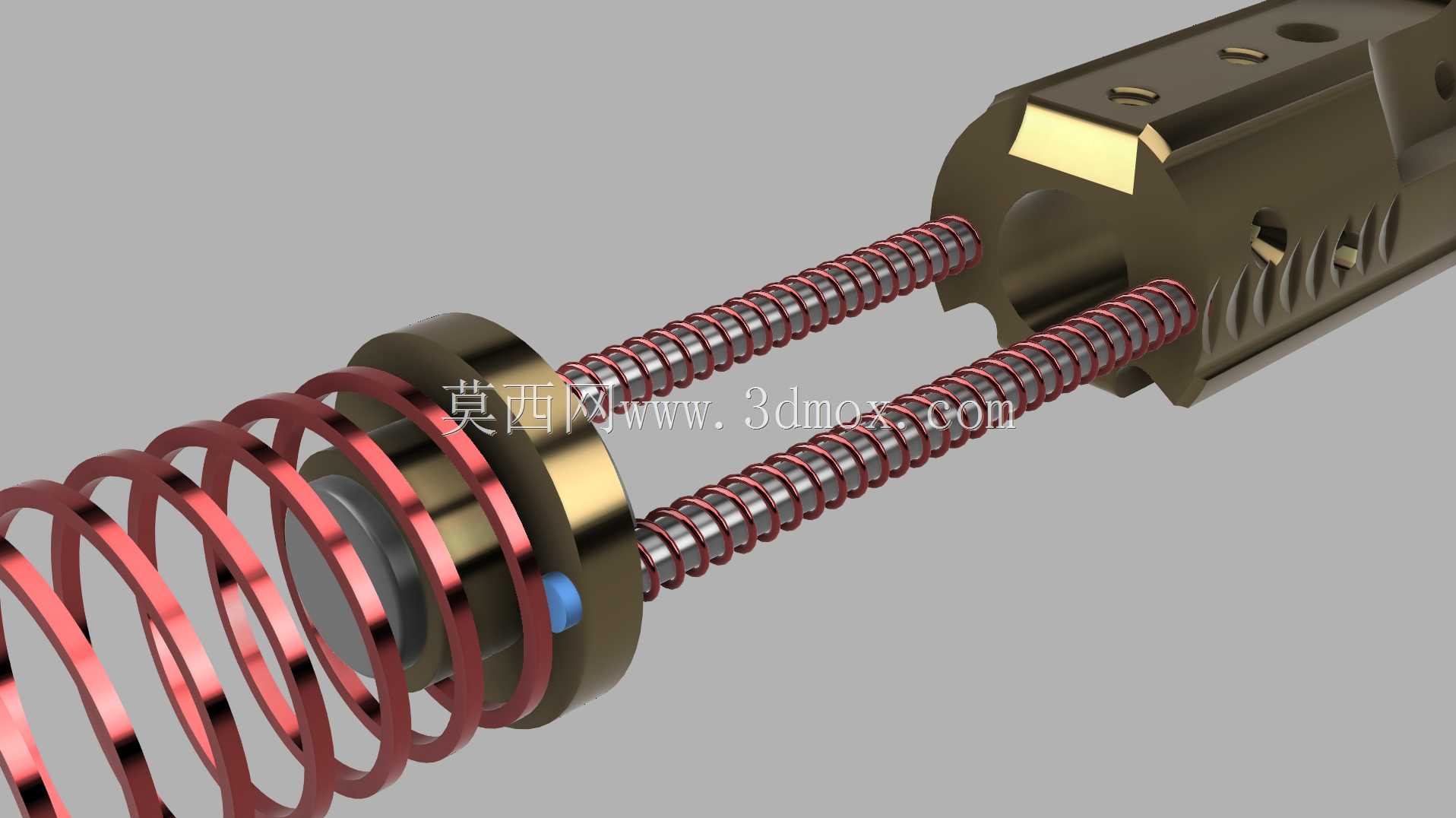

　　右端的滑动托架本体是整个零件加工精度要求最高的部分，本体采用45号钢整体铣削成型，侧面开设的三个通孔是润滑油道的预留孔，工作时可以定期注入锂基脂，润滑内部和导向杆配合的铜套，下方的铰接孔用来连接进给机构的拨叉，拨叉的销轴穿过孔位后用开口销锁死，传动过程中托架沿两根平行的导向光杆做直线往复运动，双导向杆的中心距设定为60毫米，光杆直径12毫米，这种双杆导向的设计完全避免了单杆支撑容易出现的托架偏转卡滞问题，哪怕进给负载出现偏载，托架的滑动面也不会出现局部压强过大的磨损情况。

　　设计过程中特意取消了传统托架外侧凸起的螺栓安装座，原本用来固定托架的连接螺栓全部整合到托架本体的内部沉孔里，螺栓从托架内侧向安装面锁付，外表面没有任何突出的螺栓头和凸台，一方面解决了老旧车床改造时安装空间不足的干涉问题，另一方面平整的外表面也不会在车床运行时缠绕切屑，日常清理维护的时候不用特意清理凸台缝隙里积存的铁屑和切削液。整套结构在建模时所有配合面都做了公差标注：导向杆和衬套的配合选H7/h6，弹簧座和端盖的配合选H8/f7，铰接孔和销轴的配合选H7/h6，完全满足普通车床进给机构的长期运行要求，在实际车间的试运行测试里，连续进行2000次往复进给循环后，托架的滑动阻力波动不超过8%，弹簧的预紧力衰减小于5%，没有出现任何卡滞、异响或者部件松动的情况，既可以作为老旧CA6140车床的备件改造方案，也可以直接移植到同规格其他普通卧式车床的进给缓冲机构设计里，结构简单可靠，加工工艺性好，不需要特殊的定制刀具就可以完成全部零件的机加工。
