这套爪式夹持机构是面向普通卧式车床自动化改造场景开发的末端执行部件,最初的设计出发点是解决CA6140这类传统手动车床在批量轴套、盘类零件加工时,人工上下料重复劳动强度大、装夹定位一致性差的痛点,可直接配套在桁架机械手、六轴工业机器人的末端法兰上,完成毛坯件从料仓到车床三爪卡盘工位的转运、上料对位,以及加工完成后成品件的取出码放动作,在中小批量机加工自动化产线、数控车床单机改造项目中适配性极强。

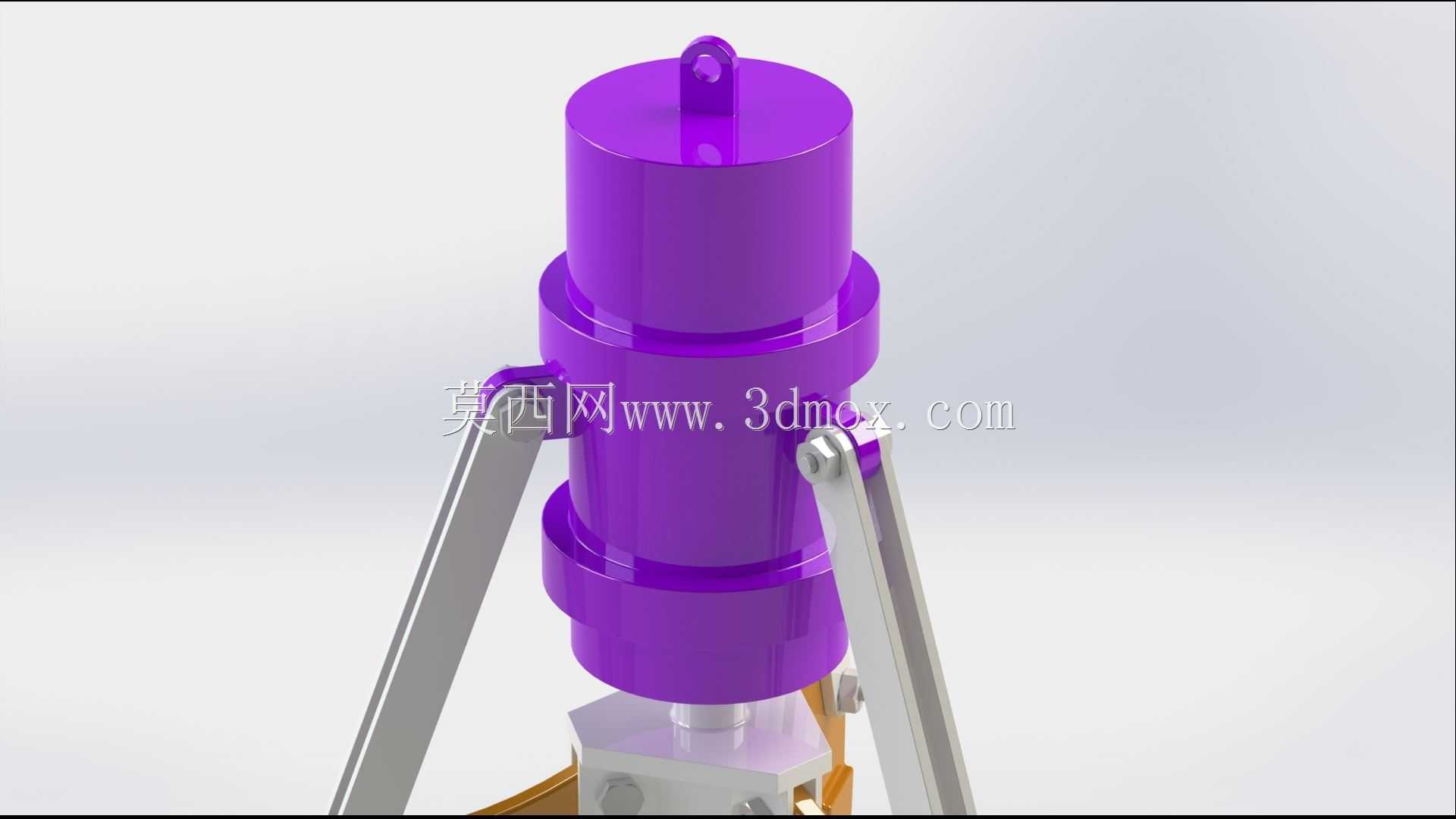

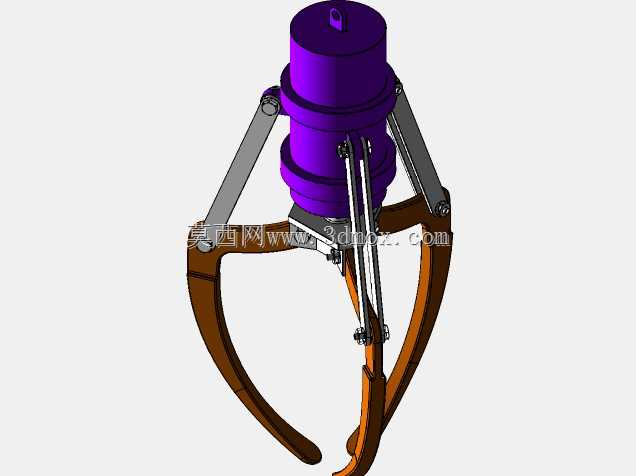

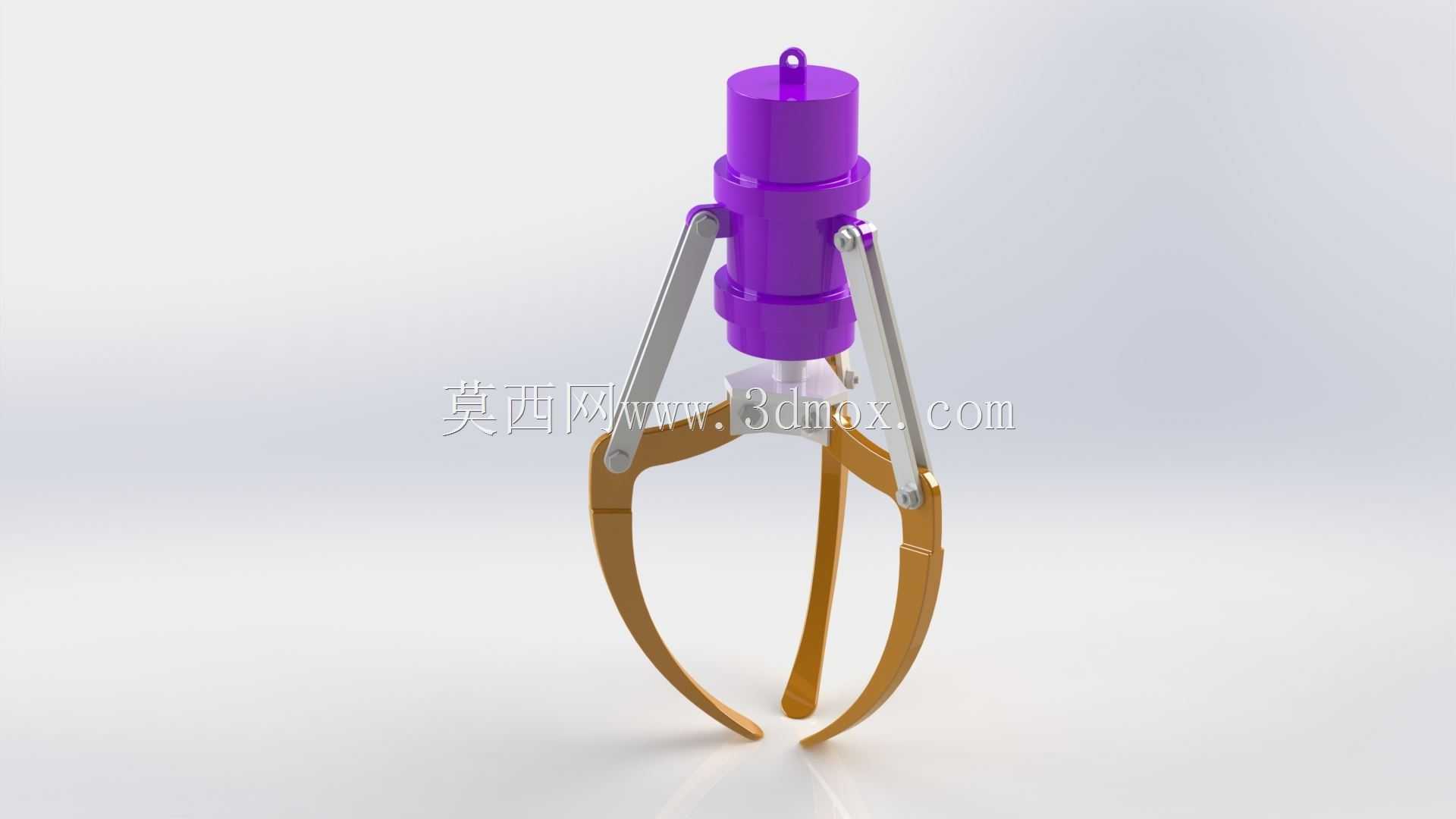

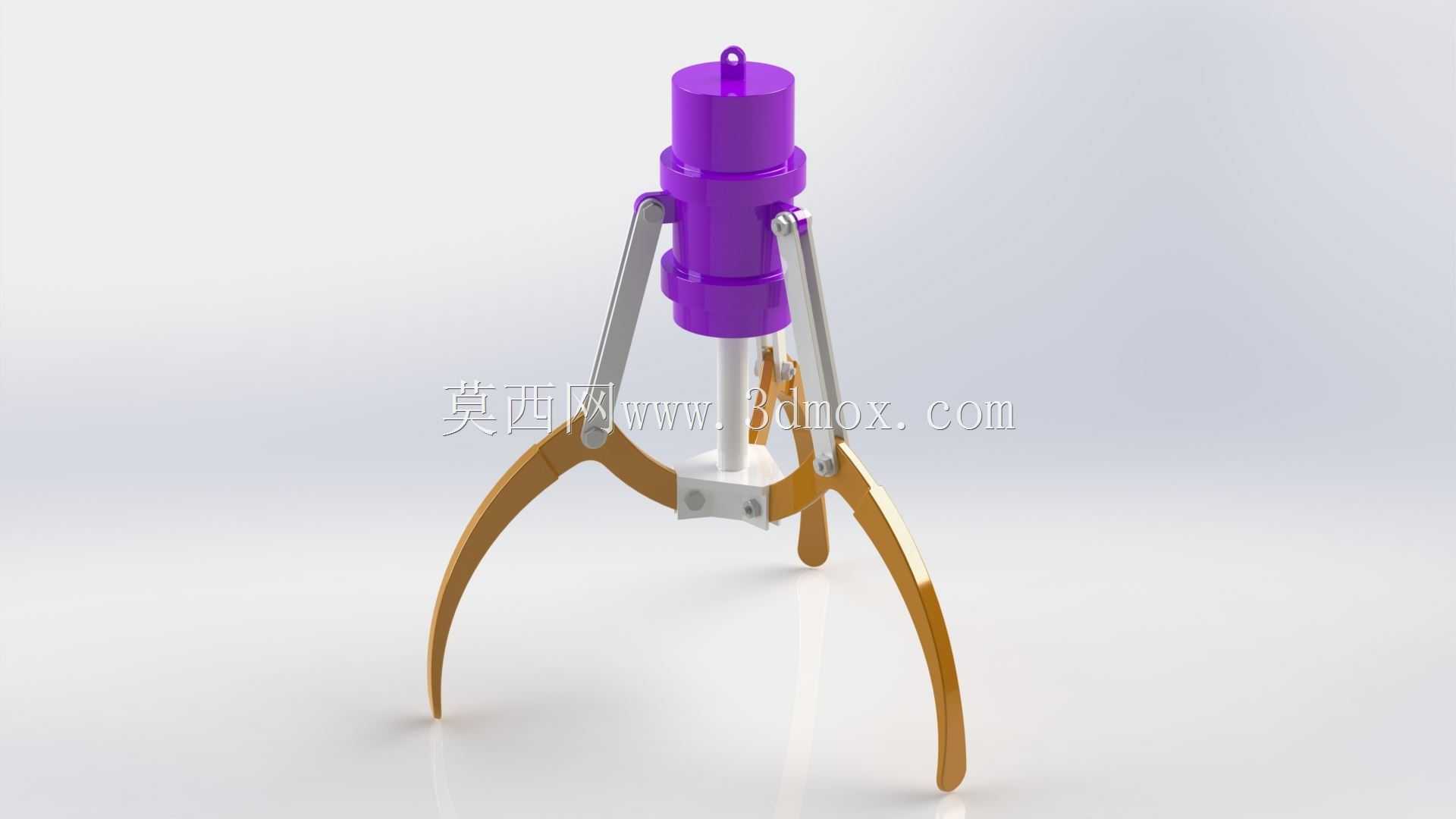

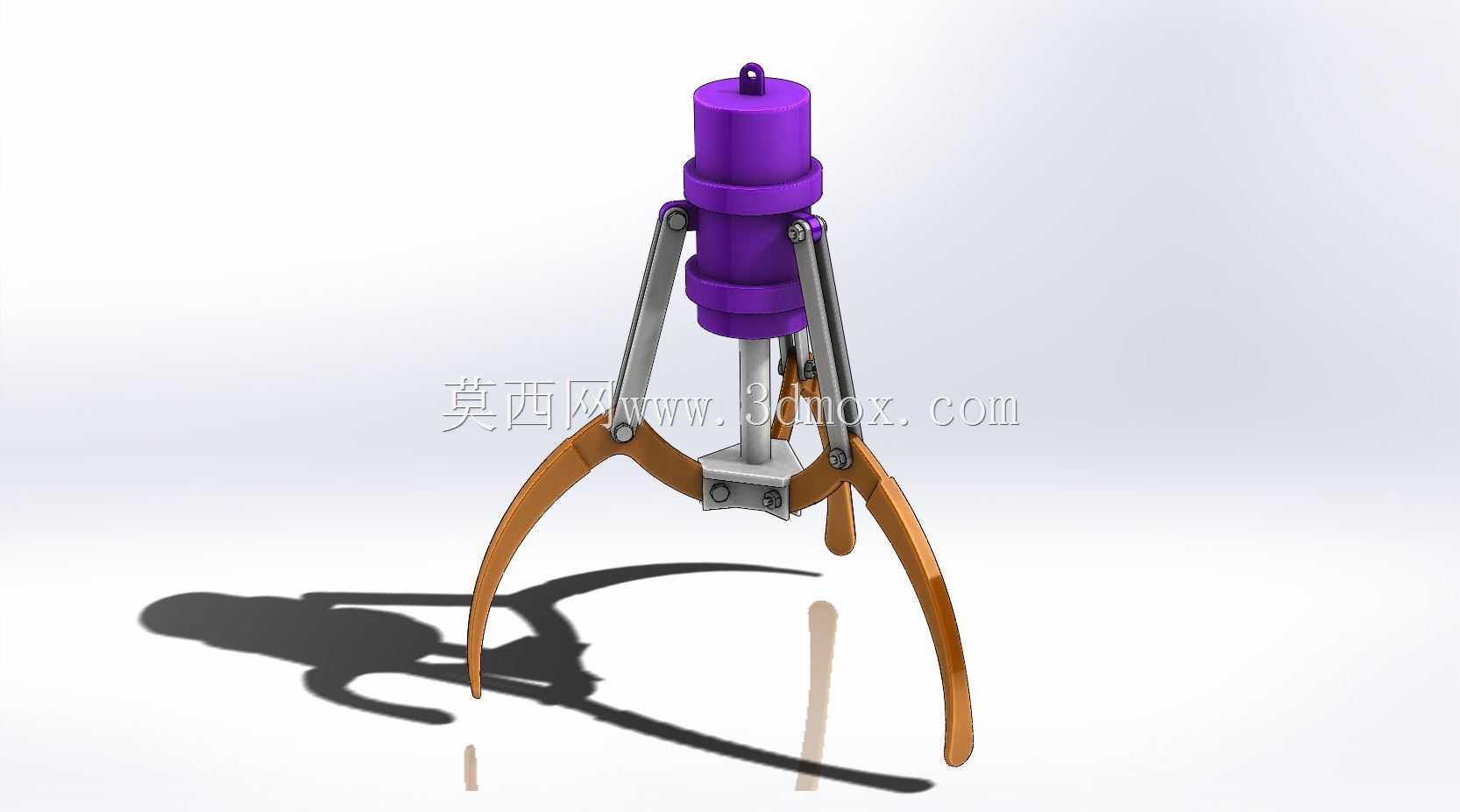

从结构功能逻辑来看,整套夹持器采用顶部驱动筒体加三指同步收拢的经典构型,上部紫色段为驱动安装腔体,内部可集成气动活塞、直线驱动杆或者小型电动推杆,动力输出沿筒体中心轴线竖直向下传递,通过中部的铰接联动盘把直线位移转化为三根夹指的同步摆角动作。三根夹指沿圆周120度均布,这种布局相比两指夹爪对圆柱形工件的对中精度更高,工件自重沿轴线方向的分力会被三个接触点均匀分担,夹持圆棒料、环形坯料、盘类零件时不会出现偏心滑脱,哪怕工件表面残留少量切削液、铁屑碎屑,三点接触的夹持稳定性也远高于平面两指结构。
夹指部分采用两段式铰接设计,靠近驱动端的是银灰色金属联动摆臂,下端接触工件的棕色段为仿形抱合爪,爪体内侧曲面做了大圆弧过渡,收拢后可以完整包覆圆柱形工件的外圆周面,接触形式从普通夹爪的线接触升级为面接触,同等夹持力下工件表面的压应力大幅降低,夹持精加工后的光滑轴件时不容易夹伤表面,也不会在薄壁套筒工件上夹出变形凹痕。每一处铰接回转副都配置了销轴与限位衬套,摆臂的开合行程有明确的机械限位,不会因为驱动行程超限出现夹指过翻、机构卡死的问题,日常维护时只需定期给铰接点加注润滑脂,更换不同规格工件时也可以快速拆卸下端的仿形爪块,换成对应直径的爪型即可适配不同批次的零件尺寸。
设计阶段的尺寸边界规划完全围绕车床工位的操作空间展开:上部驱动筒体的外径控制在常规机器人末端法兰的适配范围内,筒体顶部预留标准安装法兰孔位,可以直接和ISO规格的机器人输出法兰对接,不需要额外设计转接板;整套机构竖直方向的总高度压缩在车床卡盘到刀塔之间的安全间隙以内,机械手伸入车床加工腔取放工件时,夹指完全张开的最大外径不会碰到卡盘卡爪、刀架或者车床防护门内壁,避免上下料动作过程中发生运动干涉。夹指完全张开时的内圈开口尺寸覆盖普通CA6140车床常规加工的棒料直径范围,收拢后最小夹持直径可以适配小尺寸轴销类零件,行程区间不需要更换驱动部件就能覆盖绝大多数常规车削工件的规格。
实际产线调试时,这套夹持器的运动逻辑非常顺畅:驱动端泄压或者推杆回缩时,联动摆臂带动三根夹指同步向外张开,机构移动到料仓工件上方后下压套住工件外圆,随后驱动端进气或者推杆伸出,推动铰接盘下行,三根夹指同步向内回转抱合工件,抱合到位后触发压力信号反馈给机床控制系统,机械手即可抬升移动,把工件送入车床卡盘内部,待车床自身卡盘夹紧工件后,夹持器松开夹指退出加工腔,整套动作节拍可以控制在数秒以内,相比人工上下料效率提升明显。夹指的曲面造型还兼顾了异形工件的兼容能力,除了圆形棒料,对带法兰边的盘类零件、阶梯轴工件,三根爪可以同时抵靠在工件的不同外圆台阶上,转运过程中工件不会出现轴向窜动。整套机构的受力路径非常清晰,夹持工件产生的径向反力全部通过摆臂铰接点传递到上部刚性筒体,最终载荷由机器人末端法兰承担,结构件的壁厚经过刚度校核,满负载夹持工件高速移动时不会出现夹指颤振,长期高频次开合作业后铰接点的磨损量也控制在公差允许范围内,完全能满足机加工车间连续三班倒的自动化生产使用需求。
