带衬套轴承Corexy架构桌面级熔融沉积打印设备

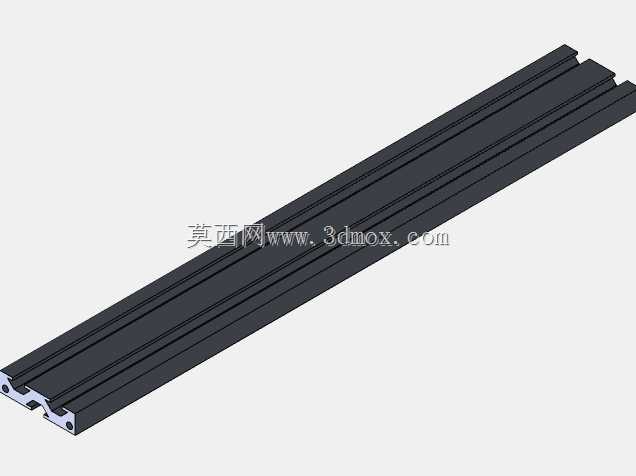

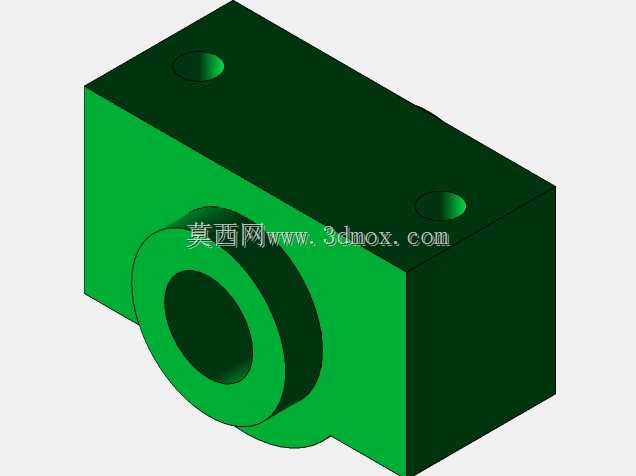

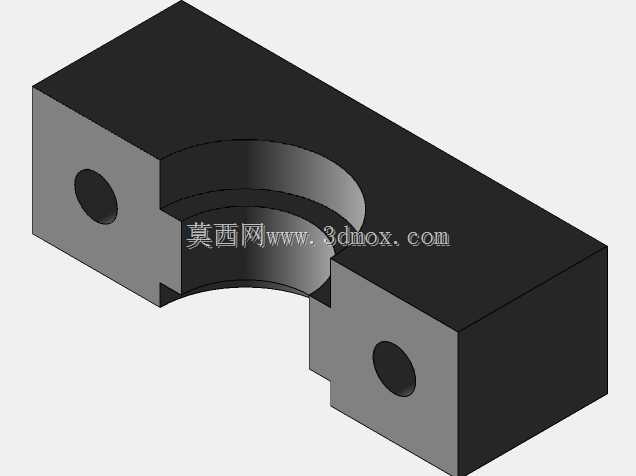

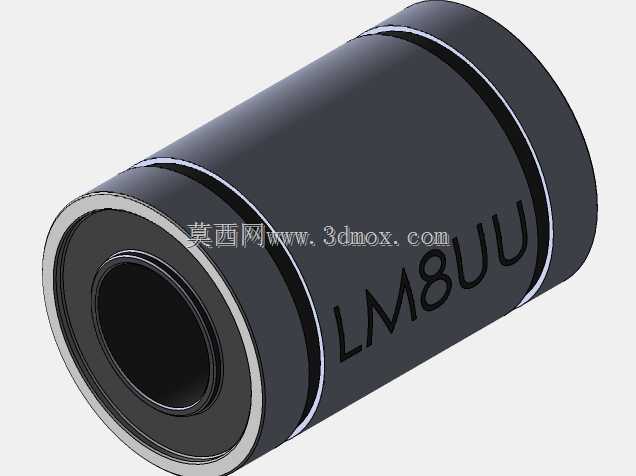

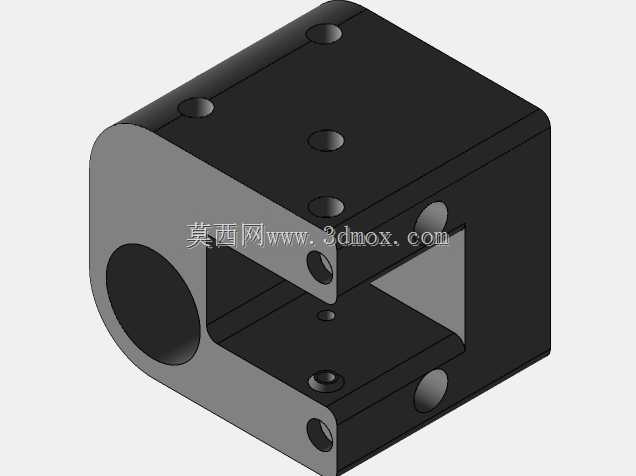

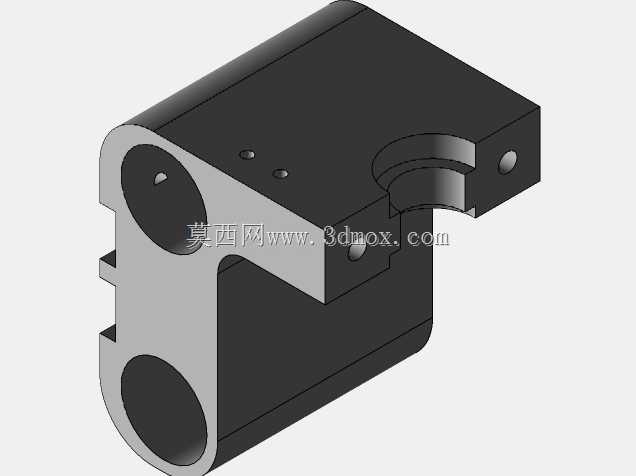

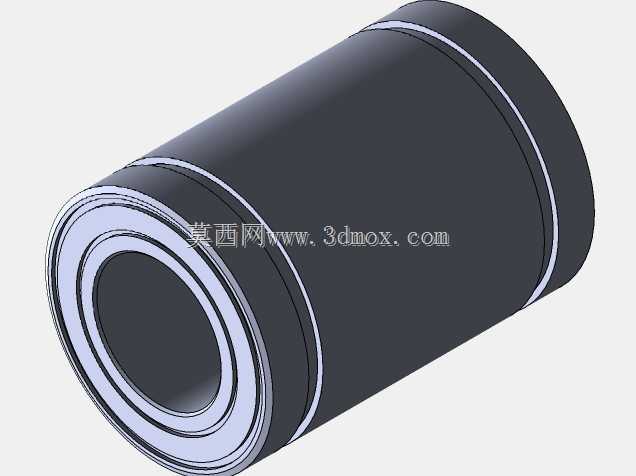

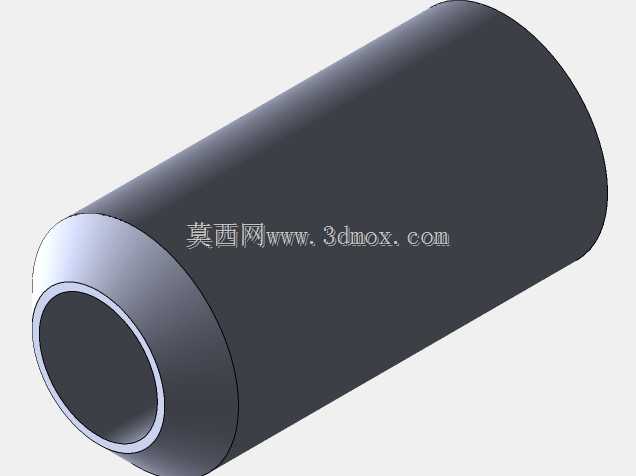

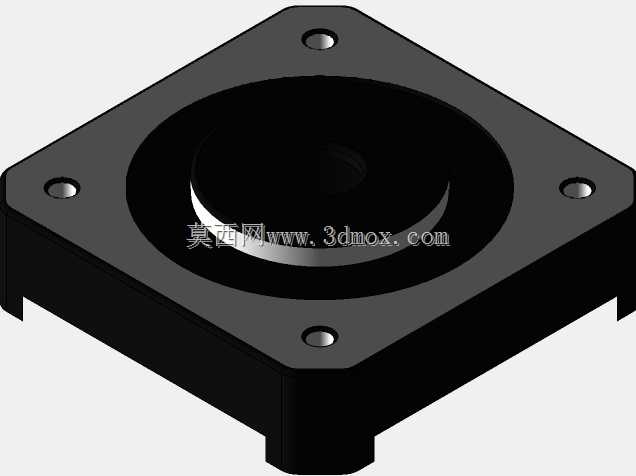

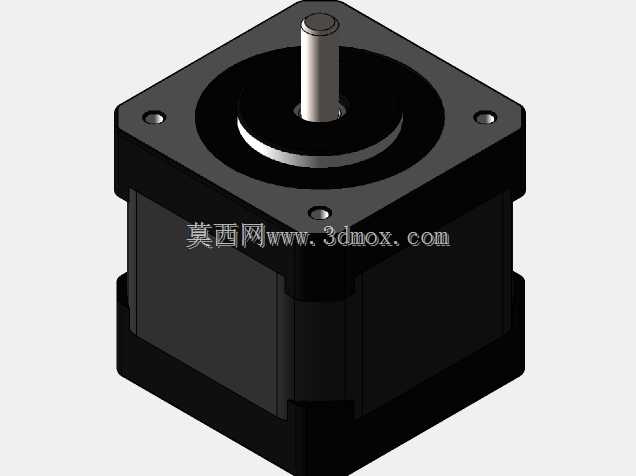

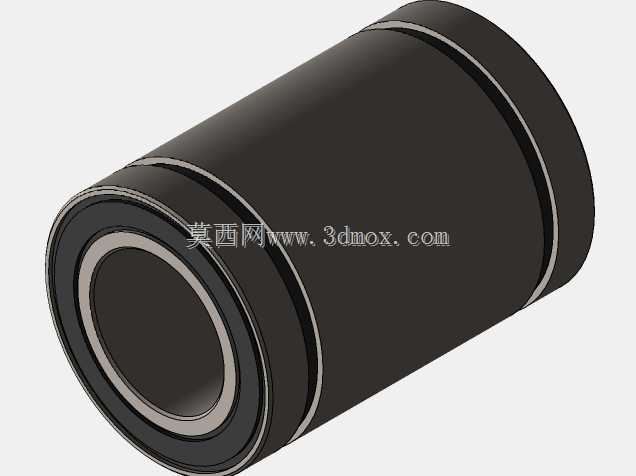

　　X轴与Y轴的导向副没有采用常见的直线光轴加线性滚珠轴承的配置，而是选用带衬套的滑动轴承组件，衬套多为自润滑工程复合材料，在长期运行过程中不需要频繁加注润滑脂，面对打印过程中产生的少量PLA、ABS挥发附着物以及车间环境中的细微粉尘，衬套的容尘能力远优于滚珠循环结构，不会因为微小硬质颗粒进入滚道造成轴承点蚀、卡滞，在教学实验室、开放式创客空间这类维护频次较低的使用场景下，能够大幅降低后期运维的配件更换成本，同时滑动副的阻尼特性可以抑制高速换向时的刚性冲击，让喷头运行过程更加平稳。从结构设计思路来看，Corexy的核心传动逻辑是通过两根同步带的差速运动实现喷头的XY平面位移：当两个步进电机同向同速转动时，喷头沿X轴方向移动；这套Corexy运动架构的桌面级增材制造设备，在小批量样件试制、工装夹具快速打样、创客研发验证、教学实训以及非标零部件小批量生产场景中具备很高的适配性，区别于普通Prusa架构的Z轴平台升降方案，该机型将热床的Z向运动与XY平面的喷头运动完全解耦，在高速打印工况下能够大幅降低运动部件的惯量，避免热床带着打印件往复加减速带来的惯性振纹，尤其适合打印尺寸偏大、重心偏高的薄壁结构件，在电子外壳、机械传动支座、教学演示模型、定制化工装治具的制作场景中，能够稳定保证成型件的层纹一致性与尺寸精度。整机框架采用标准工业铝型材搭建，型材槽口既作为整机的受力支撑基体，也直接充当直线运动的导向安装基准，

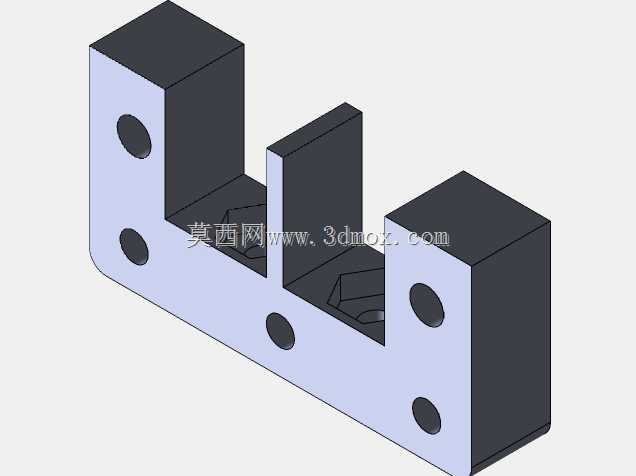

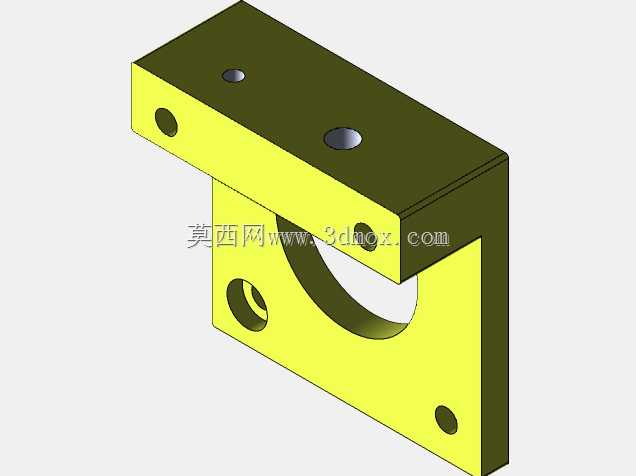

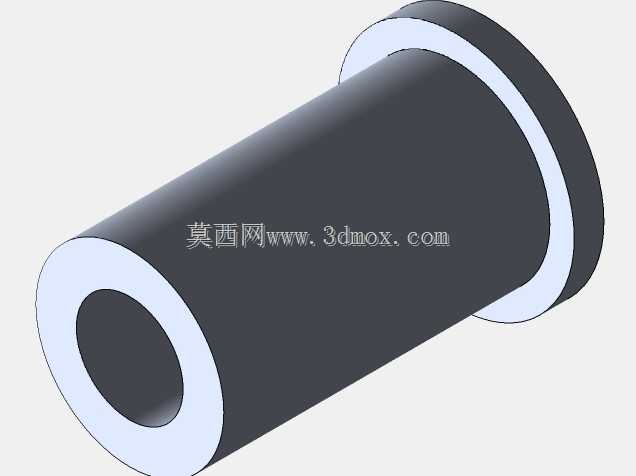

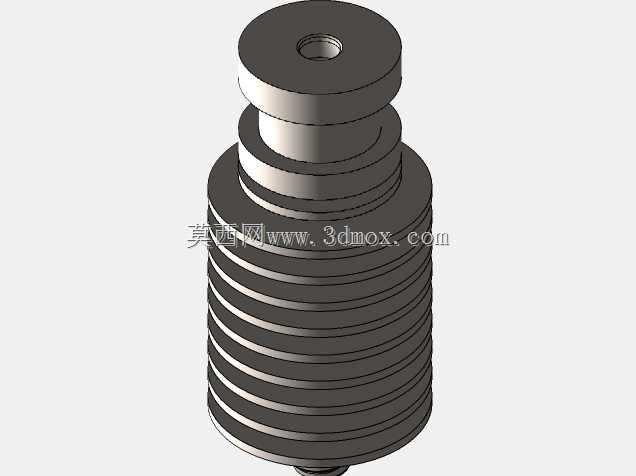

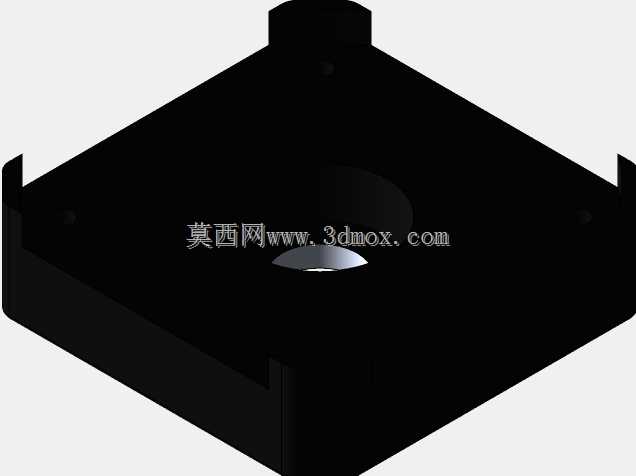

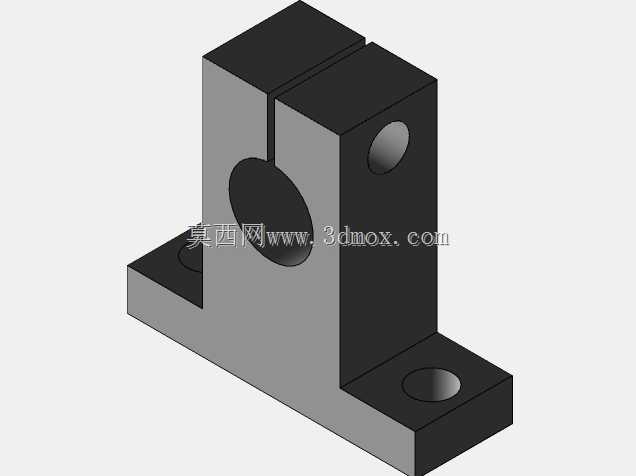

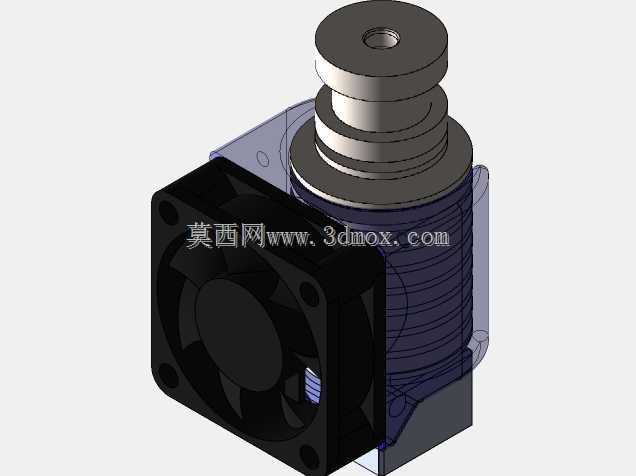

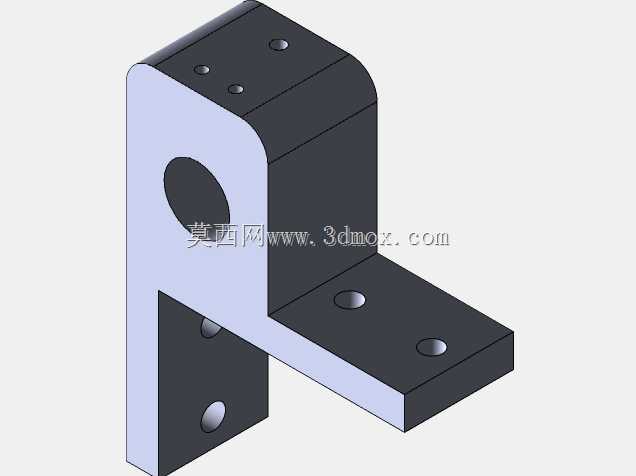

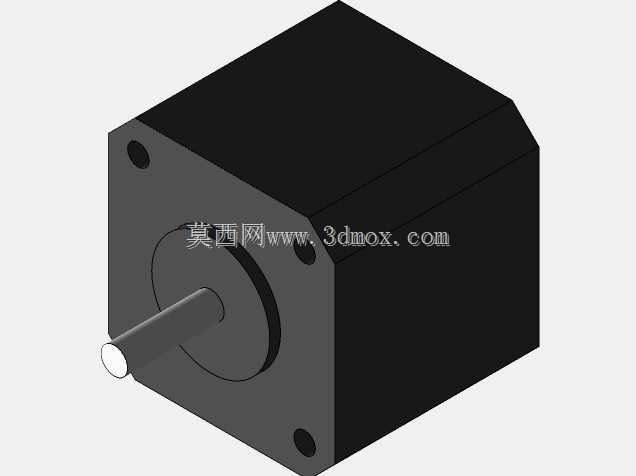

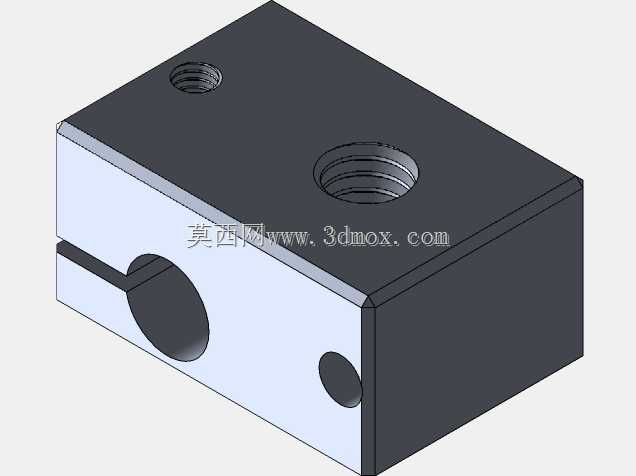

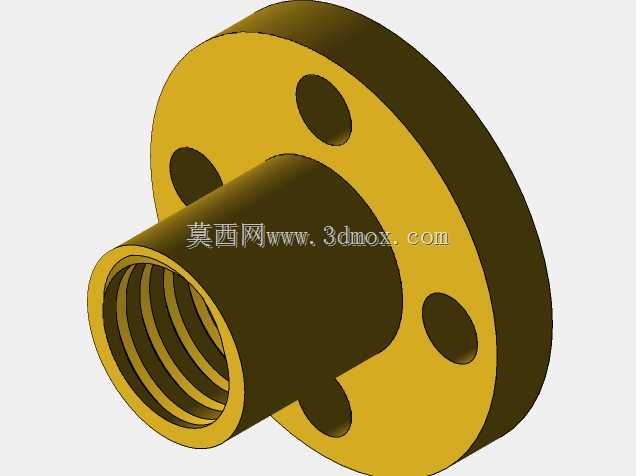

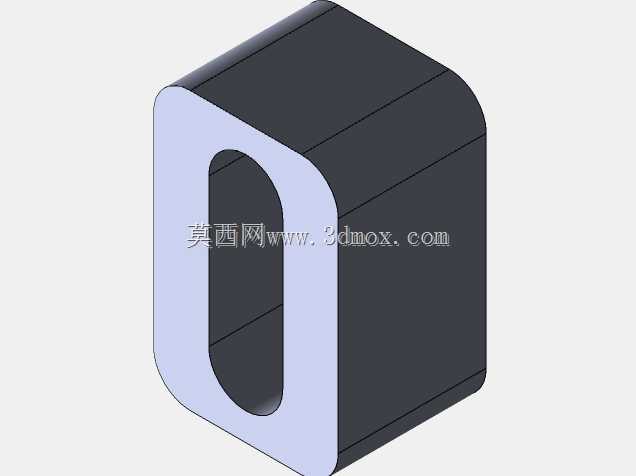

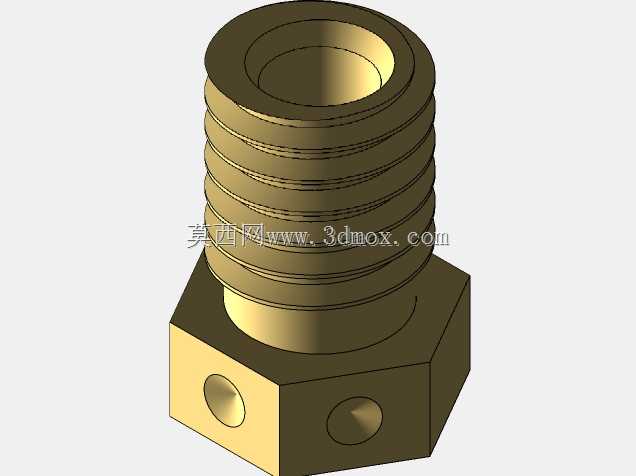

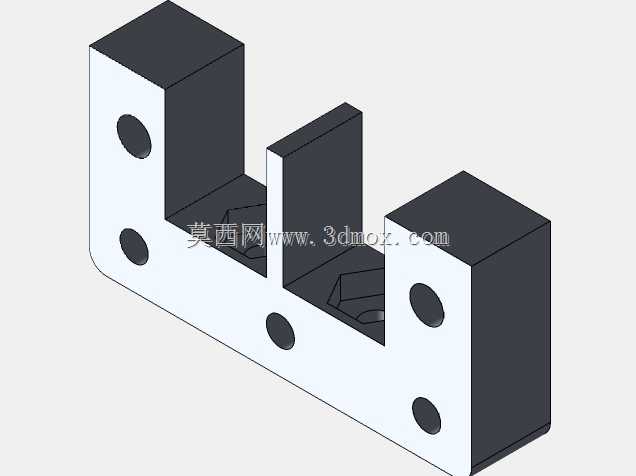

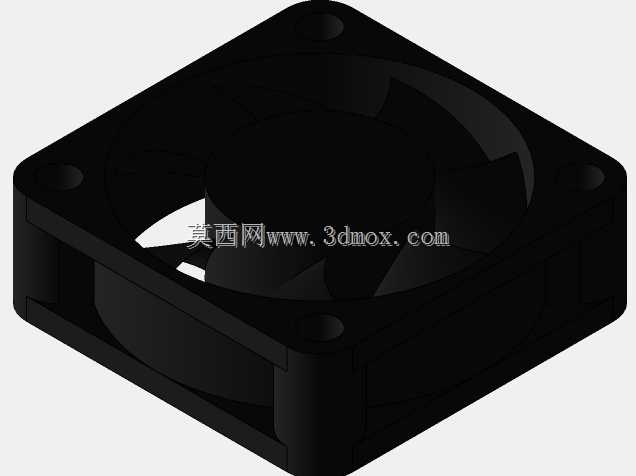

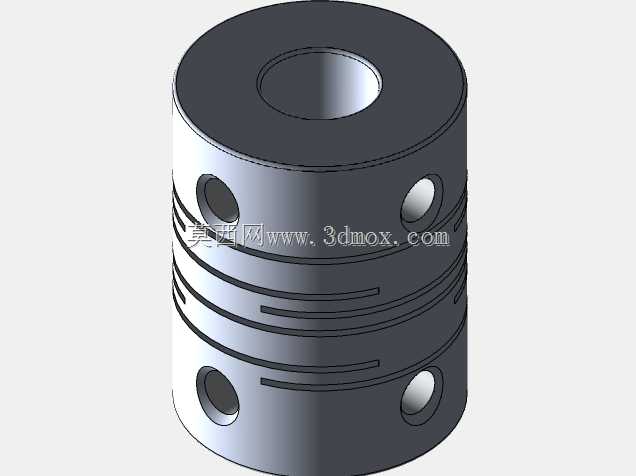

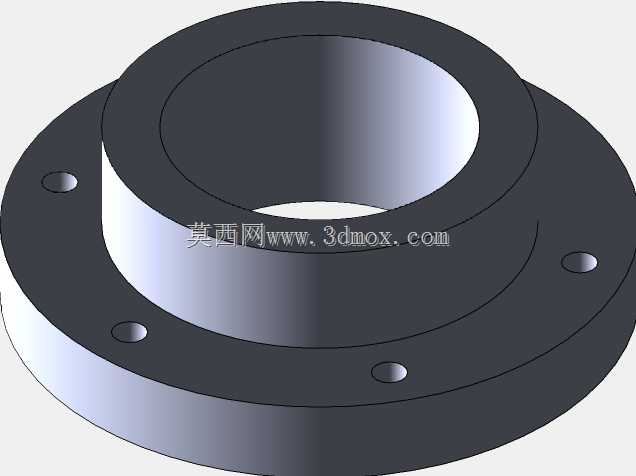

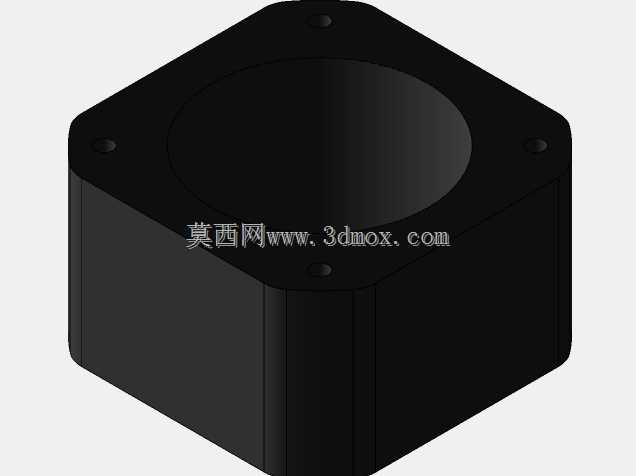

　　当两个电机反向同速转动时，喷头沿Y轴方向移动，两个驱动电机都固定安装在整机框架的底部或者顶部固定端，不需要随运动滑台一起移动，这就把运动部件的重量压缩到了最轻的水平，滑台上仅保留喷头、加热块、喉管、冷却风扇以及皮带固定座，运动惯量的降低直接允许设备采用更高的打印加速度，在保证成型精度的前提下缩短单件打印周期。整机的Z轴传动采用独立的双导向光轴搭配丝杆驱动结构，热床组件通过四角的导向衬套与竖向光轴配合，Z轴步进电机通过联轴器连接传动丝杆，带动热床沿竖向做精准的层间进给，Z轴的两根导向光轴平行度在装配过程中可以通过型材槽口的安装座进行微调，避免热床升降过程中出现卡滞、倾斜，保证热床平面与喷头运动平面的平行度，防止打印件首层出现一边过紧、

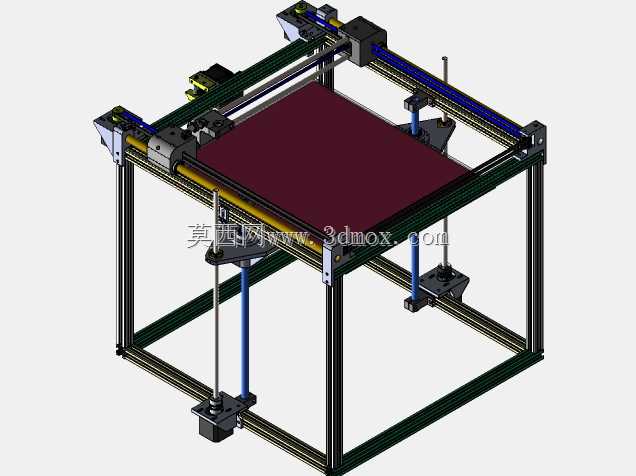

　　一边翘边的问题。从安装边界与外形尺寸来看，整机采用立方体框架布局，所有型材杆件沿XYZ三个正交方向拼接，框架的外接轮廓为规则长方体，不需要额外预留异形突出部件的安装空间，在车间工作台、实验室桌面布置时，只需要按照框架的长宽尺寸预留放置平面，同时在设备左右两侧预留同步带轮、电机的维护操作空间，设备前部预留喷头与热床的操作取件空间即可；设备内部的成型仓空间由型材框架的内空尺寸决定，热床的有效打印幅面占据框架中部的核心区域，maroon色的热床平台通过底部的支撑组件与Z轴滑台连接，热床四周留出足够的通风间隙，避免打印过程中热量积聚传导到铝型材框架上造成型材热变形。传动系统的同步带沿框架顶部的型材槽道布置，

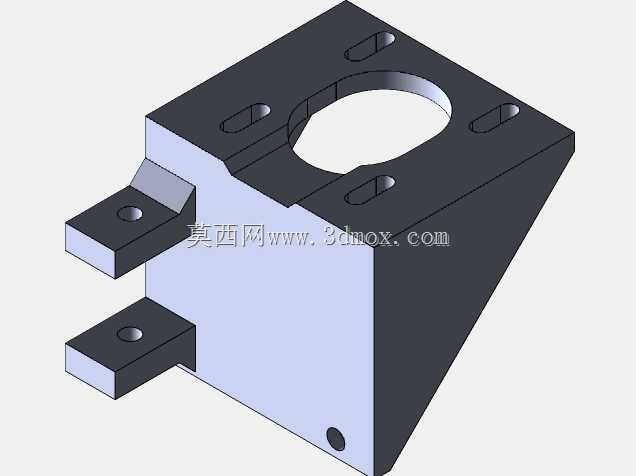

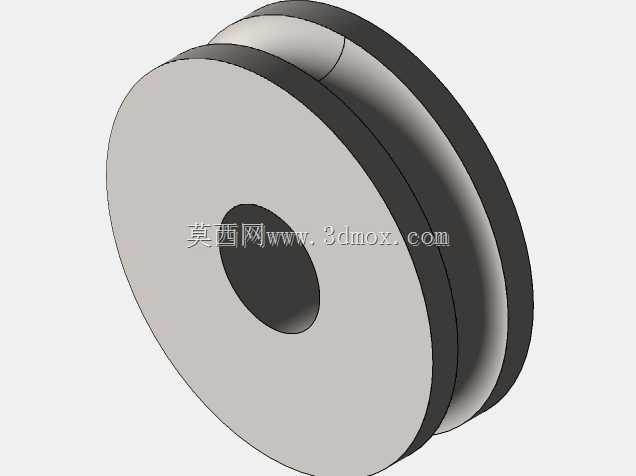

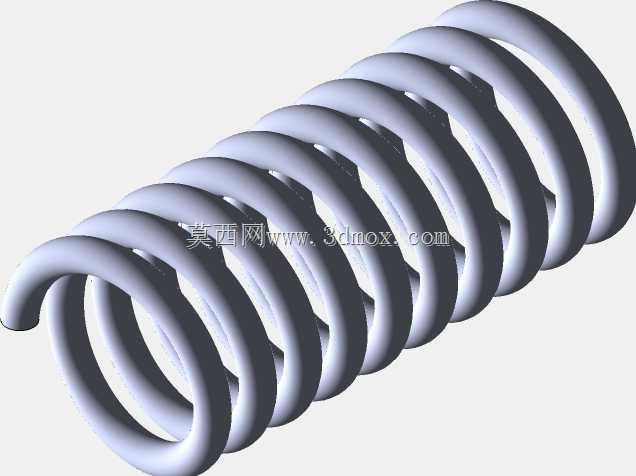

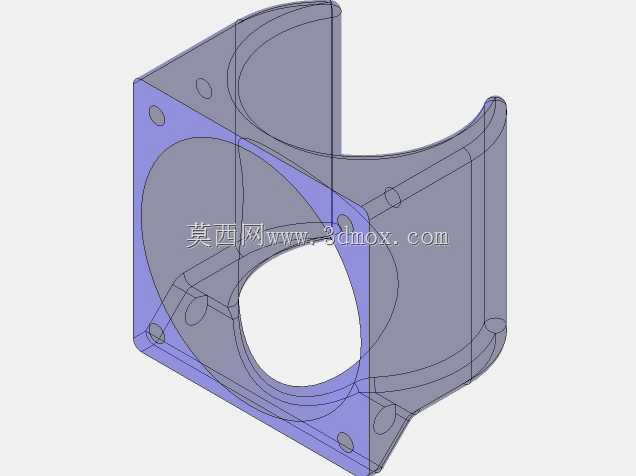

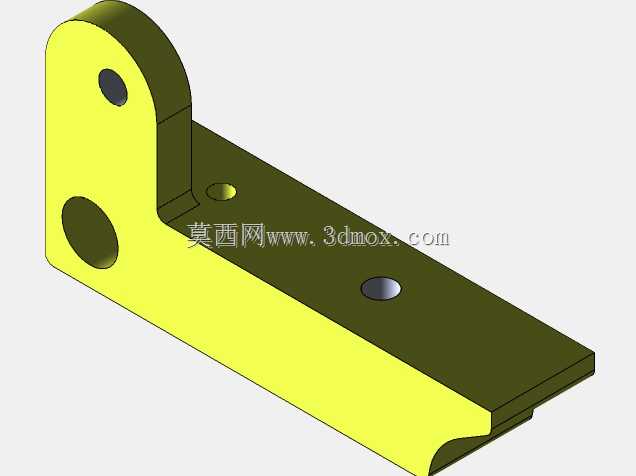

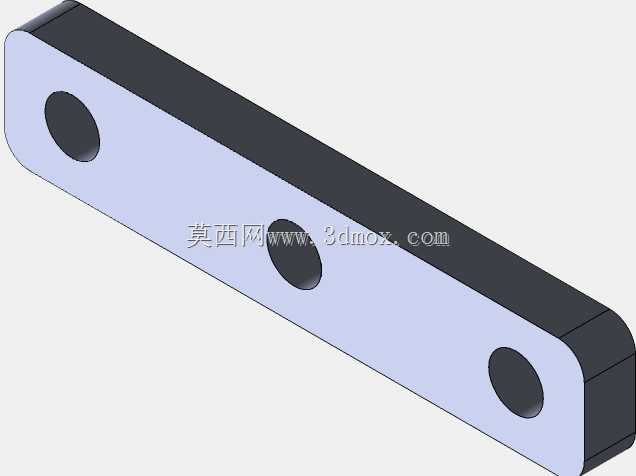

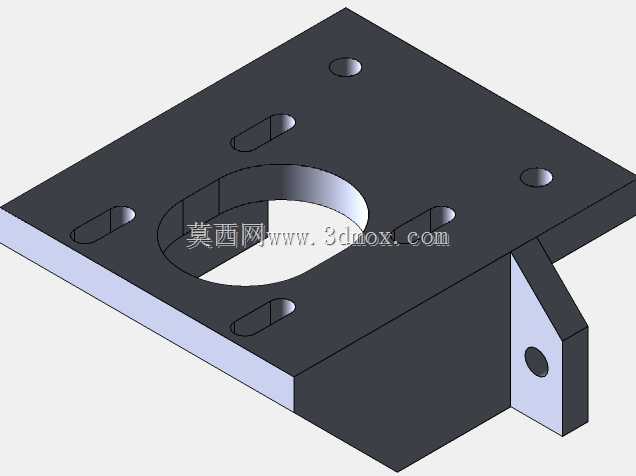

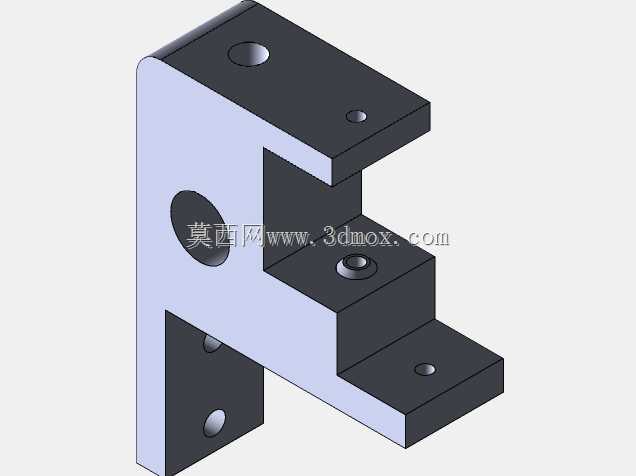

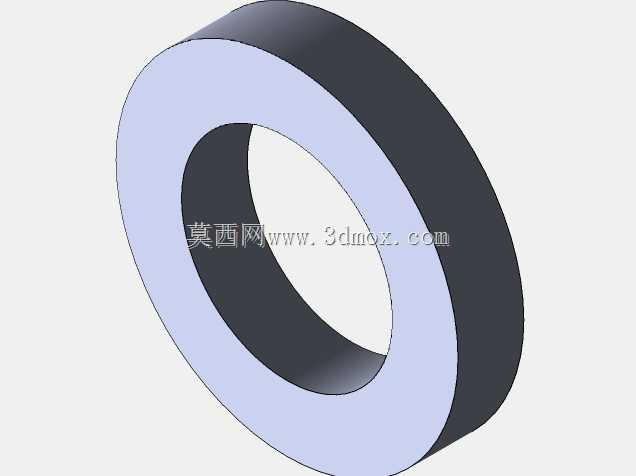

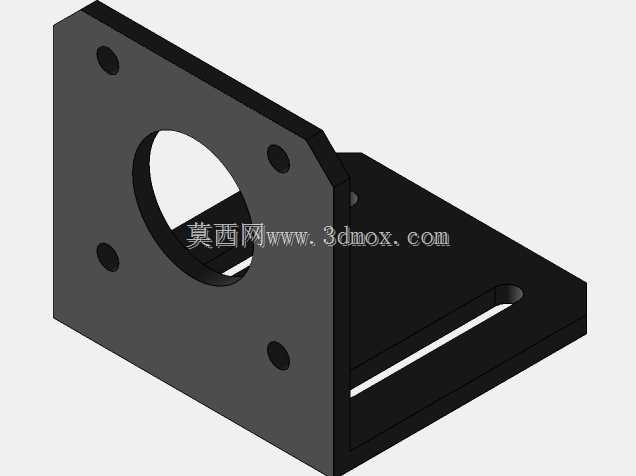

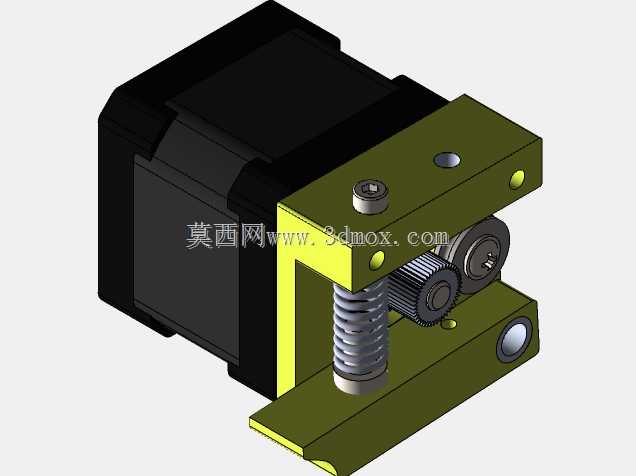

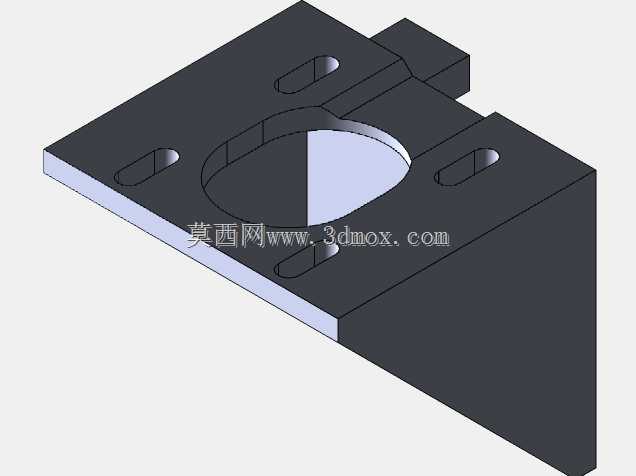

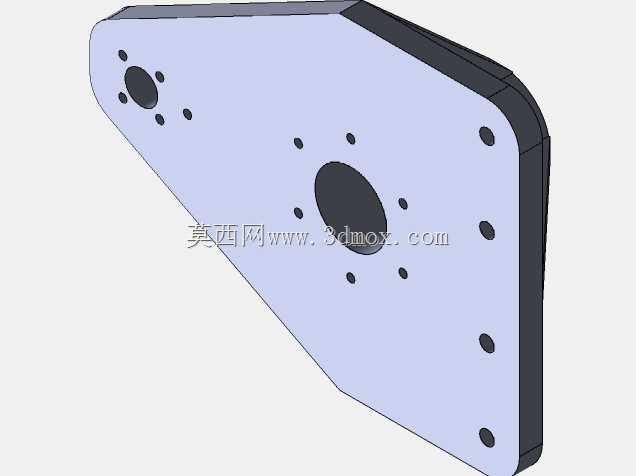

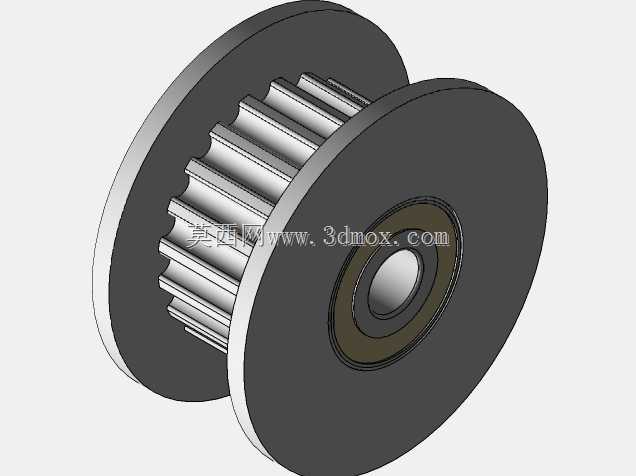

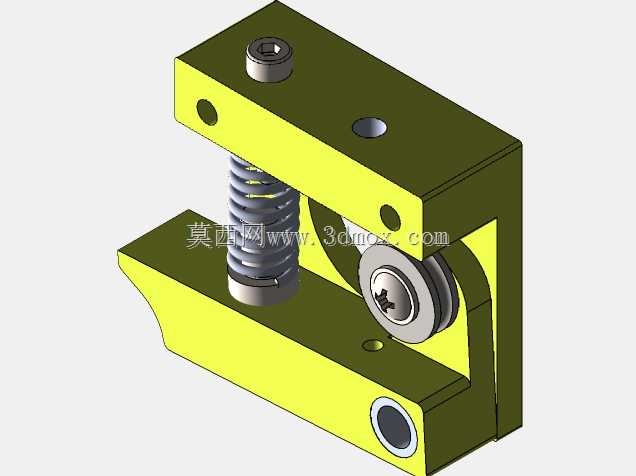

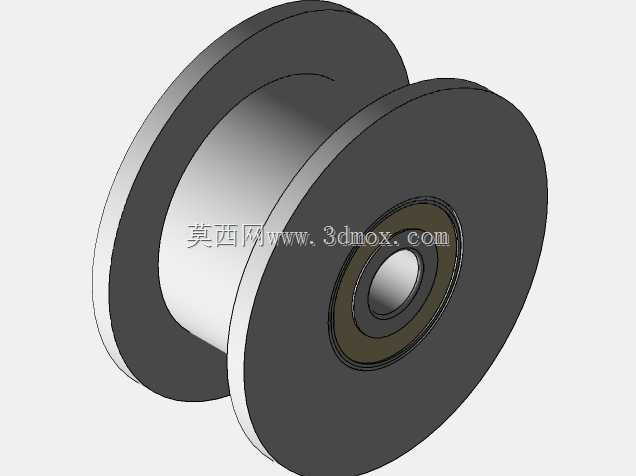

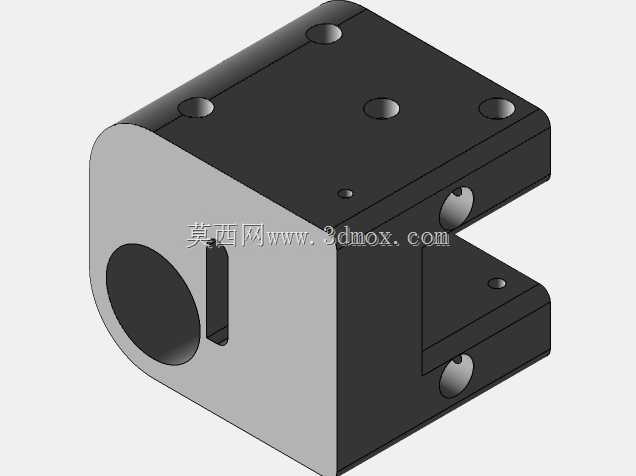

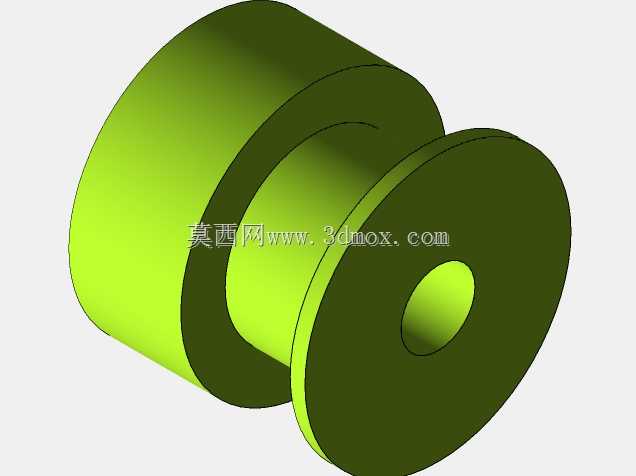

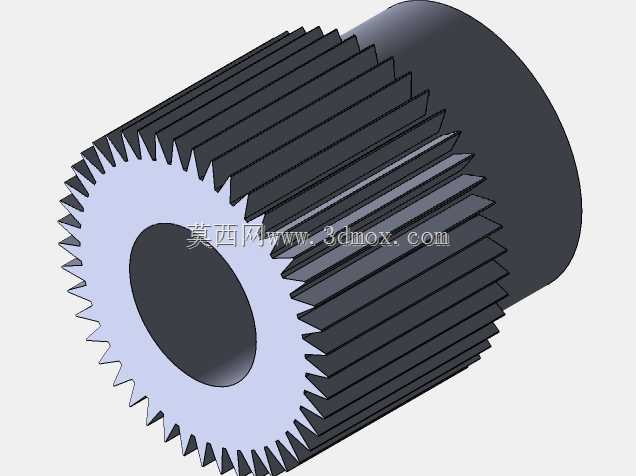

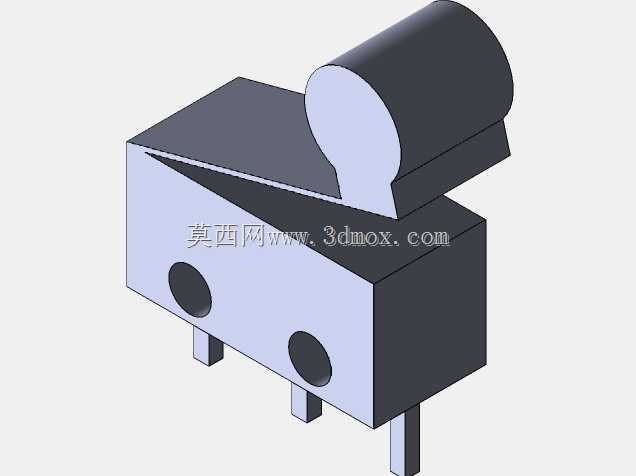

　　带轮的张紧结构直接集成在型材端部的安装座上，装配时可以通过调整张紧螺栓的位置改变同步带的预紧力，既避免皮带过松造成传动丢步、尺寸偏差，也防止皮带张紧力过大造成带轮轴承受力过载、磨损加快。喷头组件的走线、送料管沿运动拖链或者框架侧边布置，避免运动过程中管线与同步带、运动滑台发生干涉，冷却风道的设计直接对准喷头尖端的成型区域，保证PLA等耗材挤出后能够快速冷却定型，减少悬垂结构的拉丝、塌边问题。在结构建模过程中，所有铝型材的连接角件、螺栓、螺母、电机安装座、带轮支座、衬套固定座都按照实际装配关系完成配合约束，工程师在二次改型时，可以直接调整型材的截取长度来放大或者缩小打印幅面，也可以根据负载需求更换不同扭矩的步进电机、调整导向轴的直径与跨距，整个架构的模块化程度很高，不需要对核心传动逻辑进行大幅修改即可衍生出不同成型尺寸的系列机型，针对需要封闭恒温仓的ABS打印场景，也可以直接在现有铝型材框架外侧加装亚克力或者钣金护板，将成型腔封闭起来控制腔内温度，抑制大件打印过程中的翘曲变形问题。
