桌面级数控激光切割与3D打印复合加工设备

　　这套桌面级复合加工装备把激光裁切与增材制造两套执行机构整合在同一铝型材框架内，面向创客工作室、小型木工工坊、教学实训车间以及个性化饰品打样场景，能够在有限占地内完成薄木片、胶合板、亚克力、皮革、纸板等非金属材料的二维轮廓切割，同时承担熔融沉积成型类零件的快速打印任务。整机采用开放式矩形龙门布局，四周没有封闭钣金护罩，操作者可以从正面和侧面直接观察加工状态，也便于在换料、调焦、清理焦痕时快速接近工作区；这种布置在小批量试制环境中很实用，工件上下料不需要开启防护门，长条形板材还可以沿框架侧向伸出，突破封闭机箱对坯料长宽的限制。

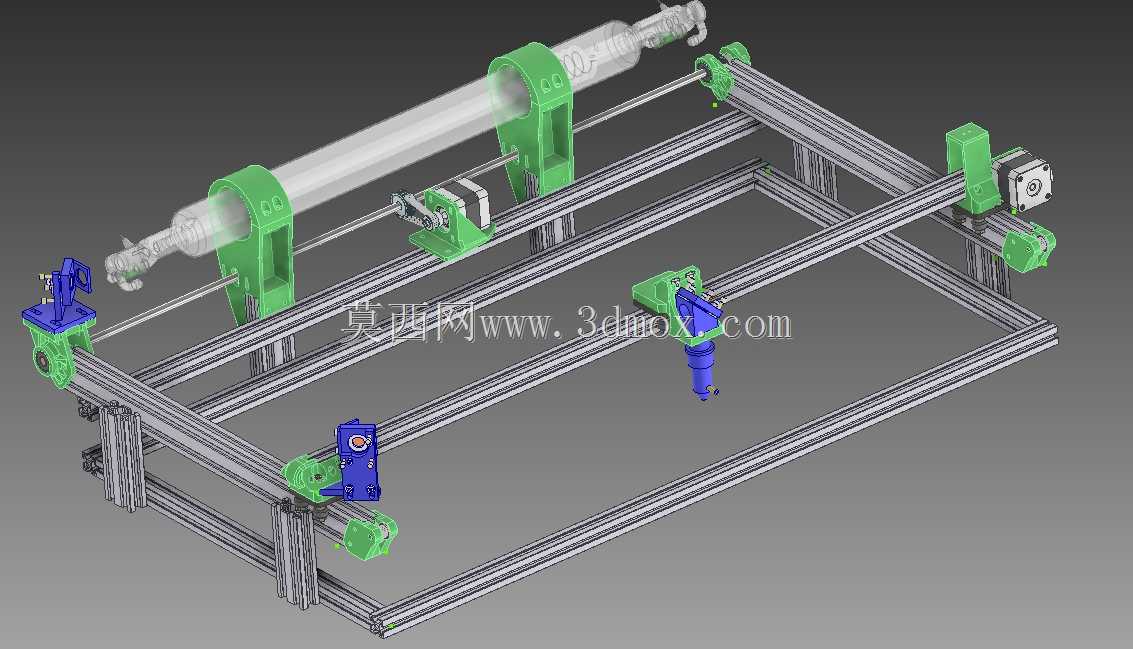

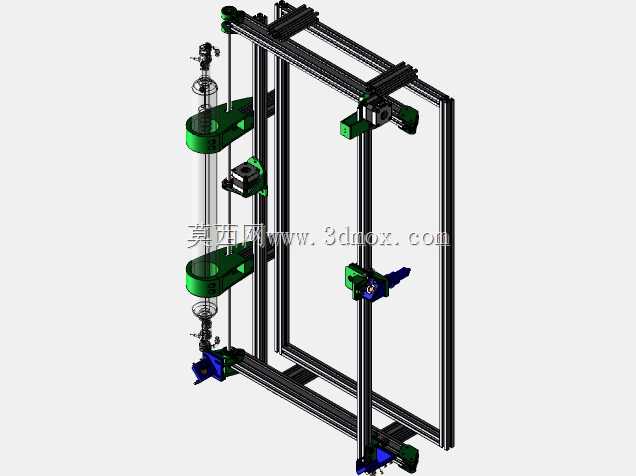

　　框架主体选用标准工业铝型材搭建，型材槽口同时承担结构连接和附件安装功能，横梁、纵梁与立柱之间通过角件和内置紧固件锁紧，装配时不需要焊接，后期若要扩展工作幅面、加装吸尘罩或增加拖链，都可以直接在型材槽内追加连接件。底部矩形框承担整机基准，两根纵向光轴沿长边布置，龙门横梁在同步带与步进电机驱动下沿Y向往复；横梁上的滑动座承载激光头或打印执行端，完成X向定位；Z向运动根据加工模式切换，激光作业侧主要用于焦距微调，打印作业侧则承担层厚升降。传动件、电机座、轴承支座和端部限位块多采用打印件或机加工件制作，绿色构件在模型中对应主要安装支架，蓝色构件对应执行头固定座，颜色分区让装配关系在评审时更容易辨认。

　　激光加工支路适合处理木皮、薄胶合板、软木、纸张、皮革以及低熔点装饰片材，光路沿横梁布置，激光头下端保留喷嘴与聚焦镜安装空间，工作时通过控制焦点高度保证切缝宽度一致。针对木材和胶合板这类容易产生烟尘、焦边的材料，设备框架上方预留了排风与辅助安装位置，现场可对接小型排烟管或集尘装置；加工饰品、拼插组件、建筑模型模板时，二维刀路可以直接沿板材轮廓走行，材料利用率明显高于整块铣削。

　　增材制造支路在同一坐标系内完成塑料耗材的熔融堆叠，长条形耗材架安装在框架上部，通过导向管把耗材送入挤出机构。执行头下方保留平整工作台面区域，热床或固定板可依托底部型材安装，调平螺钉、压紧弹簧和限位开关都有明确安装位。由于打印与激光裁切共用龙门运动基础，设计时需要重点控制横梁挠度和滑块间隙：X向横梁承受执行头重量，跨中位置的下垂会直接影响打印首层贴合和激光焦距，因此型材规格、光轴直径以及滑块间距需要按目标幅面校核；Y向两根导向轴的平行度则决定龙门运行是否卡顿，装配时应以底框为基准找正，再固定电机座和惰轮座。

　　从安装边界看，整机外轮廓接近长方形台式设备，长度方向容纳纵向导轨和龙门行程，宽度方向布置横梁伸出端、电机与传动轮，高度方向包含上部耗材支架、Z向调节组件和底部框架支脚。布置工位时，桌面或支架需要承受框架、电机、电源及工件的组合载荷，四周还应留出板材上下料空间、激光排烟通道以及打印耗材更换空间；后侧和侧向不能紧贴墙面，以免同步带维护、电机接线和限位开关调整受到干涉。

　　结构设计上，该装备没有追求复杂铸件机身，而是利用铝型材、光轴、同步带、步进电机和标准化紧固件快速构成可调平台。机架的模块化使工作幅面、执行头数量和台面高度都具备衍生可能：若面向教学，可以增加透明防护板和急停回路；若面向木工小件批量裁切，可以加强排烟并增加压料格栅；若面向功能件打印，则可提高热床支撑刚度并优化喷头冷却风道。三维建模时需要把型材切割长度、轴系同轴度、电机轴与带轮啮合位置、线缆弯曲半径以及执行头最低安全高度逐项表达清楚，尤其要检查龙门在极限位置时电机、支架、激光头和工作台之间是否发生碰撞。这样的复合设备本质上是在轻型数控平台上集成两种工艺，结构并不追求重型切削刚性，而是强调运动平顺、改装便利、材料适应性和小空间内的多工艺切换，适合从图纸建模直接走向样机验证的开发流程。
