3D打印机Phaetus Rapido HF高温热端结构

　　该三维模型呈现的是面向FDM熔融沉积成型设备的Phaetus Rapido HF高温热端总成，属于挤出系统中直接决定熔料状态、出丝稳定性和长时间打印可靠性的核心部件。热端在设备中的位置通常位于运动轴末端或挤出机构下方，上端承接送丝路径与冷却风道，下端通过喷嘴将丝状耗材熔融后挤出，并在打印过程中随XY轴或龙门机构完成高速轨迹运动。

　　从实际应用场景看，这类热端多用于桌面级或工业级高速3D打印机，也可作为改装件集成到CoreXY、龙门式、近程挤出及部分远程送丝设备中。它需要在PLA、PETG、ABS、ASA、PA、PC及含碳纤维填充材料等不同耗材之间保持稳定工作。HF取向强调高流量输出，在大层高、粗喷嘴、快速填充和长时间连续打印时，热端不仅要把耗材迅速加热到熔融温度，还要避免热量向上传导造成丝材软化、膨胀或卡料。

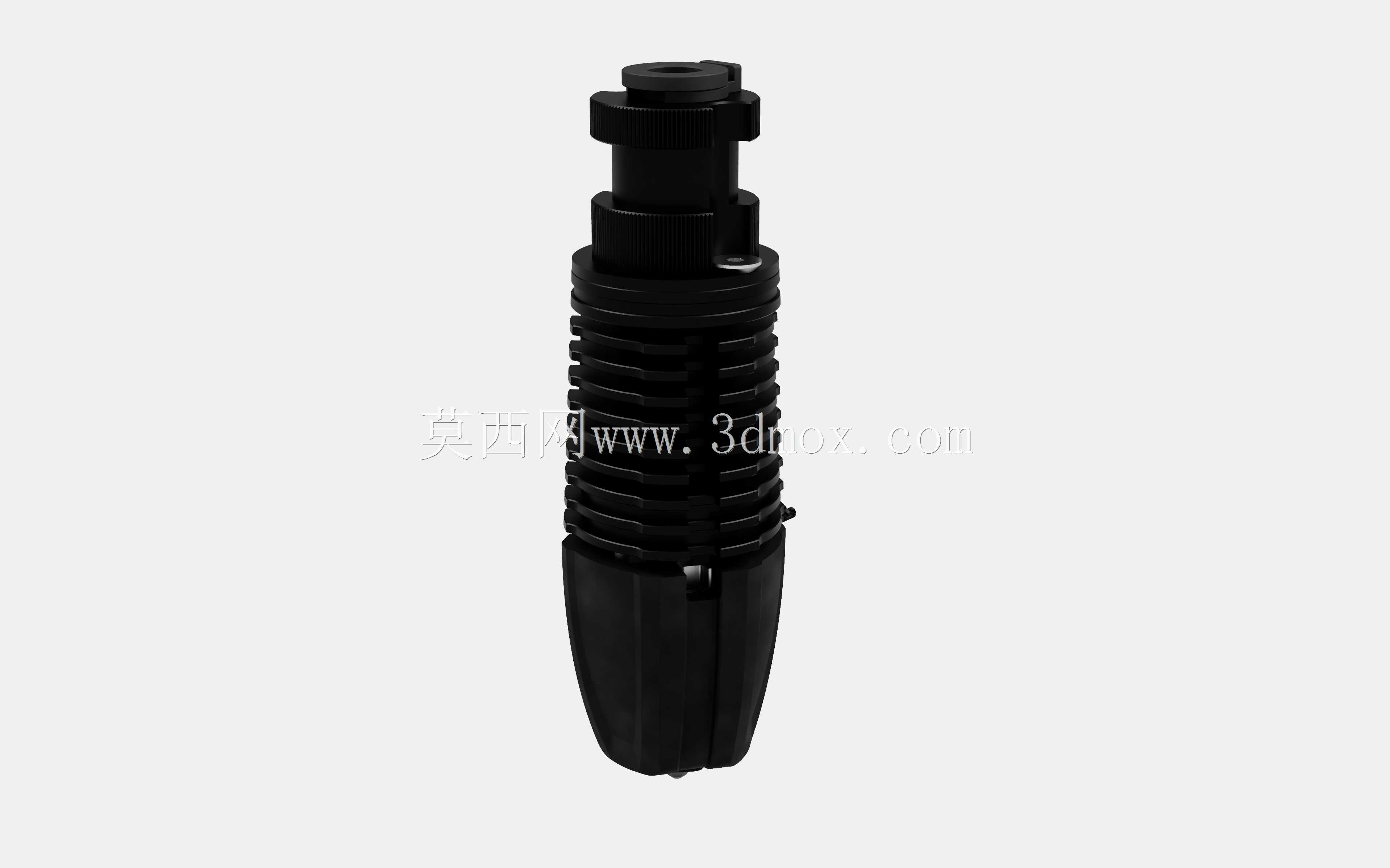

　　模型外形采用竖直同轴布置，下部为靠近喷嘴的高温区，中段设置密集环形散热鳍片，上部为连接、固定和冷却接口区域。下部壳体轮廓收窄，能够减少喷点周围的热辐射和干涉，使喷嘴更接近成型面，在打印悬垂、薄壁或狭小结构时降低擦碰风险。中段鳍片沿轴向连续排布，形成较大的空气接触面积，配合轴向风扇或风道可建立明确的温度梯度：喷嘴区保持高温，喉管上游则迅速降到耗材玻璃化温度以下。这种冷热分区是热端设计的关键，若边界模糊，耗材会在进料段提前软化，导致挤出压力波动、回抽失准甚至堵头。

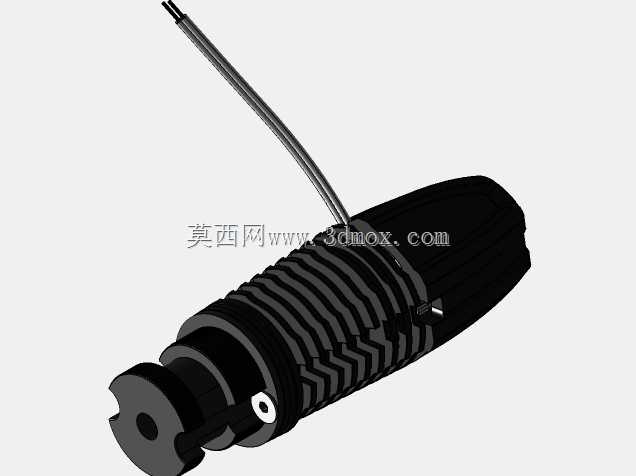

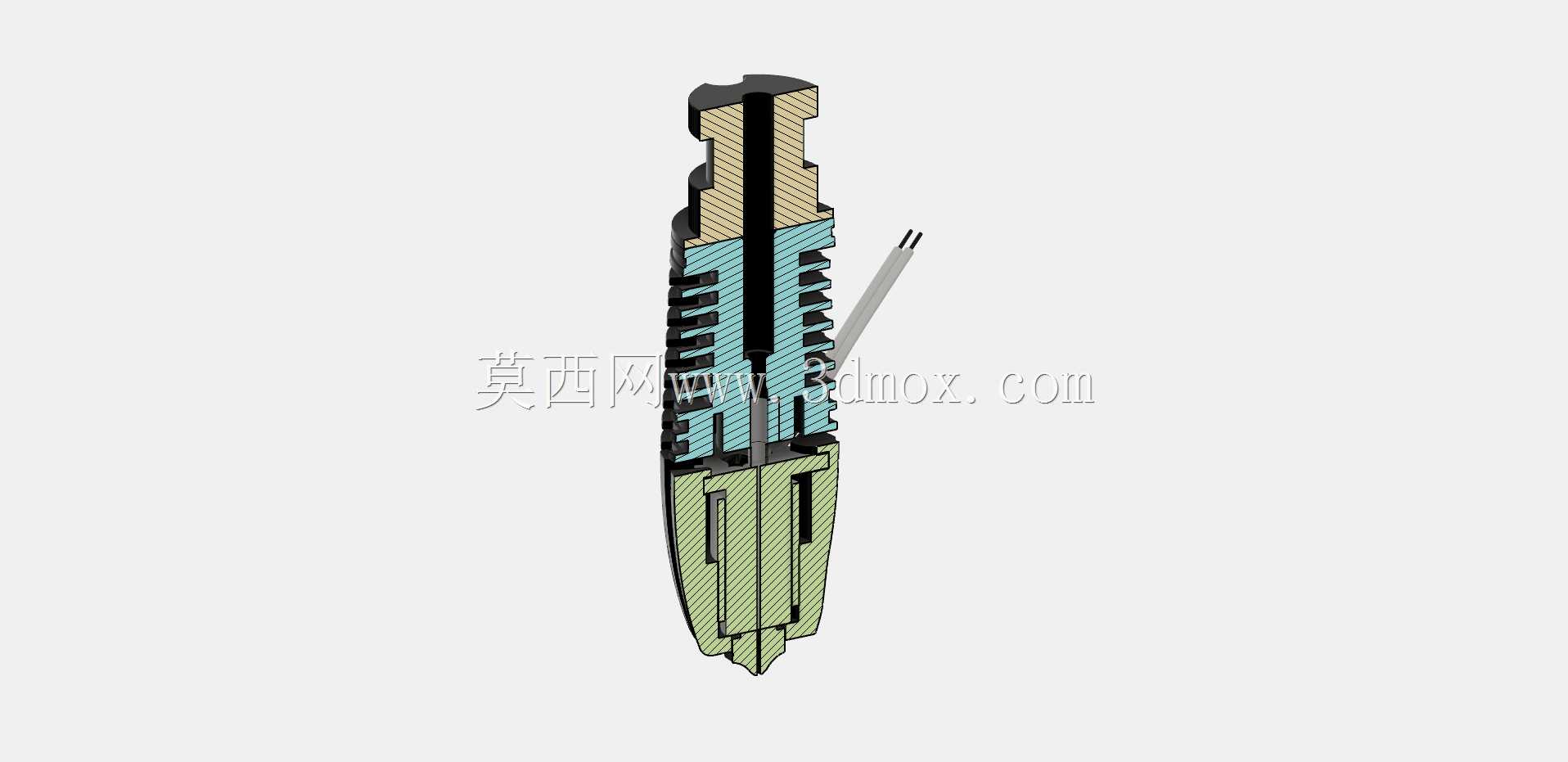

　　结构设计上，热端顶部保留与挤出机、快接接头或固定座配合的接口，中段圆柱外形便于装入标准夹具或铝制安装块，下部则围绕加热块、喉管、喷嘴和温度检测元件形成紧凑总成。实际装配时，需要关注喷嘴与加热块、喉管之间的贴合关系，保证热传导路径短且接触可靠；同时要为加热棒、热敏电阻或热电偶预留走线空间，避免高温线与运动部件、风扇线束发生摩擦。模型中可见的分段式外形，也对应了维护时的拆装逻辑：上部冷却和固定结构不必频繁拆卸，下部喷嘴、加热组件则应根据耗材、磨损和漏料情况进行检查。

　　安装边界方面，热端总体呈细长柱状，占用XY平面尺寸较小，但竖直方向需要同时预留上部进料接头、风扇风道、线束弯曲半径和下方喷嘴调平空间。选型时不能只看安装孔位，还要核对喷嘴到安装基准面的距离、散热段外径、风扇夹持位置以及探针、风扇罩、自动调平传感器等周边零件的相对位置。若用于多喷头设备，还需校核相邻热端中心距，防止高温壳体互相加热或在打印过程中碰撞已成型区域。

　　高流量热端的工程重点在于热容量、导热效率和散热能力的平衡。加热区需要在启动阶段快速达到设定温度，并在大流量出丝时不至于因吸热过快而掉温；散热区则要把上行热量持续带走，使进料段保持刚性。鳍片间距、风道方向和风扇风压都会影响实际温度曲线，建模时将这些外形完整表达，有利于在整机布置阶段进行干涉检查、流道分析和维护空间评估。

　　对于结构设计人员，该模型可用于验证热端与挤出机支架、钣金安装板、风冷通道、喷嘴探针和走线槽的匹配关系；对于设备选型人员，可借助其外形判断高速打印、高温耗材和大喷嘴方案的适配性；对于三维建模从业者，该总成也提供了典型的冷热分区、轴向散热、模块化连接和高温部件装配参考。整体结构紧凑、边界清晰，适合在3D打印机喷头组件设计、改装升级以及虚拟装配验证中使用。
