薄型下压式ITX机箱CPU风冷散热器

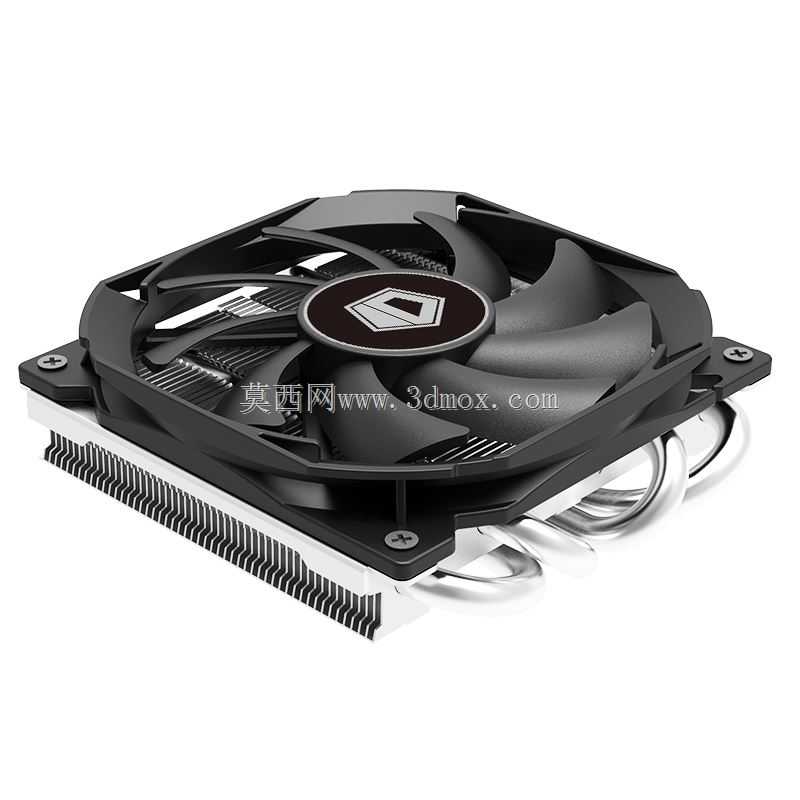

　　这套薄型下压式风冷散热总成，是面向小尺寸ITX主机、紧凑型工控机箱、薄型桌面终端以及限高严苛的迷你计算设备开发的处理器热管理部件，整体采用下压吹风的风道布局，没有塔式散热器向单侧延伸的高耸鳍片组，整机高度被严格压缩，能够适配机箱内部CPU上方预留空间极小的装配场景，在迷你主机装机、嵌入式工控柜、紧凑型工作站、小体积NAS存储设备这类对内部空间利用率要求极高的场合，这类薄型下压散热相比常规塔式风冷有着不可替代的适配优势。

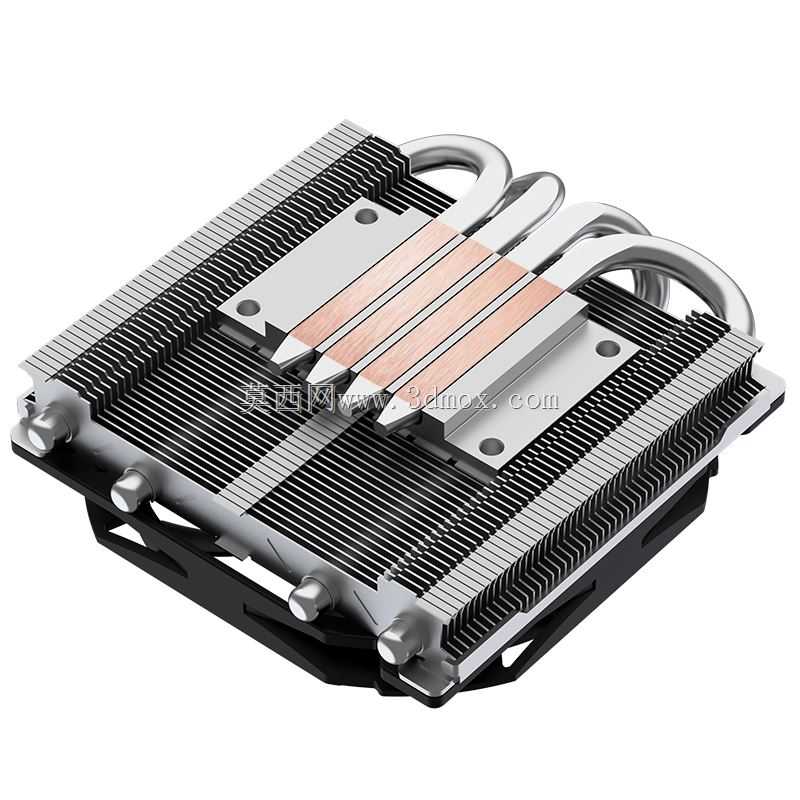

　　从实际散热功能逻辑来看，该部件的核心作用是将CPU工作时产生的热量快速传导并扩散到机箱内部气流中：底部的纯铜接触底座直接压紧处理器顶盖，底座内部预埋多根弯折成型的热管，热管内部依靠工质相变快速把集中在CPU核心区域的热量向上输送到整片铝制散热鳍片阵列；鳍片采用密集等距排布的薄铝片结构，通过穿片工艺和热管紧密结合，尽可能扩大和空气的接触换热面积。顶部搭载的大尺寸薄型轴流风扇运转时，气流垂直向下吹送，穿过鳍片间隙之后向四周均匀扩散，气流不仅可以带走鳍片上蓄积的热量，同时还能顺带着吹拂CPU周边的主板供电模组、内存插槽以及M.2固态区域，给主板上的其他发热元器件提供辅助散热，这也是下压式散热相比侧吹塔式散热的典型特性——侧吹风道主要将热量直接排出机箱尾部，而下压风道可以兼顾主板周边元件的散热需求，在空间局促、无法布置多枚辅助风扇的小机箱内实用性更强。

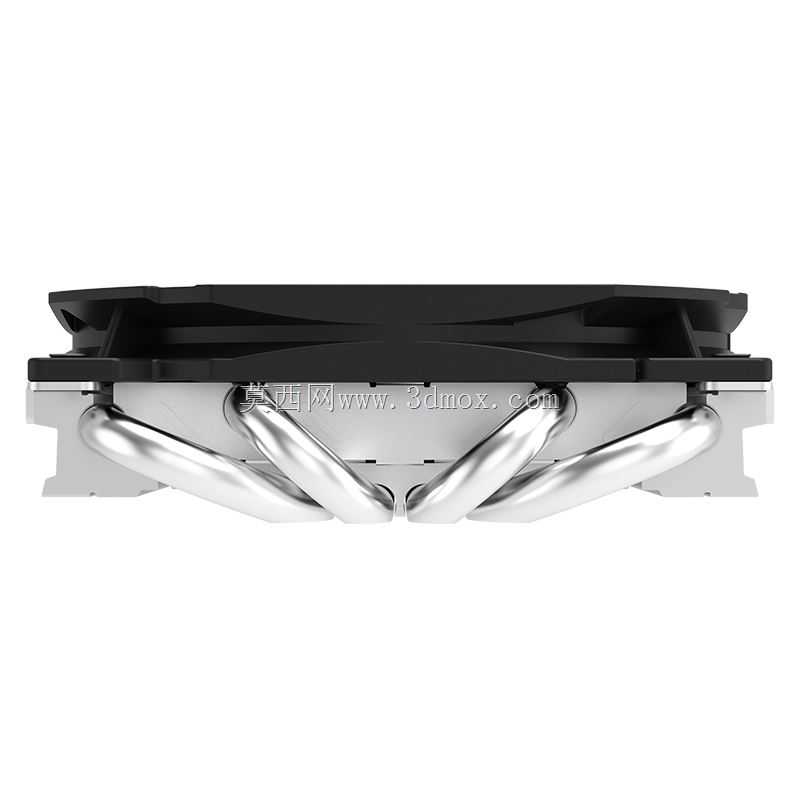

　　结构设计层面，整套总成的排布完全围绕“限高”这个核心约束展开：风扇框架和下方鳍片组做了叠层布局，热管在鳍片末端做了平缓的圆弧弯折，没有向上凸起占用垂直空间，整体总高度控制在极低的水平，能够适配绝大多数标注了散热器限高30毫米级别的ITX机箱。风扇四角预留了减震安装位，通过长螺丝贯穿风扇边框、鳍片组的避让孔，最终锁合在主板背部的金属背板上，背板可以均匀分散扣具压力，避免薄型PCB主板被散热器压弯变形。风扇接线采用标准的主板风扇插针，支持PWM调速，可根据处理器温度动态调整转速，在低负载工况下降低运转噪音，高负载时提升风量满足散热需求。

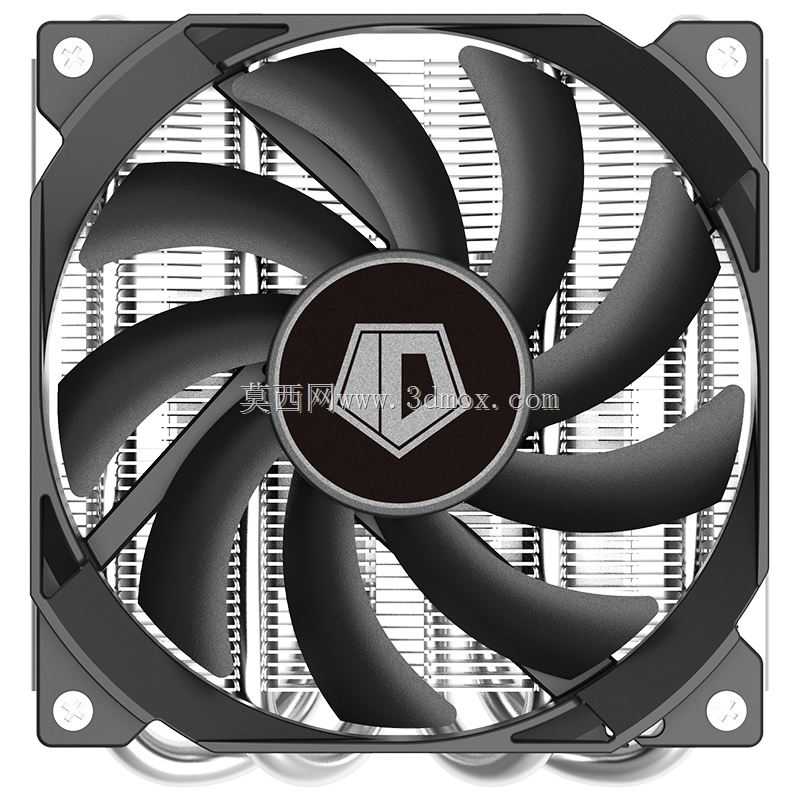

　　建模过程中需要重点把控多个装配边界尺寸：首先是散热器整体的外轮廓长宽，要保证完全覆盖主流ITX主板的CPU安装位，同时边缘不能和周边的内存插槽、主板供电散热装甲、PCIe设备安装位产生干涉；其次是垂直方向的总高度，必须严格匹配机箱给出的散热器限高参数，风扇顶面和机箱侧板之间要预留至少1到2毫米的安全间隙，避免装配后侧板挤压风扇导致扇叶擦框；再者是扣具的孔位间距，需要同时兼容不同平台的主板安装孔距，螺丝柱的位置要避开主板背面的焊点与贴片元件；鳍片组的边缘做了折边加固处理，既可以提升薄鳍片的整体刚性，避免搬运过程中鳍片弯折变形，也能引导气流更顺畅地向四周流出，减少风阻损耗。扇叶采用大倾角弯叶设计，在有限的薄型框架内尽可能提升风压，保证气流能够穿透密集的鳍片间隙，不会因为鳍片阻力过大导致风量大幅衰减。

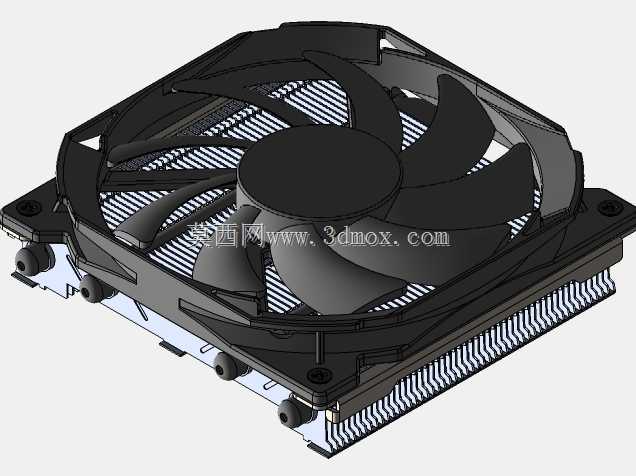

　　在实际选型应用中，这类散热器主要面向功耗处于中低区间的桌面处理器，不需要承担超高功耗旗舰CPU的极限散热任务，核心优势就是极小的空间占用与安静的使用体验，在迷你主机、客厅影音主机、紧凑型办公工作站这类场景中，既可以满足处理器长时间稳定运行的散热要求，又不会因为散热器尺寸过大导致机箱内部其他部件无法安装，三维建模时完整还原了风扇、鳍片、热管、扣具、背板所有细节，可直接用于机箱装配干涉校验、散热风道仿真验证以及硬件装机方案的预演核对。
