GT2型T40齿正时同步带轮结构

项目分类:通用机械零部件 发布时间:2024-02-04 ID:736182
  • GT2型T40齿正时同步带轮结构
  • GT2型T40齿正时同步带轮结构
  • GT2型T40齿正时同步带轮结构
  • GT2型T40齿正时同步带轮结构

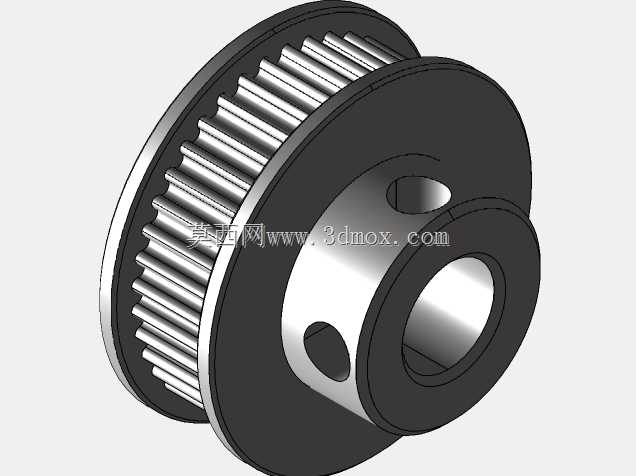

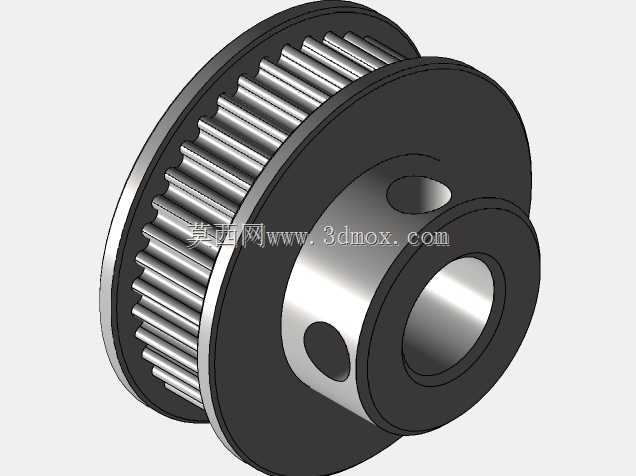

  这款GT2齿形的T40规格正时同步带轮,主要面向小载荷精密同步传动场景,在桌面级数控进给机构、3D打印设备的XY轴传动、小型自动化分拣工位的直线模组、实验室轻型输送线以及教学演示传动台里都十分常见。这类带轮承担的核心作用,是和对应节距的GT2同步齿形带啮合,把伺服或者步进电机输出的旋转运动,无滑差地传递给从动轴,保证两端传动比严格恒定,不会像普通平带传动那样出现丢步、转速滞后的问题,在需要精准定位的轻载传动链路里,它的传动精度直接决定了整个运动轴的定位重复精度。

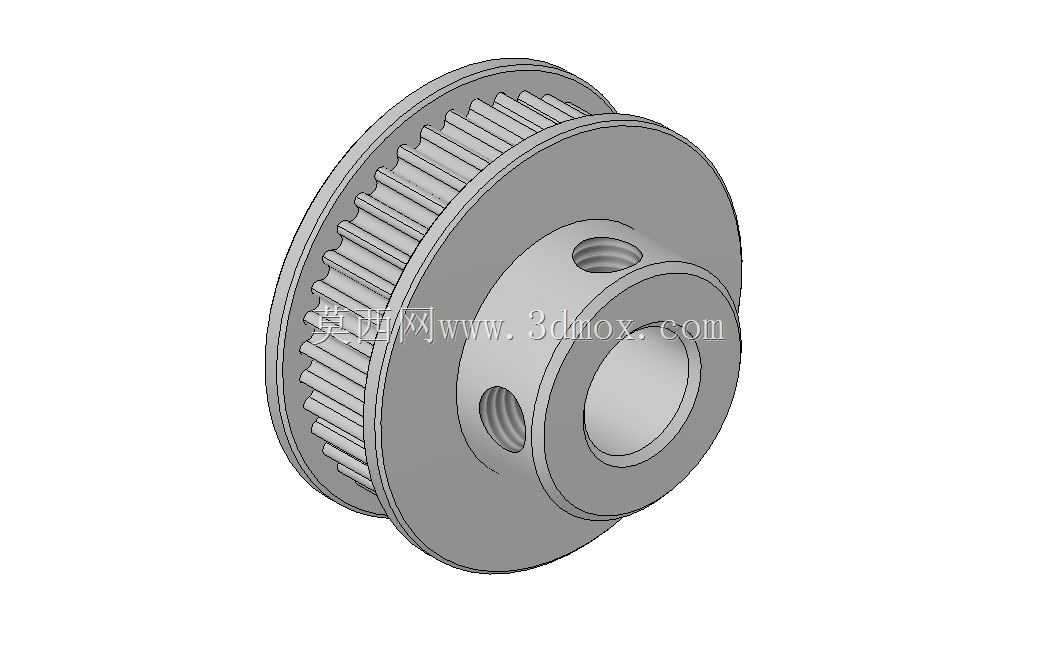

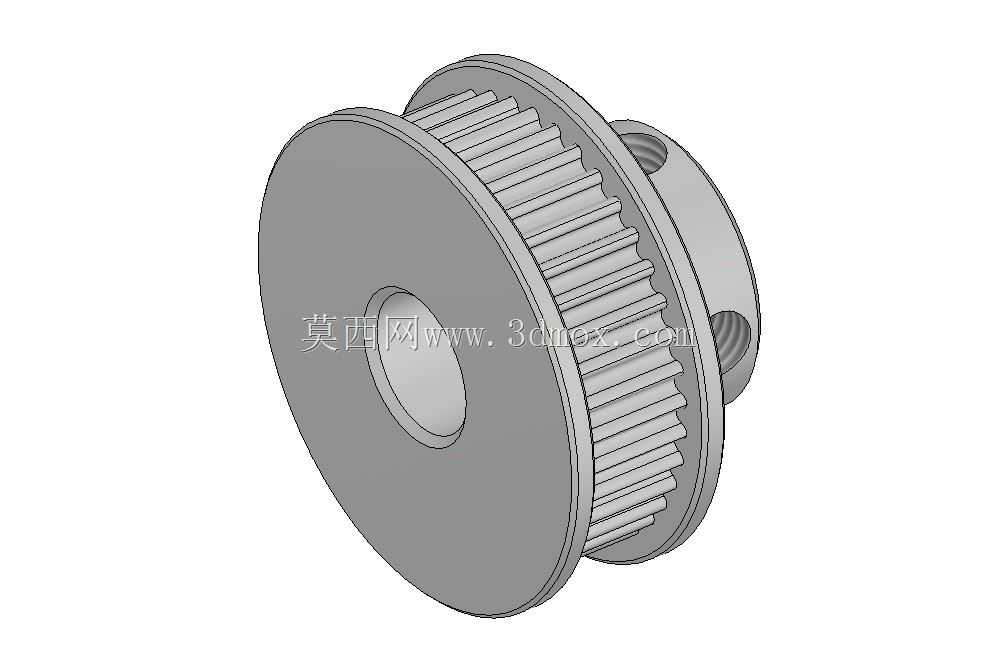

  从结构设计思路来看,这款带轮采用了两侧带挡边的轮体构型,挡边高出带齿啮合面一定高度,作用是在同步带运行出现小幅偏摆时,约束皮带的轴向位置,避免皮带从轮齿槽中滑脱,尤其在双向频繁正反转的进给工况下,皮带受到反复交变的轴向窜动力,双侧挡边可以大幅降低皮带跑偏脱槽的故障概率。轮体的外圈均匀加工出GT2标准齿形,齿槽的轮廓和GT2同步带的齿面完全贴合,啮合过程中齿面接触应力分布均匀,不会出现局部应力集中导致的带齿过早磨损。轮体中心设计了贯通的轴孔,用来和电机输出轴或者从动支撑轴配合,轴孔旁的轮毂部分做了加厚延伸,提升了轮体和轴配合段的接触长度,保证扭矩传递时配合面的压强处在合理区间,避免长期运行出现轮孔和轴之间的微动磨损。轮毂径向加工了两个对称分布的螺纹顶丝孔,装配时可以通过紧定螺钉从径向顶紧在轴的键槽或者平面上,既可以实现周向的扭矩锁止,也能方便调整带轮在轴上的轴向安装位置,让两轮的啮合端面快速找正共面。

  在安装边界方面,这款40齿规格的GT2带轮,啮合节圆直径由齿形节距和齿数共同决定,对应的外轮廓尺寸适配常规宽度的GT2闭合同步带,设计选型时需要保证配对安装的主动轮和从动轮的中心距处在皮带张紧行程的可调范围内,两轮的端面平行度需要控制在较小的公差范围内,否则皮带运行时会出现单边受力、边缘快速磨损的问题。轴孔的配合公差一般选用过渡配合,既可以保证装配时轮体能顺利推装到轴颈上,又不会在传递额定扭矩时出现相对转动。顶丝孔的位置在装配时要对准轴上预先加工的平面或者凹坑,保证紧定螺钉拧紧之后不会在轴表面打滑。

  实际工况里,这类同步带轮通常采用铝合金或者优质结构钢加工,铝合金材质的轮体自重更低,转动惯量小,非常适合步进电机频繁启停的高速轻载场景,能减少电机的加减速负载;钢质带轮则适合传动扭矩稍大、运行节拍更长的工位,耐磨寿命更长。轮齿部分在加工完成后一般会做表面阳极氧化或者发黑处理,既可以提升齿面的硬度降低磨损速率,也能避免长期存放出现锈蚀。和齿轮传动相比,这种同步带轮传动不需要润滑,运行噪音低,传动中心距可以根据设备布局灵活调整,不需要复杂的箱体密封结构,在小型自动化设备的紧凑安装空间里布局自由度很高。设计建模时需要重点还原齿形的准确轮廓、挡边的高度差、轮毂的凸台长度以及顶丝孔的径向位置,这些细节直接决定后续加工出的零件能不能和标准GT2皮带顺畅啮合,也决定了装配时带轮能不能顺利固定到对应轴径上,避免出现干涉或者锁止不可靠的问题。
