台式机CPU风冷散热器结构三维建模

　　这套结构围绕台式计算机中央处理器的主动风冷散热需求展开，核心任务是把芯片工作时产生的集中热流快速传导、扩散并排放到机箱内部气流中。整机由轴流风扇、铝制鳍片组、导热热管、顶部扣盖、安装背板与弹性压紧扣具几部分组成，各零件在三维模型中均按装配关系完整表达，可直接用于结构校核、干涉检查与散热方案演示。

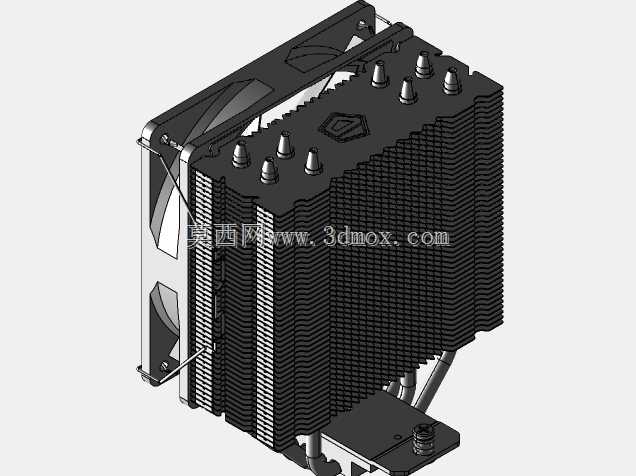

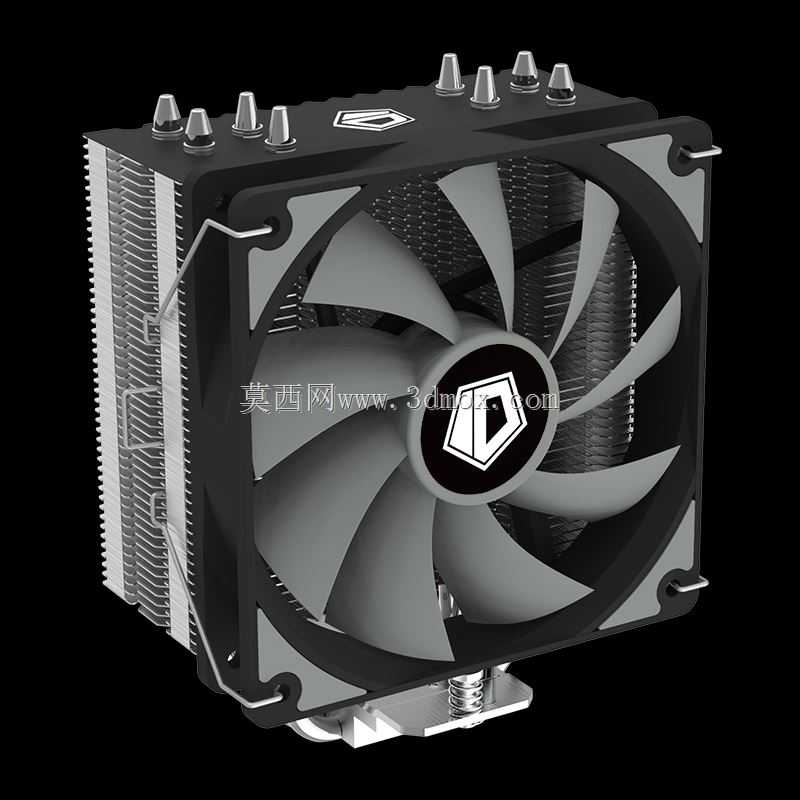

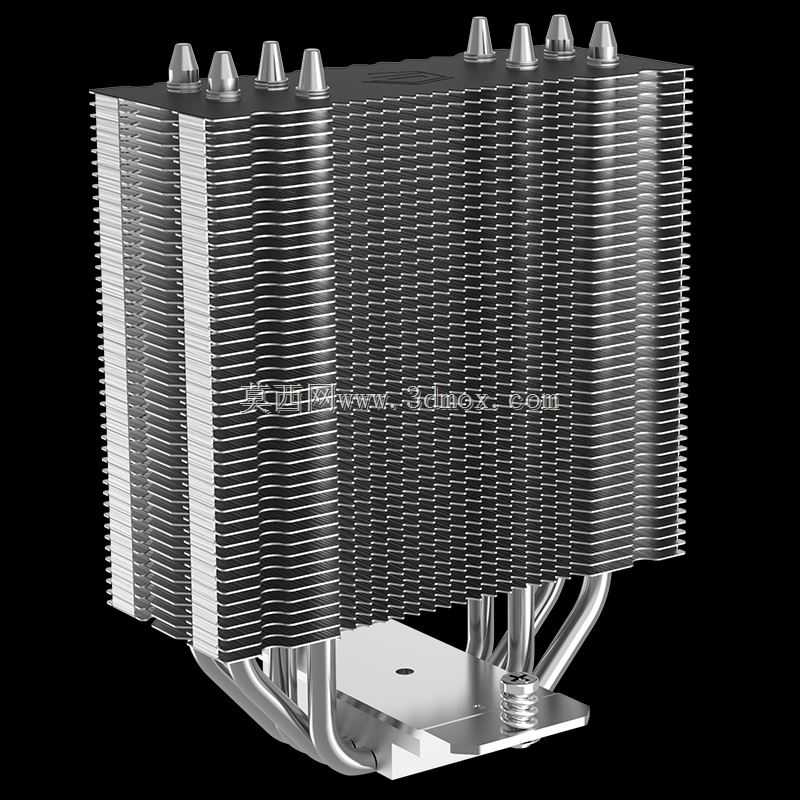

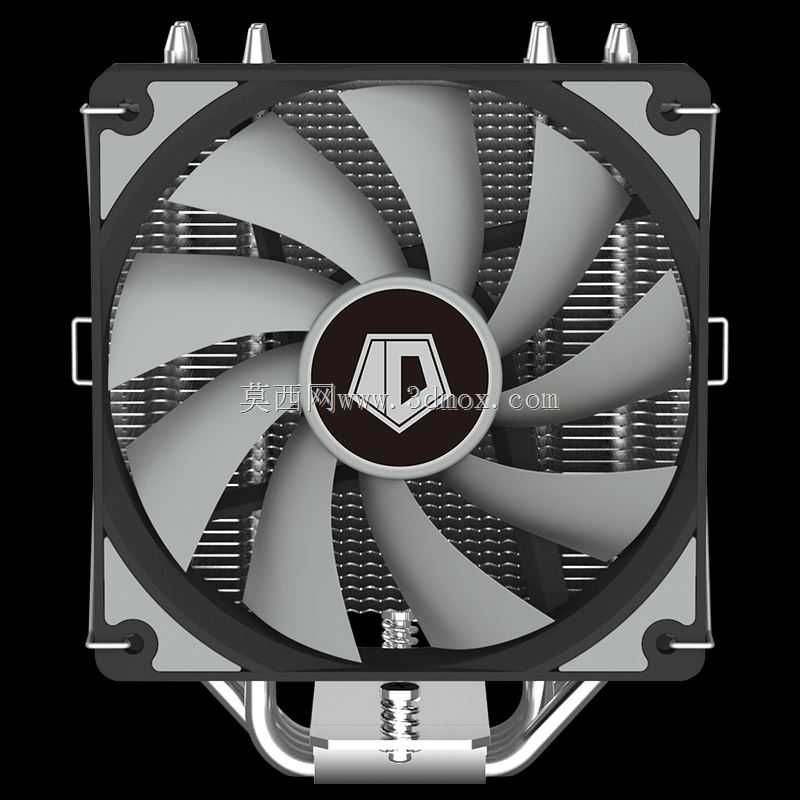

　　从实际装机场景看，这类散热器主要面向桌面塔式主机、工作站及部分紧凑型机箱。选型时首先要确认主板CPU周边的空间边界：鳍片塔体高度决定侧板闭合余量，风扇外框宽度决定与内存马甲、供电散热片的避让距离，底部底座轮廓则要避开主板电容与安装孔位。模型中风扇采用方形外框搭配圆角过渡，四角预留钢丝卡扣挂点，扇叶为大倾角曲面叶型，中心轮毂内嵌品牌标识区；这种布局在保证迎风面积的同时，能让气流均匀穿过鳍片间隙，减少边缘紊流带来的风量损失。

　　散热塔体采用热管直触或底座接触的常见思路，数根U形热管从底部受热区向上贯穿密集鳍片。热管顶端在顶盖处露出金属封端，既便于建模时区分零件层次，也对应实际生产中的穿片与焊接工艺。鳍片为薄铝片叠压结构，片间保持均匀风道间隙，侧边折边用于增强整体刚性，防止搬运与风扇振动时鳍片倒伏。顶部盖板覆盖鳍片上端，既起到规整外形、保护热管端部的作用，也能避免气流从上方无效逸散，引导风沿鳍片通道横向通过。

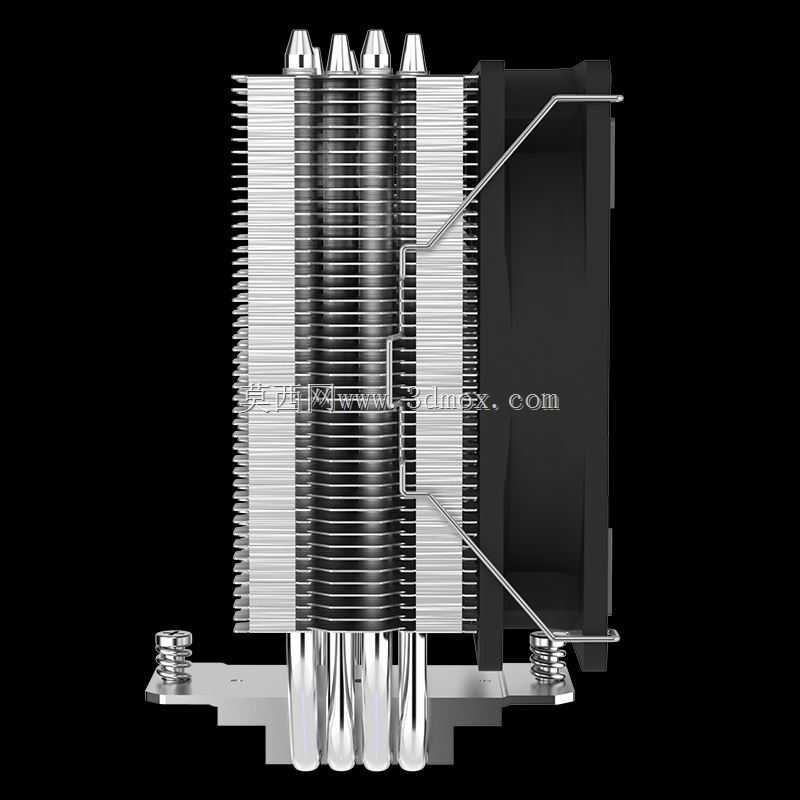

　　安装结构方面，底部设置金属底座与弹簧螺钉组合，配合主板背面背板分散压紧力。弹簧在拧紧过程中提供恒定预压，使底座与CPU顶盖紧密贴合，避免压力过大压坏芯片或压力过小导致接触热阻升高。两侧钢丝卡扣横跨风扇外框，挂接在鳍片侧边的卡位上，拆装时无需额外工具即可固定风扇，也方便后期清灰或更换双风扇配置。

　　建模过程中需要重点处理几处配合关系：风扇外框与鳍片侧面的平行间隙要控制在振动不干涉的范围内；热管与鳍片穿孔采用过盈配合表达，还原穿片工艺的定位逻辑；底部扣具的螺钉行程、弹簧压缩量与背板开孔位置需形成完整尺寸链，确保装配时不会与主板背面焊点冲突。扇叶曲面属于外观与性能兼顾的零件，叶根厚度较大以保证注塑成型刚度，叶梢较薄以降低风噪，轮毂与外框之间保留合理叶尖间隙。

　　在工程应用层面，该模型可用于电脑散热组件的结构教学、装配工艺演示、机箱空间布局校核以及风冷散热方案选型参考。通过剖切视图可以清晰展示热管从热源到鳍片的热传导路径，通过爆炸视图能够表达风扇、卡扣、鳍片组、热管与扣具的装配顺序。对于三维建模从业者而言，这类产品的难点不在于单一零件复杂度，而在于多零件协同：曲面扇叶的顺滑建模、密集鳍片的阵列规律、钢丝卡扣的弹性形态以及安装边界的尺寸控制，都需要结合实际装机约束来把握，才能让模型既具备外观还原度，又能反映真实散热器的工程结构逻辑。
