DS3225金属舵机摇臂伺服传动摆臂

　　该零件面向小型伺服执行机构的输出端连接场景，常见于航模舵机、教学机器人关节、自动化小工位摆角机构以及轻载联动装置中。舵机输出轴需要把旋转扭矩传递到外部连杆、拨叉或摆杆上，摇臂作为直接装夹在输出轴上的受力件，既要保证周向锁紧不打滑，也要为外部连杆提供稳定的铰接位置。

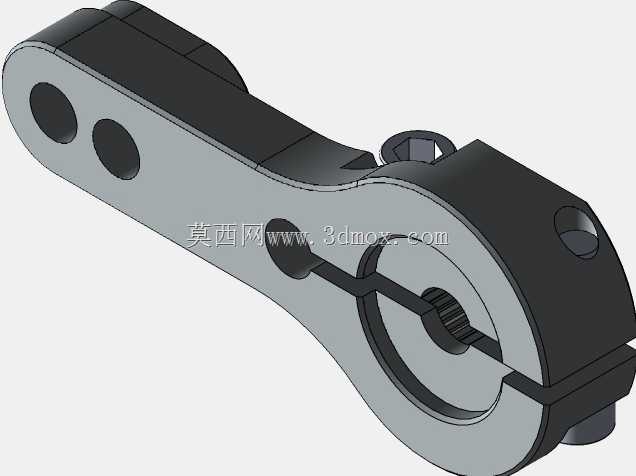

　　从结构上看，零件一端采用带内齿的开口夹紧结构，内齿与舵机输出轴的花键齿形配合，开口侧通过锁紧螺钉收窄夹口，使齿面均匀抱紧输出轴。这种设计相比单纯平面压紧或单螺钉顶紧，能够在频繁正反转、冲击换向和小幅高频摆动条件下保持相位稳定，减少齿面间隙累积。夹口附近保留了足够的实体壁厚，可承受螺钉预紧力，避免薄壁区域在锁紧时产生永久变形。

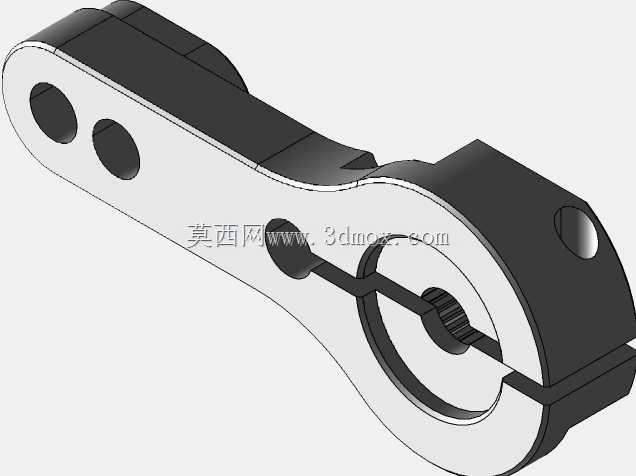

　　摇臂臂体向另一侧延伸，布置有两个铰接孔，孔中心相对枢轴的距离分别为20mm与24mm。两个安装位给连杆布置提供了选择：靠近枢轴的孔位可获得较小线位移和较高输出力，适合负载较大、摆角行程要求短的机构；外侧孔位则放大端部线位移，适合需要较大摆动半径或推动较长连杆的场合。臂体轮廓并非简单等宽直臂，而是在孔位、夹紧端和过渡区之间做了连续变宽处理，使弯矩较大的区域拥有更高截面高度，应力集中位置通过圆角和实体补强过渡。

　　铰接孔采用M3螺纹孔设计，可直接配合螺钉、球头连杆或小型销轴组件，减少额外螺母在狭窄安装空间内的干涉。臂身上的局部开孔与台阶结构兼顾减重和装配避让，在不削弱主承载路径的前提下降低运动件惯量，这对舵机快速响应和停止定位较为关键。零件底部与侧面的平整边界可用于校核装配包络，设计时需要重点确认摇臂在极限摆角下不与舵机壳体、支架、线束或相邻连杆发生碰撞。

　　建模过程中应把花键齿、开口夹槽、螺纹底孔、锁紧孔和臂体圆角作为关联特征处理。花键区域需保证齿顶、齿根与输出轴配合一致；夹槽宽度要兼顾装配间隙和夹紧变形；两个螺纹孔的位置度直接决定连杆运动轨迹，因此孔距、孔轴线与摇臂基准面的垂直度都应纳入尺寸校核。整体结构体现了轻载伺服传动件在扭矩传递、孔位调节、夹紧可靠性和空间避让之间的平衡。
