手动平面磨床整机结构三维数模

　　这套手动平面磨床的三维结构数模，完整还原了车间小批量精密磨削工位上最常用的卧轴矩台平面磨床的全部装配逻辑，建模过程中没有省略任何一个参与装配、定位或者运动传递的零件，从床身底座的筋板布局，到磨头横向进给的手轮传动链，再到工作台纵向往复的导轨配合面，所有结构都按照实际设备的装配关系逐层搭建，整套数模拆分出的独立零件与组件完全对应实物的装配层级，不管是用来做机床结构教学演示、新员工设备拆装培训，还是做同类型小型磨床的改型设计参考，都能直接调取对应部件的结构关系，不用再从零测绘实物。

　　从实际加工场景来看，这类手动平面磨床普遍布置在工具车间、模具加工班组或者小型精密零件加工线的终检工序旁，主要承担硬质合金模具分型面、精密夹具基准面、小型机械零件的端面光整、淬火钢件的平面磨削任务，和全自动液压进给磨床相比，手动操作的机型没有复杂的液压管路与电控进给系统，设备 footprint 更小，对安装地基的承重要求更低，操作工通过手轮直接控制进给量，在单件小批量、每次磨削余量只有几微米的修配场景里，手感反馈更直接，反而更容易控制微米级的吃刀深度，很多模具班组在修配冲头、凹模贴合面的时候，都会优先选用这类手动磨床，避免自动进给的冲击导致工件边缘崩碎。

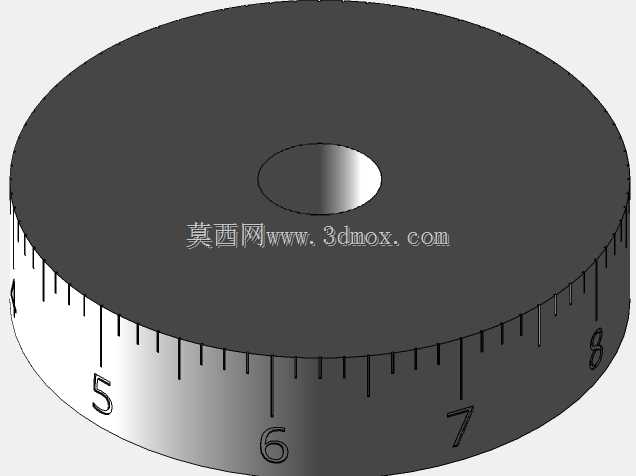

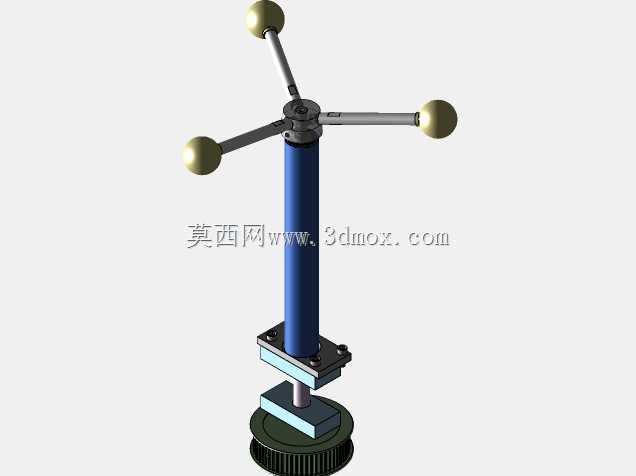

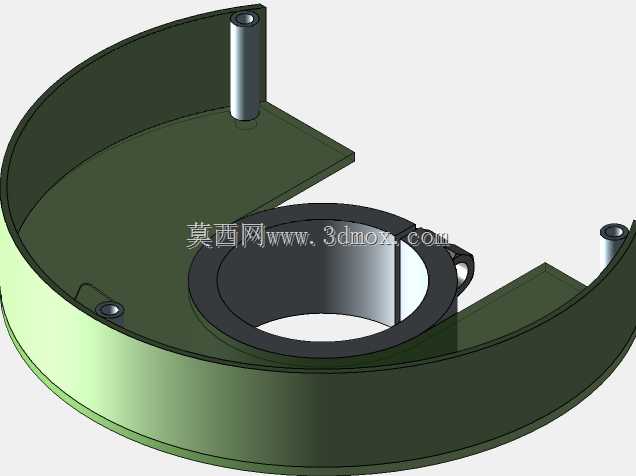

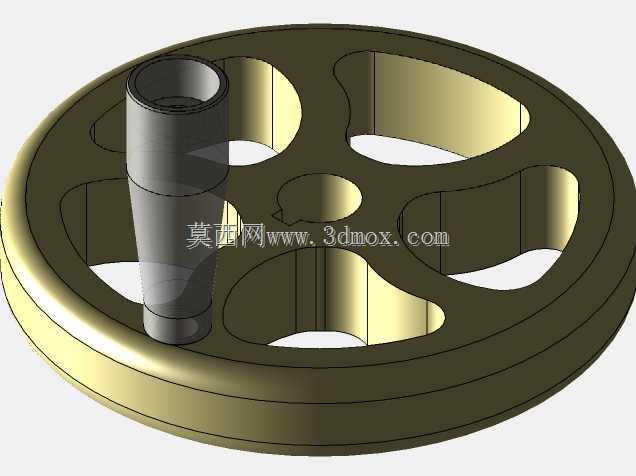

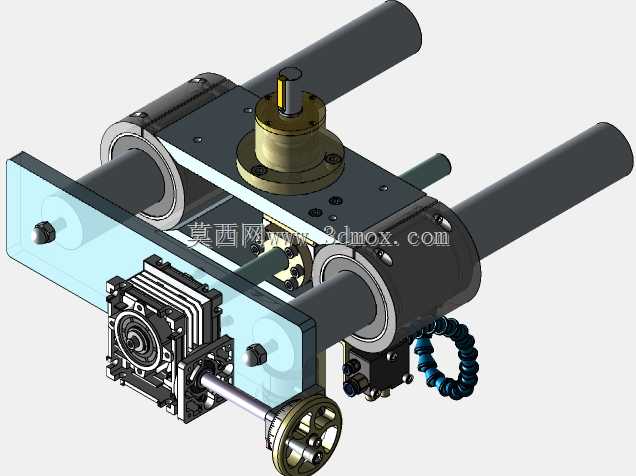

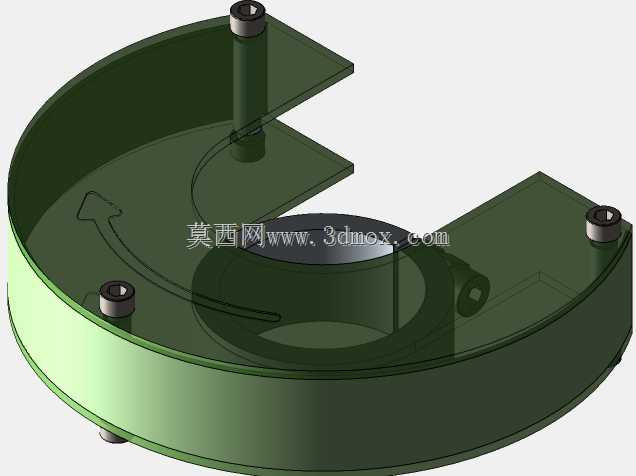

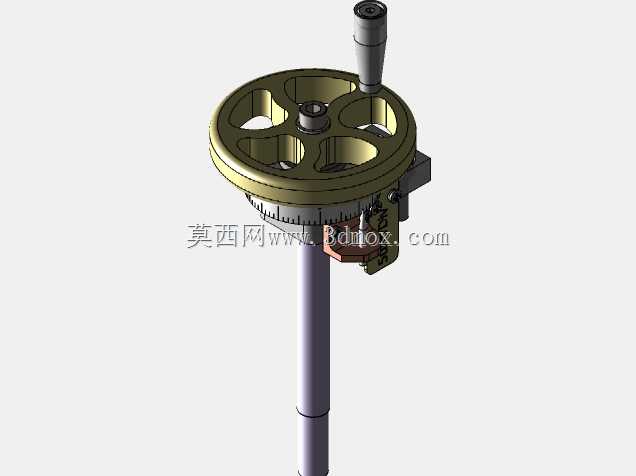

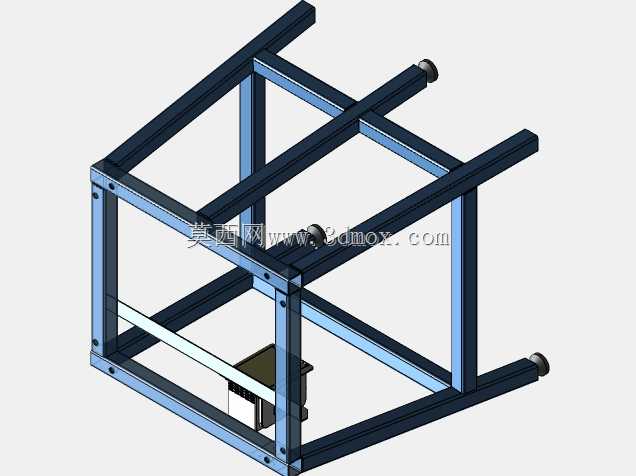

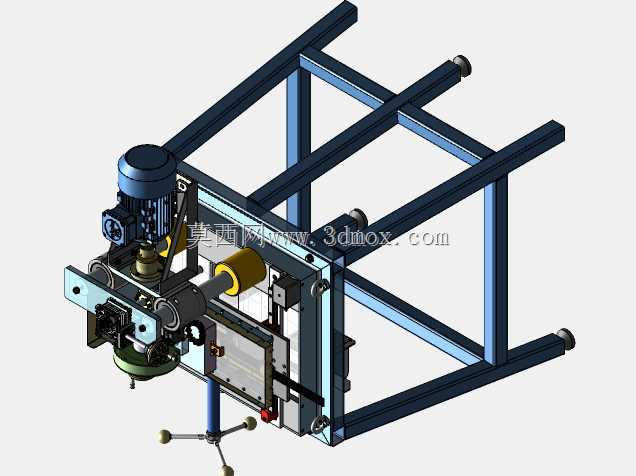

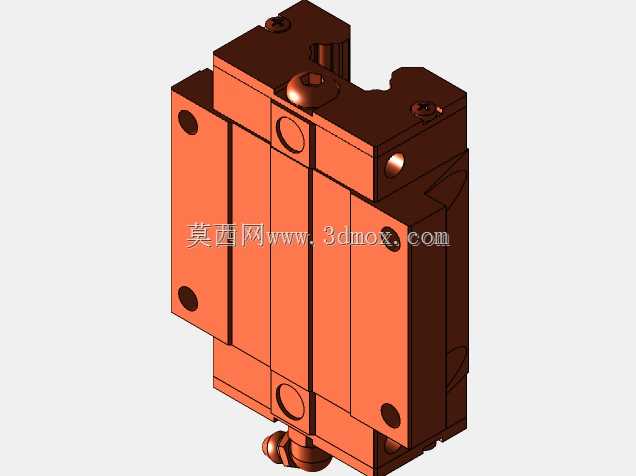

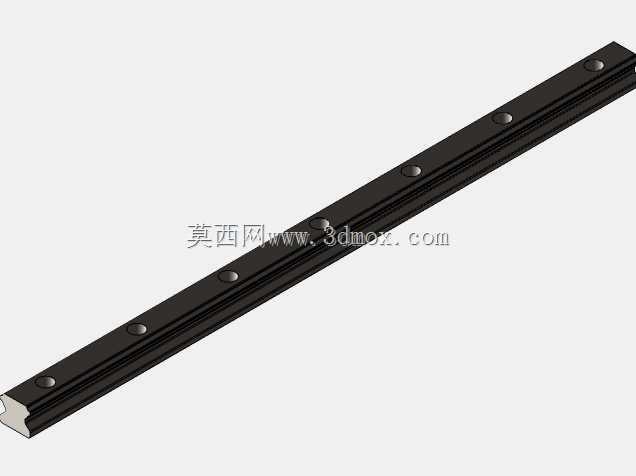

　　结构设计上，整台设备的受力路径非常清晰：底部的箱型床身是所有部件的安装基准，内部布置的交叉加强筋在建模时完全按照铸件的实际壁厚绘制，既保证床身在承受磨头磨削反作用力的时候不会出现挠曲变形，也避免了不必要的壁厚冗余导致铸件重量超标；床身上方的纵向导轨采用V型与平导轨组合的布局，工作台沿着导轨做纵向往复运动，导轨面的刮研配合间隙在数模里按照实际装配公差预留，工作台的T型槽结构完整还原，用来装夹电磁吸盘或者精密平口钳，T型槽的间距、槽口宽度都对应通用磨床附件的安装尺寸，用户在做配套工装设计的时候可以直接匹配安装边界。磨头部分布置在床身后侧的横向滑台上，横向进给手轮通过丝杠螺母副带动滑台沿横梁导轨移动，垂直进给手轮则控制磨头主轴的上下升降，手轮的刻度盘每格对应的进给量和实际设备一致，主轴的轴承座、砂轮夹紧法兰、防护罩的安装位置都按照真实装配关系搭建，砂轮防护罩的开合角度、冷却液喷嘴的布设位置也没有省略，完全还原设备运行时的安全防护与冷却路径。

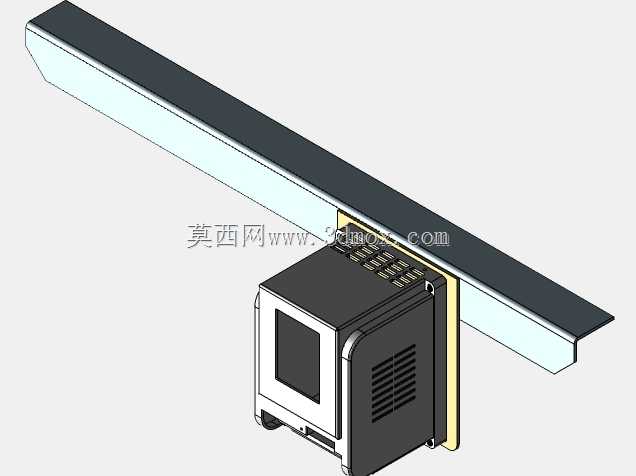

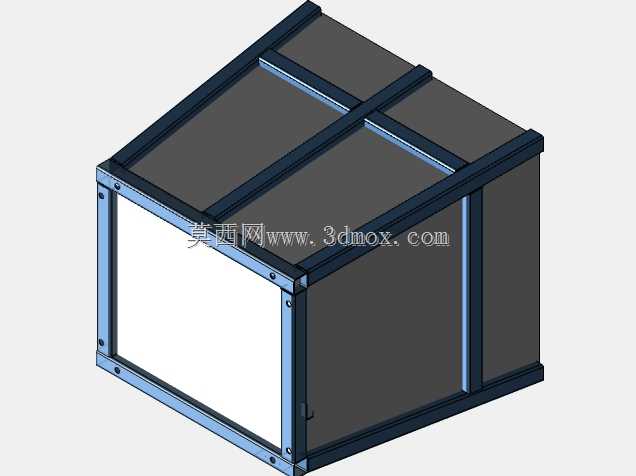

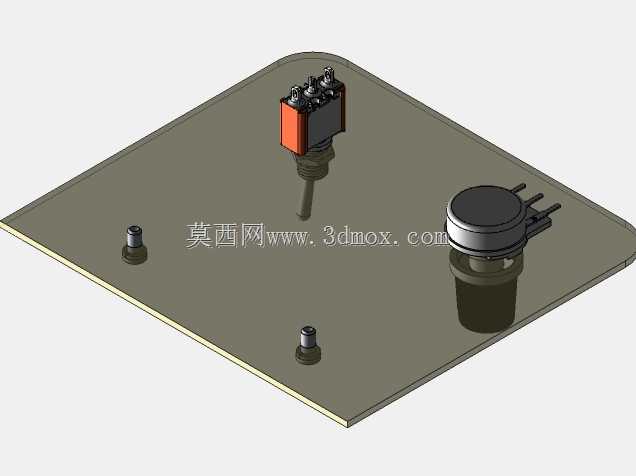

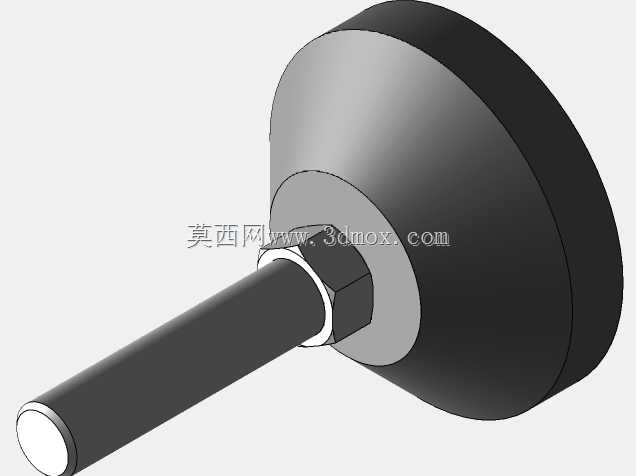

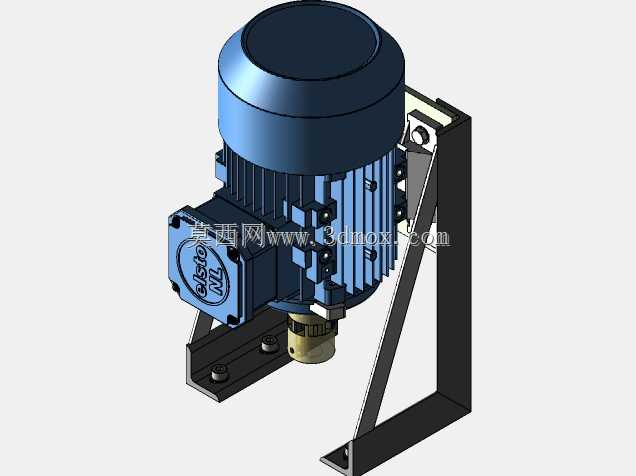

　　安装边界方面，这类手动平面磨床的整机长宽高尺寸适配普通车间的通道宽度，不需要额外做深挖的地基预埋，只需要在平整的水泥地面上垫上减震垫就可以调平安装，设备的操作侧预留的空间只需要满足操作工站立、手轮操作以及工件吊装的距离即可，侧面和后侧的维护空间也按照日常检修的需求预留，磨头电机的安装位置、走线槽的布设都在数模里明确标注，做车间布局规划的时候可以直接把数模导入生产线布局文件里，核对设备和周边工位、物流通道的干涉情况。数模里所有组件的配合关系都经过装配校验，导轨的行程极限、手轮转动时滑台的运动范围都没有出现干涉，工作台移动到两端极限位置时也不会和床身端部的限位块发生碰撞，哪怕是用来做机床的虚拟拆装实训，也可以按照从外罩、手轮、滑台、磨头、工作台到底座的顺序逐步拆解，每个零件的定位面、连接孔位都和实物一一对应，不会出现结构逻辑矛盾。对于需要做小型专用磨床改型的设计人员来说，这套数模里的导轨选型匹配、丝杠螺母的消隙结构、铸件筋板的布局思路，都可以直接作为设计参考，不用再反复推导手动进给机构的传动比与操作力的匹配关系。
