卡套管自动定长切断专用机架设备

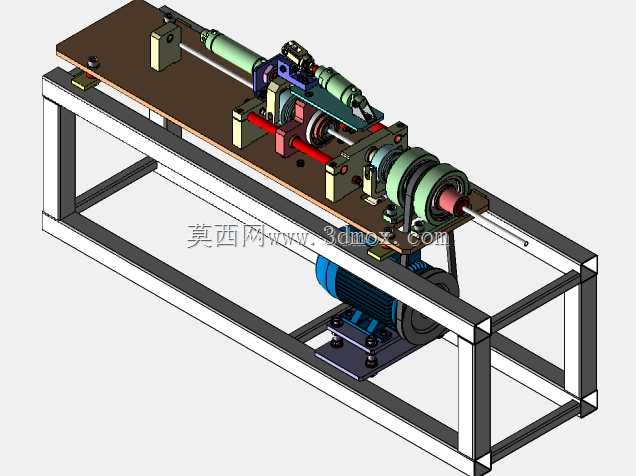

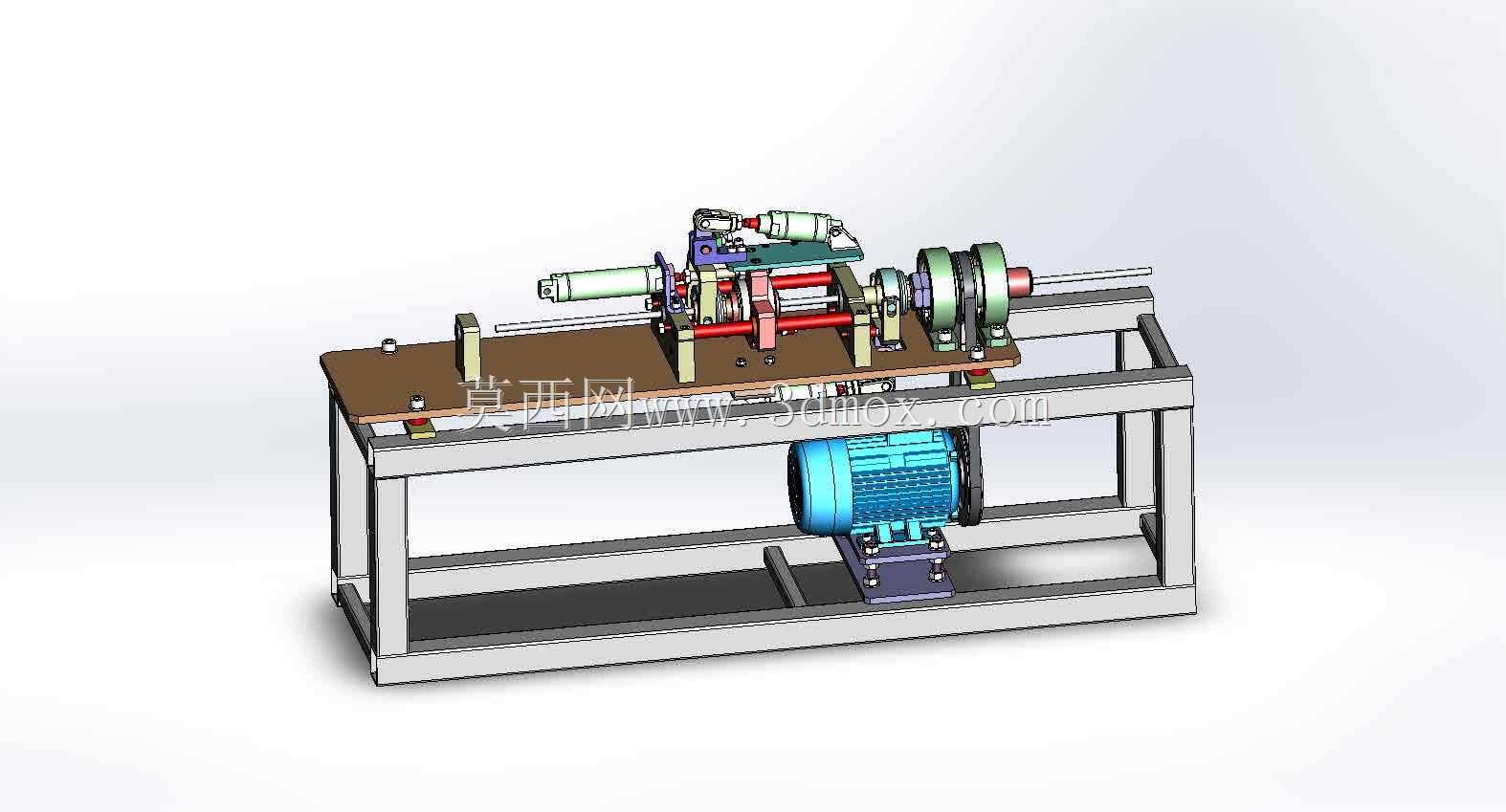

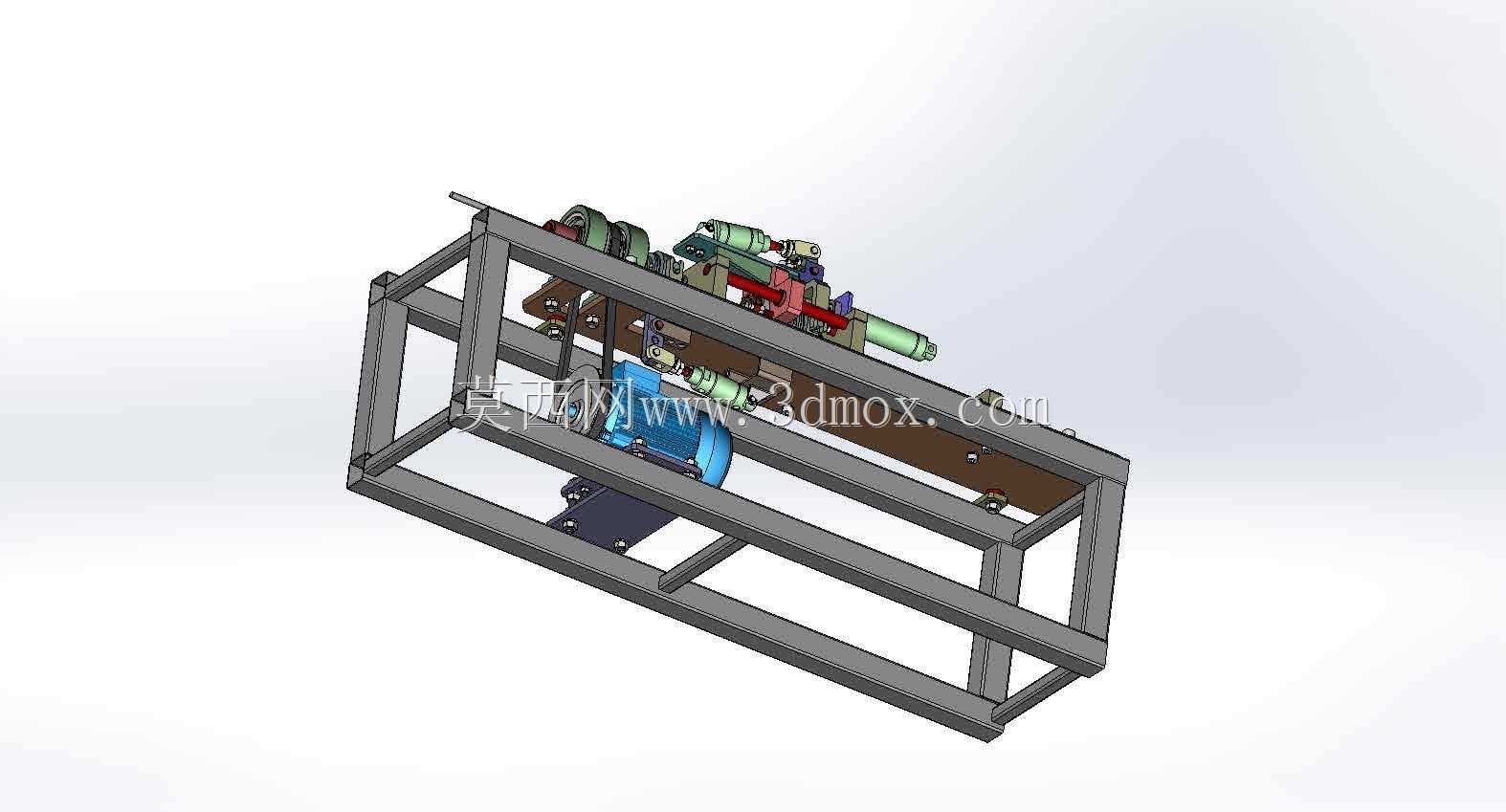

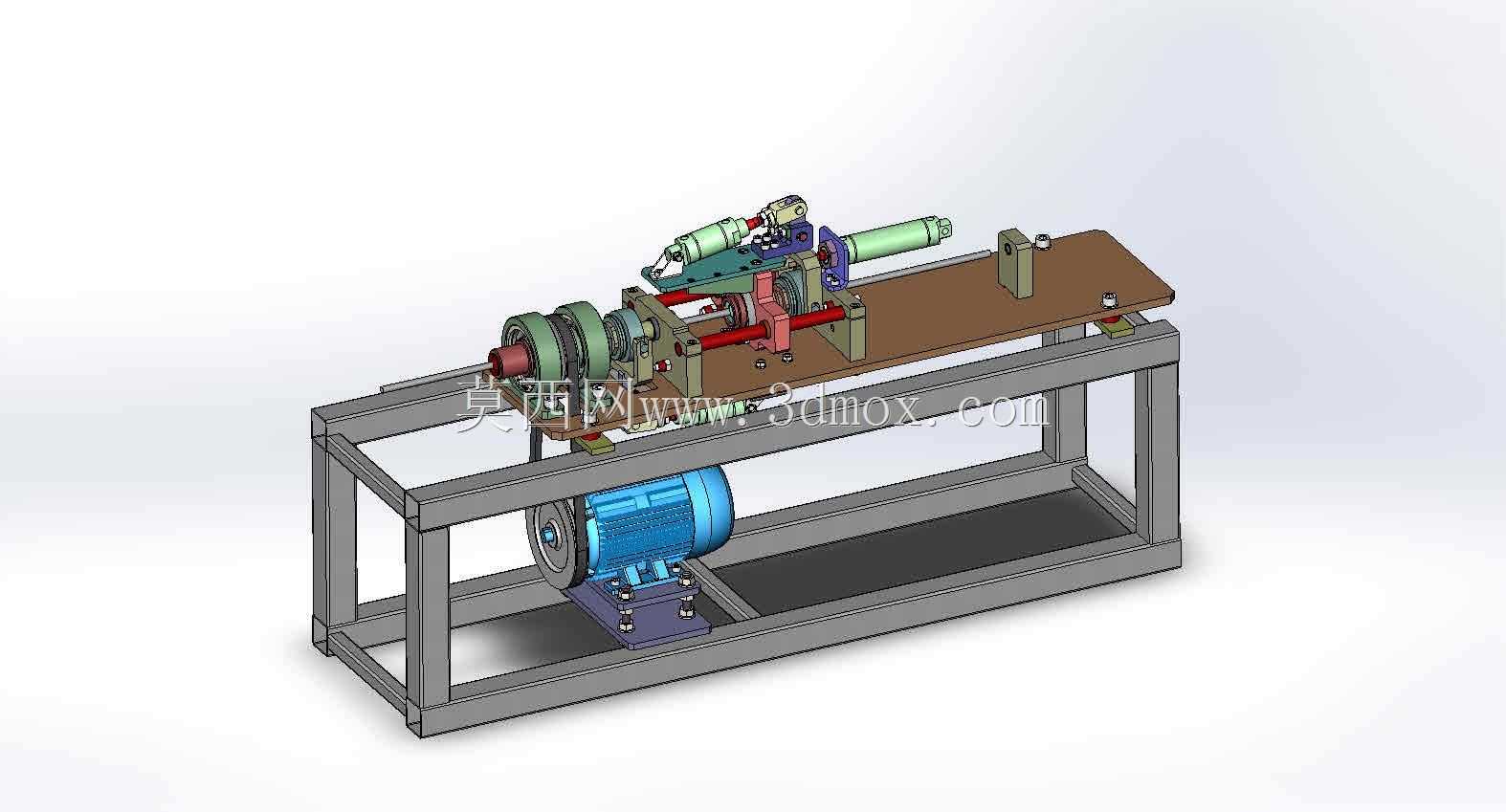

　　这套三维结构针对卡套管、小直径金属薄壁管的批量定长切断工序搭建，整体采用方管焊接框架作为承载基体，所有执行部件沿机架长度方向分层排布，适配车间管路预制工位、汽配线束护套加工、液压气动管件生产的线下作业场景。

　　从现场安装边界来看，整机落地 footprint 控制在长1800mm、宽700mm区间，机架底部采用60×60×4mm矩形方管拼焊，框架四周预留120mm宽的检修通道，底部离地高度留足150mm，方便布置接屑托盘与气动管路走线，机架顶面加工统一的安装基准面，所有功能模组通过螺栓锁附在基准面上，后期更换裁切规格时无需重新搭焊机架，仅需调整对应模组的安装孔位即可。

　　功能布局上，机架沿管材进给方向依次布置进料导向座、夹紧定位模组、旋转裁切动力头、出料承托槽：进料端配置可调式V型导向块，适配外径6mm到32mm区间的卡套管，导向块开口高度可通过腰型孔快速调整，避免管材送进过程中出现翘曲、跑偏；夹紧模组采用双侧气动压块结构，压块接触面贴附聚氨酯软垫，既保证裁切瞬间管材无轴向窜动，也不会在薄壁卡套管表面留下压痕，夹紧行程匹配不同管径设置限位，换型时仅需更换对应规格的压块垫块。

　　裁切执行端的设计思路围绕薄壁管切断无毛刺的核心需求展开，动力头采用旋转进刀方式，搭配专用切管刀片，进给路径沿管材径向匀速走刀，避免传统砂轮切割产生的管口变形、铁屑飞溅问题；动力头的进给导轨采用线性滑轨导向，进刀行程设置硬限位与缓冲阻尼，切透管壁后自动回退，不会刮伤管口内壁。机架中部预留的安装位可加装长度定位挡块，也可升级伺服送料机构，当前结构中送进滚轮组已经预留同步带轮安装接口，后续改造自动定长送料时无需改动主框架。

　　整机的走线与管路布置全部隐藏在方管框架的内腔空间，气动电磁阀组集中安装在机架侧立面的安装板上，每个气路接口对应标注夹紧、进刀、退刀动作，现场接通气源后即可完成动作调试；裁切工位正下方框架内预留集屑抽屉的安装空间，切割产生的细小铁屑直接落入抽屉，每班清理一次即可，不会散落到车间地面。

　　从结构校核角度，焊接框架在裁切动力头的安装位置额外加焊了斜向加强筋，抵消切刀进刀时产生的径向反作用力，整机满负载运行时框架形变控制在0.2mm以内，保证切断面的垂直度公差满足管路装配要求；设备两侧预留的操作空位分别对应上下料工位，单人即可完成整批管材的上料、夹紧、裁切、出料全流程操作，相比手持切割机作业，管口一致性与加工效率都有明显提升。
