机床手动操作拨杆式锁紧控制手柄

　　该结构件面向普通车床、铣床及小型专用设备上的手动档位切换、离合控制或局部锁紧场景，属于操作者直接接触的人机交互部件。实际装机时，这类拨杆通常布置在主轴箱侧面、进给箱外侧或溜板附近，操作者通过扳动上端握把带动内部凸轮、拉杆或定位销动作，从而完成运动路线选择、转速进给切换、刀架压紧释放等操作。它的可靠性直接影响设备操作手感和挡位保持能力，因此在结构设计上不能只关注外观，还要兼顾受力路径、安装定位、握持舒适度以及长期扳动后的磨损余量。

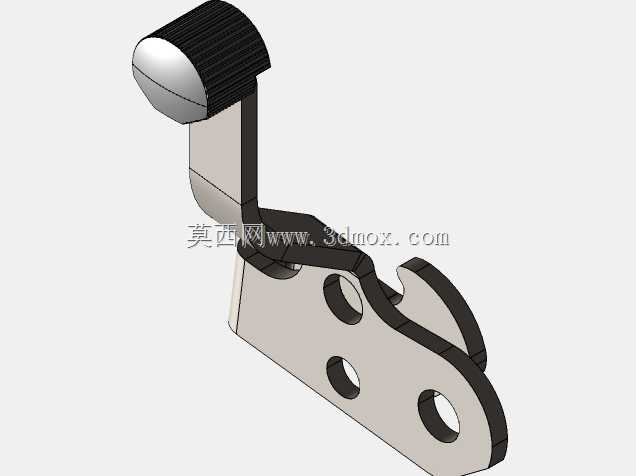

　　从三维结构看，零件由上端握持头、过渡连接臂和下部安装板三部分构成。握持头采用圆柱滚花与圆弧端盖组合形式，滚花区域用于增加手掌与手柄之间的摩擦，圆弧端面则减少握持时的棱角压迫感。连接臂并非简单直板，而是带有折弯和空间偏置，使握把位置相对安装基准向外、向上抬升。这样处理的目的，是在机床箱体外侧预留手指和手掌活动空间，避免操作者戴手套扳动时与箱壁、螺钉或相邻手柄发生干涉。下部安装板承担主要传力功能，板件轮廓按照运动包络和邻近零件边界进行裁切，多个圆孔分别对应固定销轴、拉杆连接、定位销或减重需求。

　　设计思路上，该件更强调“手动操作—力矩传递—位置保持”的闭环。扳动握把时，外力经连接臂传到下部板件，再由孔位中的销轴或紧固件传递给机构。由于手动操作存在冲击和偏载，板件转折处需要保留足够圆角，避免应力集中在折弯线附近；孔边到板边的距离也要满足承压和抗撕裂要求。若采用钣金折弯工艺，展开长度、折弯半径、孔位与折弯线距离都需要在三维建模阶段同步校核；若采用铣削或铸件方案，则可在转折区域增加局部厚度，以提高反复扳动下的刚度。

　　外形尺寸方面，上部握把直径应满足成人手掌快速抓握，长度不宜过短，否则操作时容易打滑；连接臂高度则要结合机床外罩和操作者站位确定，过高会增加误碰风险，过低会使手部贴近箱体。下部安装板的孔距是最关键的安装边界，必须与箱体支座、转轴中心和拉杆行程严格对应。建模时应优先建立转轴中心线和安装面，再围绕中心线布置板件轮廓，这样可以在调整扳动角度时保持装配关系不失效。周边还需预留扳手空间，保证固定螺母、销钉或挡圈能够顺利装拆。

　　在运动校核中，需要重点检查手柄从一个挡位扳到另一挡位时的扫掠空间。连接臂侧面、安装板弧形缺口以及握把端部都可能与机床护罩、铭牌、油杯或相邻操纵件发生碰撞，因此应在装配环境中建立极限角度位置，而不是单独评价零件本体。手柄表面与操作者接触频繁，滚花方向、端部圆角和棱边倒角都应按实际接触状态处理；外露板边则需要去毛刺，防止清洁和维护时划伤。

　　该模型适合用于机床操纵机构方案验证、维修测绘、教学演示以及非标设备手动控制单元设计。结构表达中保留了握把、折弯臂、多孔安装板和弧形配合轮廓，能够直观呈现手动拨杆的传力关系与装机边界，为后续工程图输出、干涉检查和工艺选型提供依据。
