螺旋叶片液压成型工装设备结构

　　该套三维结构面向螺旋输送机叶片的单件与小批量成型作业，常见于散料输送设备制造厂、环保除尘设备车间、粮食输送线配套厂以及矿山输送装备维护现场。螺旋叶片长期作为螺旋给料机、绞龙输送机、无轴输送槽中的核心推料部件，传统制作多依赖分段下料、手工锤击或简易胎具校正，叶片螺距一致性差，组对时与中心轴同轴度偏差大，后期焊接变形也难以控制。本结构将叶片展开坯料的定位、夹持、扭转与定型动作集中在同一刚性机架内完成，可针对厚板螺旋件提供稳定的成型反力，减少现场反复修磨与火焰校正工作量。

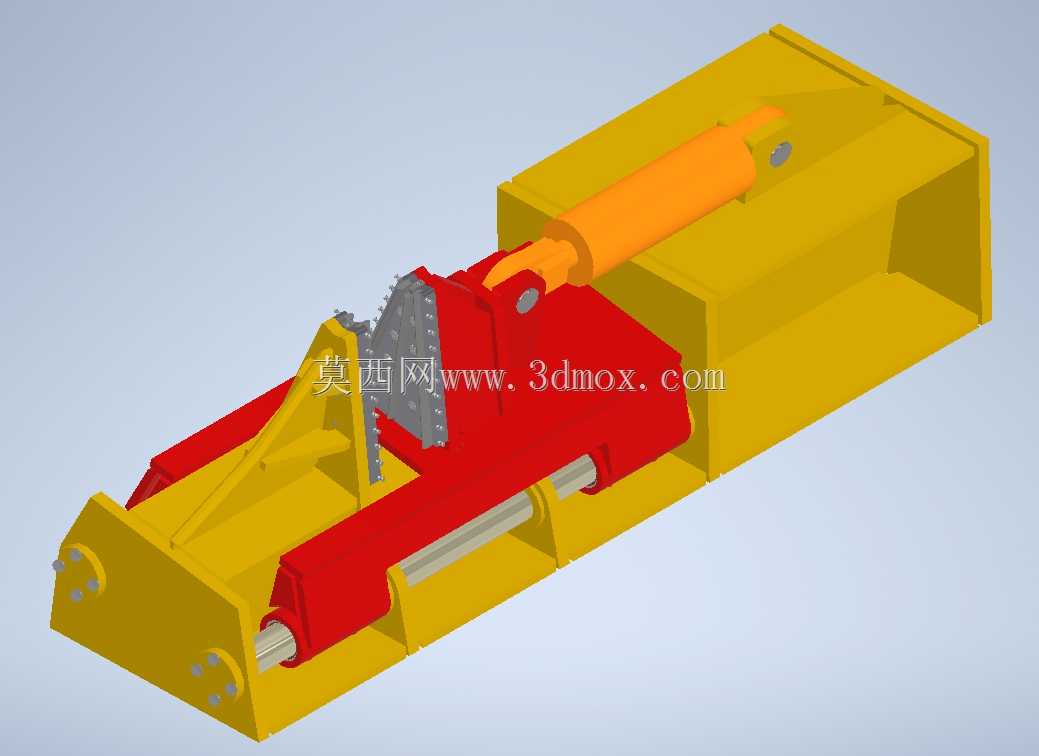

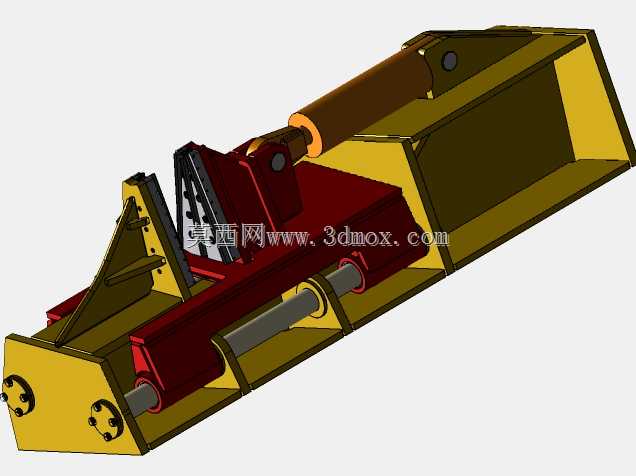

　　从设备用途看，机构主要服务于外径1500mm、内径200mm、厚度40mm规格的螺旋叶片坯件，适用材料为S355、A572一类低合金高强度结构钢。该尺寸段叶片自重大、板材屈服强度高，单纯依靠人工无法完成连续扭转，必须通过液压执行件提供可控推力。模型中长行程液压缸沿机架纵向布置，推杆与活动压型端连接，固定端则承担坯料内圈及外缘的限位作用；坯料放入后，一端由夹紧构件约束，另一端随活动端产生相对角位移和轴向进给，使平板扇形坯料逐步形成连续螺旋曲面。

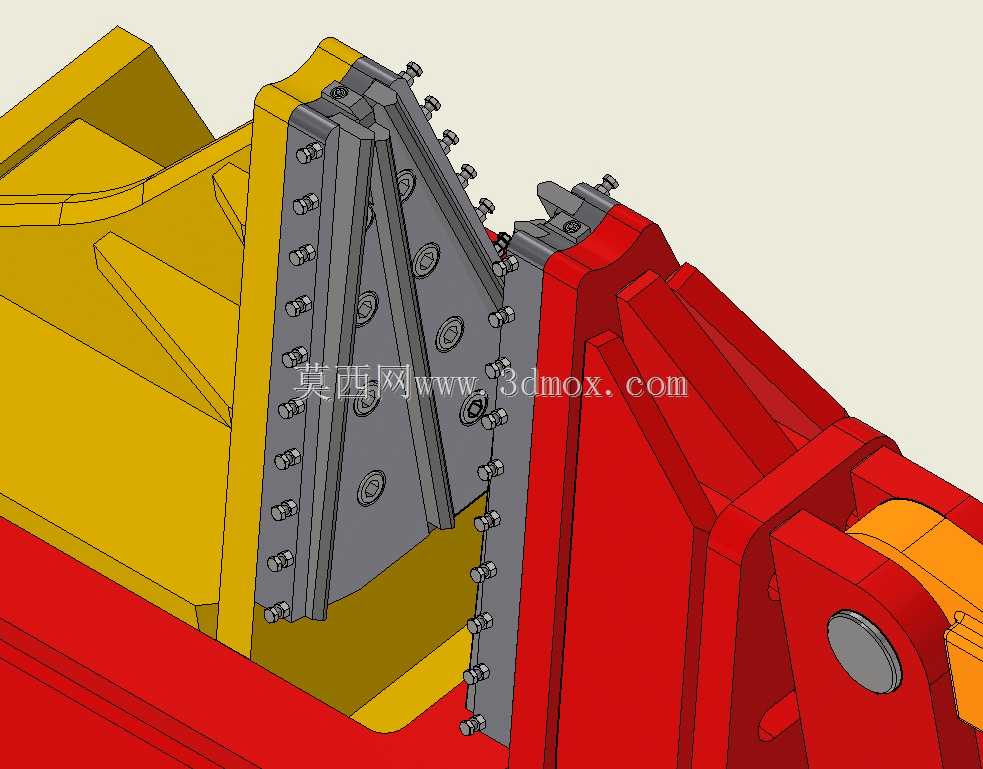

　　结构设计上，机架采用箱型梁与厚板焊接组合形式，两侧封闭梁承受液压缸偏载产生的弯矩，底部宽幅支撑面降低压型过程中的整机倾覆趋势。液压缸铰接座保留回转自由度，可补偿加载初期活动端微小角度偏差，避免活塞杆承受径向卡滞力。成型端设置可更换定位块和压板，针对不同内孔直径、叶片厚度及螺距要求时，只需更换局部胎具，不必重做主体框架。导向段沿机架长度方向约束活动横梁的直线运动，使推力方向与叶片展开轴线保持一致，这对控制叶片外缘波浪变形和内圈拉伸裂纹较为关键。

　　安装边界方面，设备需布置在具备重型起重条件的车间工位，周边应预留坯料吊装、成品转出及液压缸检修空间。机架底面建议落在平整混凝土地基上，并按载荷分布设置地脚固定点；液压站可根据现场管线布置独立安放，高压胶管需远离坯料吊装路径。操作侧应留出人员取放压板、观察成型角度的位置，非操作侧则考虑成品叶片沿轴向退出的距离。由于成型件厚度较大，结构件焊缝、销轴和铰接孔均按反复承载工况设计，三维建模时需重点核对液压缸行程、机架开口长度、叶片展开料长度以及活动端极限转角之间的匹配关系，避免设备装配后出现行程不足或干涉问题。
