管道对口卡箍式焊接定位夹紧工装

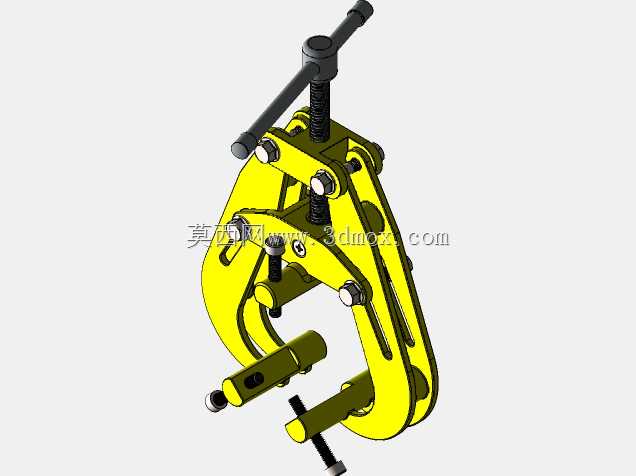

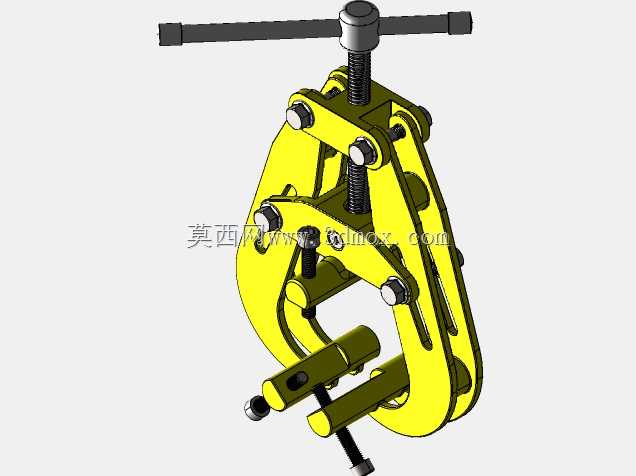

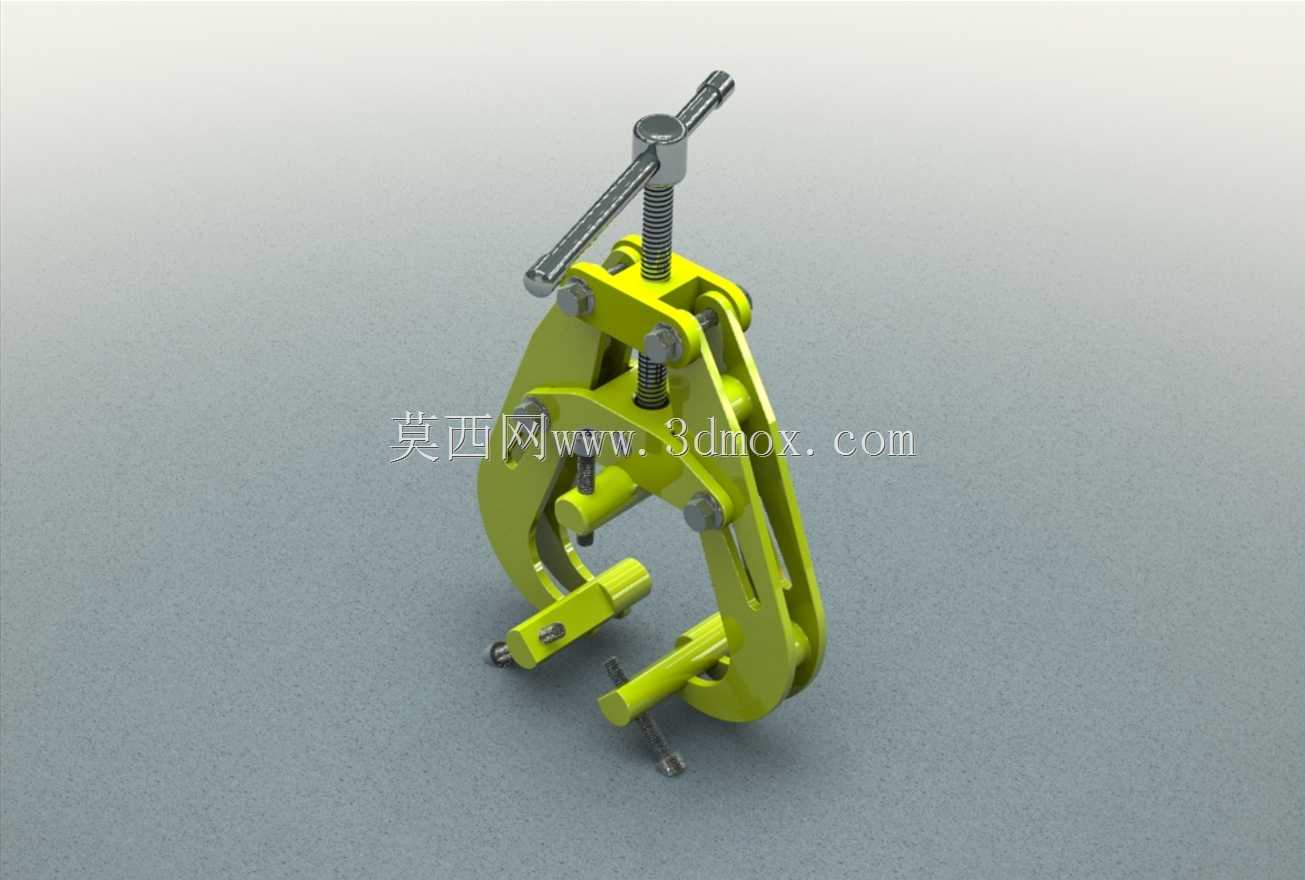

　　这套夹紧工装的核心使用场景集中在现场管道预制、车间管段组对以及小型承压管件的焊接工位，作业时两根待对接的圆管分别从工装两侧的弧形卡口穿入，先通过下方两个可调支撑顶块托住管壁，调整管口错边量与同轴度后，再转动顶部T型丝杠，带动联动夹臂同步收拢，把两段管口牢牢压合在同一轴线上，避免点焊过程中管口移位、错边或出现焊接变形。和普通管道对口器相比，这套夹钳式结构不需要额外配套液压动力源，纯机械螺纹传动，在野外施工现场、无气源无电源的管廊安装段、高空组对作业点都能直接操作，工人单手即可完成夹紧与松脱动作，作业效率远高于人工手扶对齐或者用普通大力钳临时固定的方式。工装的夹臂主体采用双侧对称连杆布局，夹紧力通过丝杠传递到两组联动铰接点，

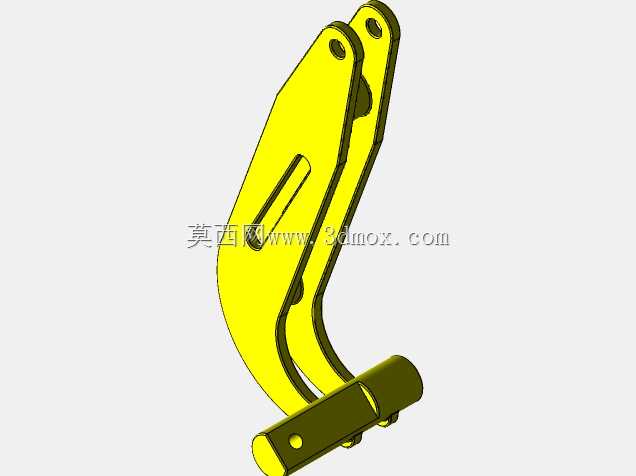

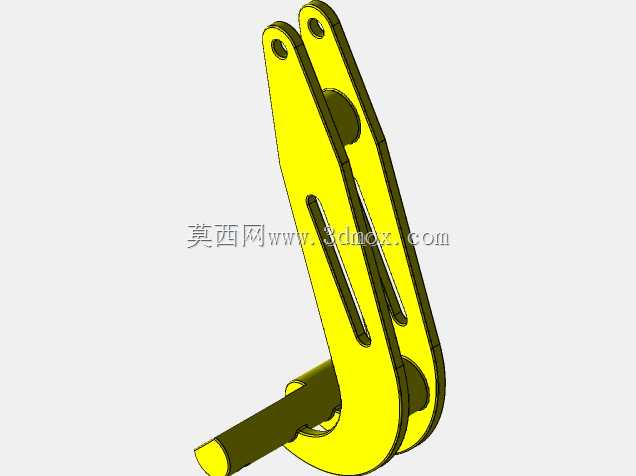

　　再均匀分散到上下夹持点位，不会出现单侧受力偏载导致管口圆度变形的问题；夹臂内侧的卡口做了适配圆管外壁的弧形让位，接触区域预留了防滑咬合棱，夹紧后管壁和夹具之间不会出现周向打滑，哪怕是带轻微锈蚀的黑皮钢管也能稳定锁止。下方的两个横向调节顶柱分别独立可调，针对不同管径的对口作业，可以单独调整左右支撑高度，补偿两根管材本身的直线度误差，当对接不同壁厚的管道时，也能通过顶柱的进给量差抵消壁厚差带来的轴线偏移，保证焊口组对间隙全程均匀。从结构设计思路来看，整套工装没有采用复杂的铸造箱体，全部用板材切割后铰接装配，夹臂之间的转动销轴都做了可拆卸设计，日常现场作业如果销轴磨损、夹臂接触面出现焊渣飞溅粘附，可以快速拆解更换易损件，

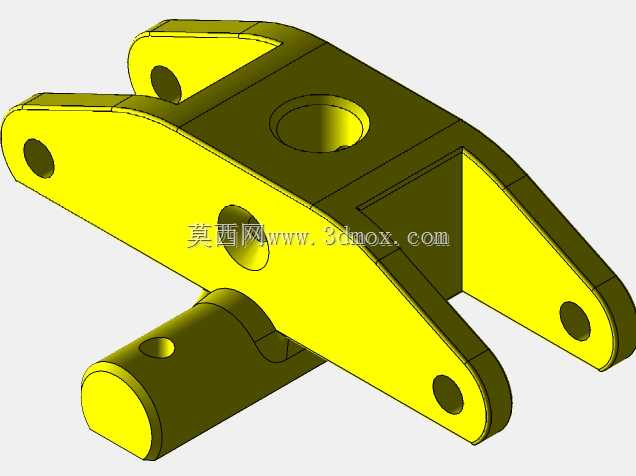

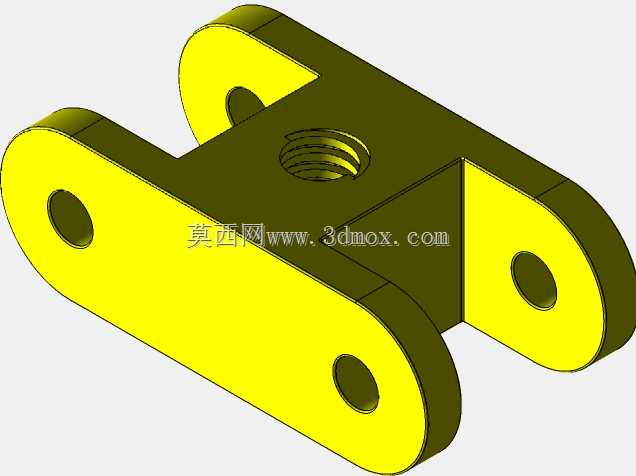

　　不需要整体报废夹具。顶部的T型操作杆穿在丝杠顶端的横孔内，力臂长度经过适配，普通工人施加手部力量就能通过螺纹增力输出足够的夹紧吨位，丝杠采用梯形传动螺纹，自锁性能可靠，夹紧后即便工人松手、工装受到焊接磕碰震动，夹臂也不会自行松脱，螺纹副本身做了防尘间隙，现场少量焊渣、铁锈落在丝杠上也不会卡死传动。外形尺寸方面，这套工装属于便携款对口夹具，整体闭合状态下轮廓紧凑，夹臂张开行程覆盖常规中小管径的圆管组对需求，夹持范围适配现场最常用的水暖管道、工艺支管、消防管路对接作业，工装整体重量控制在单人可手提搬运的区间，进出狭窄施工坑道、攀爬脚手架时不需要额外吊装设备。安装边界上，夹具作业时不需要在管壁上焊接临时挡块，

　　也不会在管材表面留下大面积压痕，夹臂和管壁接触的位置做了圆角过渡，针对薄壁不锈钢管组对时，可以在卡口处垫薄铜皮进一步防护表面，避免夹伤管材外壁。工装尾部的C型夹体开口可以直接跨搭在焊口外侧，组对时点焊作业的焊枪能够从夹臂预留的镂空区域伸入，完成周向多个定位焊点的施工，等定位焊完全冷却固定后，反向转动丝杠松开夹臂，就能把工装从管段上整体取下，不会和焊道发生干涉。在实际管线施工流程里，这类夹具直接决定了管口组对的精度：如果对口错边量超标，后续焊接完成后焊根位置会出现未焊透、应力集中缺陷，承压管道运行后很容易在焊口位置发生泄漏，这套工装通过双侧同步夹紧+独立支撑调节的结构，把组对错边量控制在规范允许的范围内，同时省去了人工反复测量、垫铁片调整管口的繁琐工序。夹臂的铰接点位都留有润滑注油空间，长期在工地多尘环境下使用可以定期涂抹润滑脂，保持连杆动作顺滑，丝杠表面的梯形牙型抗冲击能力强，即便夹紧时用力过猛也不会出现螺纹滑牙问题，相比铸造型对口器，板材焊接结构的夹臂在意外摔落时只会出现轻微变形，校平后即可继续使用，维护成本极低。
