移动式焊接烟尘收集净化装置

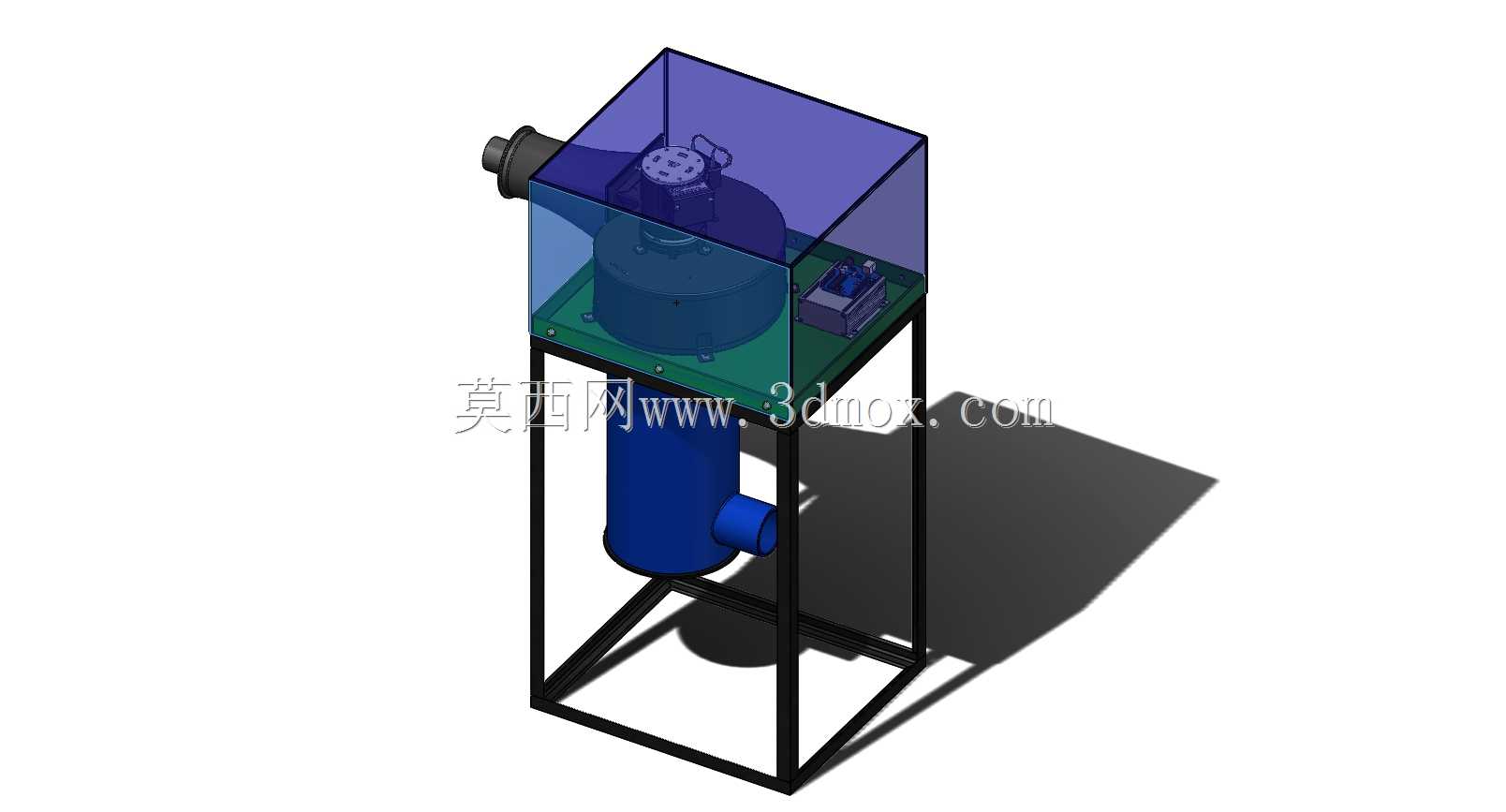

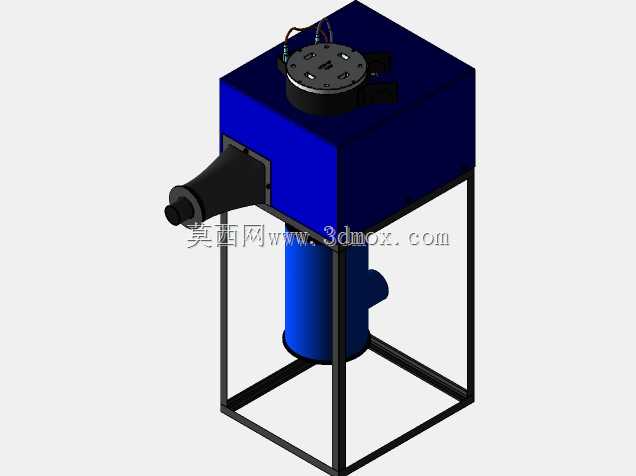

　　该装置面向手工电弧焊、二保焊、氩弧焊等工位的局部烟尘治理需求，整体采用立式框架布局，上部为方形主机箱体，内置负压风机与过滤元件，下部框架内布置集尘或过滤筒体，侧面通过可任意悬停的柔性吸气臂延伸至焊接点上方，焊枪作业产生的含尘烟气在负压作用下经吸嘴进入软管，依次通过粗过滤、精过滤环节后洁净空气排出，颗粒物被截留在集尘单元内。

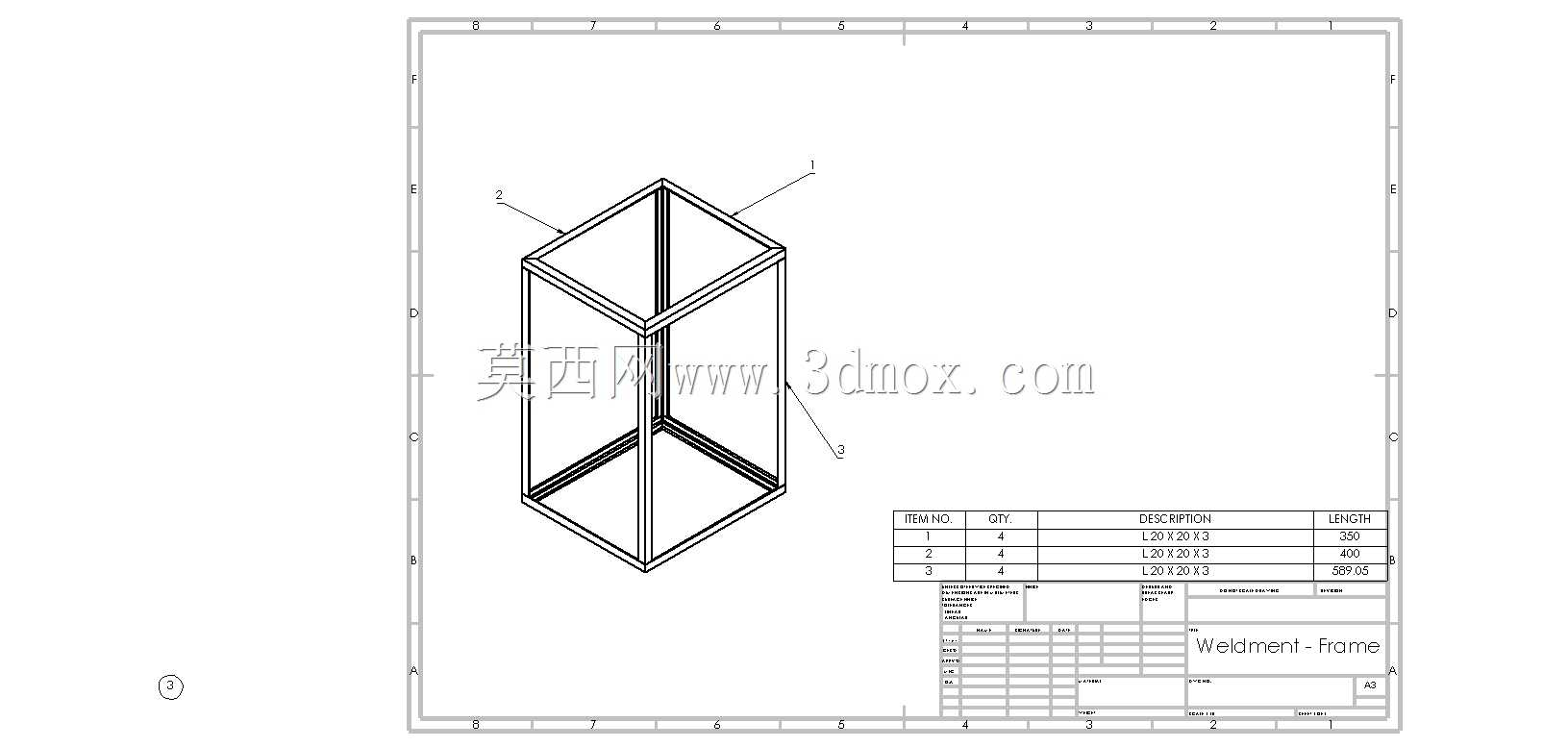

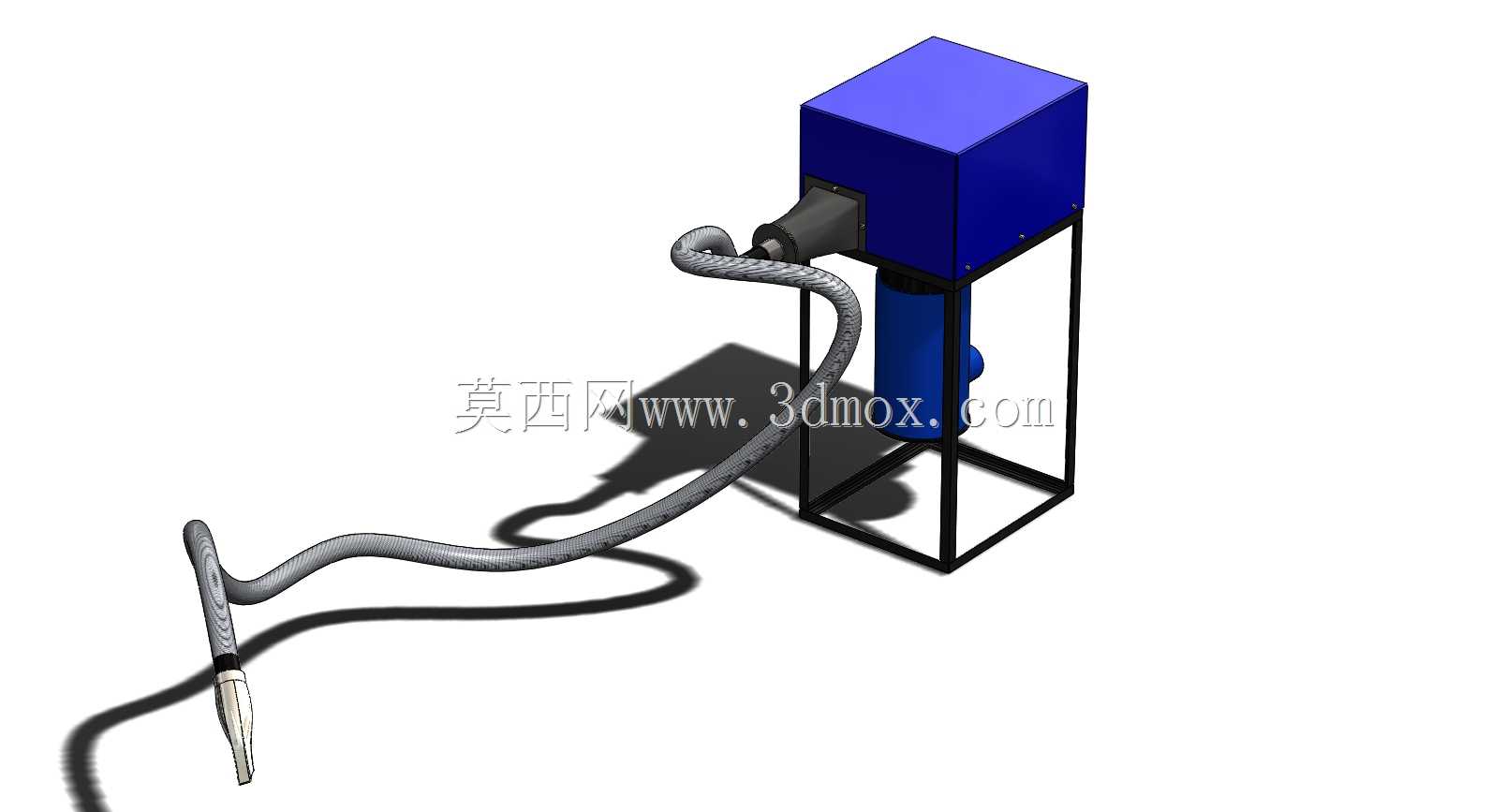

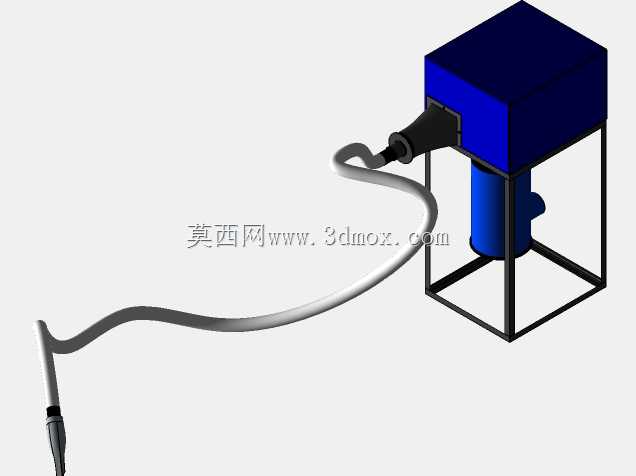

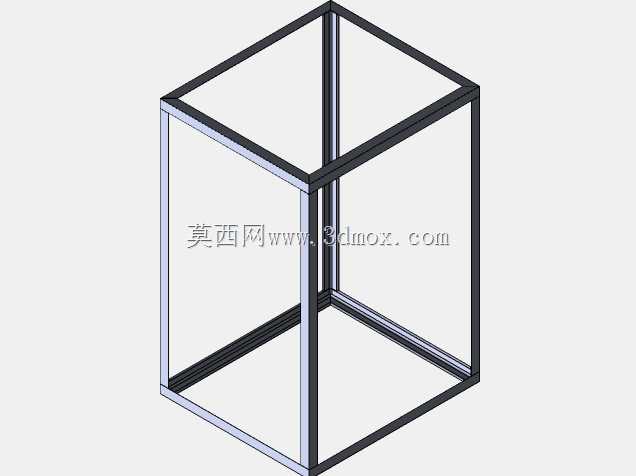

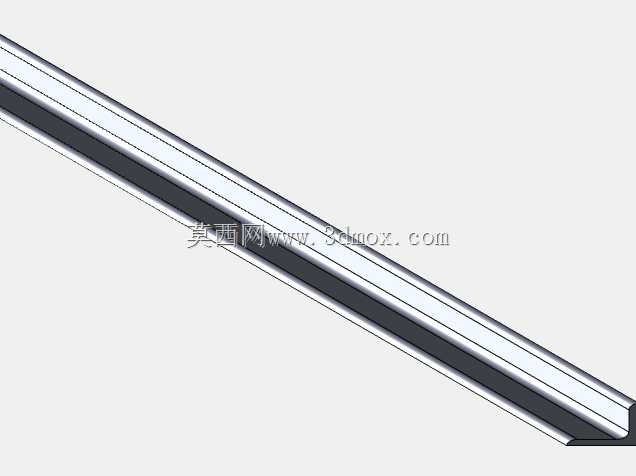

　　从现场布置角度看，设备底部框架采用方管焊接成矩形支撑结构，占地边界约为600mm×600mm，主机箱体高度约800mm，整机总高控制在1.4m左右，无需固定地脚，可直接放置在车间工位旁，也可在框架底部加装脚轮实现工位间转场。柔性吸气臂长度约2.5m，臂身采用带金属骨架的耐高温波纹软管，可在三维空间内任意弯折并保持姿态，吸嘴口径约150mm，正对焊接弧烟上升区域，捕集距离控制在300-500mm时捕集效率最优，避免烟尘扩散到车间整体环境后再进行全面通风，大幅降低通风能耗。

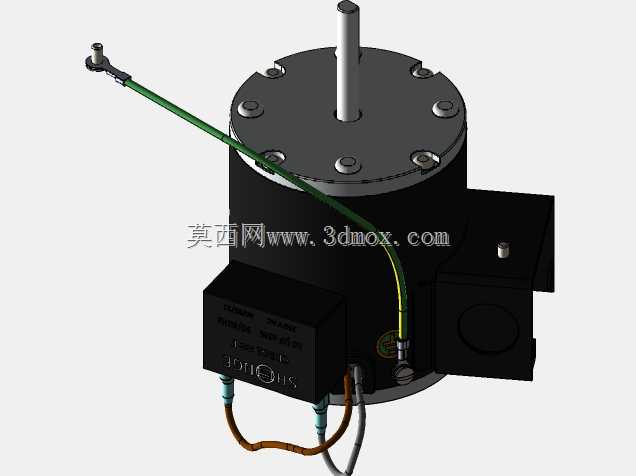

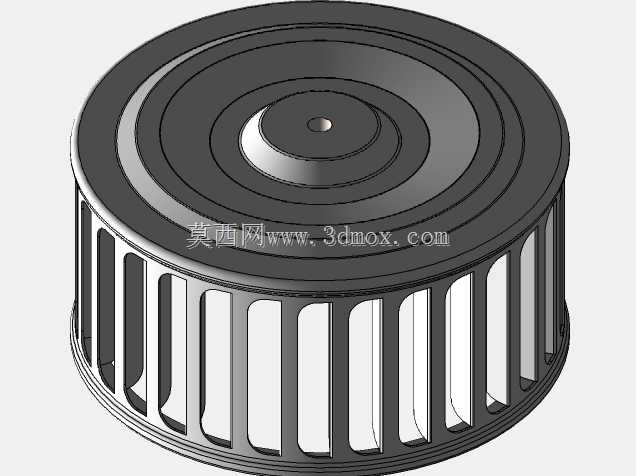

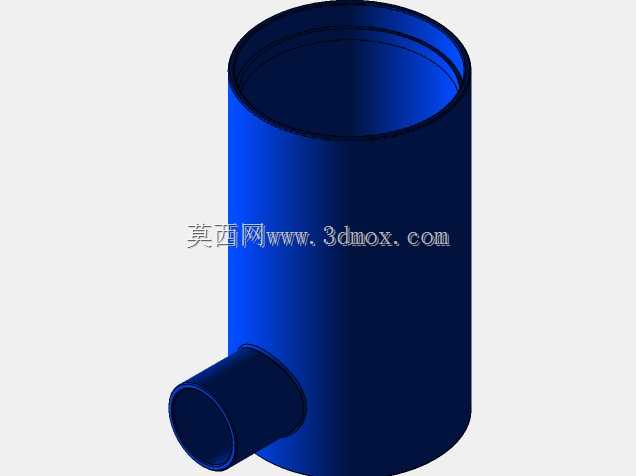

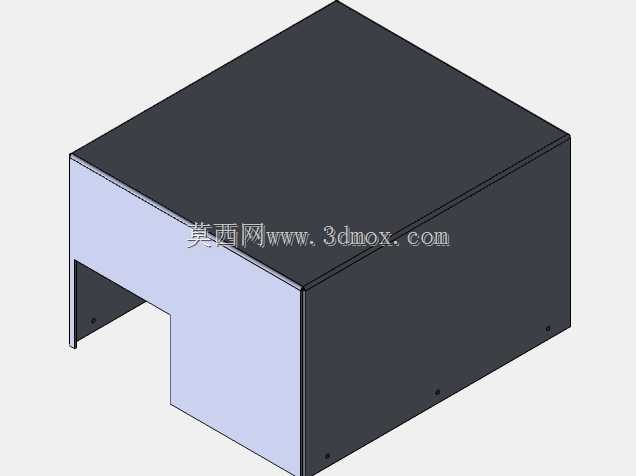

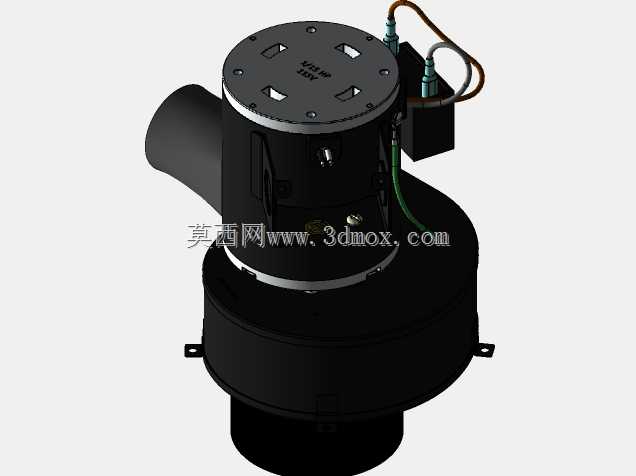

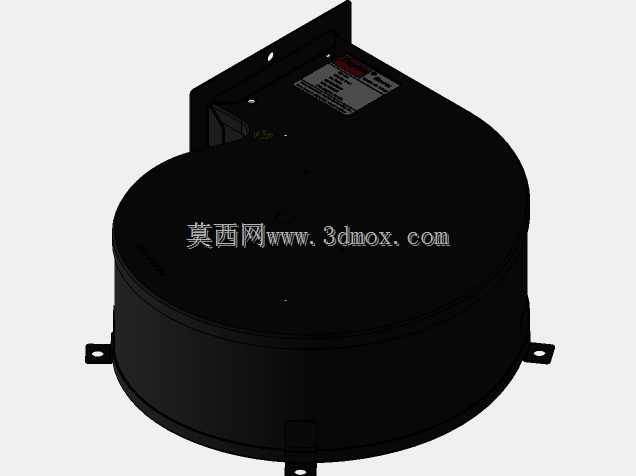

　　结构设计上，主机箱体采用薄钢板折弯拼装，侧面预留检修门，便于定期更换过滤芯；风机选用离心式负压风机，风压匹配2-3m管路阻力，风量按吸气口风速0.5-0.8m/s核算，确保焊烟刚产生即被吸走。控制逻辑可配套焊接联动触发功能，当焊钳启动引弧时，电流传感器检测到焊接信号自动启动风机，焊接停止后延时运行数十秒，抽净管路内残留烟尘后停机，既减少无效空转能耗，也避免操作人员忘记开启设备。框架下部的过滤筒体采用快拆卡箍连接，集尘抽屉抽出即可清理积尘，日常维护无需专用工具。

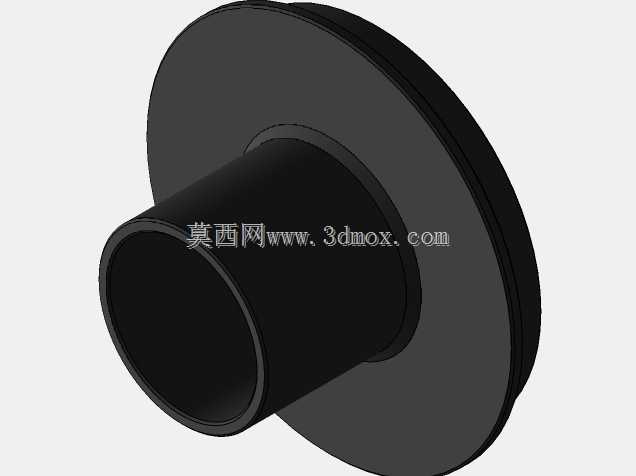

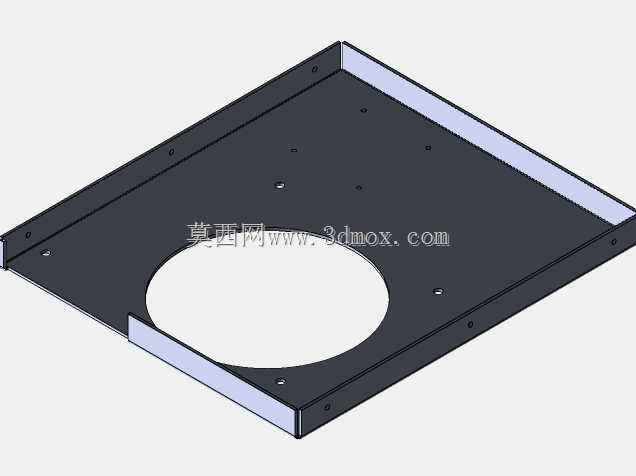

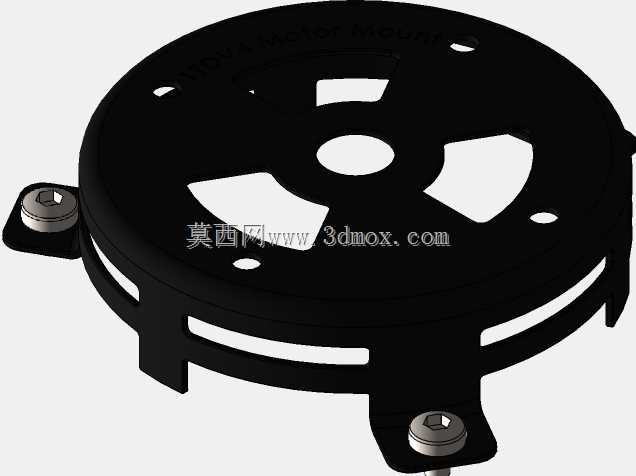

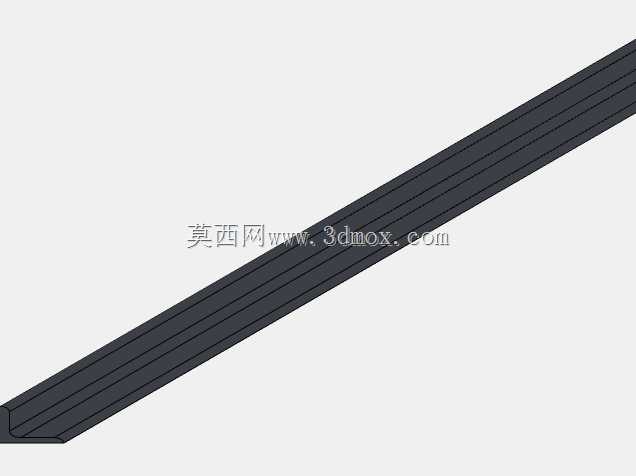

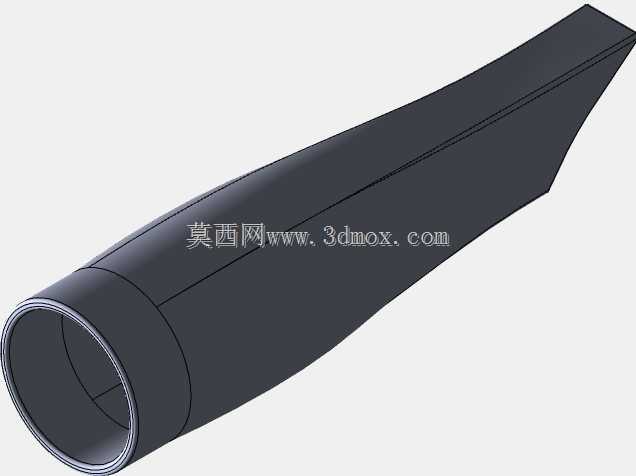

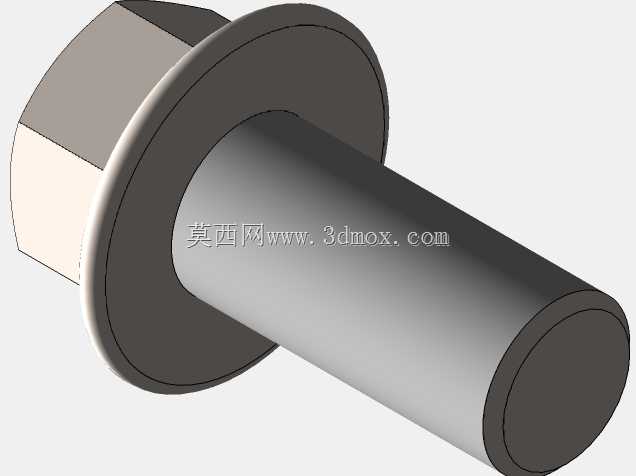

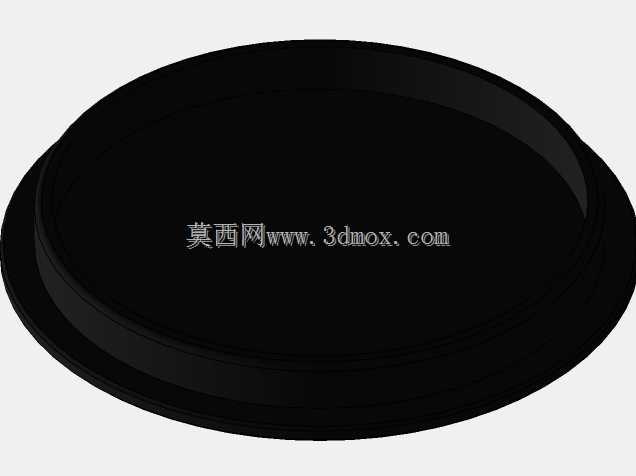

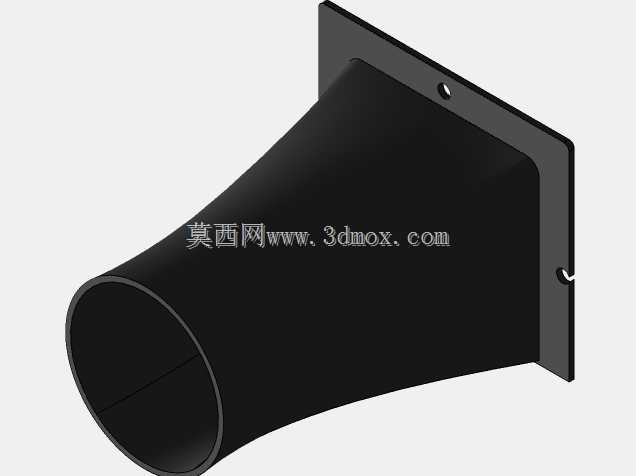

　　在建模实现层面，整机按实际装配关系拆分：方管机架、主机箱体、离心风机、过滤筒、柔性吸气臂、吸嘴、连接法兰、控制按钮盒等部件独立建模，软管部分采用扫描特征配合波纹阵列还原可弯曲形态，机架方管交接处做焊接坡口示意，各连接螺栓、卡扣标准件按选型规格装配，完整呈现设备从骨架到外罩、从动力部件到执行管路的全部结构，可直接用于方案演示、结构校核以及非标环保设备的改型参考。这类移动式焊烟净化器特别适合分散焊接工位、职业院校焊接实训车间、小型钢结构加工点等无法铺设集中除尘管网的场景，设备移动灵活、安装无土建要求，能有效降低作业区域焊接烟尘浓度，改善焊工操作环境。
