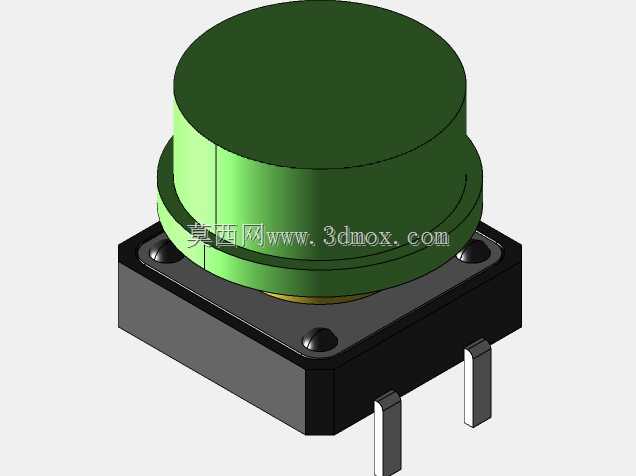

带绿色防护帽的立式四脚轻触按键

　　这款带帽触觉按键主要面向小尺寸电控面板、手持操作盒、小型机床附件控制板以及自动化设备的手动输入工位。它在整机中承担瞬时信号触发任务，操作人员按下帽体后，内部触点完成短暂导通；松开后依靠弹性结构自动复位，适合启动、复位、模式切换、点位确认等不需要保持锁定的操作场景。相比裸露式微动按键，加高圆柱帽能够扩大手指接触面积，降低频繁点按时的局部压迫感，也能在面板开孔较浅时提供更明确的按压高度。

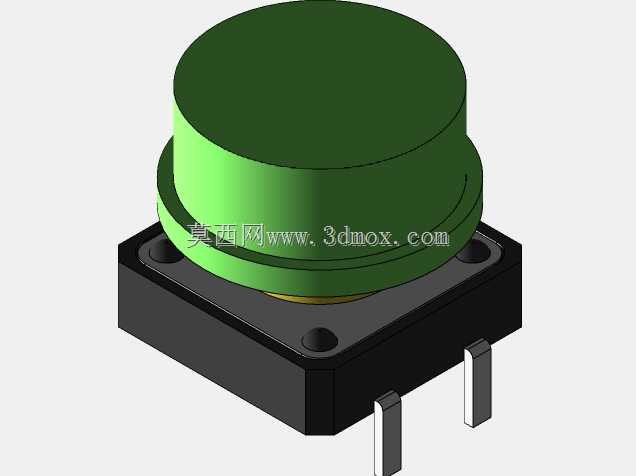

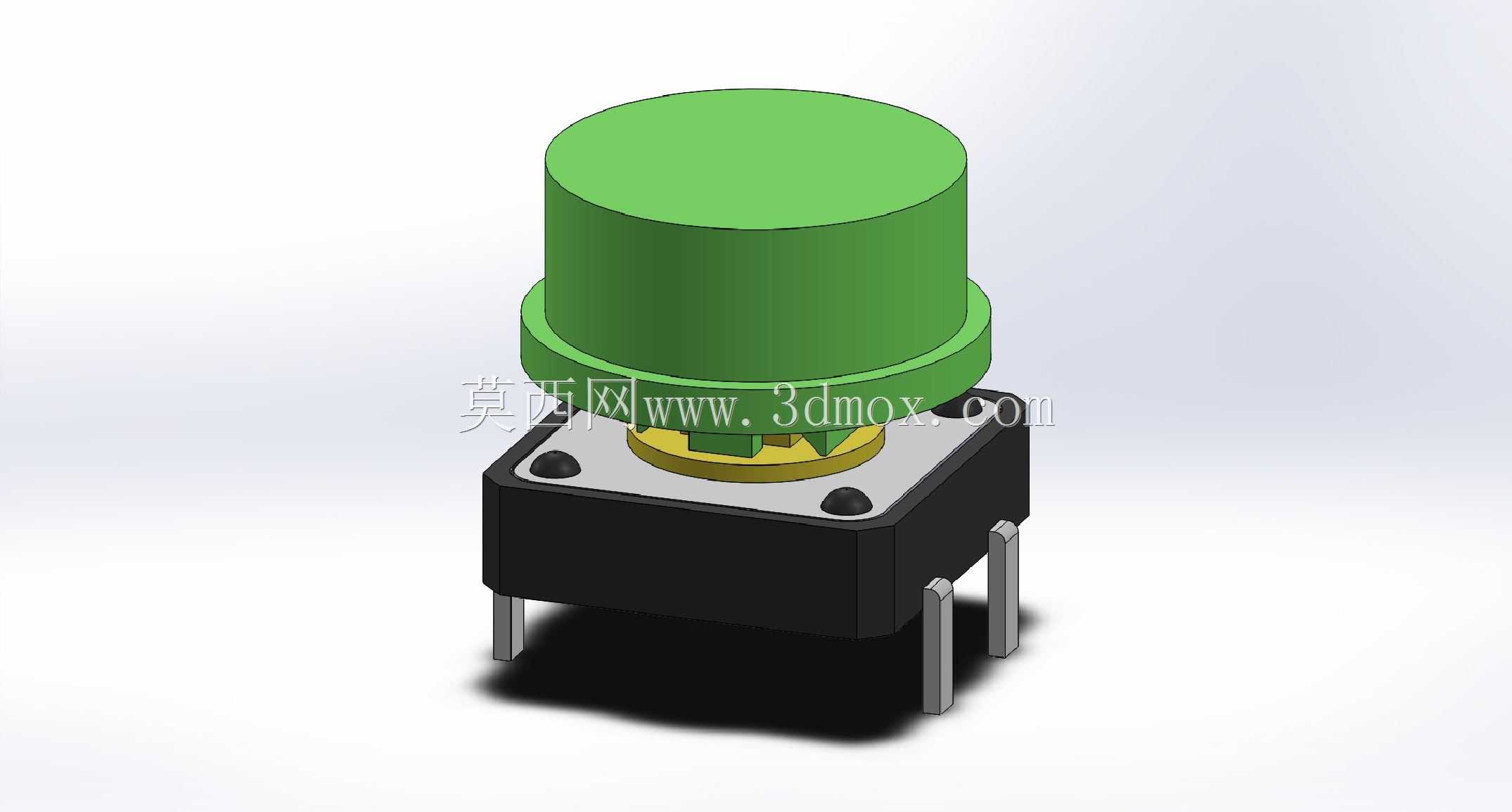

　　从结构边界看，按键本体采用常见的方形基座，底部伸出四根直插引脚，整体占位紧凑，帽体直径和高度在三维布局中需要重点校核。模型表现的外形尺寸约为12×12×7.3mm，这里的高度包含帽体与基座组合后的装配状态。进行PCB布置时，四脚位置要与板上孔位一致，相邻元件应预留手指操作空间；若安装在面板后方，还要核对帽体露出面板的高度、按压行程以及外壳开孔直径，避免帽边与面板摩擦造成卡滞。

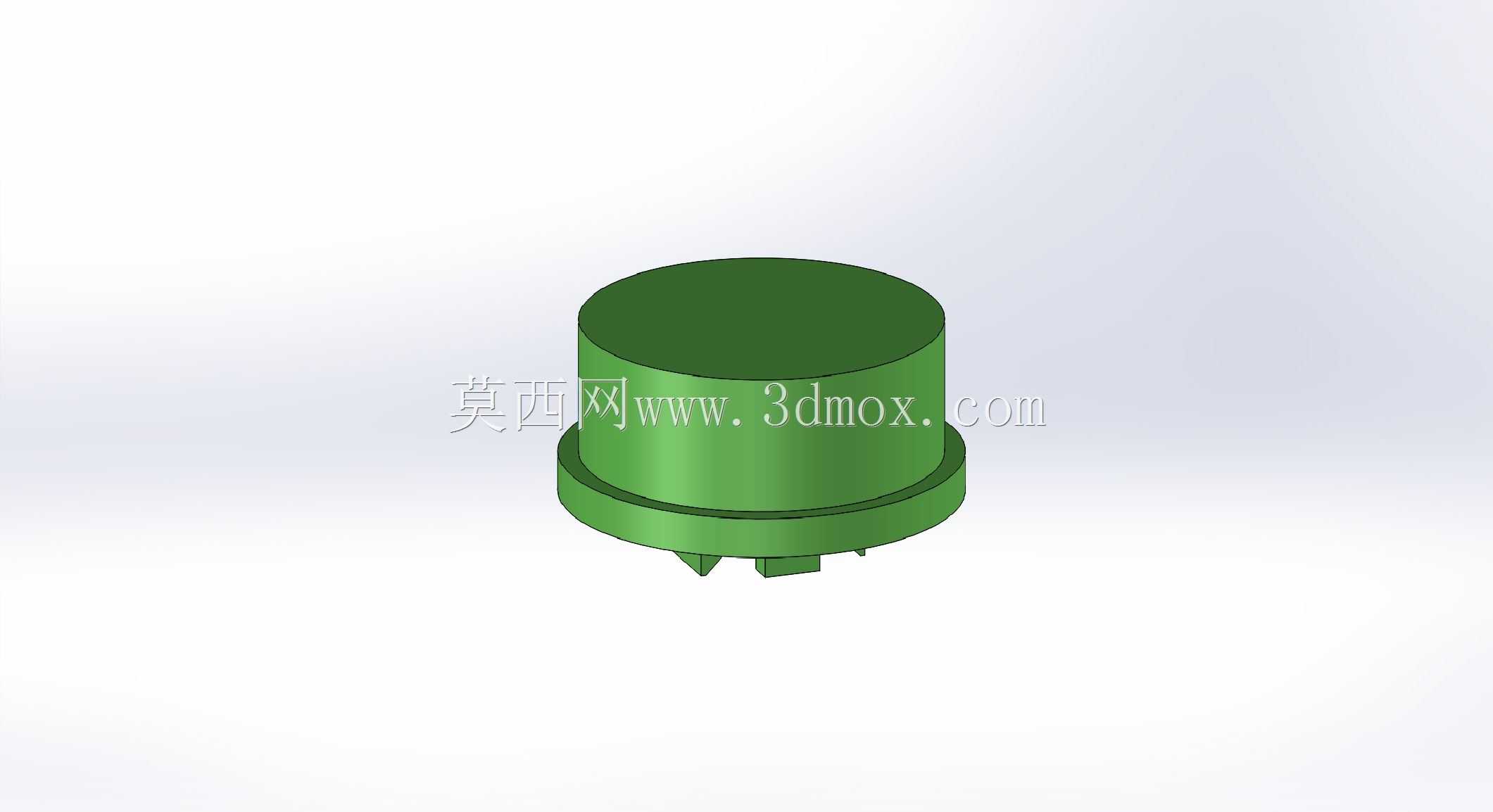

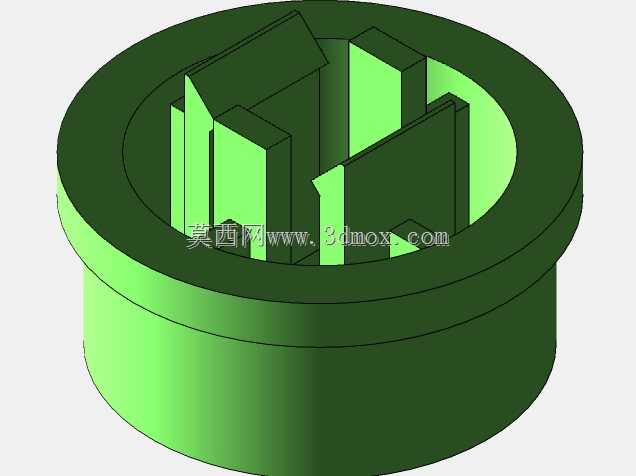

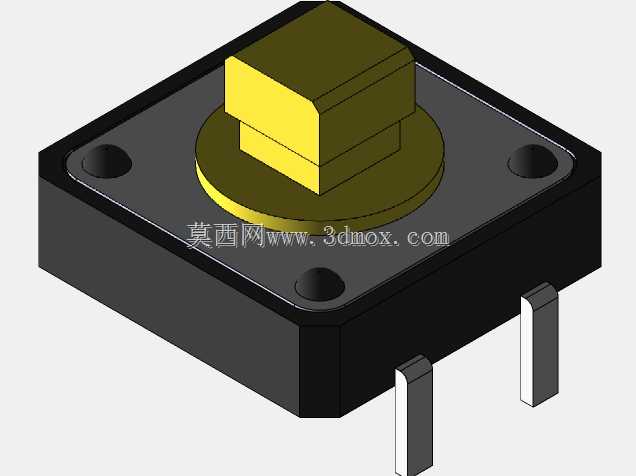

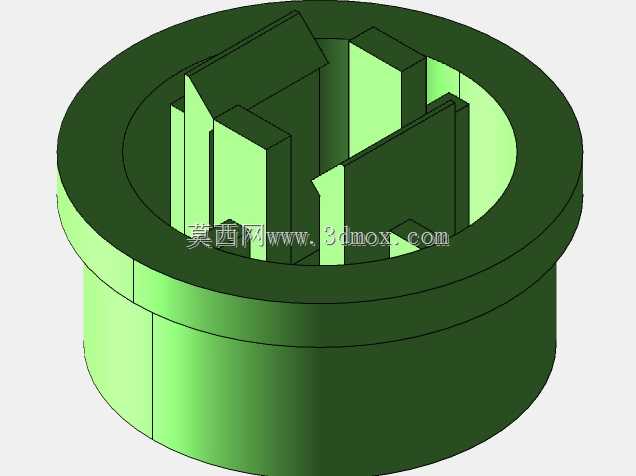

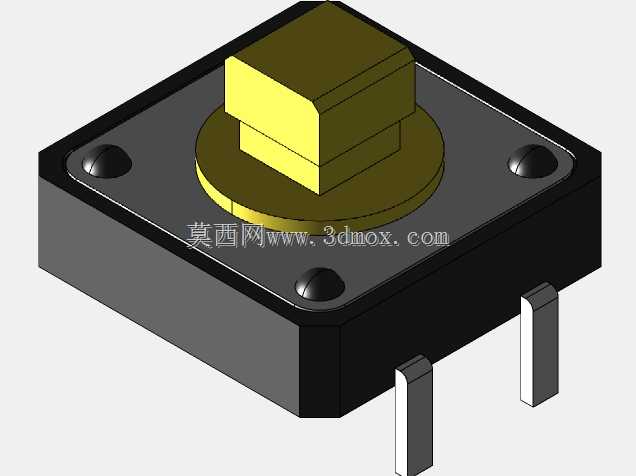

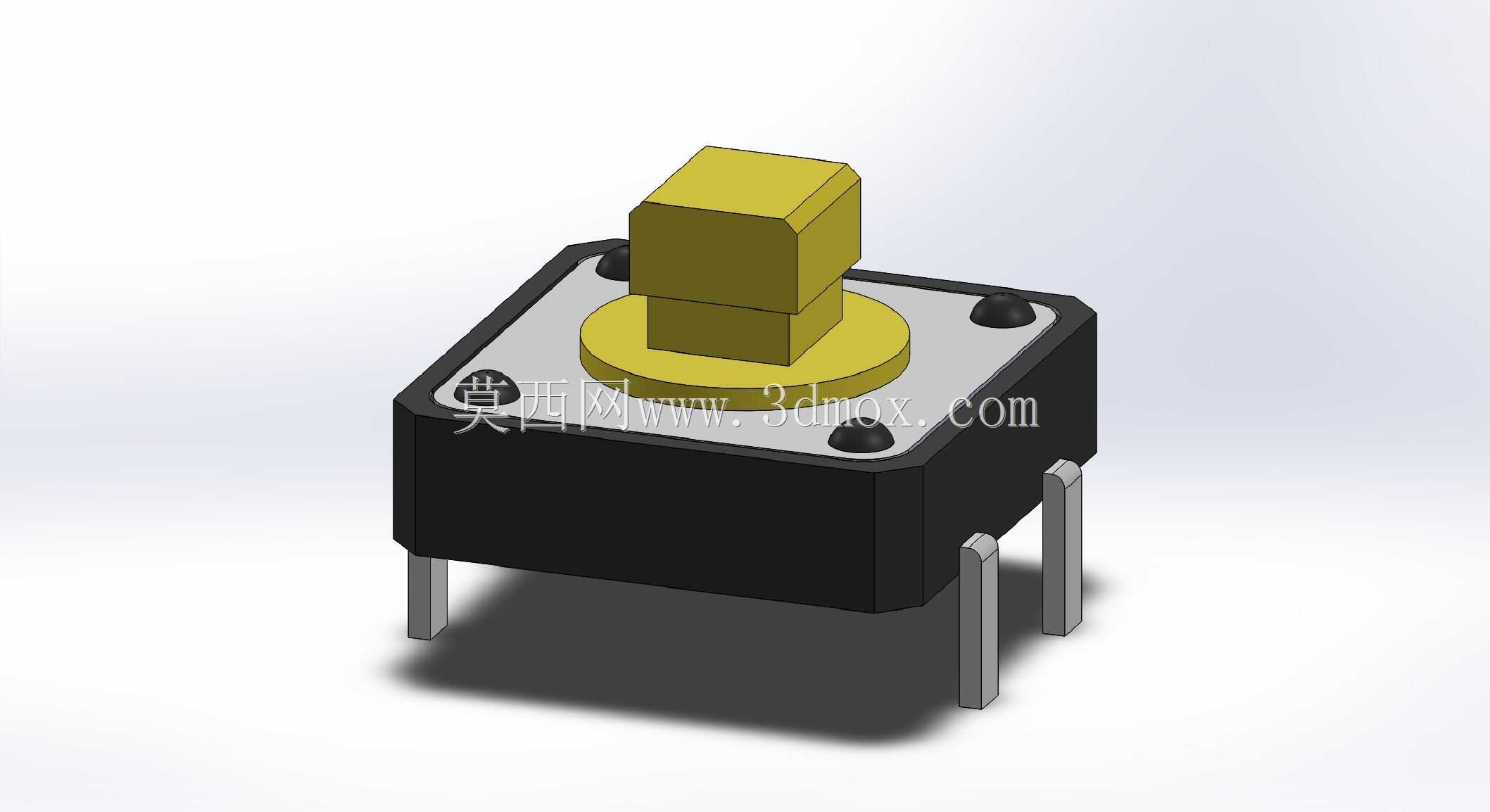

　　设计思路上，黑色基座承担支撑与引脚定位，内部弹性触点提供通断动作；黄色过渡区域体现按键动作件与基座之间的配合关系，绿色圆柱帽则作为直接操作面。帽体外缘带有台阶，既可以增强外观层次，也能在按压时限制帽体过度偏移。四脚结构不仅用于电气连接，也能在波峰焊或手工焊接后提高元件在电路板上的抗倾斜能力。对于振动较明显的设备，布局时可在按键周围增加面板支撑或限位肋，减少侧向力传递到焊点。

　　在设备装配中，这类按键常布置在控制盒正面、操作 pendent 站、检测夹具旁或维修调试板上。选型时不能只看平面占用，还要结合按压力度、行程、帽顶高度、焊接孔距和面板厚度综合判断。三维建模时需要把引脚长度、基座倒角、帽体拔模斜度以及按压后的活动间隙表达清楚，尤其是帽体与基座之间应保留运动空间，不能按完全贴合的静止零件处理。布线方面，四脚通常分成两组导通端，PCB走线可利用对角或同侧引脚实现可靠连接，外壳设计则应保证按键帽在误触、斜向按压和快速连续操作下仍能回到中心位置。
