九路快速接线端子排结构设计

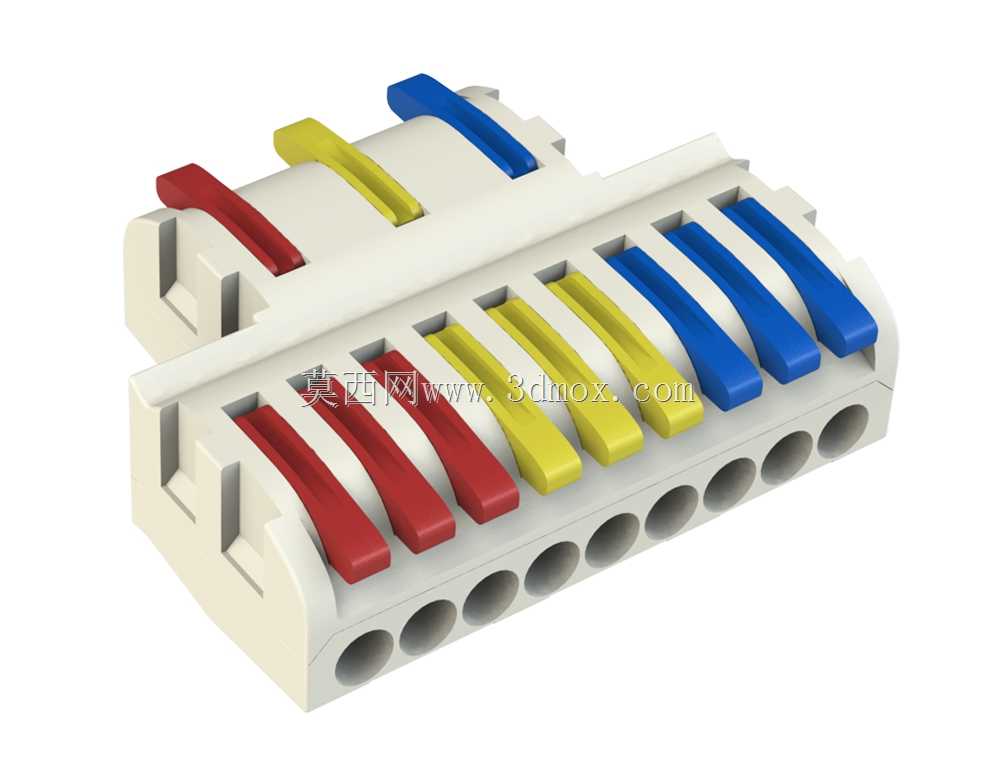

　　这套九位快速接线端子主要面向配电箱内部二次回路分线、照明回路并线、自动化控制柜信号转接以及小型设备线束整理场景，替代传统螺丝压线端子，在批量布线作业里能明显减少单根导线的压接紧固时间。端子本体采用绝缘阻燃工程塑料成型，整体为长条阶梯排布结构，进线侧预留九个圆形导线插孔，对应九组独立杠杆压接手柄，手柄按红、黄、蓝三色分区，可在多回路布线时直接按相序或者信号类型做视觉区分，现场接线排查时不用额外套号码管也能快速识别回路组别。

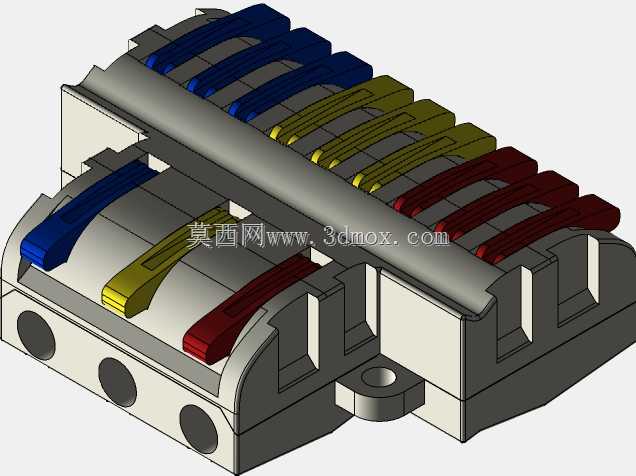

　　建模时先按端子实际装配关系拆分本体基座、压接杠杆、内部导电夹片三个核心部分：基座部分先拉出长条主体轮廓，再在进线端面阵列切除九个导线插孔，插孔内径按常规软硬导线兼容范围预留，单孔可容纳多股细导线并接；杠杆安装槽沿基座顶面阶梯位逐位排布，槽位两侧预留转轴孔，杠杆绕轴翻转时下压内部弹簧夹片，松开杠杆后夹片自动回弹咬紧导线线芯，不用额外拧动螺丝。三色杠杆单独做实体分色，装配时按三红三黄三蓝的顺序对位装入转轴槽，杠杆翘起状态为接线位，压平后为锁线位，操作行程和基座顶面的避让间隙在建模时逐一核对，避免杠杆翻转时和相邻手柄发生干涉。

　　安装边界上，端子底部为平直贴装面，可直接卡在标准DIN导轨上，也可通过基座两端预留的固定孔用螺丝锁在安装板上；整体宽度随九位插孔等距阵列，长度方向两端预留接线操作余量，高度方向杠杆压平后最高点低于柜内常规元器件的安全间距，多组端子并排安装时手柄操作空间互不遮挡。结构设计上把导电夹片完全封在绝缘基座内部，外露部分只有绝缘手柄和导线插孔，带电部位无裸露，接线时只需剥去导线端部绝缘层，翘起对应手柄把线芯插到底再压下手柄即可完成连接，后期改线拆线时重复翘手柄操作就能拔出导线，可反复复用，适合样机调试阶段频繁改线的场景。建模过程中所有配合位都按实际装配公差预留间隙，插孔的锥度引导段、夹片的咬齿结构、杠杆的转轴卡扣都做了细节还原，整体结构完整还原快速接线端子的实际装配逻辑，可直接用于控制柜布线布局校验、电工配件选型演示以及接线工艺培训的三维展示。
