仓库装卸区液压登车升降桥

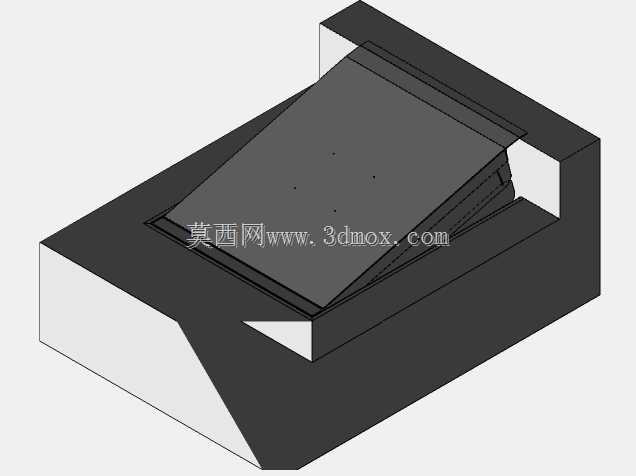

　　这套三维结构围绕仓库月台与货运车辆之间的高度差展开，核心是一块可绕后端铰接点抬升的重载台板。台板下方布置两根斜向液压撑杆，撑杆下端落在底架纵梁附近，上端支撑台板骨架；底架通过四个带立板的支脚落在混凝土地面或月台预留基础上，整体不需要复杂地坑即可形成稳定承载框架。实际使用时，货车停靠在月台边缘，台板前端搭接到车厢底板，叉车或手动液压车可直接从仓库地面驶入车厢，完成托盘货物的快速转运。

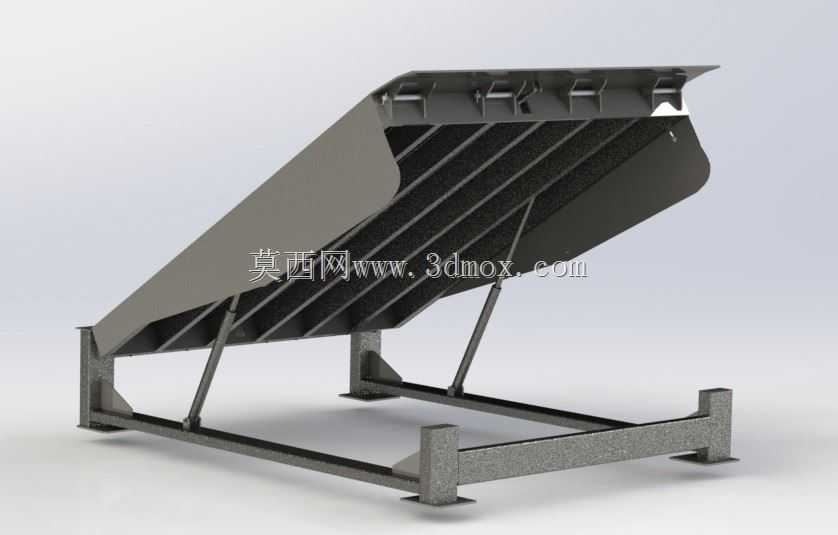

　　建模时先把底架作为装配基准。底架采用两根纵向主梁加横向连接梁的形式，支脚位置对应月台受力点，避免设备工作时把集中载荷传递到薄弱地面。台板不是单一平板，而是由上表面防滑板、侧边封板和下方多道平行加强肋组成；加强肋沿叉车进出方向布置，能够把轮压分散到整个台板区域，减少局部弯曲变形。台板前端保留搭接唇边，工作时贴合车厢底板，非工作状态可随台板抬起，减少叉车通过时的台阶冲击。

　　液压支撑部分采用双侧斜撑思路，撑杆轴线与台板旋转半径相匹配，使台板在低位时具备较大的初始推力，在高位时仍能保持稳定支撑。铰接点位置需要同时考虑台板闭合角度、货车高度波动范围和油缸行程，若铰接点过于靠前，台板前端下垂量会增大；若过于靠后，则油缸受力和台板尾部结构尺寸都会上升。模型中加强肋、侧板、底架支脚和油缸支座均按装配关系分开表达，便于后续检查焊缝空间、维护间隙和零件干涉。

　　安装边界上，设备后方应贴近月台面，前方留出货车停靠与避让距离，底架支脚周围需要保证叉车转弯和人员操作空间。台板宽度按托盘车通行宽度设计，两侧保留安全余量；抬升后最高点应低于仓库门楣及雨棚构件，低位时台板与月台之间不得形成夹脚间隙。对于不同车型，车厢底板高度存在波动，设计时通过台板倾角和前端搭接长度吸收高差，同时限制最大坡度，保证叉车满载上下时不刮底、不倾翻。

　　从结构细节看，台板下方肋板间距不宜过大，否则薄板在反复轮压下容易产生噪声和凹陷；肋板与上板之间可采用焊接连接，端部设置封板以提高抗扭能力。底架主梁承担油缸反力和车辆冲击载荷，支脚底板应预留锚固孔，安装时通过膨胀螺栓或预埋件固定。油缸支座处需要加强局部板厚，并让载荷尽量沿主梁传递，避免单点支撑造成台板骨架撕裂。整体方案偏重实用、可制造和易维护，适合仓储物流月台、工厂发货区、配送中心装卸位等场景，也可为后续增加限位块、缓冲垫、防护侧边和液压动力单元提供清晰的三维装配基础。
