医用行动不便患者转移吊运机结构

　　这套结构面向病房、养老护理院、家庭卧床照护以及康复转运场景，核心作用是在病床、轮椅、检查床和座椅之间完成行动不便人员的短距离托举与转移。设备并不承担长距离运输任务，而是把护理人员反复抱扶、拖拽的高负荷动作转化为可控的机械提升，降低腰部损伤风险，也减少被转移者在挪动过程中的二次牵拉。

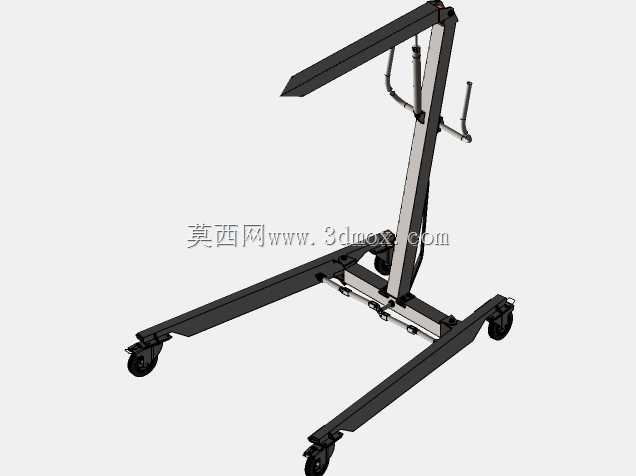

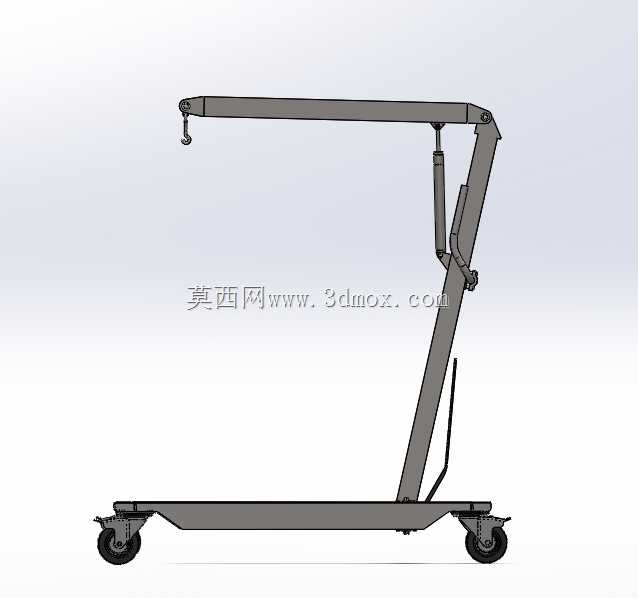

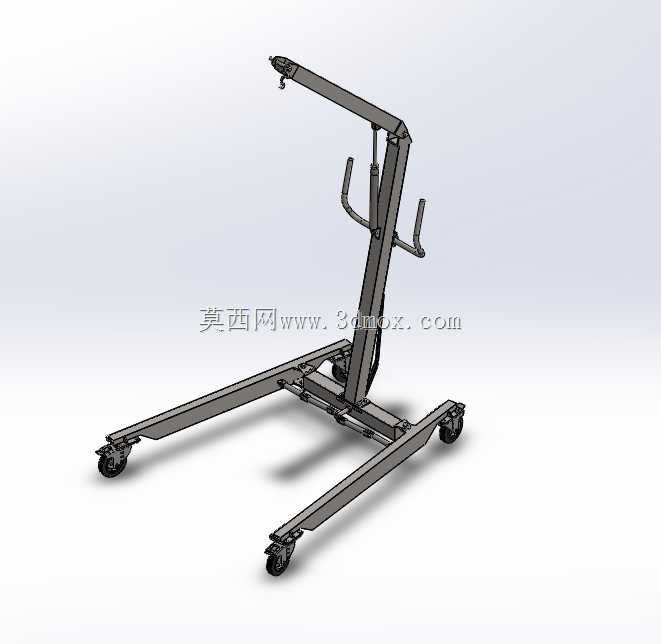

　　整体采用移动式悬臂吊构型，底部为前后张开的叉式支腿，支腿前端布置万向脚轮，后部设置承载轮，形成低重心四轮支撑。底盘开口需要能够推入病床边缘或轮椅下方，使吊钩中心尽量靠近被吊人员重心，避免起吊后产生过大倾覆力矩。竖直立柱位于底盘后侧，悬臂向斜上方延伸并在端部设置吊钩，吊具可配合医用吊兜使用。立柱两侧保留扶手区域，护理人员可在转运时把持设备，控制行进方向和制动节奏。

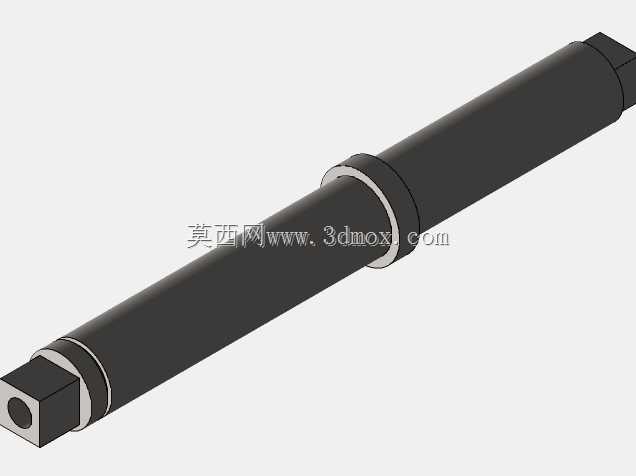

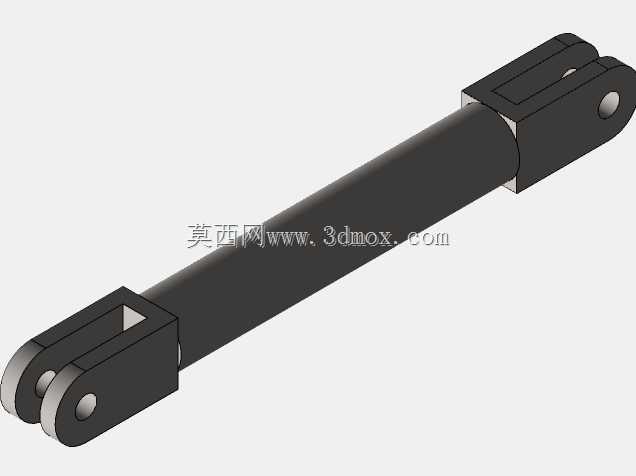

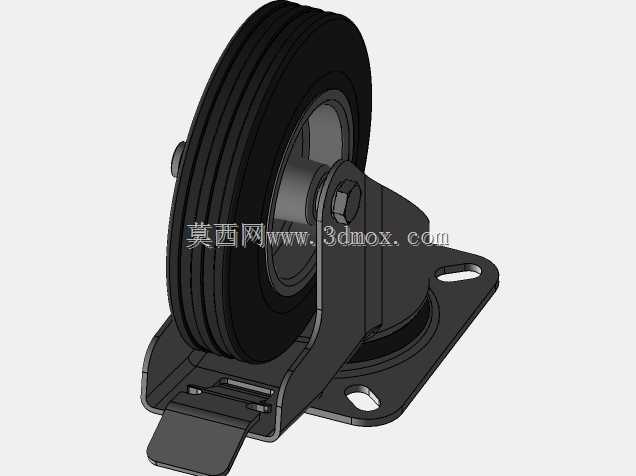

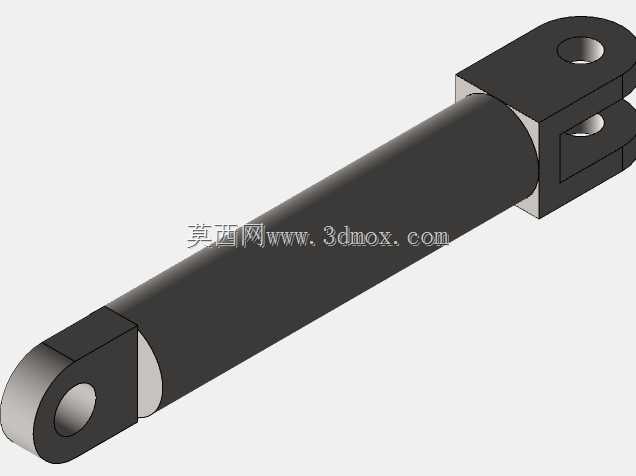

　　功能设计上，提升动作依赖立柱内部的伸缩与液压助力路径，摇臂或泵源布置在立柱附近，操作者可在侧向完成举升、下降和微调。悬臂末端的吊钩不追求复杂回转，而强调吊挂点高度、开口安全和防脱约束；起吊后患者重心位于底盘支撑多边形内部，支腿外扩宽度决定了侧向稳定性，轮距和支腿长度则决定前后稳定性。脚轮选型需要兼顾滚动阻力、转向灵活性和锁止能力，在病床旁定位时应能可靠固定，防止起吊瞬间底盘滑移。

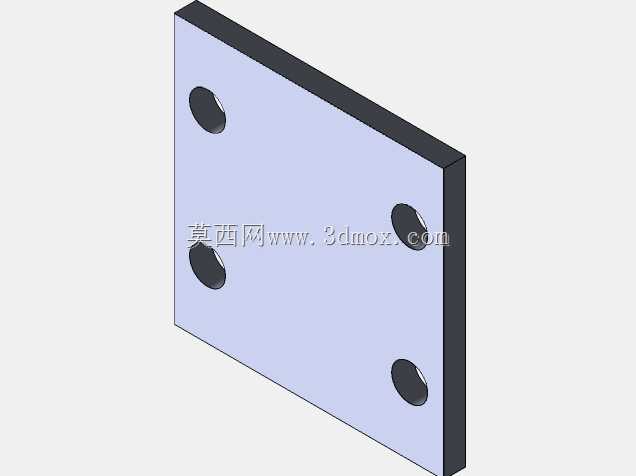

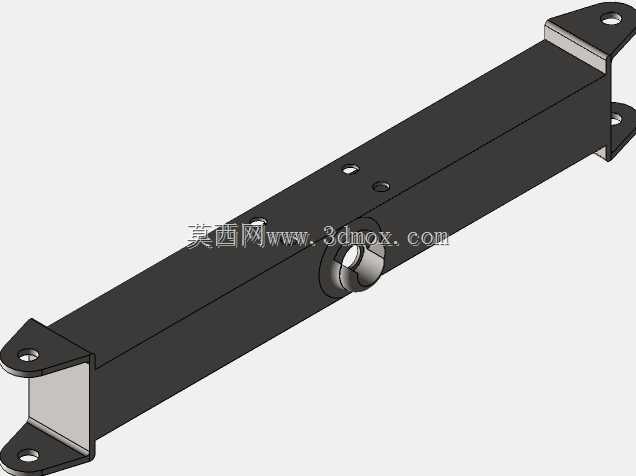

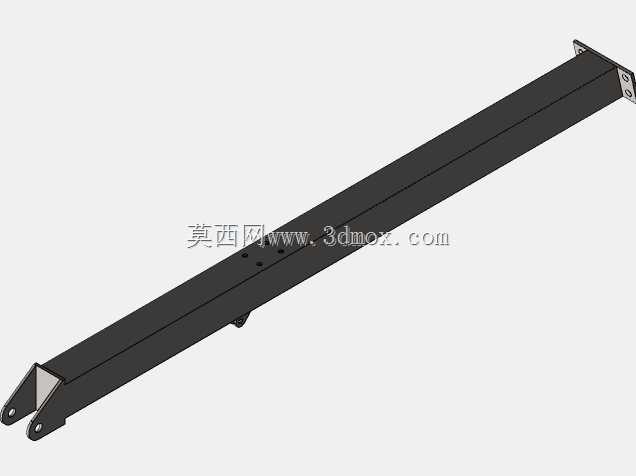

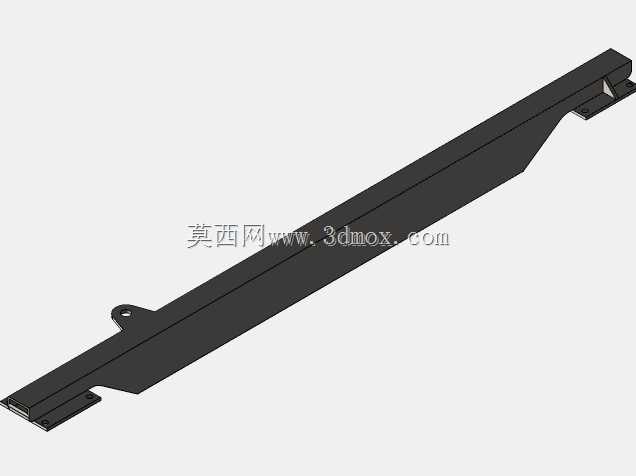

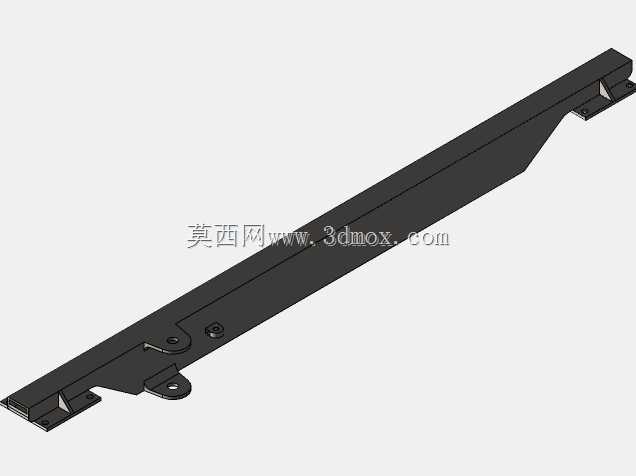

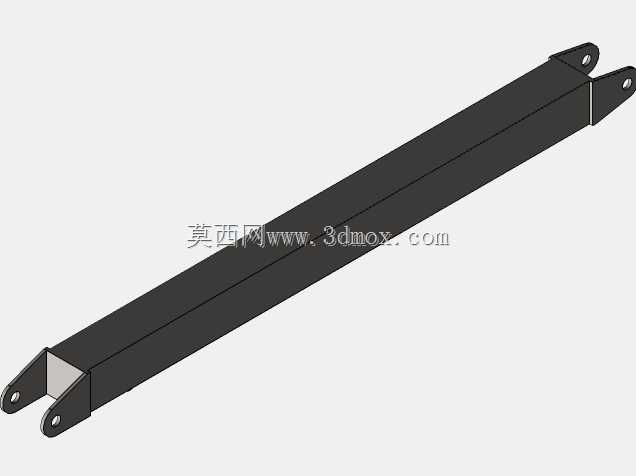

　　结构建模时，立柱、悬臂、底梁和支腿铰接区是重点。悬臂承受弯矩与吊点偏载，截面通常采用矩形管或焊接箱形梁，根部通过销轴、加强板和立柱连接；底梁承担整机倾覆载荷，支腿伸缩或折叠位置需要设置限位。扶手、泵体安装板、吊钩挂板和脚轮支架虽属于附属件，但直接影响装配干涉与维护空间。外形边界方面，设备宽度要适配病房通道和床边间隙，底盘高度需低于床架下缘，悬臂最高位置应满足吊兜悬挂后患者离床的行程，最低位置又要保证吊兜能够贴近床面铺设。

　　从工程实现看，这类设备的关键不是追求高速度，而是在慢速提升中保持稳定、可控和可停止。结构校核应关注悬臂根部焊缝、立柱销轴、底梁铰接点以及脚轮连接座的载荷传递；实际装配还要预留液压件行程、吊具摆动空间和护理人员操作站位，使设备能够在狭窄病房内完成靠近床体、展开支腿、挂兜起吊、平移落座的完整流程。
