协作式托盘码垛工作站结构设计方案

　　这套码垛工作站的设计初衷，是解决中小批量产线后端的成品堆垛痛点——不少食品、日化、电子零部件车间的产线节拍在每分钟6到12件区间，传统大型码垛机占地过大，人工码垛又存在劳动强度高、堆垛整齐度不稳定、长期作业腰肌劳损风险高的问题，协作型码垛单元刚好填补了这一应用空白。整套设备的安装边界控制在长2200mm、宽1800mm的矩形区域内，无需额外设置安全围栏，依托协作机械臂自带的力控碰撞检测功能，可在人员偶尔穿行的车间场景下部署，不需要单独隔离作业区域，对老旧车间的改造适配性极强。

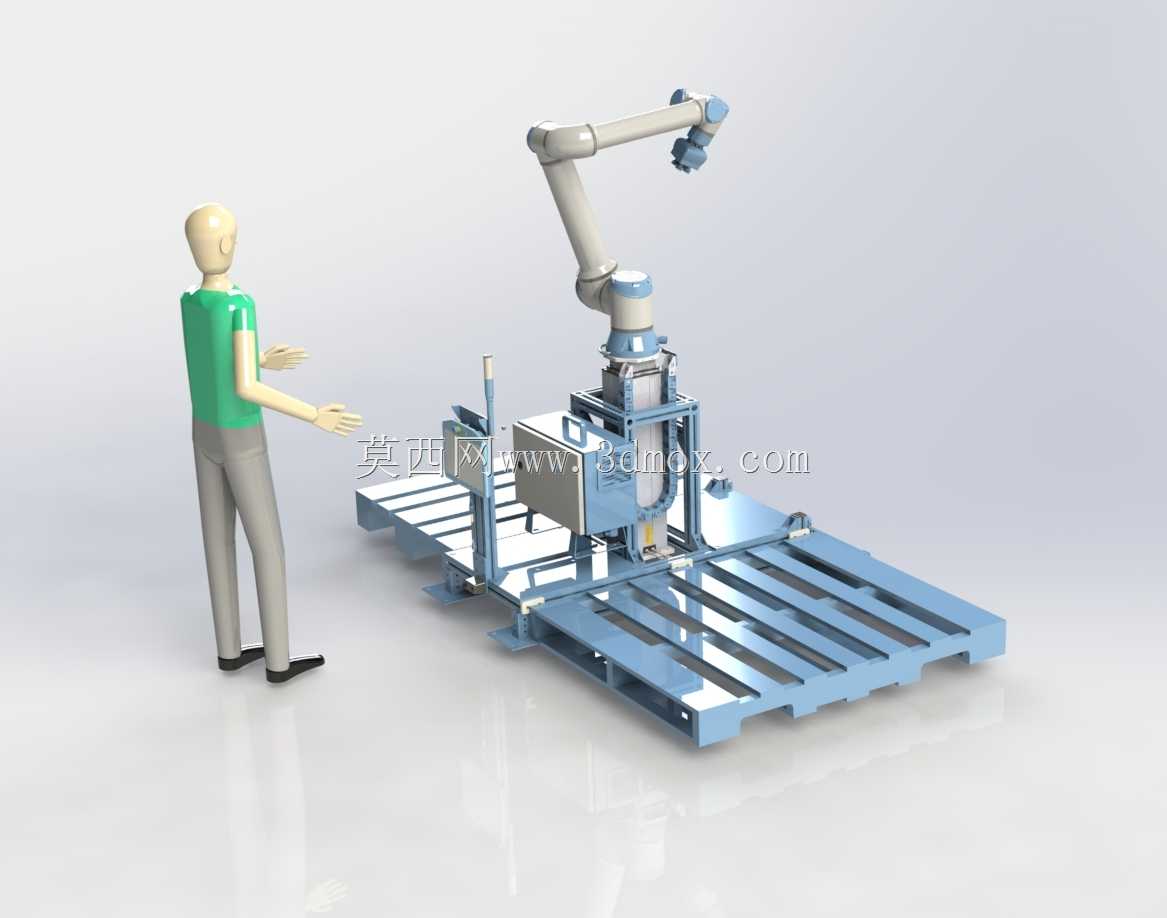

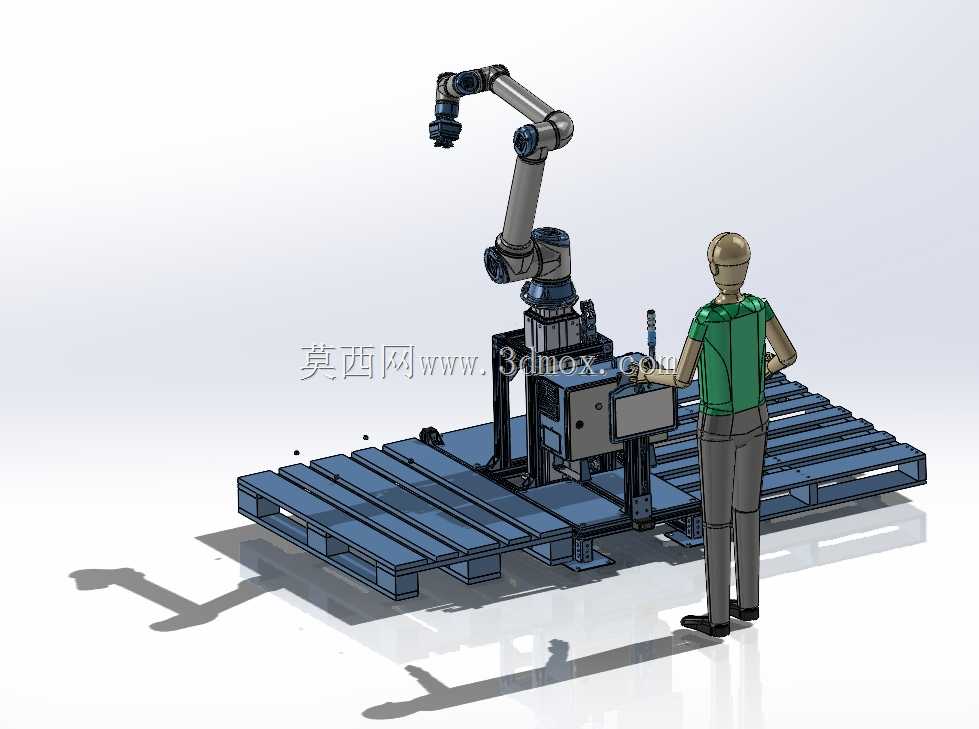

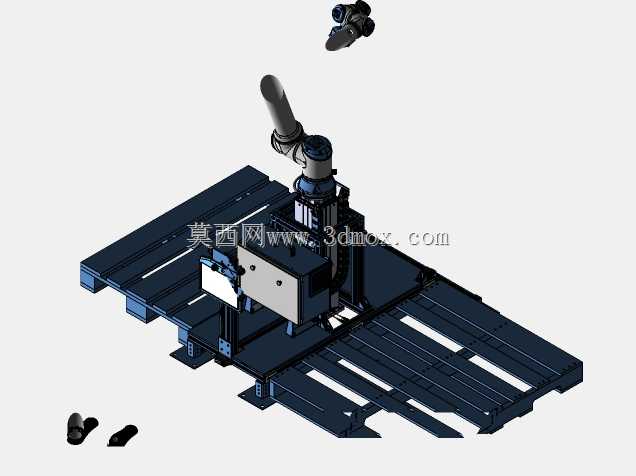

　　从结构布局来看，底部采用一体化焊接型钢底座作为承载基准，底座上集成了两段式动力辊筒输送位，靠近机械臂的一侧为托盘定位工位，外侧为待码托盘输入位，辊筒面高度统一设置为750mm，刚好匹配车间常用的手动液压叉车、AGV托盘搬运车的作业高度，托盘到位后通过侧边的气动定位销卡入托盘底部的标准叉车间隙，将托盘的重复定位精度控制在±2mm范围内，避免码垛过程中托盘偏移导致的垛型歪斜。机械臂的安装基座直接固定在底座中心的加厚安装板上，安装板厚度达到16mm，通过8颗M16膨胀螺栓与底座刚性连接，可抵消机械臂高速运动时产生的倾覆力矩，基座高度设置为400mm，搭配臂展1400mm的六轴协作机械臂，可覆盖整个1200mm*1000mm标准欧标托盘的码垛范围，最大码垛高度可达到1600mm，满足常规12到16层箱装产品的堆垛需求。

　　机械臂末端配置的是自适应夹爪式执行器，夹爪的开合行程可在200mm到600mm之间无级调节，夹指表面贴附3mm厚的丁腈橡胶防滑垫，既可以抓取常规的瓦楞纸箱，也能适配周转箱、袋装软包装等不同形态的产品，夹爪自带的压力反馈模块可根据产品重量自动调节夹持力，避免夹损软包装产品或者夹偏硬质纸箱。在机械臂侧后方的底座上，预留了产品暂存定位台，输送线过来的产品先被挡停机构定位在暂存台，机械臂无需等待输送线启停，直接从定位台取料，可将单步码垛动作的循环时间压缩到2.8秒以内，匹配中等节拍产线的作业需求。

　　设计过程中特意优化了管线布局，所有的气动管路、传感器线缆都通过底座内部的走线槽排布，机械臂端的管线采用高柔性拖链包裹，避免长期往复运动导致的管线磨损，底座侧面预留了气源接口与IO通讯接口，现场部署时只需要接入0.6MPa的压缩气源与产线的通讯总线，即可快速完成调试，不需要复杂的现场布线。考虑到不同行业的托盘规格差异，辊筒输送位的侧边导向板采用可调节结构，松开固定手柄即可在800mm到1200mm宽度范围内调节，适配川字底、九脚底等不同结构的标准塑料托盘、木托盘，不需要额外更换输送组件。

　　从作业逻辑来看，这套设备可适配两种作业模式：一种是常规的逐层码垛模式，可提前预设每层的箱数、排列方式，机械臂自动按照预设路径完成整垛堆垛，堆垛完成后定位销自动缩回，辊筒启动将满垛托盘输出到外侧工位，同时输入空托盘完成循环；另一种是混码模式，可配合上游的视觉识别系统，根据不同SKU的产品尺寸自动规划码垛位置，适配多品种小批量的柔性生产需求。整套设备的运动部件都做了圆角处理，所有的气动元件都设置在防护盖板内侧，避免人员误触导致的机械伤害，底座底部预留了四个可调脚杯与四个脚轮安装位，既可以通过脚杯调平固定安装，也可以安装脚轮在不同产线之间快速转场，适配多车间轮流作业的生产场景。

　　在结构强度校核阶段，针对底座的承载能力做了有限元分析，在满载1200kg垛重的工况下，底座的最大变形量控制在0.3mm以内，不会因为长期负载出现结构变形，机械臂安装位的应力集中区域做了额外的加强筋设计，反复启停的疲劳寿命满足2万小时以上的作业需求。考虑到车间的粉尘环境，所有的输送辊筒都采用密封轴承，不需要定期加注润滑脂，日常维护只需要定期检查夹爪防滑垫的磨损情况、清理光电传感器表面的灰尘即可，维护难度远低于传统的大型码垛设备。
