家用台式摇头风扇三维结构设计

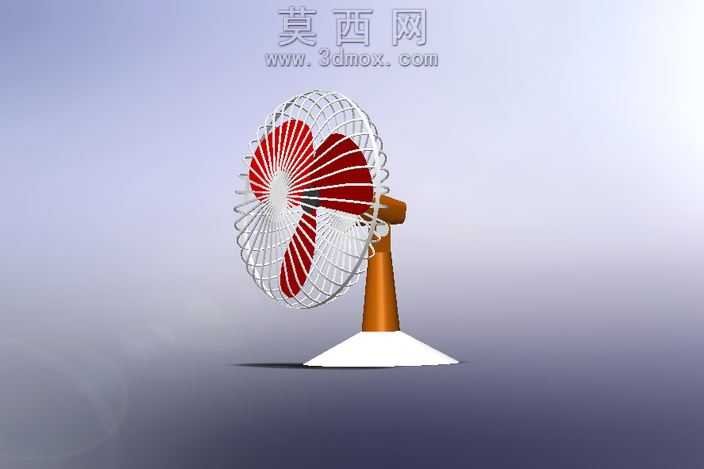

本作品为家用台式摇头风扇的三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循台式风扇的常规外观比例与结构逻辑，还原了台式风扇的经典外观形态与核心功能结构。模型整体分为底座、支撑立柱、机头连接组件、扇叶、防护网罩五大核心模块，各模块之间保留了真实的装配约束关系，可直观呈现风扇各部件的连接方式与运动逻辑。

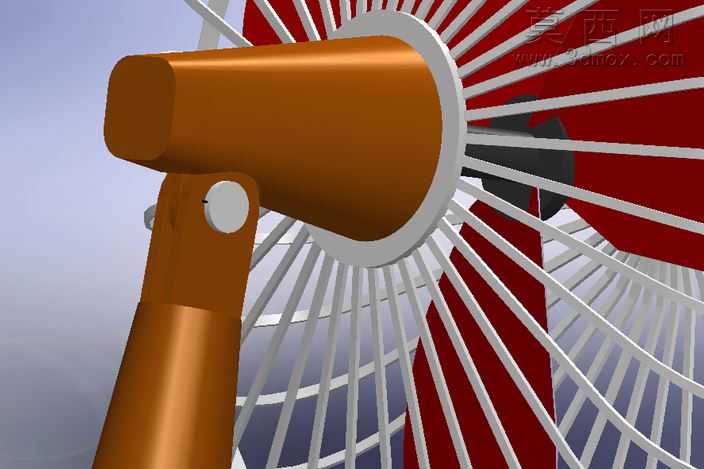

建模阶段首先从底座结构开始，采用拉伸、圆角特征构建出上窄下宽的锥形稳定底座，底座底部做了加宽平面处理，保证放置时的稳定性，表面做了哑光塑料的材质预设，还原日常家用风扇底座的磨砂质感。支撑立柱采用带倾斜角度的圆台结构，内部预留了摇头机构的装配空间，立柱与底座、机头的连接位置做了卡扣与转轴的细节结构，还原真实风扇的角度调节功能结构。机头部分包含电机外壳与连接轴结构，外壳采用曲面建模完成圆润的弧面过渡，表面做了高光塑料的材质区分，与立柱的哑光质感形成视觉层次。

扇叶部分采用曲面放样特征完成三片弧形扇叶的建模，每片扇叶都做了符合空气动力学的弧度扭曲处理，边缘做了薄化处理还原真实扇叶的厚度特征，扇叶与中心轴套的连接位置做了加强筋的细节结构，材质预设为半透明红色硬质塑料，还原常见的彩色扇叶视觉效果。防护网罩采用环形阵列特征完成径向与周向的金属丝结构建模，前后两层网罩通过边缘的卡扣结构实现装配固定，网罩表面做了亮面金属的材质预设，还原金属防护网的光泽质感。

渲染阶段采用柔和的渐变背景布光，主光源从侧上方打亮模型整体，辅助光源补充暗部细节，避免出现死黑区域，整体光影柔和自然，清晰呈现各部件的材质差异与结构细节。模型未标注具体尺寸参数，整体比例符合常规家用台式风扇的尺寸范围，各部件结构完整无缺失，可用于风扇结构教学、外观设计参考、装配演示等场景，能够直观展现台式风扇的经典结构设计与外观形态。
