农用单轴牵引式栏板货运拖车

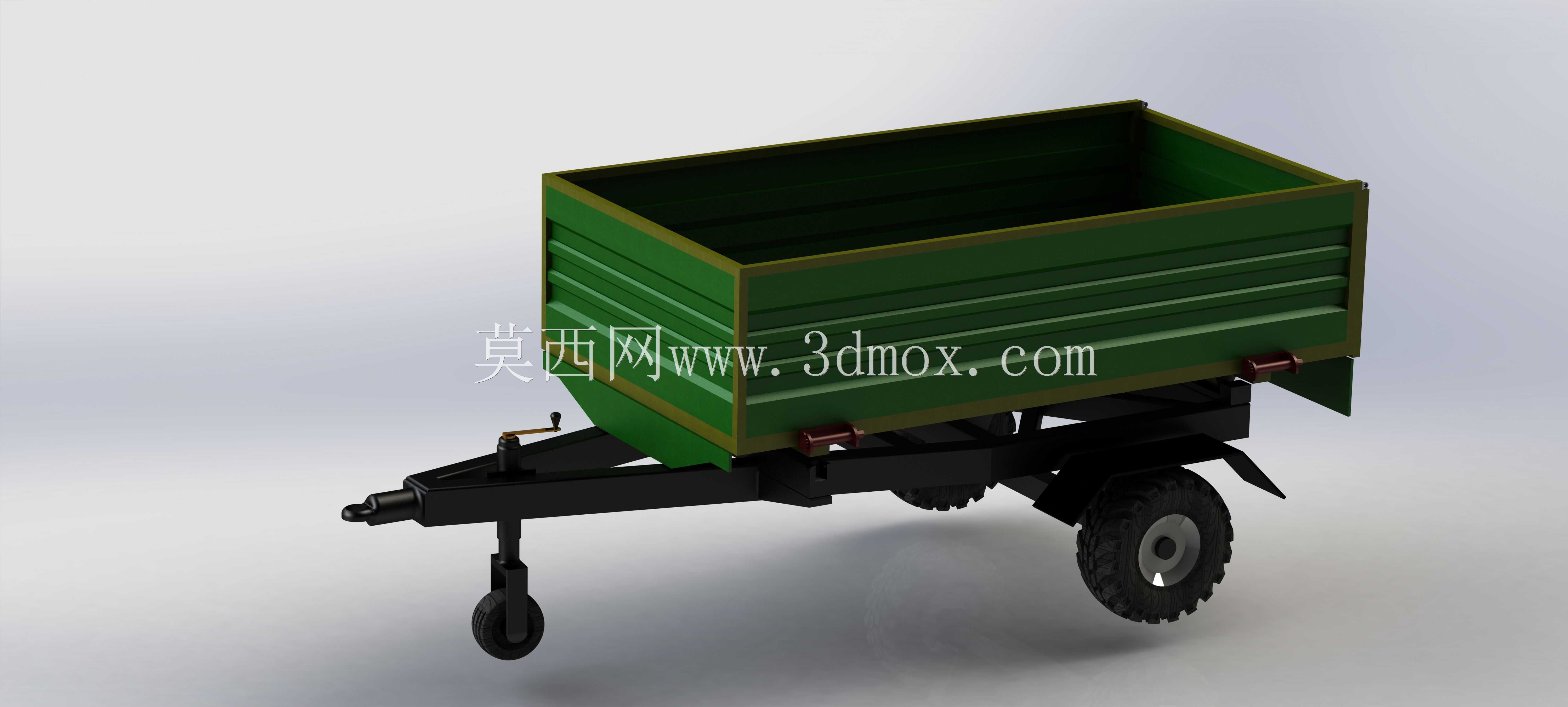

　　这套牵引式栏板拖车主要面向田间转运、园区短驳、小型农场物料集散等场景，常与中小马力拖拉机、园林牵引车配套使用，承担散装谷物、袋装肥料、青绿饲料、小型农具及基建散料的短途转运任务。整体采用单轴两轮行走布局，结构紧凑、转弯半径小，在田埂、果园行间、厂区窄道这类受限空间里通过性较好；牵引端设置带支撑轮的三角牵引架，脱离主机后可独立直立停放，避免货厢前倾砸地，重新挂接时也能通过手摇支撑轮调整牵引环高度，对准拖拉机牵引销。货厢为敞开式栏板结构，侧板采用多道横向压筋的波纹钢板造型，在不额外增加板厚的前提下提升厢壁抗胀箱能力，满载散料时侧板不易外鼓；厢体边角设置加强立柱，栏板与底盘框架通过紧固件连接，后期可根据装卸需求改装侧开或后开栏板。

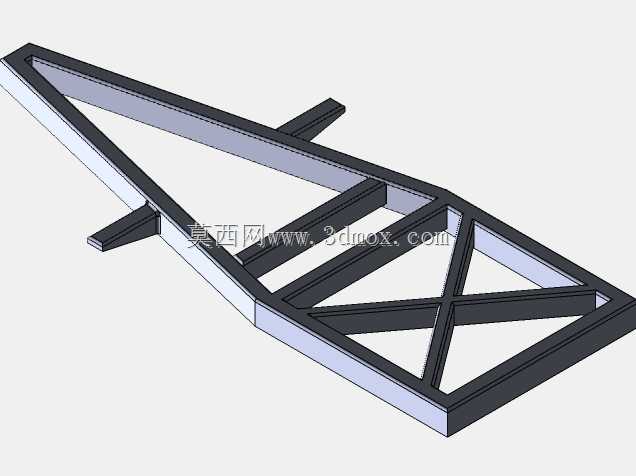

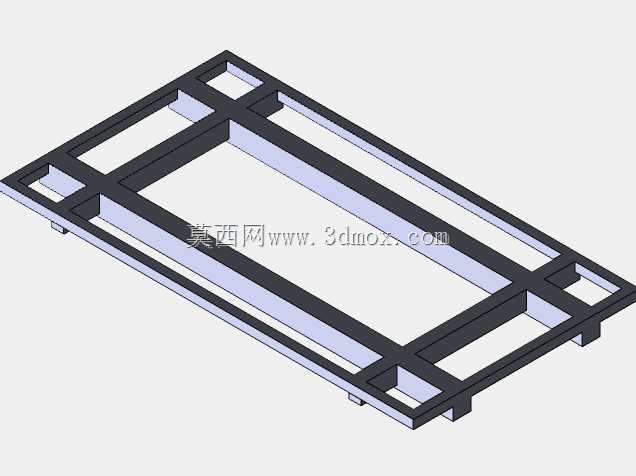

　　底盘主梁采用焊接框架结构，牵引梁从轮轴前方延伸至挂接点，轴段配置轮辋与深花纹农用轮胎，轮胎接地面积大，在松软耕地、泥泞路面上不易陷车；轮轴上方布置板簧类缓冲支撑，吸收田间颠簸冲击，减少货厢内物料抛洒。建模过程中先锁定牵引环中心高度、轮距、货厢离地间隙这几个边界尺寸：牵引环高度需匹配常用拖拉机牵引点范围，保证挂接后牵引梁接近水平，避免行驶中出现抬头或扎头趋势；轮距设置兼顾作物行距与行驶稳定性，防止压苗；货厢离地高度兼顾轮胎跳动空间与装卸抬升高度。厢体容积围绕单轴承载能力设计，避免轴荷超标导致牵引头附着力不足。转向时牵引架绕牵引销回转，拖车轮迹跟随主机轨迹，建模时已校核最大转角下牵引架与拖拉机后轮、货厢前端的干涉间隙；制动、

　　尾灯等附属接口可在底盘尾端预留安装位。细节上，牵引架配置支撑腿与小轮，驻车时摇下承重，行驶时翻起锁定；货厢前部与牵引梁之间留出安全间距，后轮上方设置挡泥结构，防止行驶中带起泥土石块。该结构件拆分清晰，栏板、底盘、轮组、牵引架各自独立装配，便于工程人员核对焊接件、机加工件与标准件的组成，也可在此基础上改型为液压自卸厢、工具运载平台或园林枝叶收集车，满足不同短途转运工况的改装需求。
