手扶式水稻田行间强力除草作业机具

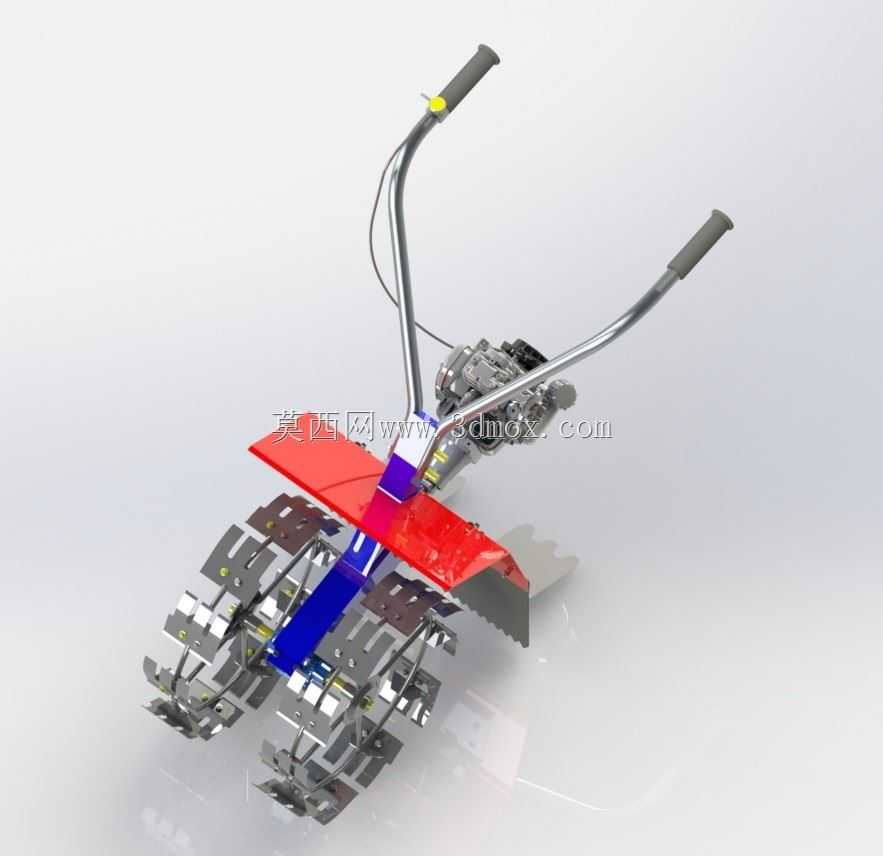

　　这套手扶式水稻田除草机具主要面向水田作物中后期行间管理场景，核心任务是在水稻封行前后，把稻株根部周边萌发的稗草、莎草及浅层匍匐杂草从泥层中搅出、拔断或埋压，减少人工下田薅秧的劳动强度。机具采用单人手扶推进方式，操作者通过长操纵杆控制行进方向与作业深度，动力单元布置在机身中部靠前位置，左右两侧对称布置旋转除草轮，前端红色护罩既遮挡泥水飞溅，也作为整机承载与防护结构的一部分。

　　从作业逻辑看，水田除草不同于旱田旋耕，刀齿不能过度翻土，否则会伤断水稻根系。该结构将除草轮分成多组弧形弹齿与小铲片组合，轮体转动时先把表层稀泥搅松，再利用齿片的侧向拨动把杂草根部从稻丛间隙带出；泥水悬浮后，杂草根系失去固定，随水流倒伏或被埋入泥层。机具下方还设置两块近似船形的滑托板，作业时贴在泥面滑行，起到限深和稳定机身的作用，避免除草轮直接扎入过深。对于较软的烂泥田，滑托板面积需要足够分散接地压力；对于板结田块，则可通过调整轮齿下探量来保证除草作用。

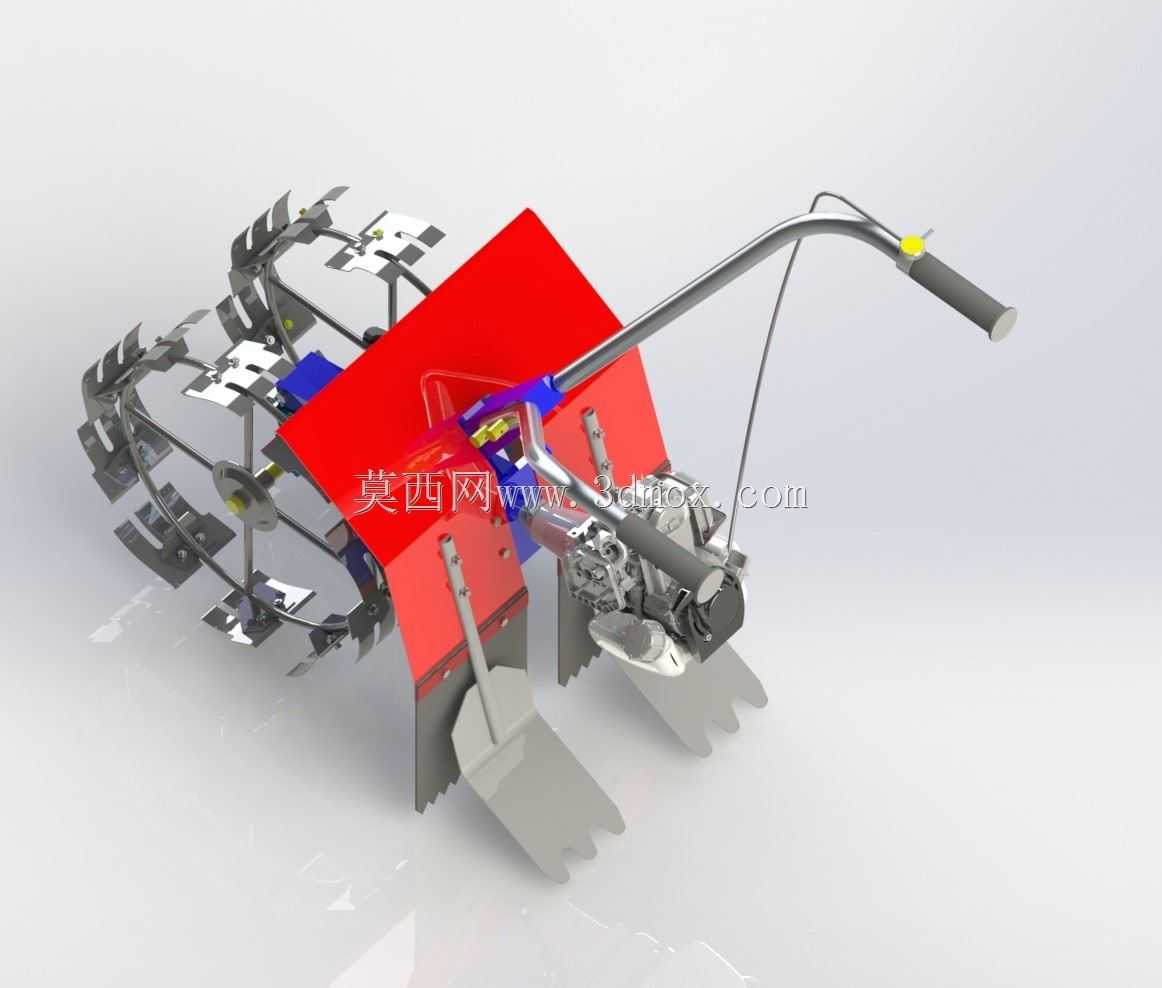

　　结构设计上，操纵杆从动力架向后上方延伸，末端设置握持把手和控制拉线，便于人员在机后随行。杆系并非单纯圆管拼接，弯折角度兼顾了操作者站立高度、转向力矩和视野需求：把手过高会使转向发飘，过低则增加腰背负担；模型中把手位于机身斜后上方，能够在水田窄行行走时保持较自然的施力姿态。动力输出经传动箱传递至两侧工作轮，传动区域靠近机身中心，使左右重量分配更均衡。红色护罩覆盖旋转部件上方，前部宽度略大于除草轮工作幅宽，可防止泥水直接甩向操作者，同时在机具轻微碰撞田埂时提供防护。

　　旋转除草轮是整机的关键部件。左右轮组沿机身轴线对称，每组轮体包含多个周向分布的支架，支架末端安装弯折齿片。齿片外形不是普通直刀，而是带扭转和折弯的薄板件，这样在进入泥层时既有切削作用，也有向上挑动和侧向扫拨效果。相邻齿片在圆周方向错开布置，可降低同时入土造成的冲击，使手扶推进更平顺。轮组外缘形成较大的作业直径，目的是在较低转速下获得足够的线速度，既能搅动泥水，又不至于像高速旋耕刀那样剧烈翻垄。对于水稻行间作业，这种低扰动设计有助于保留稻株基部泥土，减少浮秧、倒秧。

　　安装边界方面，整机宽度由左右除草轮外端决定，设计时需与水稻种植行距匹配。若轮齿扫动范围过大，会侵入稻丛；若幅宽过小，则行间中央留下未除草带。模型中两轮分别位于机身两侧，中间留出作物和传动架通过空间，适合按固定行距进行条播或移栽水稻管理。机身下部滑托板的底边构成最低作业参考面，运输状态下除草轮齿尖可低于滑托板，但作业深度应控制在浅层泥面以下，通常以切断杂草根系而不大面积翻起稻根为原则。前端护罩最高点、动力箱外形和后伸操纵杆共同决定了转弯与田块转移时的外廓，地头转向时需注意长把手的回转半径。

　　在三维建模处理上，这类机具需要重点表达旋转轮组的阵列关系、齿片折弯角度、护罩曲面形态以及操纵杆空间走向。除草轮不能只做外观简化，因为齿片相位、轮辐支撑和传动连接会直接影响运动校核；护罩则要兼顾钣金折弯工艺和安装孔位，模型中红色罩体呈现明显的折弯包覆形态，适合作为钣金件拆图参考。滑托板、支架、紧固件和拉线属于装配细节，建模时应保留相对位置，便于检查作业状态下是否与稻株、泥面或操作者空间发生干涉。

　　实际使用中，该类设备适合地势平整、行距规则的水田，地块碎石多或田埂过高时需要提前清理。机具前进速度不宜过快，否则齿片尚未完成拨草就被拖走；转向时应抬起或减小工作轮负荷，避免侧轮在稻丛旁横向刮擦。维护重点集中在旋转轴、传动箱和齿片固定部位，水田作业后泥砂容易进入连接缝隙，齿片磨损后应按原相位更换，以保持左右轮作业一致性。整体结构体现了小型水田管理机械“浅搅、低伤、轻便、可控”的设计思路。
