便携提手式长杆大头定位插销结构

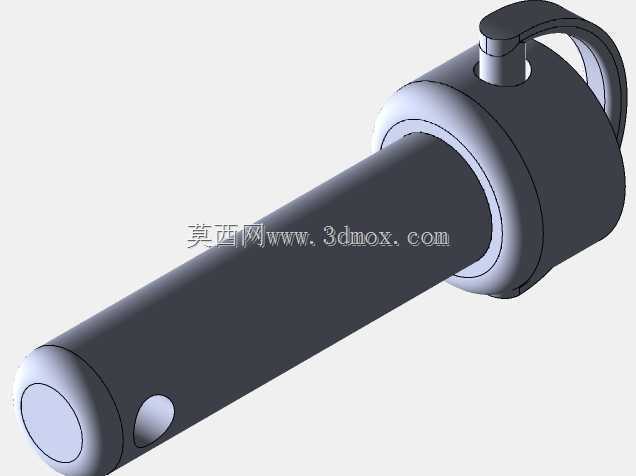

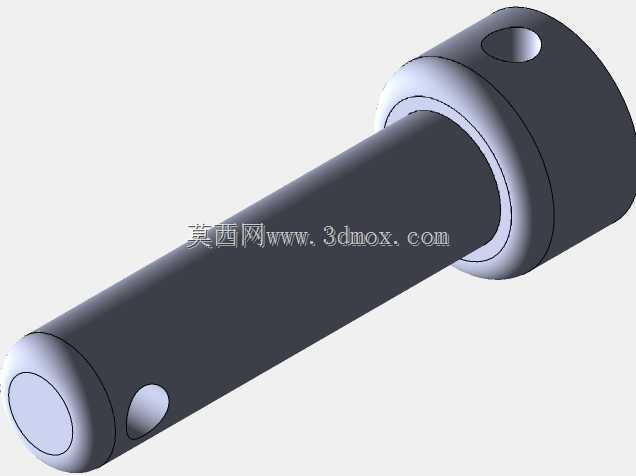

　　该结构对应现场工装、台架、拖车牵引和设备转运中经常遇到的快速定位需求。长杆部分承担插入孔系后的主要配合长度，端部大头区域集成提手环、按压解锁钮和径向锁止珠，使操作者无需额外工具即可完成插拔、锁紧和释放。杆身采用圆柱外形，便于在同轴孔中导向；靠近插入端设置一颗可伸缩锁珠，锁珠在内部弹簧或顶杆作用下向外凸出，穿过被连接件后形成轴向止挡，防止插销在振动、牵引或误碰情况下自行脱出。

　　从使用顺序看，插入前先按压大头侧面的解锁按钮，使内部顶杆退让，锁珠回缩到杆体轮廓以内；随后握持顶部弧形提手，将长杆沿导向孔推入。杆端设置圆角或倒角，能够修正孔位轻微偏差，降低对中难度。当锁珠越过被连接板背面后，松开按钮，内部机构复位，锁珠弹出并卡在板件外侧；此时大头端面与锁珠分别限制两个方向的位移，形成可靠的轴向约束。拔出时再次按压按钮，锁珠缩回，即可通过提手快速取出。

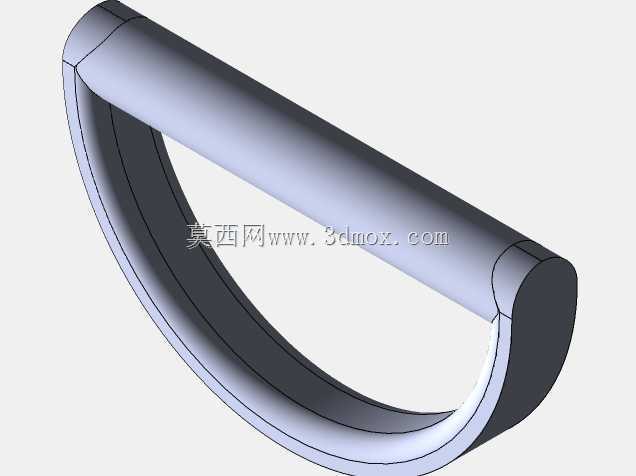

　　大头区域的尺寸设计需要同时考虑握持空间、孔边干涉和机构容纳。环形提手与主体相连，形成便于手指穿入或手掌提拉的闭合空间，在频繁拆装的工位上比普通直柄销更符合人机操作。提手根部保留圆角过渡，避免应力集中；按钮布置在大头侧下方，拇指可自然触达，且不会在插入过程中被孔端面误压。杆体直径与被连接件销孔保持小间隙配合，过长的间隙会造成横向晃动，过紧则会在粉尘、轻微锈蚀或焊接变形后出现插拔困难。

　　安装边界方面，需关注贯通孔总厚度、锁珠行程以及大头支撑面直径。被连接件上的销孔应保持同轴，连接板背面需留出锁珠弹出空间，不能紧贴加强筋或焊缝；若多层板叠合，层间间隙过大时，锁珠可能卡在中间层而无法形成有效止挡，因此应在结构布置时控制叠层厚度，或增加衬套保证孔道连续。大头端面作为承压面，应与孔周平整区域贴合，避免只压在毛刺、焊瘤或斜面之上。

　　在牵引架、工装夹具、仓储周转车、农林机具挂接和临时定位支架中，这类插销常用于替代螺栓连接。螺栓虽然承载能力高，但拆装需要扳手，反复使用时螺纹容易磨损；快锁插销则牺牲部分极限承载，换取高频次拆装效率。建模时应把内部顶杆、弹簧腔、锁珠孔和按钮行程表达清楚，尤其是锁珠凸出高度与按钮按压深度之间的关系，这直接决定装配后能否可靠锁止。外形上还要检查提手回转范围，保证提手放倒或立起时不与相邻杆件、液压管、电缆束发生干涉。

　　杆身靠近端部的小圆孔或锁珠窗口需要进行边缘强化处理思路，实际加工中可通过淬火、渗碳或选用耐磨材料提高抗挤压能力。大头与杆身衔接处承受弯曲和提拉载荷，圆角半径不宜过小；若用于牵引场景，还应按冲击载荷校核剪切面，而不能只按静态插拔力估算。整体结构强调单手操作、快速识别锁止状态和免工具维护，适合需要反复转换工位、频繁挂接脱开的机械系统。
