空客A320模拟训练器基座箱体结构

　　这套基座箱体面向民用飞行模拟训练场景开发，核心作用是为A320机型模拟座舱提供下部承载基体，把驾驶盘、操纵机构、座舱面板以及周边附属组件统一收拢在箱式框架内。箱体主体采用10毫米厚MDF板材搭建，材料选择偏向桌面级或小型实训装置的低成本制作路线，板材裁切后通过榫接、螺钉加角件的方式组合，既方便非专业加工人员按图下料，也能在实训教学、航空科普展项中快速完成装配。

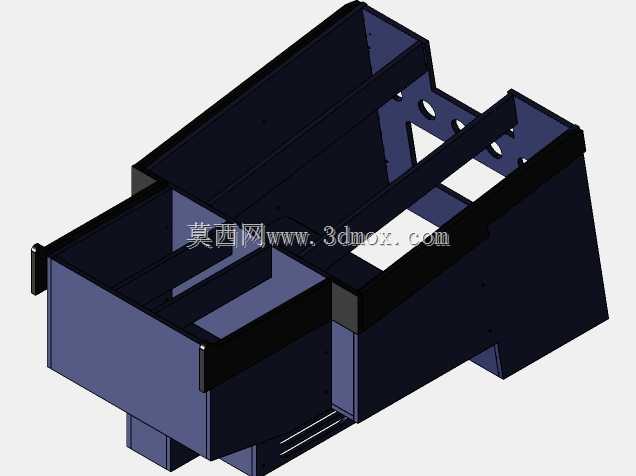

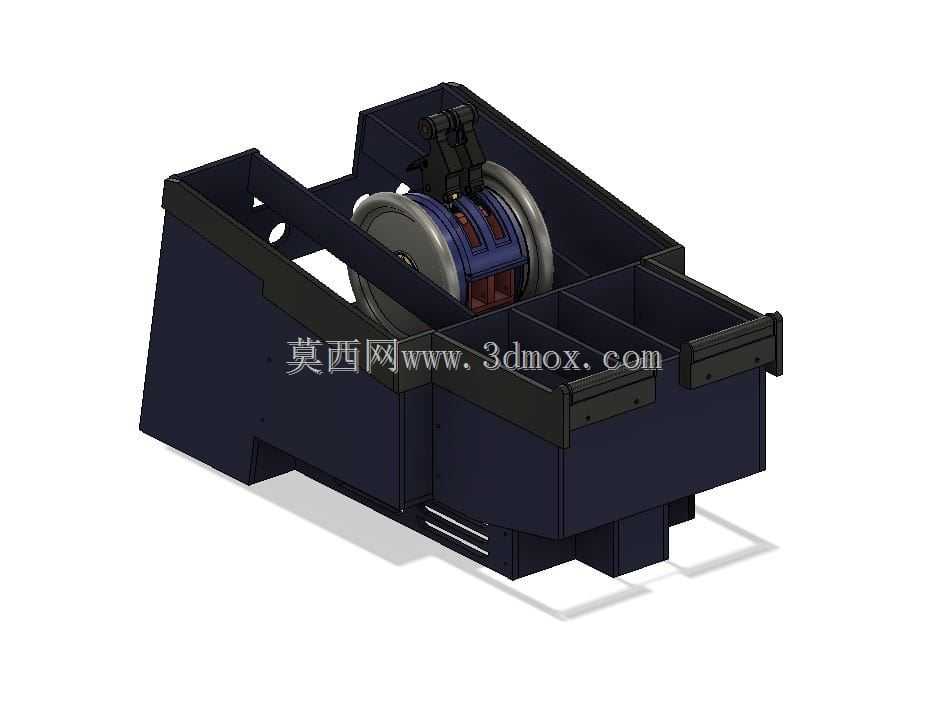

　　从结构布局看，箱体中部预留了大尺寸弧形开口，用于嵌入驾驶盘组件，开口周边做了加高围边，围边一方面限制操纵机构的横向窜动，另一方面在操作者腿部前方形成遮挡，避免内部线束和转动部件外露。箱体左右两侧分出独立槽腔，可分别放置脚舵连接件、信号转接模块、配重块以及维护工具，槽腔之间用竖向隔板分隔，隔板同时充当加强筋，降低大面积MDF侧板的颤振。

　　外形上，基座整体呈低重心长方体，前侧收窄、后侧加宽，底部带有分段式支脚，支脚之间留出走线和地面固定空间。安装边界需要重点核对驾驶盘回转半径与箱体上沿的间隙，盘体最大转动角度内不能与围边、面板支架发生干涉；箱体底面建议落在平整地台或型材骨架上，若用于动态平台，还要在支脚位置预埋金属连接板，把MDF受力点转移到金属件上，防止板材长期受交变载荷出现松脱。

　　设计思路上，箱体没有采用复杂曲面，绝大多数板件为二维切割件，折弯和围合全部通过板材拼接实现，这种处理让结构在激光切割或数控镂铣阶段即可完成全部外形加工。前部侧壁开设的长条散热槽对应内部电子设备的通风路径，冷空气从低位槽口进入，携带设备热量后从操纵机构周边缝隙排出，在低功率模拟配置下可满足自然散热要求。

　　实际使用中，基座箱还要承担人体倚靠和操纵反力，驾驶盘快速推拉时会产生明显弯矩，因此围边与底板交接处需增加三角补强块，箱体后端可追加配重腔，通过放置重物把整体重心后移，减少前端翘起风险。对于结构建模人员，复刻时应先建立板件厚度基准，再按装配关系围出腔体，预留板材公差和紧固件间隙，才能保证实物装配时各开口与操纵组件准确对位。
