空客A320模拟机MIP驾驶舱机架结构

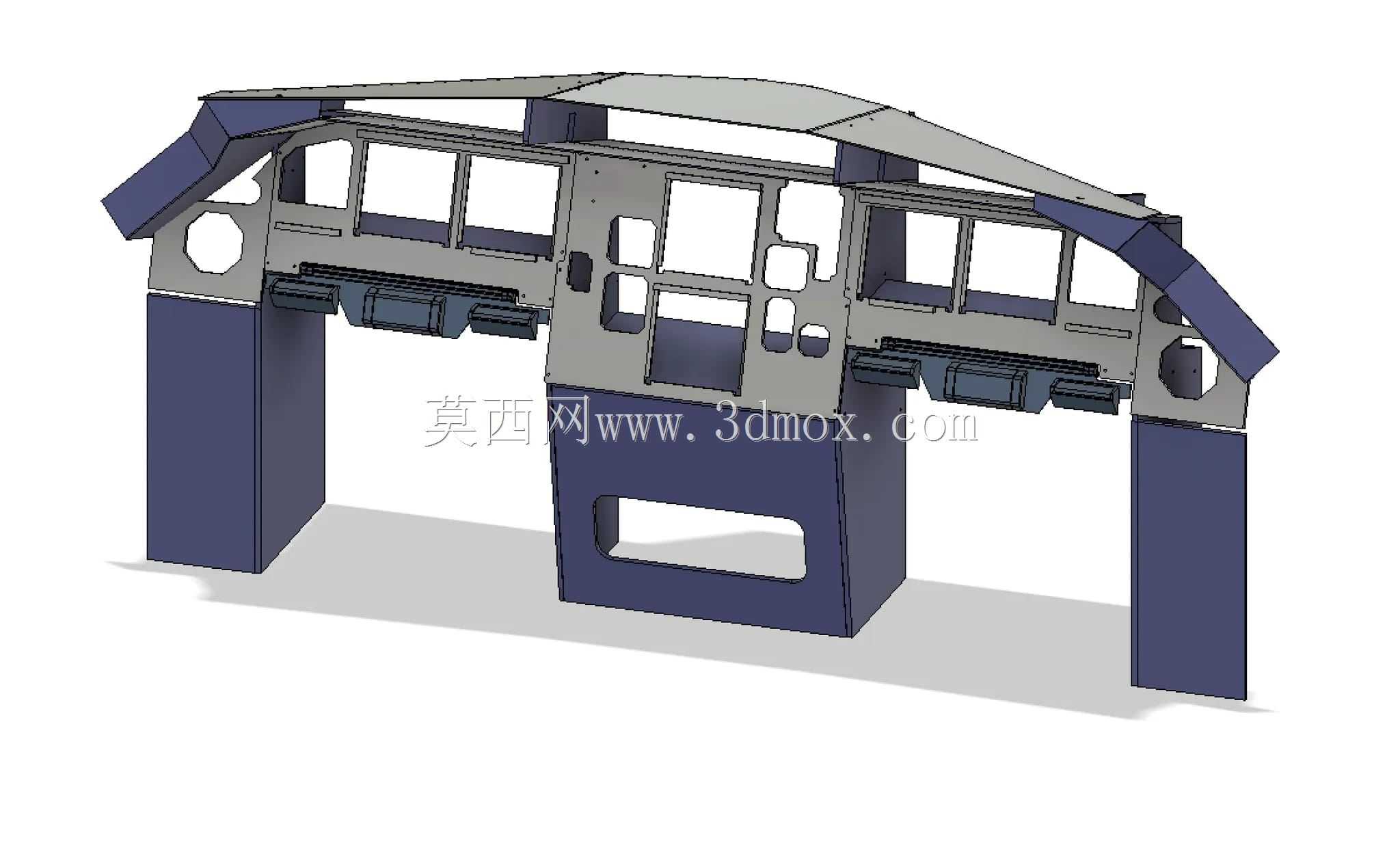

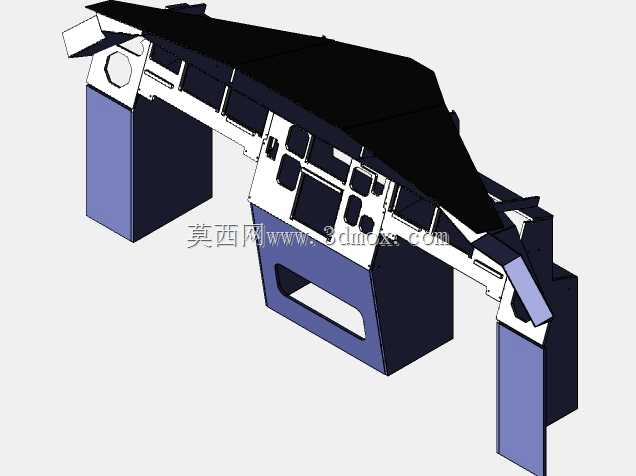

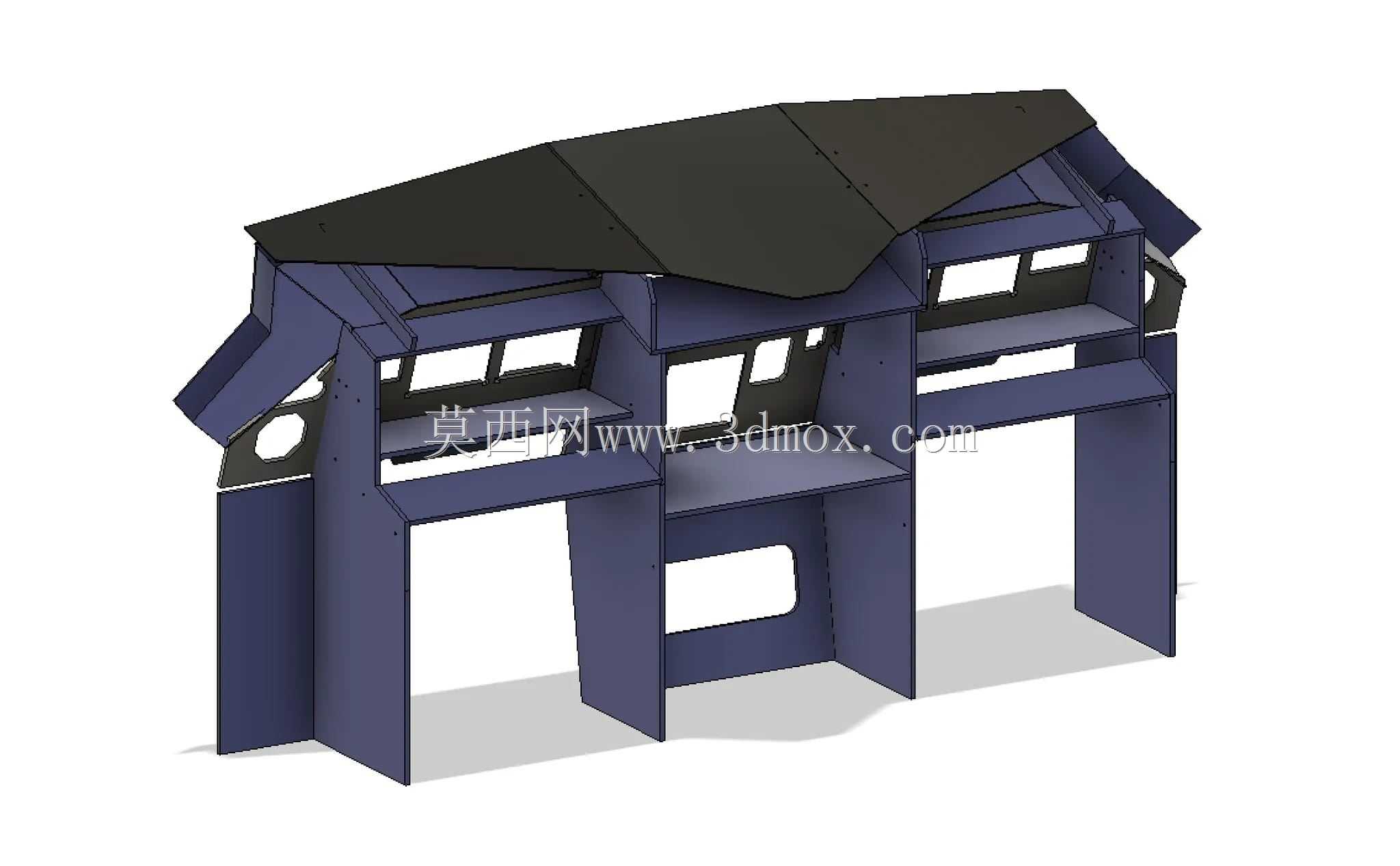

　　这套机架面向民用飞行训练器的主仪表板（MIP）搭建场景，服务于航空科普、程序训练与固定基模拟机改装，核心是把驾驶舱前舱的面板、显示器、操纵基座整合为一个可落地的刚性框架。结构采用左右立柱加中部横梁的承托思路，上部倾斜面贴合真实A320前仪表板的视角与操作高度，下部预留出脚舵、座椅与腿部活动空间，避免训练人员长时间坐姿下与框架发生干涉。

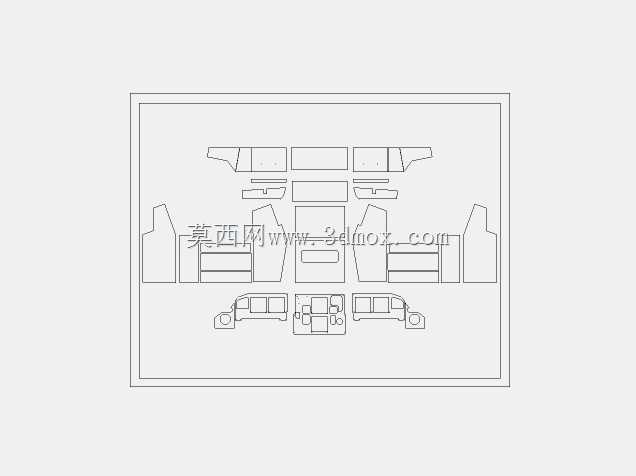

　　从装配边界看，机架整体按座舱正向布置，前面板区域预留了PFD、ND、ECAM等显示窗口以及遮光罩的安装位，面板开孔对应航电模块、按钮、旋钮和跳开关的排布；两侧立柱向下延伸形成稳定支撑，中部镂空既减轻自重，又方便线材、电源与信号线缆从后侧走线。设计选材明确区分了功能层：10毫米MDF用于主体承托与外形包覆，3毫米Dibond复合板用于需要平整度与刚度的面板区域，10毫米PVC用于局部造型与非主承力饰件，这种搭配在自制模拟机领域兼顾了加工便利性、表面质量与成本控制。

　　建模时需要重点控制几个工程关系：一是面板倾角，必须匹配飞行员视线与遮光罩轮廓，过陡会压迫观察视野，过缓则导致按键操作姿态别扭；二是左右对称度，立柱与面板接缝直接影响后续套件的拼装一致性；三是安装基准，所有显示窗口和设备固定位应围绕同一坐标系展开，方便后期用标准件锁紧。框架后侧并非封闭死腔，而是留出维护开口，便于显示器挂载、线束整理和板卡检修。

　　实际使用中，该机架不承担真实飞行动载荷，却要满足反复按压、拆装和多人训练下的稳定性，因此立柱底部与横梁连接处应保证足够接触面积，必要时可在内部预埋角码或铝型材加强。整体结构把外形还原、设备容纳和人机工程放在同一框架下权衡，为A320家庭模拟舱或训练平台提供了前舱主体的搭建依据。
