空客A320侧杆底座结构设计

　　该结构件面向民用飞行模拟训练场景开发，核心适配空客A320机型侧杆操控系统的安装承载需求，可直接应用于专业级飞行模拟舱搭建、航空科普体验设备、飞行员日常程序训练装置等场景，替代传统金属焊接基座的高成本方案，兼顾结构强度与加工便捷性。整体采用10mm厚度MDF板材作为主加工材料，板材本身的平面度优势可保证各安装面的贴合精度，同时密度均匀的材质特性可有效吸收侧杆操作过程中产生的微小振动，避免操控反馈出现松散晃动感。主体承载腔体采用立式方箱结构设计，底部预留15mm高度的架空支撑边，既可以避让地面走线，也能避免板材直接接触地面受潮变形，腔体内部预留足够的走线空间与电气元件安装位，可容纳侧杆信号采集板、接线端子、

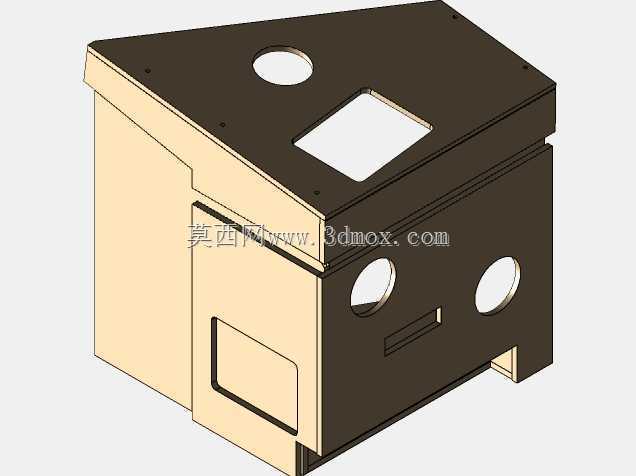

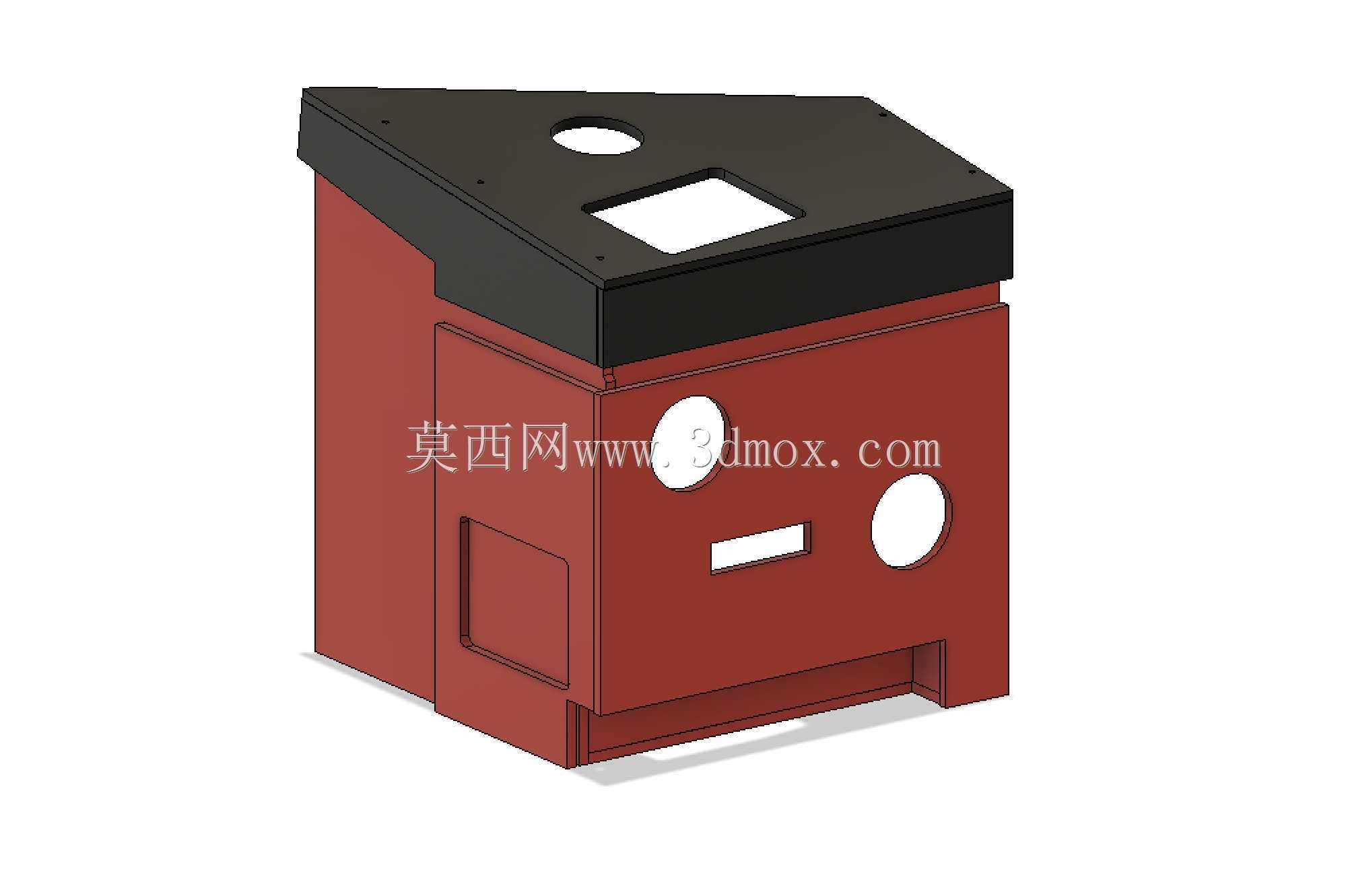

　　USB扩展模块等常规模拟外设组件，无需额外外置接线盒。顶部安装面做12度斜角切削处理，完全匹配真实A320侧杆的安装倾角，保证操控时的手腕角度与真实机型操作姿态一致，顶面分别预留侧杆主轴安装圆孔、状态显示屏方孔，孔位公差控制在0.2mm以内，可直接适配市面主流复刻版A320侧杆组件与配套小型状态显示屏，无需二次扩孔修锉。正面腔体面板预留两个圆形仪表安装位与一个长方形开关安装槽，可集成备用姿态仪、航向指示表与配平控制开关，拓展模拟舱的功能集成度，侧面设计内凹式检修口盖板，无需拆解整体结构即可完成内部线路检修与元件更换，大幅降低后期维护难度。结构拼接采用板材榫卯定位加胶合的连接方式，所有拼接边做45度导角处理，

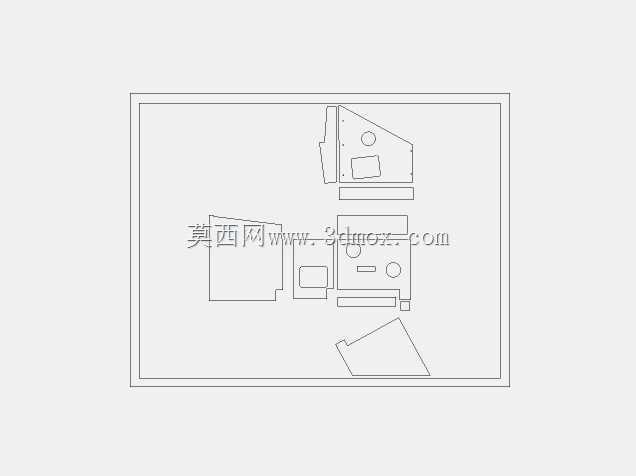

　　既可以隐藏拼接缝隙提升外观整体性，也能增大胶合接触面积提升整体结构强度，经实测整体结构可承受不小于50kg的垂直下压力，完全满足日常模拟操作的受力需求，不会出现结构变形或连接松脱问题。安装边界方面，整体外轮廓尺寸控制在320mm×280mm×350mm范围内，可直接放置于标准模拟舱操控台的预留安装位，也可独立放置于桌面使用，底部支撑边预留4个M6螺丝安装孔，可根据使用需求选择螺丝固定或防滑胶垫放置两种安装方式，适配不同场景的安装需求。设计过程中充分考虑MDF板材的加工特性，所有结构特征均可通过普通数控雕刻机一次加工完成，无需复杂的二次加工工序，板材切割后仅需做边缘打磨即可进行拼接组装，加工门槛低，

　　适合小批量定制生产或个人爱好者自行加工制作。结构受力点均做加厚处理，侧杆主轴安装位额外增加一层10mmMDF垫板，分散操作时的集中应力，避免长期使用出现安装孔开裂问题，所有外露边缘均做R2圆角处理，避免操作过程中剐蹭手腕，提升使用安全性。
