林业作业用弧形爪式抓木机具结构

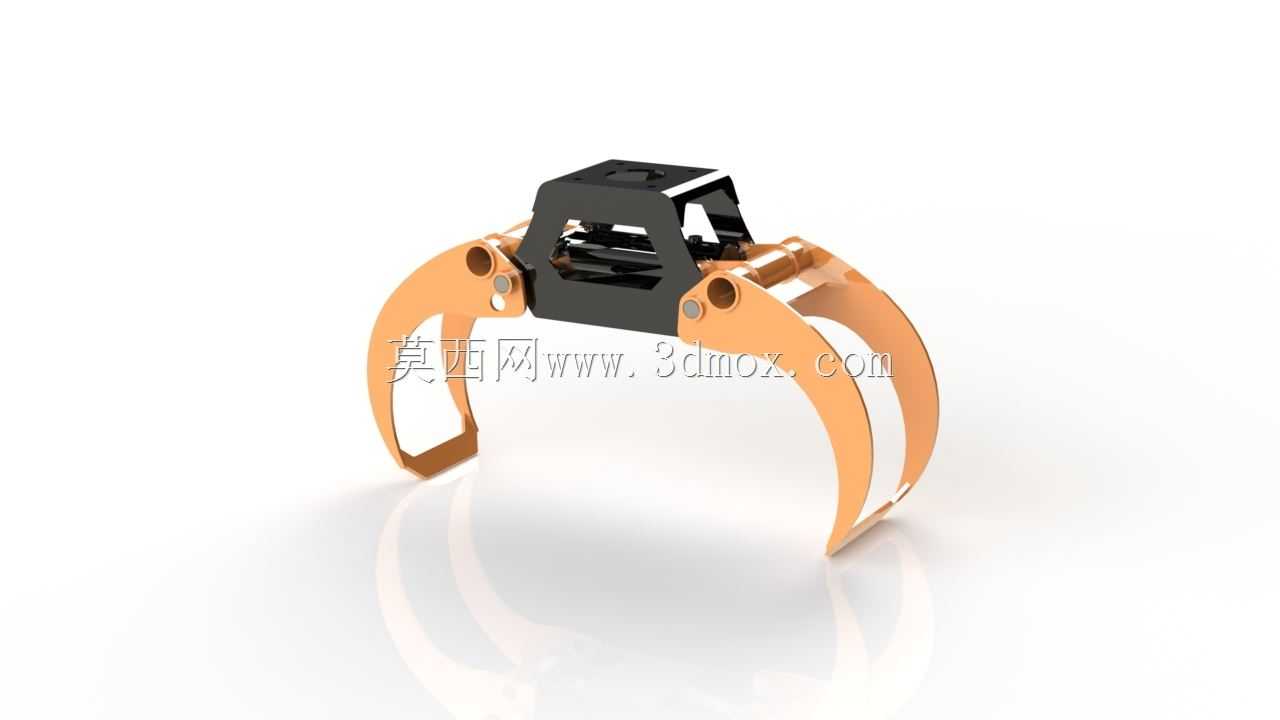

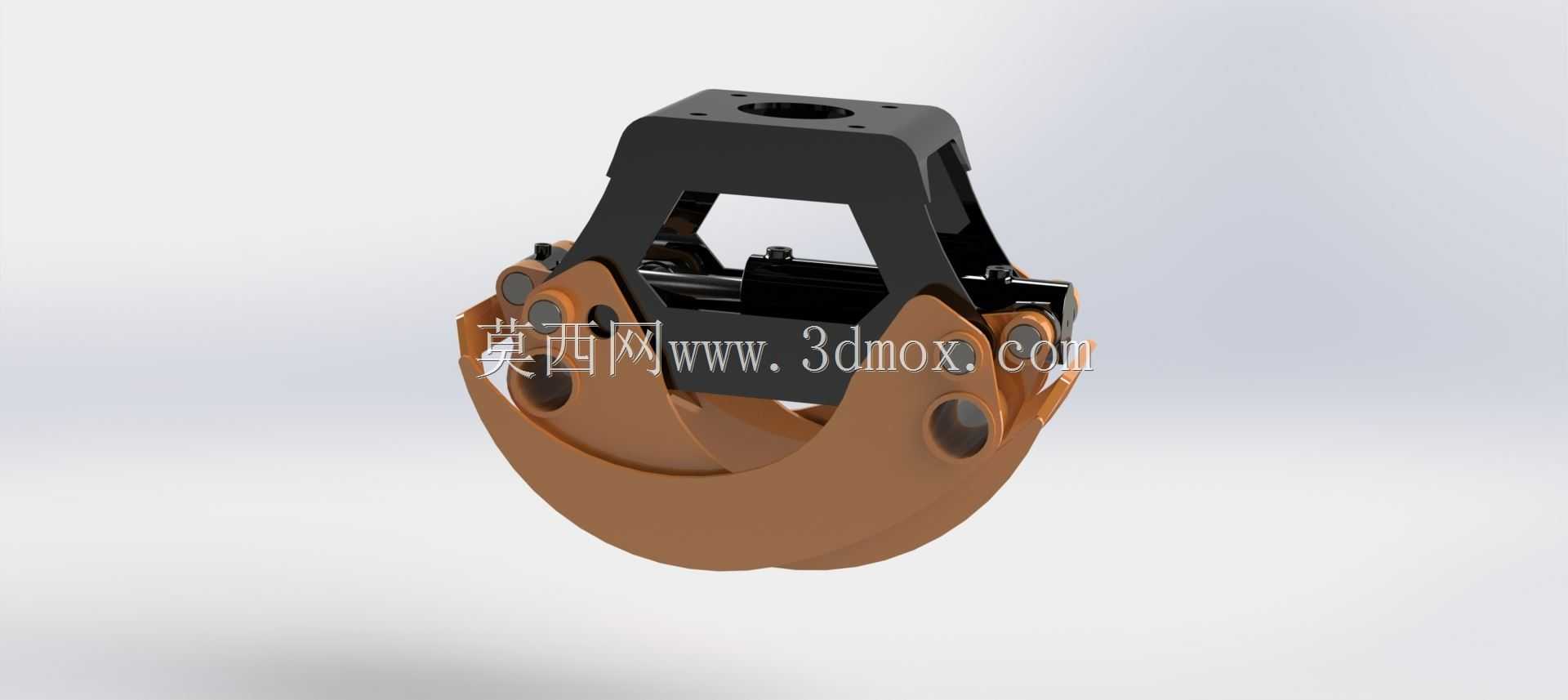

　　这款抓具主要适配中小型挖掘机前端属具接口，核心应用场景集中在山地林场木材集运、贮木场原木堆垛、竹木采伐现场转运等林业作业环节，也可在生物质原料堆场、废旧木材回收场地完成散状长料的抓取码放作业，替代传统人工捆扎吊装的低效模式，降低林区作业的人员安全风险。从结构功能来看，双弧形爪瓣的开合行程经过匹配测算，闭合状态下爪瓣内侧形成的包容腔可适配直径120mm至600mm的原木，爪瓣边缘做了加厚耐磨处理，接触木材的弧面预留了防滑齿槽，抓取表面带树皮的湿滑原木时不会出现滑脱问题；顶部的连接座采用标准挖机快换接口尺寸，可直接匹配多数6-15吨级挖掘机的前端销轴安装位，不需要额外改装连接支架，现场换装时间可控制在20分钟以内。

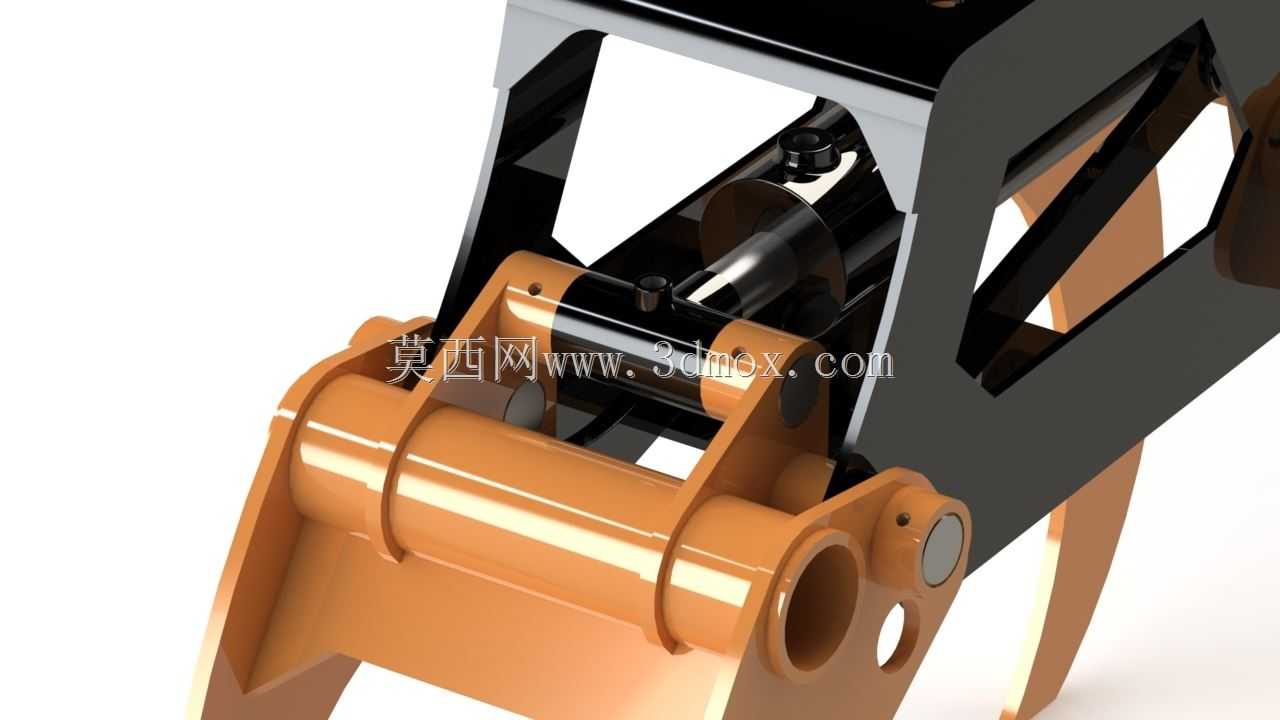

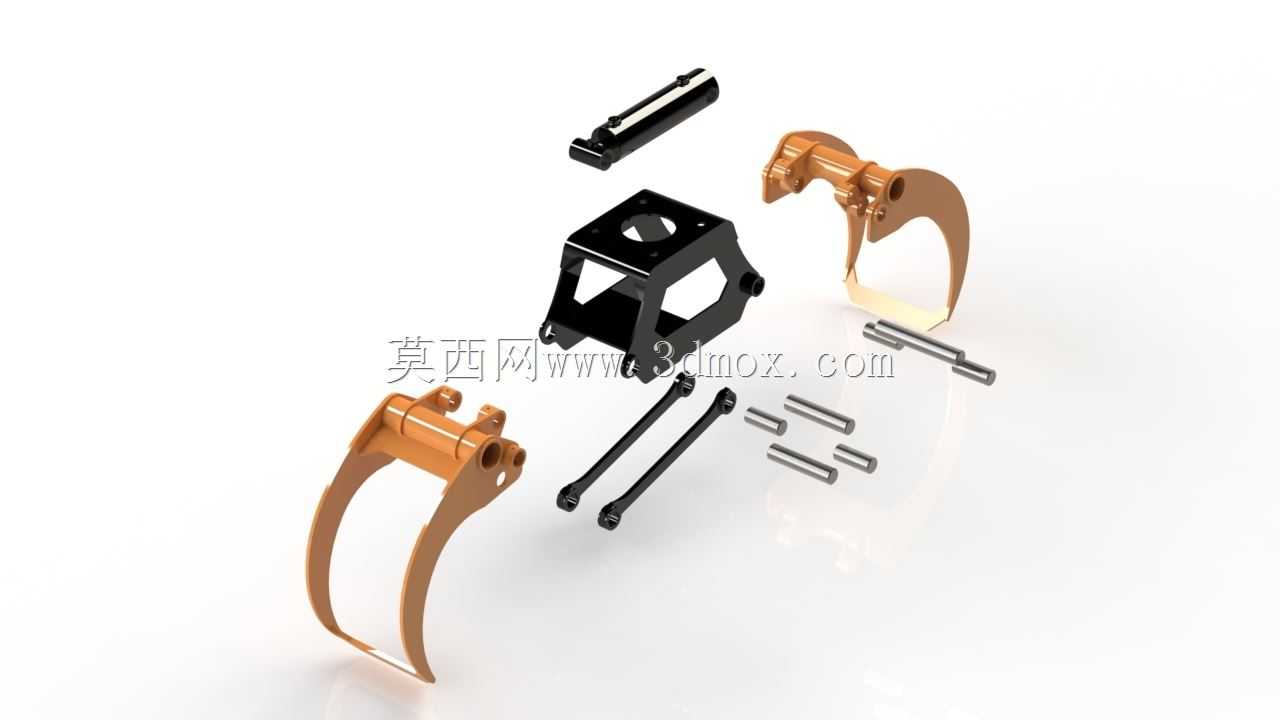

　　设计过程中采用逆向测绘的思路完成结构还原，首先参考林场实际作业中抓木作业的常见负载，确定爪瓣的板材厚度与铰接点销轴直径，铰接位置加装了自润滑铜套，可适应林区多粉尘、少维护的作业环境，避免铰接位卡滞影响开合动作；爪瓣的弧形轮廓经过多次调整，既保证大直径原木抓取时的包容度，也兼顾小直径细木、枝桠料抓取时不会从爪瓣间隙漏料，两个爪瓣的开合同步性通过内部的液压油路连接保证，不会出现单爪动作滞后导致的物料偏载问题。安装边界方面，顶部连接座的销轴孔中心距、销轴直径均符合通用挖机属具的安装规范，抓具完全张开时的最大宽度控制在1.8米以内，闭合后整体高度不超过1.1米，不会因为尺寸过大影响挖掘机在林间狭窄通道的通行能力；

　　液压管路接口采用标准快插接头，可直接对接挖机前端的备用液压油路，作业时的开合压力匹配挖机备用阀组的常规输出压力区间，不需要额外加装调压阀件。实际作业中，这款抓具除了抓取原木，也可适配装卸钢管、预制桩等规则长条形物料，爪瓣的受力结构经过受力仿真验证，满载抓取时铰接位与连接座的应力集中区域均做了加强筋处理，长期重载作业下不会出现爪瓣变形、焊缝开裂的问题，整体结构没有冗余设计，日常维护仅需要定期向铰接铜套加注润滑脂即可，适合野外无固定维保点的作业场景使用。
