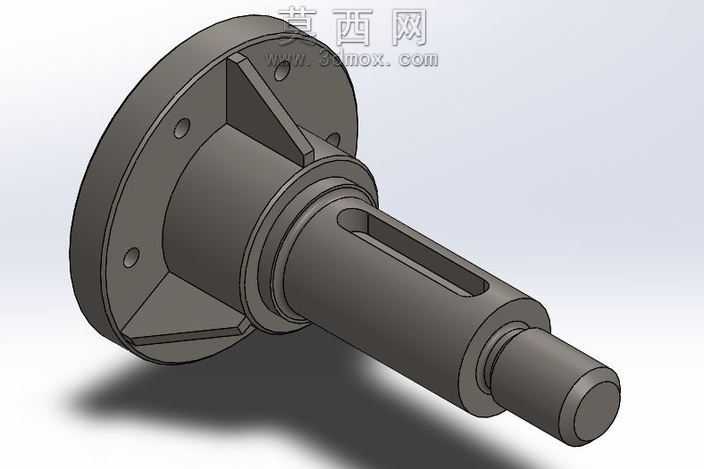

带法兰安装座的传动轴结构三维设计

本作品为带法兰安装支座的传动轴类机械零件三维设计，建模阶段采用参数化特征建模思路，先以回转体特征构建轴身的基础轮廓，依次完成不同轴径的阶梯段绘制，保证各段轴径的同轴度公差符合机械传动的装配要求。针对轴身的键槽结构，采用拉伸切除特征完成精准建模，键槽的宽度、深度以及轴向位置均参照通用机械传动的配合标准设定，可满足平键安装实现扭矩传递的功能需求。端部的法兰安装座部分，先绘制法兰盘的圆形轮廓，通过拉伸特征生成法兰基体，再阵列生成法兰盘上的安装通孔，孔位的分度圆直径、孔径均适配常规的螺栓安装规格；法兰盘与轴身连接位置的三角加强筋，采用筋特征完成建模，筋板的厚度、倾斜角度经过结构强度校核，可有效提升法兰与轴身连接的结构刚性，降低传动过程中连接位置的应力集中风险。渲染阶段采用金属哑光材质模拟钢制零件的真实质感，调整环境光与漫反射参数，清晰呈现各轴段的台阶过渡、法兰端面的平面特征、加强筋的连接结构以及键槽的轮廓细节，整体模型的结构比例协调，各特征的尺寸逻辑符合机械加工的工艺要求，既可以作为机械设计教学的轴类零件建模参考案例，也可用于传动机构的虚拟装配仿真，验证该类传动轴与配套轴承、传动轮、安装基座的装配干涉情况，为后续的零件加工生产提供直观的三维数据支撑。
