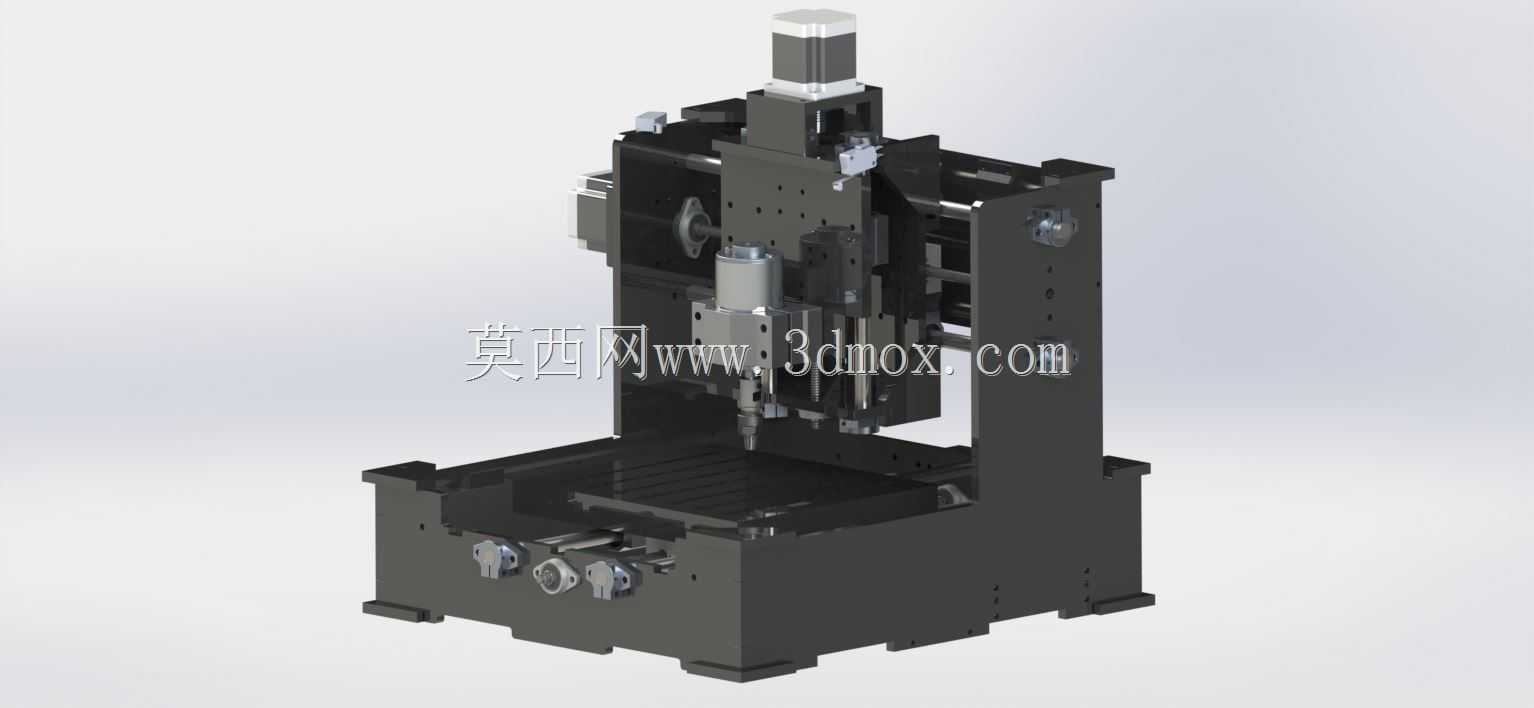

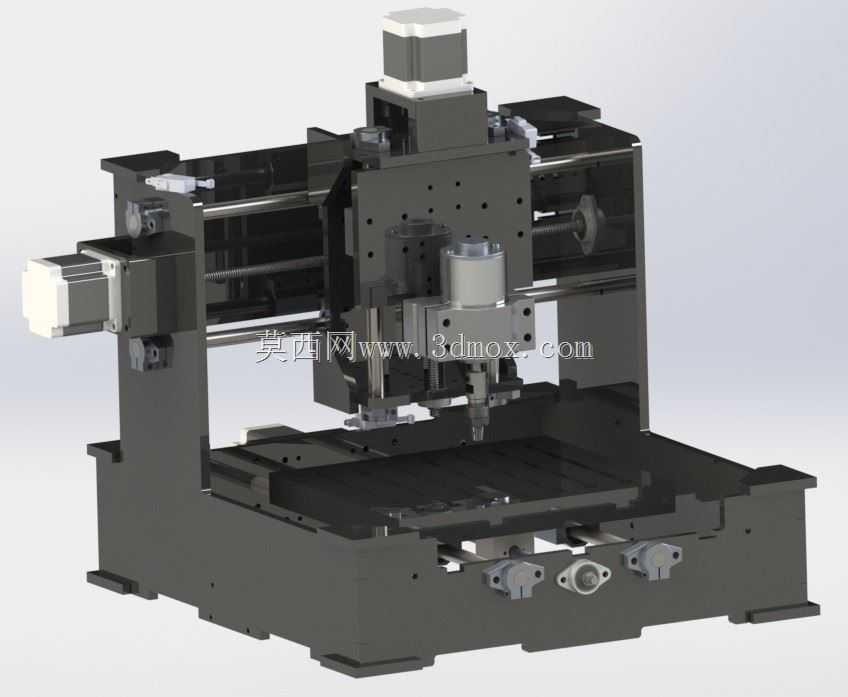

这套小型三轴数控加工设备主要面向实验室、电子样板制作、小批量PCB板加工以及轻型非金属件铣削场景。整机采用龙门式框架布局,底座承担工作台与运动机构的安装基准,两侧立柱支撑横梁,主轴组件沿横梁方向完成X向运动,Z向滑台携带高速主轴完成上下进给,工件安装区域则沿Y向移动。这种结构在有限占地内把运动质量分配到不同轴系上,既便于控制整机重量,也能降低单根导轨的载荷集中问题。
从实际用途看,设备重点服务于印制电路板轮廓切割、钻孔、覆铜层开槽以及绝缘板、亚克力、软木、薄铝片等轻载材料的精密加工。PCB加工对主轴转速和进给稳定性较敏感,模型中主轴采用独立立式安装方式,配合夹头可安装细小铣刀和钻头;工作台面预留平整装夹区域,便于使用压板、夹具或真空吸附方式固定薄板。加工区域的运动边界约为180mm×200mm,外形主体尺寸约390mm×420mm×380mm,适合放置在桌面或小型工装台面上,安装时需要在四周预留刀具更换、线缆弯曲、排屑和维护空间。
结构设计上,X、Y方向采用直线轴承与光轴导轨组合,导向件沿轴向承担移动支撑,配合螺杆传动实现进给;Z轴同样使用线性导向部件,并通过竖向滑架约束主轴姿态,减少钻头入板时的偏摆。框架板材多采用亚克力类非金属件,优势是加工方便、自重较低、绝缘性好,适合教学验证和轻型切削;对于高频、高刚性生产场景,则可在工程化改型时替换为铝合金板或钢板,并增加肋板、定位销和螺栓预紧结构。

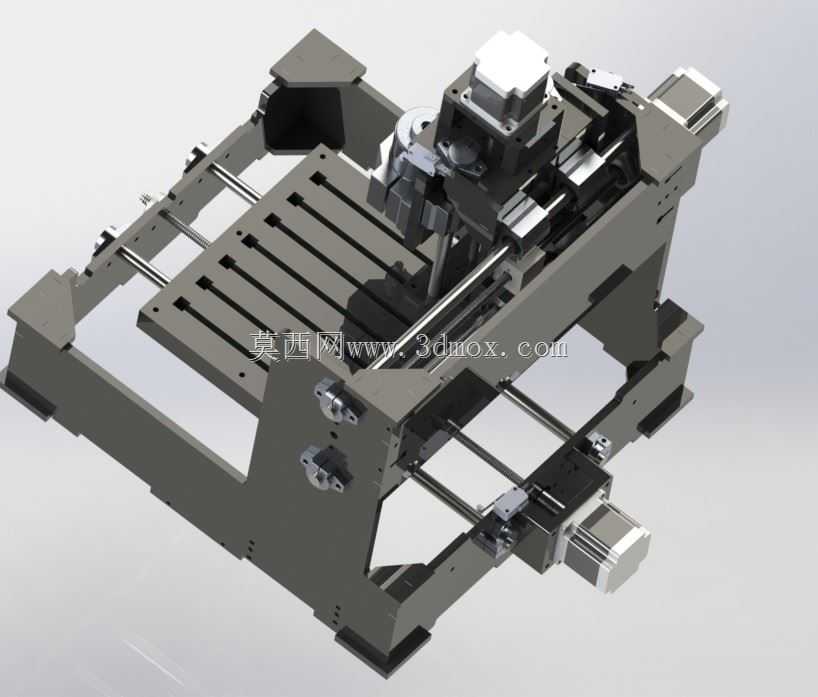

模型把电机座、轴承座、滑动块、主轴夹持块、底板和横梁之间的装配关系表达得较完整,能够用于检查运动干涉、校核轴系平行度以及规划电控安装位置。步进电机布置在各轴端部,通过联轴器或螺杆机构传递运动;线缆和拖链路径需要在三维布局阶段提前考虑,避免Y轴前后移动时拉扯主轴供电线。底座下方设置支撑脚和安装孔,便于整机调平;工作台周边应保留排屑间隙,防止切屑进入导向轴表面。
在设计思路上,该设备并非追求重型金属切削,而是在成本、尺寸、可制造性和加工精度之间取得平衡。薄板类工件装夹高度低,刀具悬伸可控制在较短范围,因此主轴刚性需求相对可控;但细小钻头对同轴度和Z向重复定位要求较高,装配时应保证导轨平行、螺杆与运动方向一致,并控制主轴夹头与工作台面的垂直度。整体结构清晰,适合作为小型数控雕刻机、桌面铣床及PCB样板加工设备的结构参考。
