单节锂电快充升压电源模块结构

　　该模型呈现的是一块面向单节锂电池应用的快充升压电源板，板级结构围绕TPS61088升压转换与FP6601Q快充协议识别展开，适用于便携电子、小型储能附件、移动电源原型、调试工装以及嵌入式设备外接供电等场景。实际使用时，输入端承接单节锂离子或锂聚合物电池的低压直流，经升压拓扑转换后由USB-A端口向外提供5V、9V、12V等多档协商电压，能够覆盖手机、平板、小型数码外设和部分低压仪表的快速取电需求。

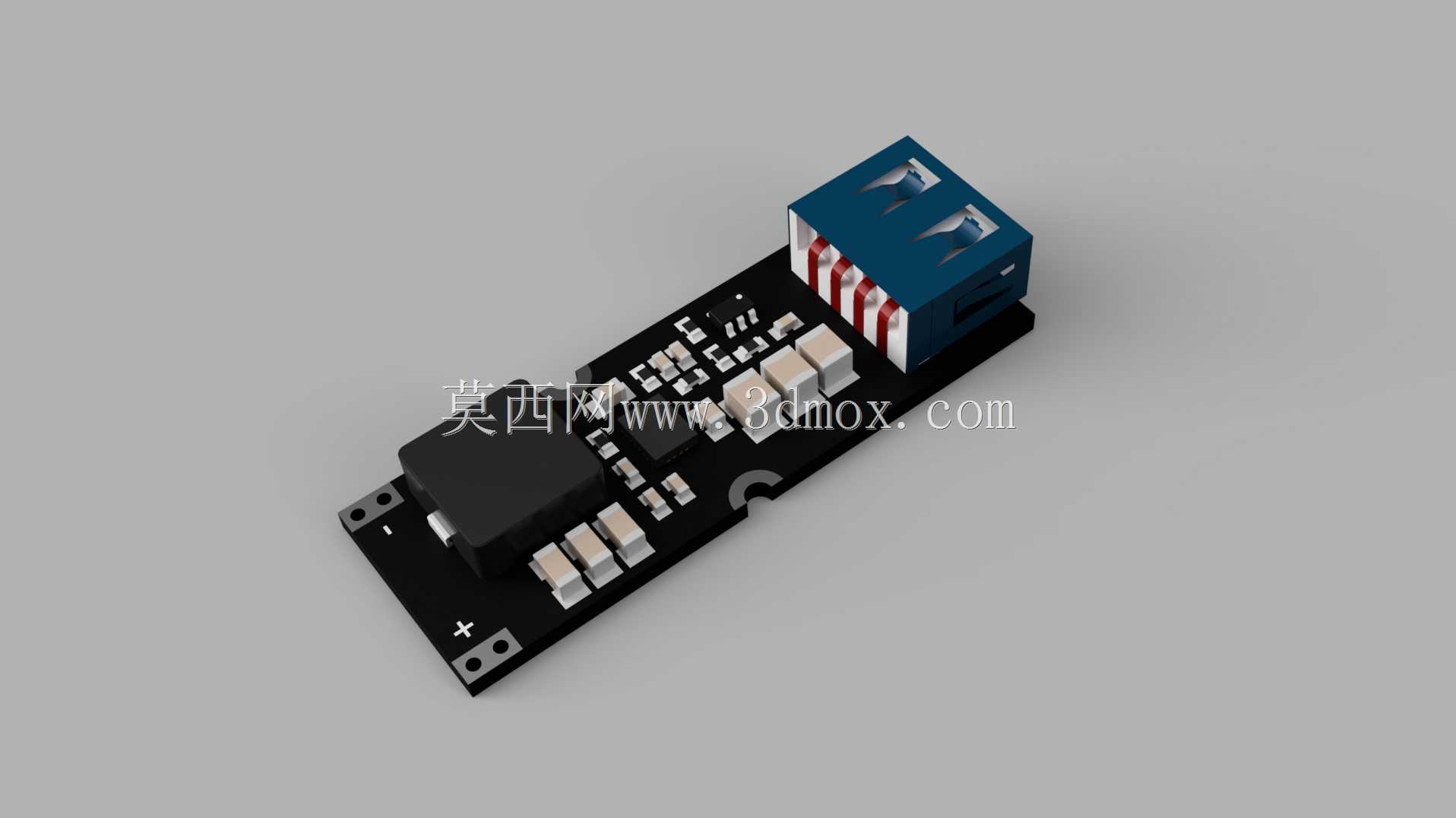

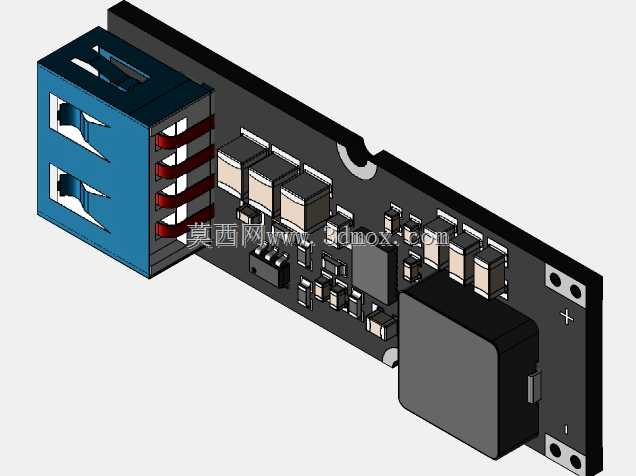

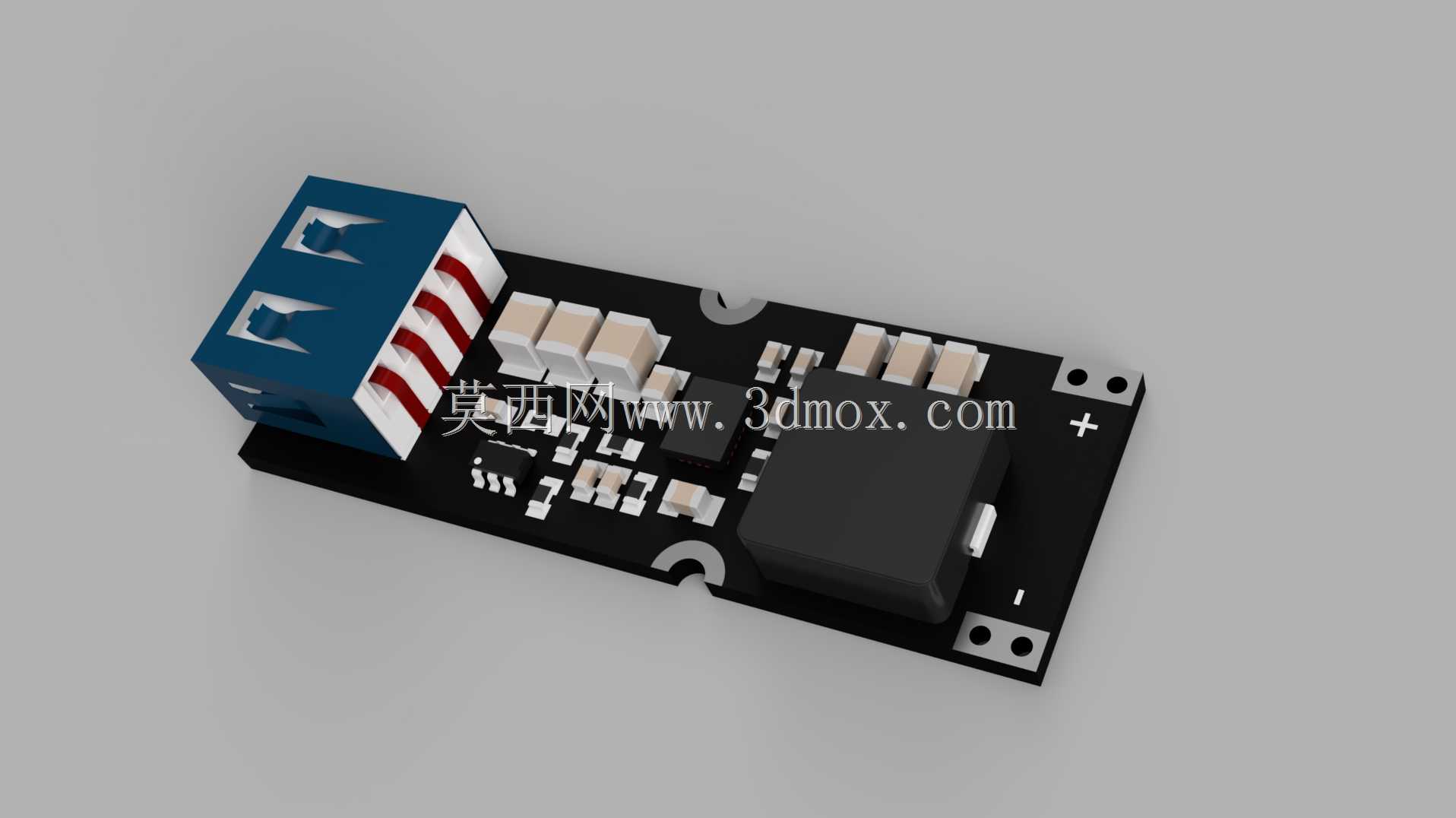

　　从功能布置看，PCB正面以功率路径为核心组织器件。靠近输入侧设置焊盘与极性标识，便于电池引线直接焊接；中部布置升压控制、功率电感、输入输出电容、反馈电阻及协议相关元件；输出端采用USB-A母座，端口位置与板边齐平，方便外壳开孔后直接露出接口。板上还预留了固定孔和局部缺口，安装时可通过螺钉定位，也能在紧凑壳体中利用缺口避让卡扣或走线。

　　结构设计上，模块长宽尺寸约为47.5mm、16.5mm，元件最高处约8mm，安装边界需要同时考虑PCB本体、USB接口插深以及电感、电容等较高器件的顶部空间。功率电感选用约10mm×10mm规格，是决定板内高度和热分布的关键器件；陶瓷电容与片式电阻按0402等小型封装密集排布，信号回路和功率回路分区明确。USB-A接口承担机械插拔载荷，建模时需保留接口金属壳厚度、焊盘支撑以及周围禁布区域，避免外壳装配后出现接口偏斜或插拔干涉。

　　工程应用中，这类模块不仅要满足电气连接，还要兼顾散热、EMI和可制造性。升压大电流回路应尽量短而宽，输入电容靠近芯片电源引脚，输出电容靠近USB端口，协议检测线路则远离电感开关节点。三维结构复核时，应重点检查电感与外壳内壁间隙、USB口与面板开孔同轴度、焊点与绝缘片距离、底部元件与电池表面隔离，以及线束弯折后是否压迫高器件。对于需要批量装配的产品，还可在板边增加丝印极性、测试点和防呆轮廓，使生产焊接、整机装夹和维修更换更加顺畅。
