可转位直角方肩端铣刀杆结构

　　这套结构围绕数控铣床、加工中心上常见的方肩台阶铣削工况展开，刀杆采用直柄圆柱夹持形式，端部布置多齿可转位刀片座，配合锁紧螺钉将硬质合金刀片压固在刀体定位面上。刀片磨损后只需松开螺钉转位或更换，不必拆卸整根刀杆重新对刀，能够显著减少生产线换刀辅助时间。

　　从实际加工场景看，该类刀具主要用于平面开粗、台阶侧壁、槽腔轮廓和小余量端面修铣。刀体前端切削齿呈圆周分布，主切削刃承担径向侧铣，副切削刃兼顾底面清根，因此在箱体、法兰板、模具钢料和铝合金结构件的工序中都能看到类似结构。与整体硬质合金立铣刀相比，可转位刀杆在大直径、大切深条件下更具成本优势；与焊接式刀盘相比，它又避免了刀片脱焊、重磨后精度丢失等问题。

　　设计时需要同时考虑容屑空间、刀片定位和刚性。刀体端部开出刀片槽，槽底支承面与刀片底面形成稳定接触，侧向定位面约束刀片周向位置，螺钉孔轴线与刀片压紧角度经过匹配，使锁紧力能够把刀片压向两个定位基准。相邻刀齿之间保留足够卷屑通道，切屑在高速旋转下可沿槽道迅速排出，减少二次切削和挤屑。刀杆颈部设置台阶过渡，既控制悬伸长度，也提高夹持时的同轴度。

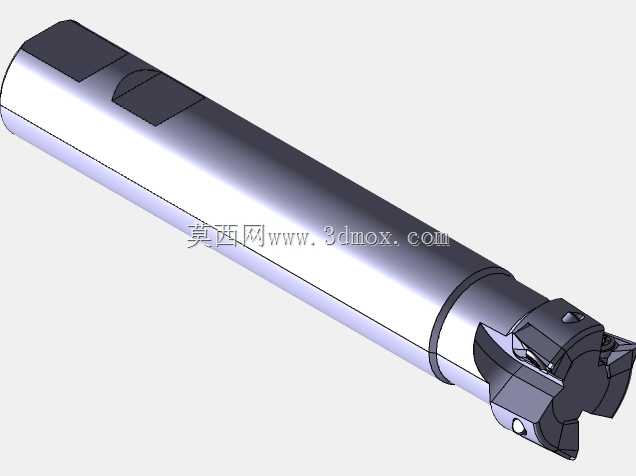

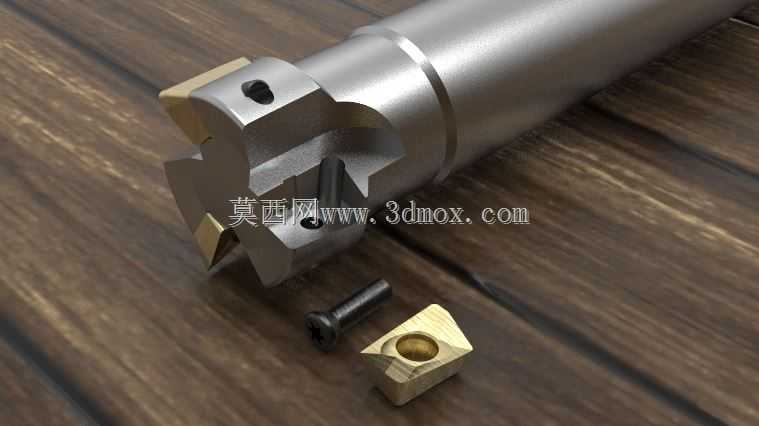

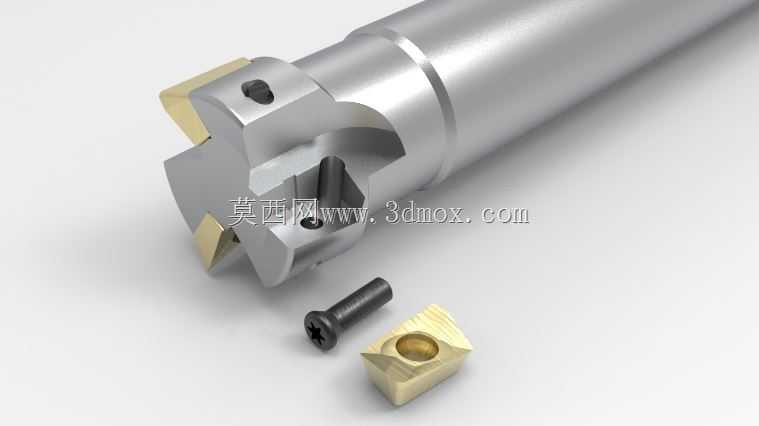

　　外形边界上，直柄部分需与刀柄夹孔配合，装配时要保证柄部清洁、插入深度足够，避免悬伸过长引起颤振。切削直径、刃长和柄径之间的比例决定可用切深与进给能力；在小功率机床上宜降低径向切宽，在刚性充足的工作中心上则可采用阶梯进给提高去除率。模型中刀片、螺钉、刀杆分别建为独立零件，能够清楚表达装配关系，也便于检查刀片转动空间、螺钉拆装角度以及刀齿与工件台阶之间的干涉情况。

　　结构细节上，刀体材料需承受交变切削力和冲击，刀片槽周边避免尖锐转角，以降低应力集中。内冷或外冷供给时，冷却液应尽量指向切削区，帮助断屑并降低刃口温度。选型时还要关注刀片几何角度：粗加工偏重刃口强度和排屑，精加工则强调侧壁直线度与底面接刀质量。该三维结构把刀杆、刀片和紧固件的配合关系完整呈现，可用于刀具结构学习、加工工艺规划以及机床切削参数校核。
