可转位直角台阶面铣刀盘结构

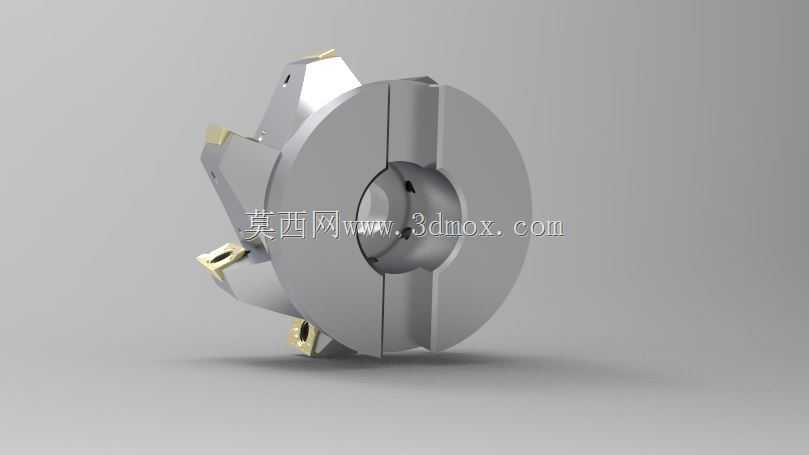

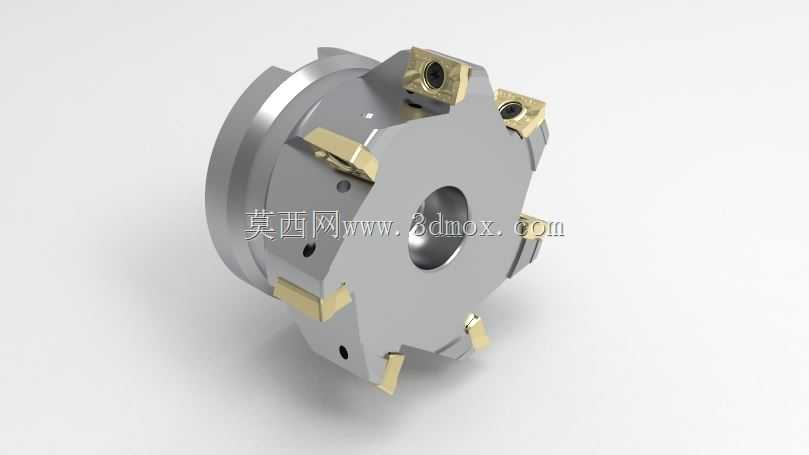

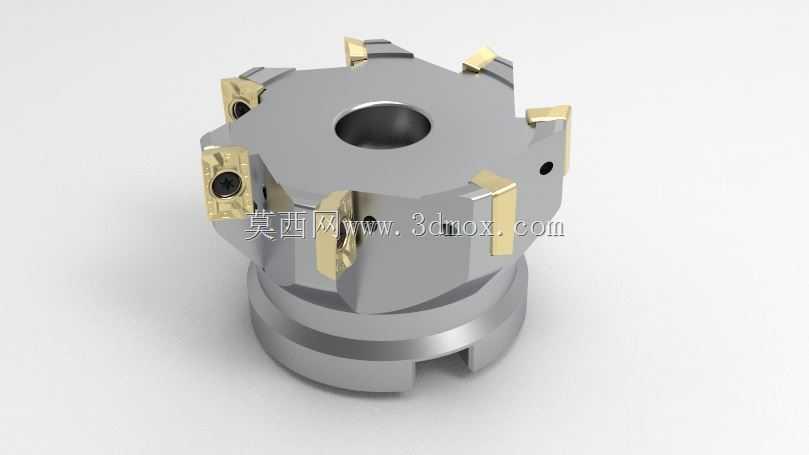

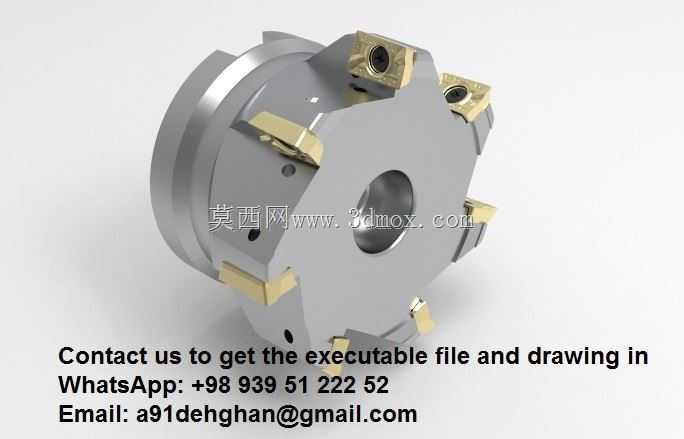

　　该刀盘主要面向立式加工中心、数控铣床以及普通铣床上的平面与台阶加工任务，在箱体零件、焊接结构件、机床底座、导轨安装面和批量钢件、铸铁件的粗精加工环节中使用较多。刀体采用盘式布局，中心设置主轴安装孔，下端保留与机床端面贴合的定位基准，外周均布多个可转位硬质合金刀片，刀片通过压板和锁紧螺钉固定在刀座上。单刃磨损后不必整体拆卸修磨，只需松开压紧件转位或更换刀片，即可快速恢复切削状态，这对减少停机时间、稳定批量加工节拍很有实际意义。

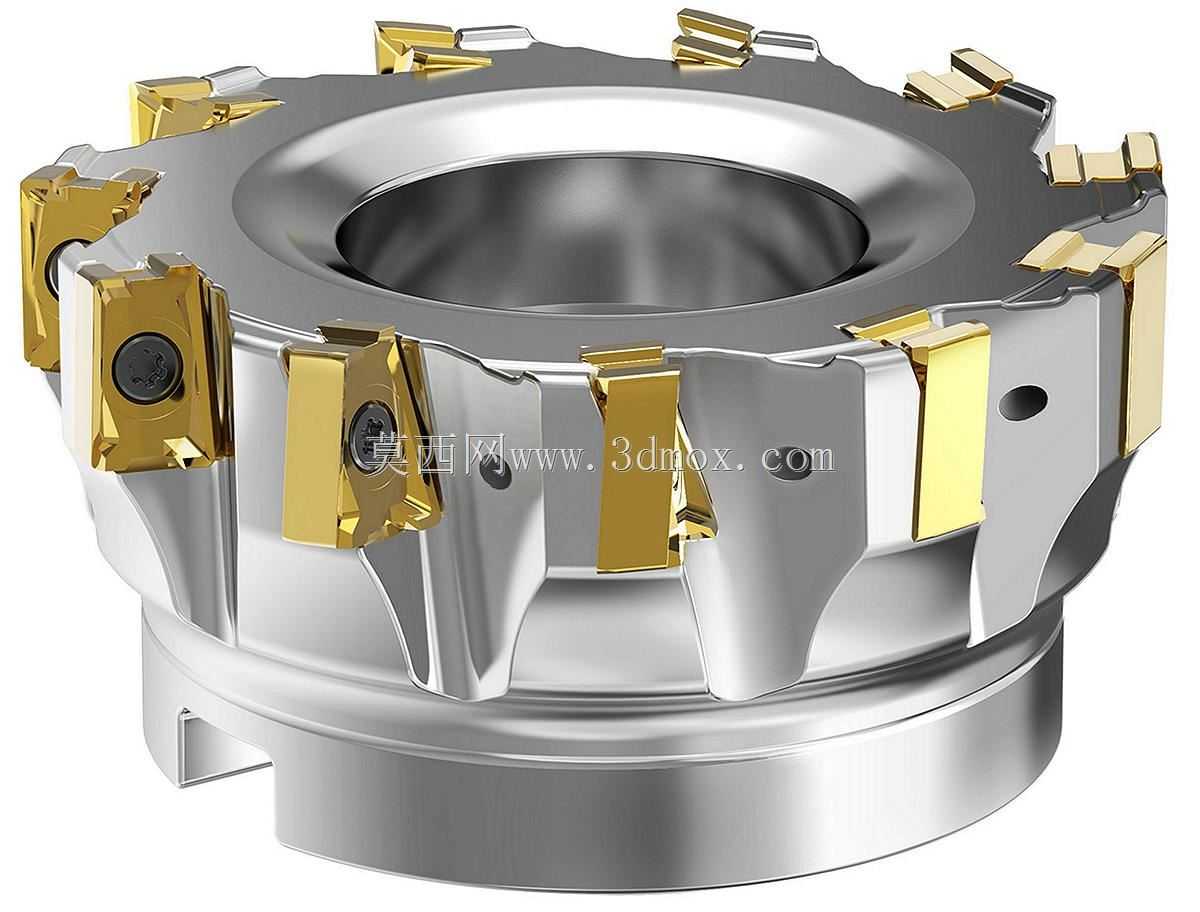

　　从加工功能看，该结构重点解决90°台阶面和侧壁的铣削问题。主切削刃沿轴向布置，副切削刃参与底面修光，进给过程中能够一次形成接近直角的侧壁与底面交界，避免普通面铣刀加工后留下明显倒角或台阶残留。刀齿在圆周方向错开分布，使各刀片承担不同切削区段，切屑被分段排出，有利于降低瞬时切削负荷。刀片槽位周边设置了避让空间，配合刀体上的缺口结构，可在大切深工况下为切屑流动和冷却介质进入提供通道。

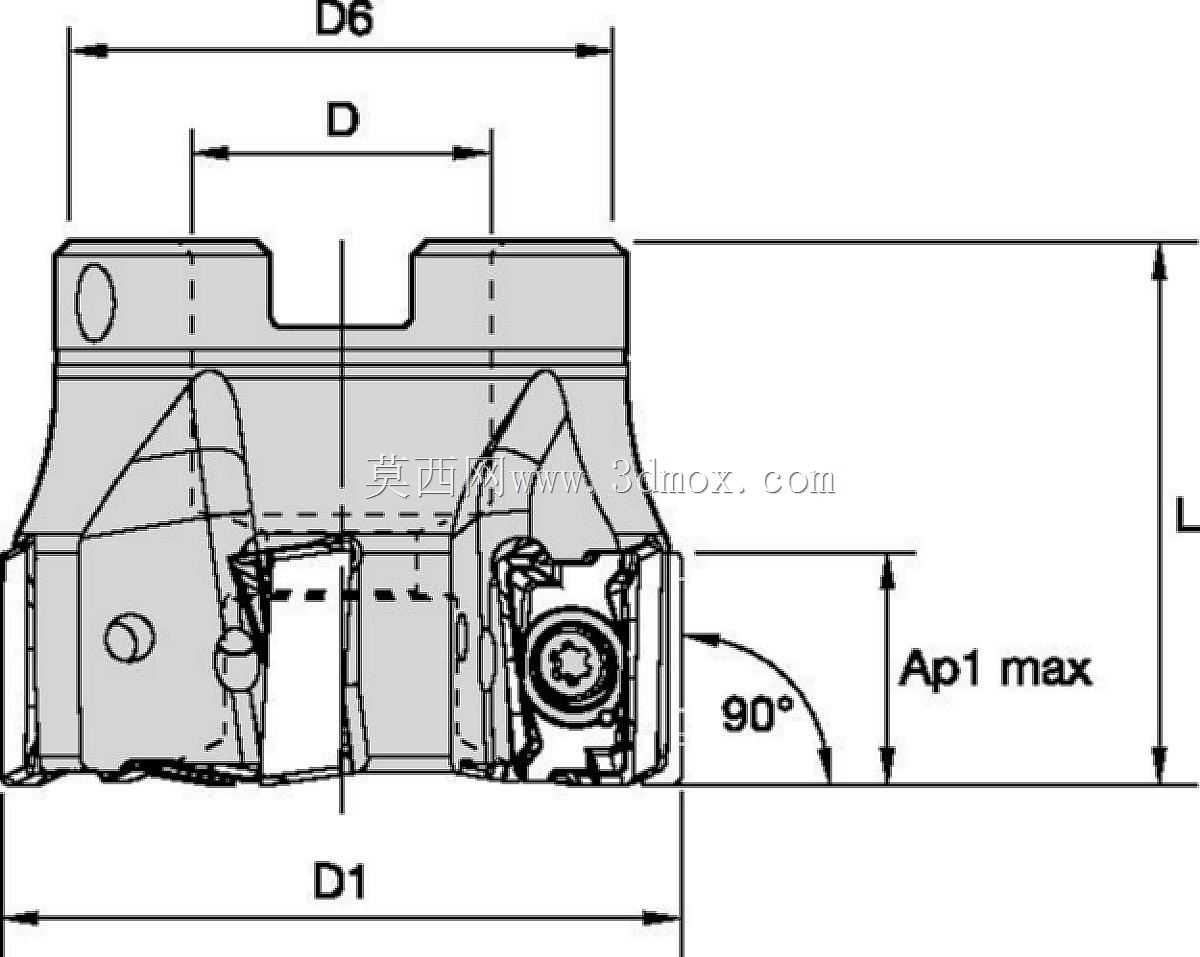

　　设计时需要优先控制刀体直径、安装孔轴线与各刀尖回转半径之间的关系。刀盘外径决定有效切削宽度，中心孔与端面构成安装基准，装配后应保证各刀尖径向跳动和轴向跳动在允许范围内；若跳动过大，会造成个别刀齿过载、加工表面出现振纹，并加速刀片崩刃。刀体下部的台阶结构并非单纯减重，它与主轴端面、刀柄或过渡法兰的配合边界相关，建模时应保留足够的支承接触面积，同时避免与工件台阶、夹具压板发生干涉。

　　刀片槽的角度设计直接影响切削性能。轴向 rake 角、径向安装角和刃口倾斜量需要兼顾锋利性与抗冲击能力：钢件粗加工时更强调刃口强度和排屑稳定，铸铁或铝合金加工则可适当增大容屑空间。压紧元件应沉入刀体轮廓以内，防止高速旋转时刮擦已加工面。外周刀齿数量要结合机床功率、进给速度和每齿进给量选取，齿距过密会增加排屑阻力，齿距过疏则限制表面进给效率。

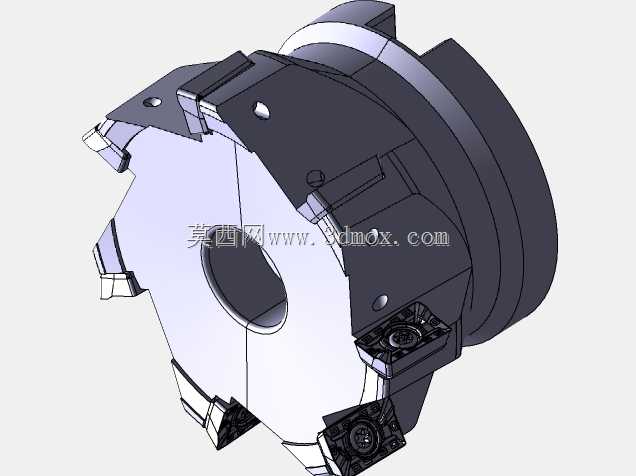

　　三维建模过程中，应把刀体、刀片、压板、螺钉和定位面分别建立清晰特征，尤其注意刀片座的重复阵列、锁紧孔位置以及切削刃相对于中心孔的同轴关系。装配校核时，需要模拟刀盘装入主轴后的最大回转包络，确认刀片、压板和螺钉均不超出安全轮廓，并核对刀盘下端与夹具、工件台阶之间的间隙。该结构适合在平面铣削、开框、台阶肩面和侧壁精修等场景中选用，建模完成后可直接用于刀具库搭建、加工路径干涉检查以及切削工艺方案验证。
